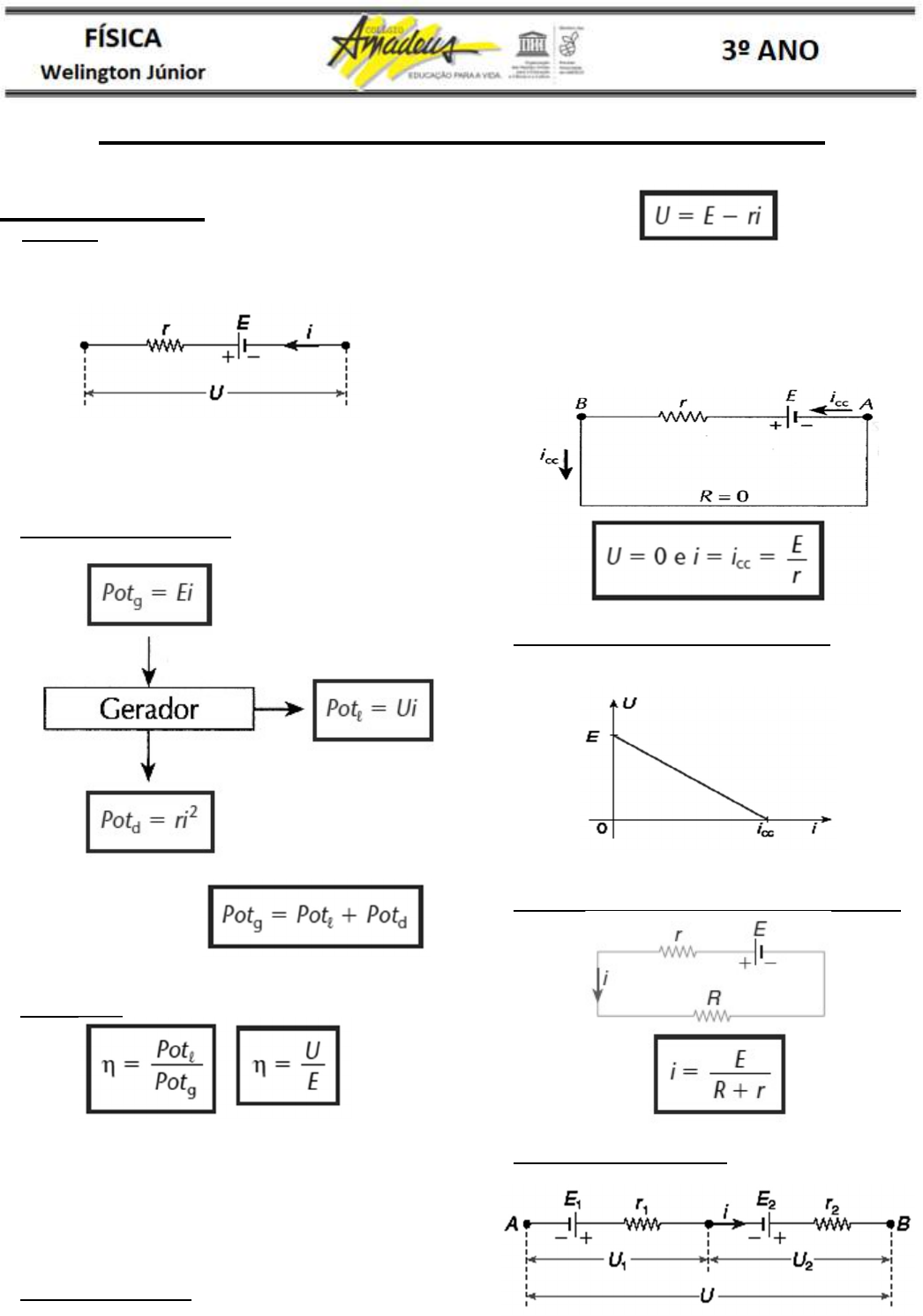

GERADORES E RECEPTORES ELÉTRICOS

GERADORES
1) Conceito-Aparelho que realiza a transformação de
uma forma qualquer de energia em energia elétrica. A
simbologia do gerador é representada da seguinte
forma:

 i = Corrente elétrica
 r = Resistência interna do gerador
U = Tensão
E = Força eletromotriz (fem)

2) Potências de um gerador




3) Rendimento


OBS
 a) Rendimento não possui unidade, ou seja, é
adimensional;
 b) O Rendimento também pode ser encontrada de
forma percentual.
 c) 0 < η < 1 ou 0 % < η < 100 %

4) Equação do gerador

OBS
 a) A unidade de força eletromotriz (fem) no Sistema
Internacional de Unidades é o Volt (V).
 b) A corrente de curto-circuito ocorre quando seus
terminais são ligados por um condutor de resistência
interna desprezível, ou seja, possuem tensão nula.




5) Representação gráfica de um gerador
 A equação do gerador pode ser representada
graficamente da seguinte forma:



6) Lei de Pouillet para o circuito gerador-resistor


7) Associação de geradores
 a) Em série

O objetivo é transformar os geradores da associação
em apenas um, chamado de gerador equivalente.

Características



 b) Em paralelo

Características

EXERCÍCIOS DE APRENDIZAGEM
1) O caminho percorrido pela energia produzida em
uma usina hidrelétrica até uma cidade é longo, sendo
realizado por meio de redes de transmissão de alta
tensão. O intuito é fazer com que a potência que chega
ao destino seja a mais próxima possível da inicial.
Admitindo-se uma perda praticamente nula da
potência, pode-se afirmar que a explicação mais
prudente para a utilização de alta tensão no processo
está no fato de a corrente elétrica, nessas condições,
ser muito
a) baixa, o que possibilita que a resistência do fio se
torne muito maior.
b) elevada, o que ocasiona uma baixa perda de energia,
por efeito Joule, nos fios.
c) baixa, o que faz com que a dissipação de calor no fio,
por efeito Joule, se torne menor.
d) elevada, o que torna o fio um isolante perfeito,
favorecendo a conservação da potência a ser
transmitida.
e) elevada, o que provoca a criação de um intenso
campo magnético para resguardar a energia elétrica
transmitida.


2)
Dicas e precauções do carregamento da bateria
Usar uma fonte de energia diferente do carregador, por
exemplo, a USB em um computador, pode resultar em
lentidão ao carregar a bateria.

A diferença no tempo de recarga da bateria deve-se ao
fato de que a USB em um computador fornece à
bateria, comparado ao carregador,
a) uma maior quantidade de carga, mas com uma
corrente de mesma intensidade.
b) a mesma quantidade de carga, mas com uma
corrente de menor intensidade.
c) uma menor quantidade de carga, mas com uma
corrente de menor intensidade.
d) uma maior quantidade de carga, mas com uma
corrente de menor intensidade.
e) a mesma quantidade de carga, mas com uma
corrente de maior intensidade.


3) O circuito abaixo mostra uma bateria, B, ideal
(resistência interna nula) alimentando as lâmpadas
idênticas, L1 e L2, além do receptor de rádio, R, que
está transmitindo a programação da estação FM
Universitária.

Se alguém desligar a lâmpada L1, o(a)
a) rádio deixa de funcionar e a lâmpada L2 permanece
acesa.
b) rádio continua funcionando e a lâmpada L2 apaga.
c) lâmpada L2 passa a brilhar menos e o volume do
rádio diminui.
d) lâmpada L2 passa a brilhar mais e o volume do rádio
aumenta.
e) lâmpada L2 continua com a mesma luminosidade e
o rádio continua funcionando com mesmo volume.


4) Diversos aparelhos elétricos apresentam fusíveis
como sistema de segurança, que podem impedir a
passagem de corrente elétrica quando esta atinge
determinado valor limite. Esse valor limite é
denominado corrente nominal, que corresponde ao
valor a partir do qual o fusível “queima”, evitando danos
ao resto do circuito. A figura a seguir ilustra um circuito
elétrico composto por quatro resistores, um fusível e
uma bateria que pode fornecer tensão elétrica de 6 V a
12 V. O controle da tensão fornecida pela bateria é
manual, e o circuito elétrico foi projetado para funcionar
com uma tensão máxima fornecida por ela de 10 V,
para não sofrer avarias.

Para que o circuito não sofra avarias, o fusível deve
apresentar uma corrente nominal igual a
a)100mA. b)200mA. c)240mA. d)250mA. e)800mA.


5) Em um circuito elétrico, uma fonte, de força
eletromotriz 18 V e resistência elétrica 0,50 Ω, alimenta
três resistores, de resistências 1,0 Ω, 2,0 Ω e 6,0 Ω,
conforme representado a seguir.

As leituras dos amperímetros ideais A1 e A2 são, em
ampères, respectivamente,
a) 6,0 e 4,5.
b) 6,0 e 1,5.
c) 4,0 e 3,0.
d) 4,0 e 1,0.
e) 2,0 e 1,5.


6) O circuito representado na figura foi montado com a
intenção de iluminar um mesmo ambiente de dois
modos diferentes. Ele é constituído por dois geradores
ideais de 100 V cada um, duas lâmpadas L idênticas de
valores nominais (200 V – 100 W), uma chave ideal Ch
e fios de resistência desprezível.

Sendo PA a potência dissipada pelas lâmpadas quando
a chave é ligada na posição A e PB a potência
dissipada pelas lâmpadas quando a chave é ligada na
posição B, a razão PB/PA é
a) 4. b) 6. c) 8. c) 10. e) 12.


7) Em uma aula prática foram apresentados quatro
conjuntos experimentais compostos, cada um, por um
circuito elétrico para acender uma lâmpada. Esses
circuitos são fechados por meio de eletrodos imersos
em soluções aquosas saturadas de diferentes
compostos, conforme os esquemas a seguir.

A lâmpada se acenderá após o fechamento do circuito
de número
a) I.
b) II.
c) III.
d) IV.
e) A lâmpada acenderá em todos os circuitos.


8) As baterias normalmente possuem resistências
internas, embora sejam de valores muito pequenos.
Considere uma bateria de força eletromotriz ε e
resistência interna desprezível. Dos gráficos a seguir,
assinale o que melhor representa esta bateria.



9) Três resistores de 40 ohms cada um são ligados a
uma bateria de f.e.m. (E) e resistência interna
desprezível, como mostra a figura.

Quando a chave "C" está aberta, a corrente que passa
pela bateria é 0,15A.
a) Qual é o valor da f.e.m. (E)?
b) Que corrente passará pela bateria, quando a chave
"C" for fechada?


10) O gráfico a seguir, representa a ddp U em função
da corrente i para um determinado elemento do circuito.

Pelas características do gráfico, o elemento é um:
a) gerador de resistência interna 2,0 Ω
b) receptor de resistência interna 2,0 Ω
c) resistor de resistência elétrica 2,0 Ω
d) gerador de resistência interna 1,0 Ω
e) receptor de resistência interna 1,0 Ω


11) (Ufrj) O gráfico a seguir representa a curva
característica de um gerador:

Analisando as informações do gráfico, determine:
a) a resistência interna do gerador.
b) a corrente de curto-circuito do gerador.


12) Dispondo de algumas pilhas idênticas, de
resistência interna desprezível, fios e pequenas
lâmpadas de mesma potência, um estudante monta
alguns tipos diferentes de circuitos elétricos, conforme
a figura a seguir.

Em relação aos fios ideais, considere as afirmativas
sobre a corrente que circula pelos circuitos.
a) A corrente que circula pelo circuito 2 é menor que a
do circuito 4.
b) A corrente que circula pelo circuito 1 é igual à do
circuito 3.
c) A corrente que circula pelo circuito 1 é menor que a
do circuito 4.
d) No circuito 2, quando a corrente passa pelo ponto A,
ela é maior do que quando passa pelo B.
e) A corrente que circula pelo circuito 2 é igual à do
circuito 4.


13) Com o aumento da utilização de aparelhos
celulares cada vez mais cheios de recursos, ter a
bateriacarregada tornou-se uma grande preocupação
dos usuários. Para tal, frequentemente são utilizados
carregadores que diferem da indicação original de
fábrica. A seguir, são apresentadas especificações de
dois carregadores de uma mesma marca com o mesmo
tipo de conector, mas que possuem características
técnicas diferentes.

Ao conectar o carregador 1 em um celular cujo
carregador próprio é o 2, é cometido um erro, pois o
aparelho precisa de
a) corrente de saída de 2 A, mas foi ligado em um
carregador de 1 A, portanto, sua potência será maior.
b) corrente de saída de 2 A, mas foi ligado em um
carregador de 1 A, portanto, seu tempo de carga será
maior.
c) tensão de saída maior, mas foi ligado em um
carregador de tensão de saída menor, portanto, sua
potência será maior.
d) tensão de saída menor, mas foi ligado em um
carregador de tensão de saída maior, portanto, sua
potência será maior.
e) tensão de entrada de 0,35 A, mas foi ligado em um
carregador com tensão de entrada de 0,15 A, portanto,
irá aquecer mais durante a carga.


14) Considerando como desprezível a perda de
potência elétrica durante o processo, existe uma
relação de proporção
a) direta entre a corrente e a tensão de distribuição.
b) direta entre a corrente e a tensão de transmissão.
c) direta entre a corrente de transmissão e a tensão de
distribuição.
d) inversa entre a corrente de transmissão e a tensão
de distribuição.
e) inversa entre a corrente de distribuição e a tensão de
transmissão.


15) Um amperímetro ideal A, um resistor de resistência
R e uma bateria de f.e.m. E e resistência interna
desprezível estão ligados em série. Se uma segunda
bateria, idêntica à primeira, for ligada ao circuito como
mostra a linha tracejada da figura a seguir,

a) a diferença de potencial no amperímetro aumentará.
b) a diferença do potencial no amperímetro diminuirá.
c) a corrente pelo resistor aumentará.
d) a corrente pelo resistor não se alterará.
e) a corrente pelo resistor diminuirá.


16) Três pilhas de f.e.m E=1,5V e resistência interna
r=1,0Ω são ligadas como na figura a seguir.

A corrente que circula pelas pilhas é de
a) 0,50A, no sentido horário.
b) 0,50A, no sentido anti-horário.
c) 1,5A, no sentido horário.
d) 2,0A, no sentido anti-horário.
e) 2,0A, no sentido horário.


17) Um gerador de tem E =6 V e resistência interna r
= 1Ω está ligado a um resistor R. Verifica-se que a
tensão em R é de 4V.

a) Determine a intensidade da corrente elétrica que
atravessa o gerador.
b) Ligando-se os pontos A e B através de um fio de
resistência nula, determine a nova intensidade da
corrente elétrica que percorre o gerador.


18) O gráfico representa a curva característica de um
gerador. Liga-se aos seus terminais um resistor de 6Ω.
Determine a potência dissipada no resistor.



19) No gráfico, representa-se a curva característica de
um gerador.

Determine:
a) a fem e a resistência interna desse gerador;
b) a potência máxima que ele pode lançar em um
circuito.


20) Um reostato é ligado aos terminais de uma bateria.
O gráfico foi obtido variando a resistência do reostato e
mostra a variação da ddp U entre os terminais da
bateria em função da intensidade de corrente i que a
atravessa.

A força eletromotriz (fem) dessa bateria vale:
a) 20 V b) 16V c) 12V d) 8 V e) 4 V


21) O circuito representado é formado pelo gerador de
F.E.M. 60V, resistência interna 1Ω e por resistores.

 A corrente no resistor de 9Ω e a diferença de potencial
entre os pontos A e B são respectivamente:
a) 4A, 4V. d) 2A, 2V. c) 4A, 8V.
b) 2A, 6V. e) 3,3A, 6,6V.


22) No circuito ao lado, a potência dissipada na
resistência interna do gerador é 15 W.

Calcule o valor da resistência elétrica R.


23) No circuito, a bateria tem fem E = 6 V e resistência
interna desprezível.

Calcule a intensidade de corrente elétrica que passa
pelo fio AB de resistência nula.


24) Dado o circuito da figura, determine a indicação do
amperímetro ideal A.



25) Para o circuito da figura, calcule:

a) as intensidades das correntes elétricas i, i1 e i2;
b) a potência elétrica dissipada no circuito externo.


26) Considere o circuito representado na figura:

Analise as alternativas abaixo e classifique-as como
certas ou erradas.
I) Com a chave C aberta, a intensidade de corrente
elétrica que passa pela resistência de 20 é de 200mA;
II) Com a chave C fechada, não passa corrente elétrica
pela resistência de 10;
III) Com a chave C fechada, a intensidade de corrente
elétrica que passa pela resistência de 20 é maior que
aquela que passa coma chave aberta;
IV) Com a chave C fechada, a intensidade de corrente
que passa pelas resistências de 5 é de 240mA;
V) Com a chave C fechada, a corrente se dividirá
igualmente entre os dois caminhos que ele poderá se
deslocar.


27) O gráfico abaixo representa a curva característica
de um gerador.











Analise as afirmações que seguem sobre esse gerador.
I) A força eletromotriz do gerador vale E = 60V;
II) A resistência interna do gerador vale r = 2,0Ω;
III) A corrente de curto-circuito do gerador vale 10A;
IV) A máxima potência que o gerador pode fornecer é
400W;
V) Quando percorrido por corrente elétrica de
intensidade 6,0A, seu rendimento é de 70%.


28). O circuito elétrico esquematizado abaixo é
constituído por um gerador de f.e.m. E = 27 V e
resistência interna r = 1,5 Ω, um amperímetro ideal A ,
um voltímetro ideal V , três resistores de resistências
R1 =18 Ω, R2 = 6,0 Ω, e R3 =9,0 Ω e duas chaves
interruptoras C1 e C2.

Analise as afirmações que seguem.
I) Com a chave C1 aberta e a C2 fechada o
amperímetro indica 2,4 A.
II) Com a chave C1 aberta e a C2 fechada o voltímetro
indica 27 V.
III) Com a chave C1 fechada e a C2 aberta o
amperímetro indica 4,5 A.
IV) Com a chave C1 fechada e a C2 aberta o voltímetro
indica 27 V.
V) Com as chaves C1 e C2 fechadas o amperímetro
indica 5,0 A e o voltímetro 18 V.


29) Considere o circuito elétrico representado,
contendo um amperímetro e um voltímetro ideais.

Analise as afirmações que seguem.
I) No circuito, os dois resistores de resistência 6Ω cada
podem ser substituídos por um único equivalente de
resistência 12Ω.
II) A corrente elétrica fornecida pelo gerador é de 1,5A.
III) O resistor de resistência 5Ω dissipa potência de
7,2W.
IV) O amperímetro indica 0,9A.
V) O voltímetro V fornece leitura 3,6V.


30) Considere o circuito elétrico esquematizado abaixo
com quatro resistores (R1 = 20 Ω, R2 = 40 Ω, R3 = 20
Ω e R4 = 10 Ω), um gerador de f.e.m. E = 150 V e
resistência interna r = 5,0 Ω, um voltímetro e um
amperímetro, ambos ideais.

Analise as afirmações que seguem.
I) A indicação do amperímetro é zero.
II) O voltímetro registra 150 V.
III) A resistência equivalente entre A e B vale 20 Ω.
IV) A corrente elétrica em R2 tem intensidade de 4,0 A.
V) A potência elétrica dissipada em R4 é 40 W.


RECEPTORES ELÉTRICOS
1) Conceito-Aparelho que transforma energia elétrica
em qualquer tipo de energia que não seja
exclusivamente térmica. Pode ser representado da
seguinte forma:

 i = Corrente elétrica que atravessa o receptor
 r’ = Resistência interna do receptor
E’ = Forca contra-eletromotriz (fcem)
U’ = Tensão

2) Potências de um receptor



3) Rendimento de um receptor

OBS
 a) Rendimento não possui unidade, ou seja, é
adimensional;
 b) 0 < η < 1 ou 0 % < η < 100 %


4) Equação do receptor



5) Representação gráfica de um receptor





6) Lei de Pouillet para o circuito gerador-resistor-
receptor







EXERCÍCIOS DE APRENDIZAGEM
1) O valor da intensidade de correntes (em A) no
circuito a seguir é:

a) 1,50 b) 0,62 c) 1,03 d) 0,50 e) 0,30


2) Um motor elétrico recebe de um circuito a potência
de 800W,sob ddp de 100 V, e dissipainternamente uma
potência elétrica de 320 W. Calcule a fcem E' e a
resistência interna r' desse motor.


3) A tensão elétrica nos terminais de um receptor varia
com a intensidade da corrente elétrica de acordo com o
gráfico:

Determine:
a) a fcem e a resistência interna do receptor;
b) a energia elétrica que o receptor consome em 2 h
quando sob tensão de 36V. Dê a resposta em kWh.


4) Dados os circuitos I e lI, determine as indicações do
amperímetro A ideal.










5) No circuito da figura,

calcule:
a) a potência elétrica dissipada no resistor de 5Ω;
b) a intensidade de corrente elétrica no resistor de 6Ω;
c) as ddps no gerador e no receptor.


6) No circuito a seguir, a corrente que passa pelo
amperímetro ideal tem intensidade 2A.


Invertendo a polaridade do gerador de f.e.m. E2, a
corrente do amperímetro mantém o seu sentido e passa
a ter intensidade 1A. A f.e.m. E2‚ vale:
a) 10 V b) 8 V c) 6 V d) 4 V e) 2 V


7) Na figura 1, estão representados três objetos que
utilizam eletricidade. Os gráficos da figura 2 mostram o
comportamento desses objetos por meio de suas
características tensão (U) versus intensidade de
corrente (I).


De acordo com os desenhos e os gráficos, assinale a
alternativa correta.
a) O ventilador pode ser um receptor ou gerador, e pode
ser representado pelo gráfico de número 3.
b) Para uma corrente de 15 A, o rendimento do objeto
que se comporta como receptor, que é o chuveiro
elétrico, é de 90%.
c) A bateria é um gerador, pois transforma energia
química em elétrica, e pode ser representada pelo
gráfico 1.
d) O gráfico 2 representa um receptor, que transforma
energia elétrica em calor, causando o que chamamos
de efeito joule.
e) O gráfico 3 representa um gerador, que transforma
energia elétrica em calor, causando o que chamamos
de efeito joule.


8) O LED é um componente eletrônico que emite luz
sob certas condições. Por ser formado por materiais
semicondutores, seu funcionamento é diferente de uma
lâmpada convencional. O LED só acende quando a
diferença de potencial elétrico (d.d.p.) em seus
terminais for maior que determinado valor. Por
exemplo, para o LED de cor amarela, a d.d.p. mínima
em seus terminais é de 2,1 V. Um estudante, ao montar
um brinquedo para seu sobrinho, utiliza um LED
amarelo e 2 pilhas comuns, que fornecem tensão
elétrica efetiva ao circuito de 1,5 V. O estudante liga e
desliga rapidamente o circuito. Dentre os circuitos a
seguir, aquele que o estudante pode montar para que o
LED acenda está representado em:




9) O desenho abaixo representa um circuito elétrico
composto por resistores ôhmicos, um gerador ideal e
um receptor ideal.

A potência elétrica dissipada no resistor de 4 Ω do
circuito é
a) 0,16 W.
b) 0,20 W.
c) 0,40 W.
d) 0,72 W.
e) 0,80 W.


10)
Motor elétrico – uma aplicação muito útil de
eletricidade e magnetismo

O motor elétrico é uma máquina destinada a
transformar energia elétrica em mecânica. É o mais
usado de todos os tipos de motores, pois combina as
vantagens da energia elétrica – baixo custo, facilidade
de transporte, limpeza e simplicidade de comando –
com sua construção simples, seu custo reduzido e sua
grande versatilidade de adaptação às cargas dos mais
diversos tipos e melhores rendimentos. A maioria dos
motores elétricos trabalha pela interação entre campos
eletromagnéticos, mas existem motores baseados em
outros fenômenos eletromecânicos, tais como forças
eletrostáticas. O princípio fundamental em que os
motores eletromagnéticos são baseados é que há uma
força mecânica em todo o fio quando ele está
conduzindo corrente elétrica imersa em um campo
magnético. A corrente elétrica é o fluxo ordenado de
partículas portadoras de carga elétrica. Sabe-se que,
microscopicamente, as cargas livres estão em
movimento aleatório devido à agitação térmica. Apesar
desse movimento desordenado, ao estabelecermos um
campo elétrico na região das cargas, verifica-se um
movimento ordenado que se apresenta superposto ao
primeiro.
Disponível em: http://tinyurl.com/zfzvova
(adaptado).
Um motor elétrico, de resistência interna igual a 10 Ω,
está ligado a uma tomada de 200 V, recebendo uma
potência de 1 600 W. O motor possui rendimento de
a) 20%. b) 35%. c) 40%. d) 50%. e) 60%.


11) Enceradeiras industriais lavam pisos e carpetes,
aplicam e removem cera de pisos em hospitais,
indústrias, hotéis etc. Operação segura e
ergonomicamente correta. Grande manobrabilidade e
leveza. Isolada de choques elétricos. Sem vibração,
operação suave, tornam a máquina fácil de operar e
reduzem a fadiga do operador. Também previnem
acidentes e danos pela simplicidade de controlar. Uma
dessas enceradeiras possui força contra-eletromotriz
de 100 V.

Quando ligada à fonte de tensão de 120 V, ela dissipa
uma potência total de 40 W. Nessas condições, a
resistência interna da enceradeira, em ohms, vale
a) 2,0. b) 3,0. c) 5,0. d) 10. e) 20.
