EEM PADRE RODOLFO FERREIRA DA CUNHA
Física- Óptica Geométrica/Prof. Arnaldo Alves

O que é a óptica geométrica
A óptica geométrica é um dos ramos da Física. Em
específico, ela é um sub-ramo da óptica. Dessa maneira, por
definição, a óptica geométrica considera que a luz se propaga
por meio de raios de luz. Esse modelo confere um
comportamento geométrico à luz.

Óptica
A óptica é o ramo da Física responsável pelo estudo
da luz e dos fenômenos relacionados a ela. Entre eles, estão a
propagação retilínea dos raios de luz, a polarização, a
interferência etc. Ilusão de ótica
Você já viu uma imagem e se perguntou o que
realmente estava vendo? Provavelmente era uma ilusão de
ótica. Esse tipo de figura é capaz de enganar os sentidos
humanos.
Óptica física
 Quando se considera a natureza ondulatória da luz;

Fibra óptica
A fibra óptica permite a transmissão de informação
sem que haja muita perda de sinal ou interferências. Ela
funciona com base no fenômeno físico da reflexão total da luz.
Além disso, a luz possui um comportamento dual. Ou
seja, ela pode ser onda e partícula, dependendo do meio de
detecção. Por isso, também há a óptica física. A qual considera
a natureza ondulatória da luz e suas origens.
Portanto, de maneira geral, é possível definir a óptica
geométrica como: o ramo da óptica que se baseia na noção de
raio de luz para descrever os fenômenos como reflexão,
refração e formação de imagens a partir dos conceitos de
geometria. Além disso, esse ramo da Física não se preocupa
com a natureza da luz.

Definições importantes da Óptica Geométrica
Como o foco deste texto é apenas a Óptica
Geométrica, antes de conhecermos seus princípios, vejamos
algumas definições importantes:

Os raios de luz são segmentos de reta que
representam a direção e o sentido de propagação da luz. Eles
podem ser emitidos por dois tipos de fonte:

Fontes primárias: que emitem luz própria, como o sol,
a chama de uma vela ou uma lâmpada;

Fontes secundárias: que refletem a luz que recebem
de uma fonte primária, como a lua que reflete a luz que recebe
do sol, ou um livro, que só pode ser visto se refletir a luz que
recebe de uma lâmpada.

As fontes luminosas também podem ser classificadas
em relação à sua dimensão:

Fontes extensas: quando possuem dimensões
consideráveis se comparadas às dimensões do objeto a ser
iluminado. Por exemplo: uma lâmpada acesa perto de um livro;

Fontes pontuais: se as dimensões da fonte de luz
forem consideradas desprezíveis em relação ao objeto a ser
iluminado.

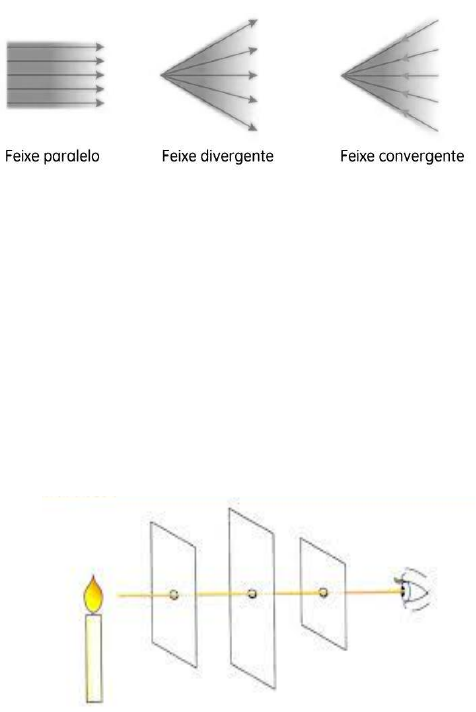

Formas de propagação da luz
A luz se propaga na forma de três tipos de feixes de
luminosos que são formados por vários raios de luz ou pincéis
de luz. Estes são algo como linhas de luz, a forma mais básica
de propagação. Os três tipos de feixe de luz são:

Feixe paralelo: os raios de luz são paralelos uns com
outros, sem ângulos de abertura para separá-los no decorrer
da propagação no meio. Essa forma é muito utilizada em
holofotes ou lanternas para mergulho.

Feixe divergente: há um ângulo de abertura entre os
raios de luz que faz com eles se separem à medida que se
propagam no meio. Exemplos desse feixe são as lâmpadas
domésticas ou lanternas comuns.

Feixe convergente: ocorre quando raios de luz se
aproximam no decorrer da propagação. Para esse efeito, é
necessário algum tipo de lente. Projetar a luz do Sol em uma
lupa para causar a combustão em pequenos pontos é um
exemplo disso.

Princípios da Óptica Geométrica
A Óptica Geométrica possui três princípios (leis) que
demonstram como ocorre a propagação da luz em um meio.

Primeira lei — Propagação retilínea da luz: seu
enunciado diz que “em um meio homogêneo, a luz sempre
percorre uma linha reta”. Portanto, a menos que a luz troque de
meio (do ar para a água, por exemplo) ou se aproxime de algo
que distorça grandemente o meio, como um buraco negro ou
um corpo muito massivo, ela não faz curvas, se mantendo
sempre retilínea.
Segunda lei — Independência dos feixes de luz:
seu enunciado diz que “quando se cruzam, dois ou mais raios
de luz não se interferem”. Quando dois feixes luminosos se
cruzam, não acontece interferência destrutiva. O que ocorre, no
máximo, é uma superposição de ondas. Quando dois feixes
incidem no mesmo lugar, ele só ficará mais iluminado.




Terceira lei — Reversibilidade do trajeto da luz: seu
enunciado diz que “a trajetória de um raio de luz não muda
quando seu sentido é invertido”. Isso significa que o caminho
que a luz percorre para ir do ponto A até o ponto B é exatamente
o mesmo que ela faz para ir de B até A.

Tipos de meios ou superfícies na Óptica
Geométrica
Para a Óptica Geométrica, as superfícies onde a luz é
incidida são classificadas de três formas. A classificação varia
de acordo com a forma como elas possibilitam que a luz as
transpassem.
Superfícies transparentes: são aquelas que
permitem que os raios de luz passem totalmente. Para uma
superfície ser considerada transparente, a imagem vista
através dela e sem ela deve ser exatamente a mesma, sem
deformação alguma. Alguns exemplos são o ar, o vácuo (meio
com ausência até mesmo de gases) e certos tipos de vidro.
Superfícies translúcidas: caracterizadas por permitir
parcialmente a passagem dos raios de luz. Exemplos delas são
os óculos de Sol, vidros coloridos e sacolas de plástico.
Superfícies opacas: são as superfícies que não
permitem a passagem dos raios de luz. Exemplos desse tipo de
meio são tijolos, madeira, PVC e cerâmicas.

Fenômenos da Óptica Geométrica
Quando a luz é projetada sobre uma superfície, é
possível observar alguns tipos de fenômenos. Os principais
deles são reflexão, refração e absorção.

Reflexão
Na reflexão, a luz incide em uma superfície e retorna
ao mesmo meio. Quando o ângulo formado pelo raio incidente
é igual ao do raio refletido, ocorre a reflexão regular. É o que
ocorre quando alguém se posiciona em frente a um espelho, ou
seja, a imagem é igual ao objeto. Se os ângulos forem
diferentes, ocorre a reflexão difusa ou irregular. Isso implica
que a imagem terá deformações em comparação com o objeto.
Exemplos disso são o reflexo do papel alumínio ou do vidro das
janelas de automóveis.

Refração
A refração ocorre quando a luz passa de um meio para
outro — do ar para a água ou do ar para o vidro, no caso dos
óculos, por exemplo. Quando a luz passa, ela sofre um desvio
em sua trajetória. O ângulo do desvio depende do tipo de meio
onde estava e do tipo do meio para o qual atravessou.
Esse é o fenômeno observado em óculos de correção
visual, em retroprojetores e em recipientes com água que
contenham um objeto dentro.
Absorção: Na absorção, a luz não atravessa nem é
refletida — ela é absorvida pela superfície e convertida em
energia, no caso do tipo térmica. Devido a isso, em dias claros
e com temperatura elevada, não é adequado sair com roupas
escuras e opacas, porque elas absorvem a luz do Sol e elevam
a sensação térmica.
Quando se percebe a cor de um objeto, é devido à
ocorrência da absorção e reflexão. A luz branca é incidida no
objeto, quase todos os espectros são absorvidos e um é
refletido. O espectro refletido é aquele da cor que é percebida.
Quando a luz branca incide em uma superfície branca, ela é
totalmente refletida. Quando a superfície é preta, a luz é
absorvida.
