Pergunta 1 0 / 0

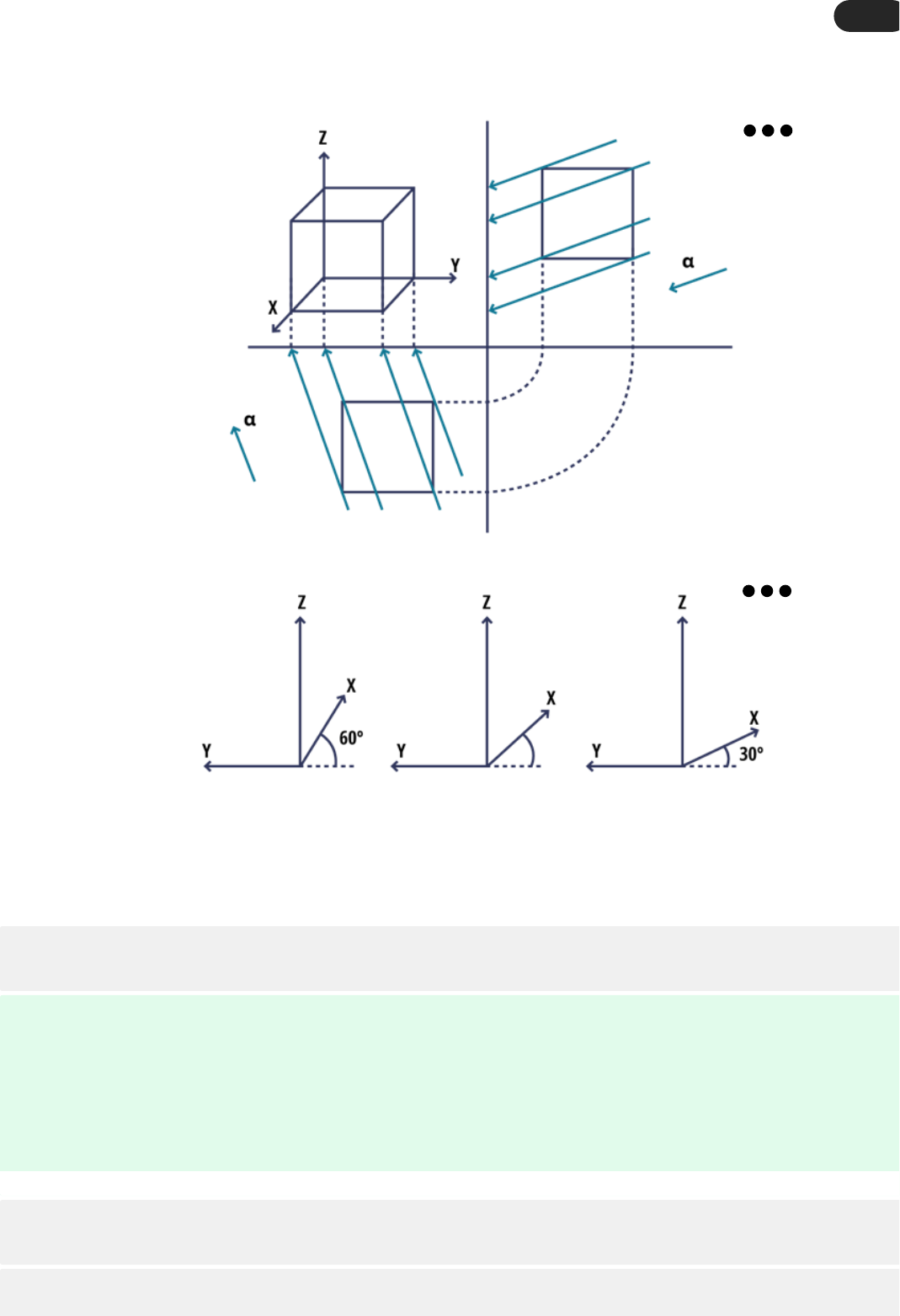

Observe a figura a seguir:
Com base nas figuras apresentadas e no conteúdo estudado sobre perspectiva cavaleira, pode-se afirmar que a perspectiva cavaleira é
sistema de projeção cilíndrica no qual os raios projetantes são oblíquos a um plano vertical de projeção, o que provoca uma deformação
objeto representado e:
torna a face lateral do triedro coincidente com o plano no quadro em que todos os segmentos dos eixos y e z se projetam em verdadeira
grandeza (VG).
Resposta correta
Correta:
torna uma das faces do triedro coincidente com o plano do quadro em quetodos os
segmentos dos eixos y e z se projetam em verdadeira grandeza (VG).
torna a face lateral do triedro coincidente com o plano no quadro em que todos os segmentos dos eixos x e z se projetam em verdadeira
grandeza (VG).
torna uma das faces do triedro coincidente com o plano no quadro em que todos os segmentos dos eixos x e z se projetam em verdadeir
grandeza (VG)
Ocultar opções de resposta
torna a face superior do triedro coincidente com o plano no quadro em que todos os segmentos dos eixos y e z se projetam em verdadei
grandeza (VG).
Pergunta 2 0 / 0
A perspectiva cavaleira é muito utilizada devido à capacidade de representar a face frontal de objetos em verdade grandeza. Contudo, é
necessário tomar cuidado para não cometer erros na escolha de qual vista será a vista frontal.
Considerando o texto apresentado e o conteúdo estudado sobre a perspectiva cavaleira, analise as afirmativas a seguir e assinale V par
verdadeira(s) e F para a(s) falsa(s).
I. ( ) É recomendado o uso da perspectiva cavaleira em objetos com detalhes circulares nas faces que estão em verdadeira grandeza.
II. ( ) Um dos erros mais comuns na construção da perspectiva cavaleira é a não aplicação do fator de redução a detalhes de profundida
III. ( ) Curvas com planos perpendiculares são construídas ponto a ponto utilizando as linhas paralelas a face frontal.
IV. ( ) As circunferências da face frontal são construídas utilizando o método de construção da elipse.
Agora, assinale a alternativa que apresenta a sequência correta.
Resposta correta
Correta:
V, V, F, F.
F, V, F, V.
F, F, V, V.
F, V, V, F.
V, F, V, F.
Pergunta 3 0 / 0
Observe a figura a seguir:
Ocultar opções de resposta
Considerando a figura apresentada e o conteúdo estudado sobre construção circunferência, analise e ordene as etapas de construção d
objeto cilíndrico de acordo com a sequência correta.
( ) Passo: Traçar uma linha dividindo os lados do quadrado anterior ao meio para, assim será determinado o centro da circunferência fron
que também devem tangenciar a circunferência posterior.
( ) Passo: Construir as linhas que geram a peça. Trace um quadrado frontal onde os lados são o diâmetro do círculo, repete o processo n
parte posterior da mesma maneira que a parte anterior.
( ) Passo: Apagar as linhas auxiliares construídas e reforçar os traços definitivos.
( ) Passo: Traçar a circunferência frontal, usando o compasso e tangentes à circunferência e tangenciar a circunferência para a parte
posterior.
Agora, assinale a alternativa que apresenta a sequência correta:
Resposta correta
Correta:
2, 1, 4, 3.
3, 2, 4, 1.
1, 3, 4, 2.
4, 1, 2, 3.
2, 3, 4, 1.
Ocultar opções de resposta
O lt õ d t
Observa a figura a seguir:
Perspectiva consiste na representação plana de um objeto tridimensional, da maneira como é visto pelo observador. Existem diferentes t
de perspectiva que são utilizadas no desenho técnico.
Com base no texto e no conteúdo estudado, podemos observar que a figura apresentada traz três objetos em:
perspectiva lateral, perspectiva frontal e perspectiva superior, respectivamente.
Resposta correta
Correta:
perspectiva cônica, perspectiva cavaleira e perspectiva isométrica, respectivamente.
perspectiva cônica, perspectiva frontal e perspectiva cavaleira, respectivamente.
perspectiva invertida, perspectiva cavaleira e perspectiva isométrica, respectivamente.
perspectiva cavaleira, perspectiva cônica e perspectiva isométrica, respectivamente.
Pergunta 5 0 / 0
Na perspectiva cavaleira, a face frontal do objeto fica paralela ao quadro, o que garante a projeção em tamanho real e sem deformação d
face. Já as profundidades do objeto sofrem certa deformação, de acordo com a inclinação utilizada na projeção.
Considerando o texto apresentado e o conteúdo estudado sobre o fator de redução, pode-se afirmar que os fatores de redução na escala
eixo de profundidade são:
Ocultar opções de resposta
Cavaleira 30º = 1/3, Cavaleira 45º = ½.
Cavaleira 30º = 1/3, Cavaleira 45º = 1/4.
Cavaleira 30º = 1/3, Cavaleira 45º = 2/3.
Cavaleira 30º = 2/3, Cavaleira 45º = 1/3.
Resposta correta
Correta:
Cavaleira 30º = 2/3, Cavaleira 45º = ½.
Pergunta 6 0 / 0
Leia o trecho a seguir:
“Para a familiarização com a perspectiva, vou dar como exemplo a cidade de Bragança. Ao situar-se o Observador, em três alturas difere
o seu campo de visão é alterado em termos de espaço. Diminui a partir do momento em que a Linha do Horizonte baixa em altura. Como
Linha do Horizonte está sempre situada à altura dos olhos do Observador, podemos concluir que o espaço de visão é maior, quando a a
aumenta, diminuindo quando baixamos a posição da nossa altura.”
Fonte: CANOTILHO, Luís. Elementos da linguagem da perspectiva linear. Disponível em:
<ipb.pt/~luiscano/Perspectivalinear/Nocoesbasicas.pdf>. Acesso em: 27 nov. 2019.
As perspectivas são desenhos de vista única, utilizados para facilitar o entendimento dos objetos representados no desenho técnico.
De acordo com os tipos de perspectiva empregados, analise as afirmativas a seguir:
I. ( ) As perspectivas cônicas apresentam o centro de projeção no infinito.
II. ( ) As perspectivas paralelas são obtidas por um sistema de projeção cilíndrico.
III. ( ) Os sistemas de projeção cônica se subdividem em: sistemas de projeção cônica ortogonal e sistemas de projeção cônica oblíqua.
IV. ( ) As perspectivas axonométricas são resultantes de uma projeção cilíndrica ortogonal.
Está correto apenas o que se afirma em:
I e II.
I, II e III.
Resposta correta
Correta:
II e IV.
III e IV.
Ocultar opções de resposta
II e III.
Pergunta 7 0 / 0
Observa a figura a seguir:
Considerando a figura apresentada e o conteúdo estudado sobre representação das faces do objeto, pode-se afirmar que quando o ângu
for:
maior que 45º, as faces laterais irão predominar sobre as horizontais.
igual a 45º, as faces horizontais predominam sobre as laterais.
Incorreta:
maior que 45º, as faces horizontais e as laterais são valorizadas igualmente.
menor que 45º, as faces horizontais predominam sobre as laterais
Resposta correta
igual a 45º, as faces horizontais e as laterais são valorizadas igualmente.
Pergunta 8 0 / 0
Leia o texto a seguir:
“A fotografia mostra um objeto do mesmo modo como ele é visto pelo olho humano, pois transmite a ideia de três dimensões: comprimen
largura e altura. O desenho, para transmitir essa mesma ideia, precisa recorrer a um modo especial de representação gráfica: a perspec
Ela representa graficamente as três dimensões de um objeto em um único plano, de maneira a transmitir a ideia de profundidade e relev
Ocultar opções de resposta
I. A perspectiva cavaleira é um tipo de perspectiva paralela, em que a face paralela ao plano de projeção permanece sem deformação.
II. A perspectiva caveira apresenta ângulos iguais entre os eixos de coordenadas.
III. Dentro da classificação das projeções geométricas, a perspectiva cavaleira é dividida em: perspectiva trimétrica, dimétrica e isométric
IV. Na perspectiva isométrica o observador se encontra localizado a uma distância infinita do objeto, tornando as projetantes paralelas.
Está correto apenas o que se afirma em:
III e IV.
II e III.
I e III.
Resposta correta
Correta:
I e IV.
II e IV.
Pergunta 9 0 / 0
Observe a figura a seguir:
Considerando a figura apresentada e o conteúdo estudado sobre linhas fugitivas, pode-se se afirmar que a figurademonstra que:
Ocultar opções de resposta
independentemente da posição escolhida da linha fugitiva, a posição do observador não muda.
dentro das quatro possibilidades de posições, as faces são representadas igualmente, sem que uma predomine sobre a outra.
Resposta correta
Correta:
escolhida a face do objeto que será representada paralela ao quadro, é necessário
escolher a direção das linhas fugitivas.
a aplicação do fator de redução depende de qual posição da linha fugitiva será escolhida.
independentemente da posição escolhida, as faces representadas são as mesmas.
Pergunta 10 0 / 0
Observe a figura a seguir:
Com base na figura apresentada e no conteúdo estudado sobre perspectiva isométrica, pode-se afirmar que a figura está representando
objeto tridimensional com três circunferências:
cujas faces lateral e superior representam uma circunferência em verdadeira grandeza e cuja face frontal uma representa uma elipse.
cuja face superior representa uma circunferência em verdadeira grandeza e cuja face lateral e frontal representa uma elipse.
Resposta correta
Correta:
cuja face frontal representa uma circunferência em verdadeira grandeza e cuja face
lateral e superior representa em uma elipse.
cuja face lateral representa uma elipse e cuja face superior e frontal uma circunferência em verdadeira grandeza.
