CASA MODULADA EM BLOCOS DE CONCRETO

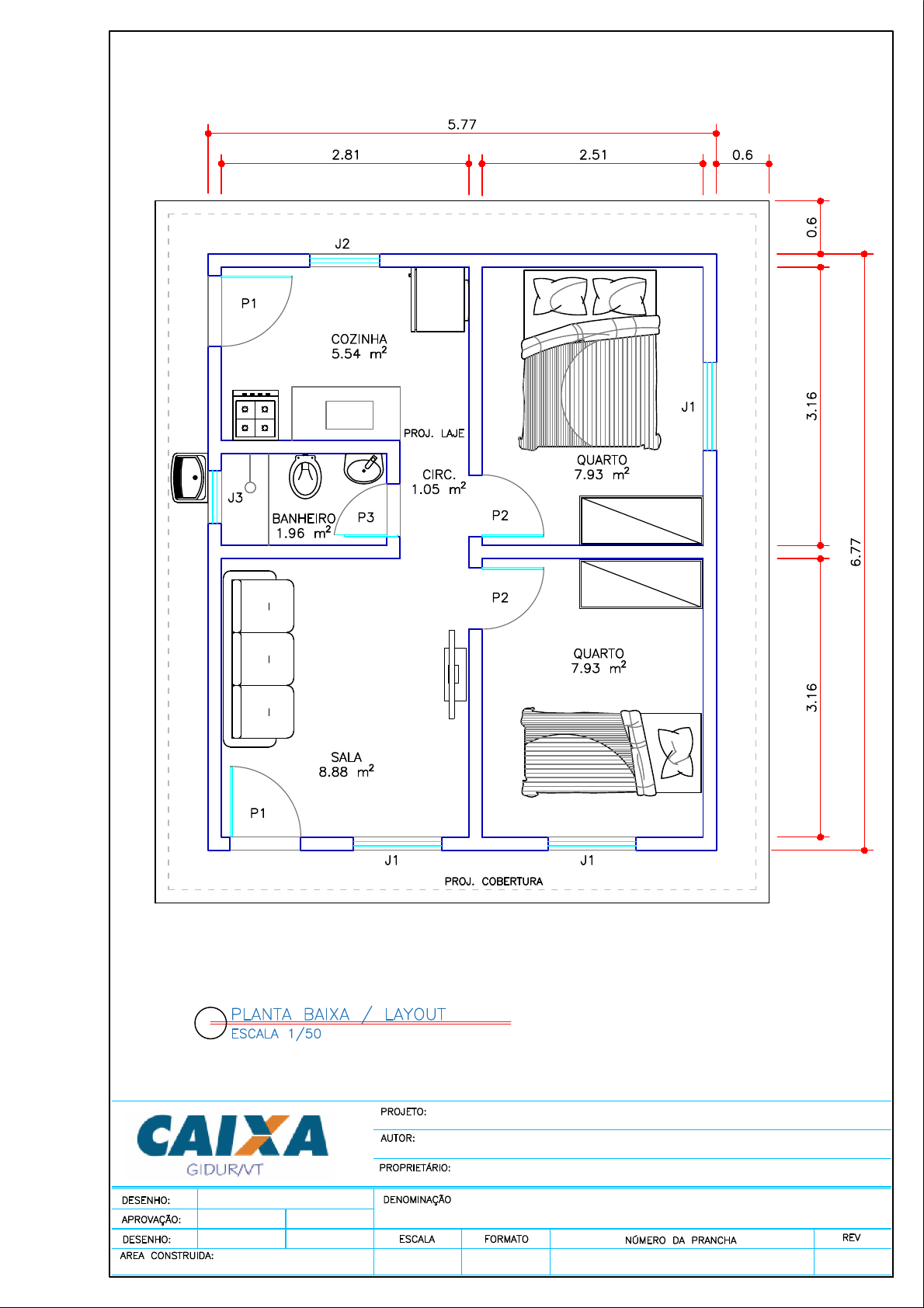

PLANTA BAIXA / LAYOUT
39.06 1/50 A4 2/5
DANIEL PEREIRA DA SILVA NETO
AutoCAD SHX Text
2.81
AutoCAD SHX Text
2.51
AutoCAD SHX Text
5.77
AutoCAD SHX Text
3.16
AutoCAD SHX Text
3.16
AutoCAD SHX Text
0.6
AutoCAD SHX Text
0.6
AutoCAD SHX Text
6.77
AutoCAD SHX Text
COZINHA 5.54 m 2
AutoCAD SHX Text
QUARTO 7.93 m 2
AutoCAD SHX Text
BANHEIRO 1.96 m 2
AutoCAD SHX Text
SALA 8.88 m 2
AutoCAD SHX Text
QUARTO 7.93 m 2
AutoCAD SHX Text
CIRC. 1.05 m 2
AutoCAD SHX Text
P1
AutoCAD SHX Text
P2
AutoCAD SHX Text
P2
AutoCAD SHX Text
P3
AutoCAD SHX Text
P1
AutoCAD SHX Text
J1
AutoCAD SHX Text
J1
AutoCAD SHX Text
J1
AutoCAD SHX Text
J2
AutoCAD SHX Text
J3
AutoCAD SHX Text
PROJ. COBERTURA
AutoCAD SHX Text
PROJ. LAJE
AutoCAD SHX Text
PLANTA BAIXA / LAYOUT ESCALA 1/50
AutoCAD SHX Text
PROJETO:
AutoCAD SHX Text
AUTOR:
AutoCAD SHX Text
PROPRIETÁRIO:
AutoCAD SHX Text
DESENHO:
AutoCAD SHX Text
AREA CONSTRUIDA:
AutoCAD SHX Text
DESENHO:
AutoCAD SHX Text
APROVAÇÃO:
AutoCAD SHX Text
ESCALA
AutoCAD SHX Text
FORMATO
AutoCAD SHX Text
NÚMERO DA PRANCHA
AutoCAD SHX Text
REV
AutoCAD SHX Text
DENOMINAÇÃO
