PERGUNTA 1
Devido à grande quantidade de bombas existentes, não há um único método para
realizar a escolha de forma mais adequada. Entretanto, os critérios mais considerados
para a seleção das bombas são: altura manométrica, característica do fluido, vazão,
características da instalação, dentre outros. Após a definição do tipo de bomba, deve-
se escolher o modelo mais compatível do fabricante ao atendimento da instalação. Um
exemplo de “ábaco de cobertura” do fabricante KSB está ilustrado na figura
evidenciada na sequência.


Fonte: Silva (2003, p. 2).

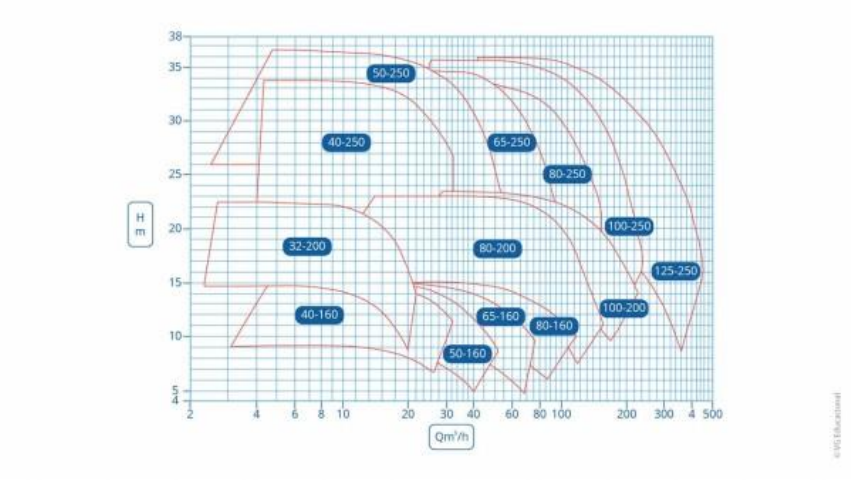

#PraCegoVer:a figura representa um ábaco de cobertura do fabricante de bombas
KSB. O eixo vertical representa a altura manométrica H e possui 8 valores em ordem
crescente, de baixo para cima. Esses valores são, respectivamente: 4, 5, 10, 15, 20,
25, 30, 35, 38. O eixo horizontal representa a vazão e possui 15 valores crescentes,
da esquerda para a direita. Esses valores são, respectivamente: 2, 4, 6, 8, 10, 20, 30,
40, 60, 80, 100, 200, 300, 400 e 500. Uma linha vermelha horizontal é traçada
cortando o eixo vertical na altura manométrica Hm igual a 26 metros, e outra linha
vermelha vertical é traçada cortando o eixo horizontal na vazão volumétrica Q igual a
12m³/h. A interseção dessas duas linhas, mais à esquerda do ábaco, está dentro da
região denominada como 40-250, que representa o modelo da bomba a ser escolhido.
Abaixo da região 40-250, existem, também, as regiões: 32-300 e 40-160. Acima, existe
a região 50-250. À direita e de cima para baixo, existem, respectivamente, as regiões:
65-250, 80-250, 100-250, 80-200, 125-250, 100-200, 65-160, 80-160 e 50-160.

Considerando o ábaco de cobertura KSB para a escolha do modelo de bomba, analise
as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Para a altura manométrica de 25m e vazão de 9m³/h, o modelo 40-250 seria o
mais indicado.
II. ( ) Para a altura manométrica de 20m e vazão de 4m³/h, o modelo 32-200 seria o
mais indicado.
III. ( ) Para a altura manométrica de 19m e vazão de 200m³/h, o modelo 80-200 seria
o mais indicado.
IV. ( ) Para a altura manométrica de 10m e vazão de 6m³/h, o modelo 40-160 seria o
mais indicado.

Assinale a alternativa que apresenta a sequência correta.

PERGUNTA 2
A curva característica Hm x Q de uma bomba centrífuga é obtida por meio de ensaios
nas bancadas dos fabricantes e traz informações importantes sobre a faixa de
operação da bomba. Na sequência, a figura ilustra o traçado da curva característica da
altura manométrica versus vazão de uma bomba centrífuga.


Fonte: Adaptada de Baptista e Lara (2010).
#PraCegoVer: a figura mostra o aspecto geral da curva: altura manométrica, no eixo
vertical, versus vazão, no eixo horizontal, para as bombas centrífugas. A curva
apresenta uma leve inclinação negativa, indicando que a grandeza altura manométrica
reduzirá, à medida que caminhamos para a direita do eixo horizontal, ou seja, para
maiores valores de vazão.

Com base no exposto e na figura apresentada, bem como nos conhecimentos a
respeito das curvas características de uma bomba centrífuga, analise as asserções a
seguir e a relação proposta entre elas.

I. No trecho da curva característica mostrado na figura, as grandezas altura
manométrica e vazão apresentam relação inversamente proporcional.
Pois:
II. As bombas centrífugas geram curvas características Hm x Q que podem ser
expressas, perfeitamente, por uma função de primeiro grau.

A seguir, assinale a alternativa correta.


PERGUNTA 3
A teoria de semelhança mecânica permite a construção de várias curvas
características de uma bomba; basta que se conheça a curva característica em uma
determinada rotação e a nova rotação. A figura mostra duas curvas características
para a mesma bomba, submetida a rotas diferentes, n1 e n2. A teoria de semelhança
mecânica permite antever essas modificações. Os pares de pontos (A1 e A2) e (B1 e B2)
são chamados de pontos homólogos.



Fonte: Baptista e Lara (2010, p. 154).
#PraCegoVer:a figura mostra duas curvas características em um mesmo gráfico de
altura manométrica versus vazão para a mesma bomba centrífuga, submetida a rotas
diferentes, n1 e n2. O eixo vertical, que representa a altura manométrica H, possui 4
pontos indicados como: HmB1, HmA1, HmB2 e HmA2, respectivamente de baixo para
cima. O eixo horizontal, que representa a vazão Q, possui 4 pontos, QA1, QA2, QA3 e
QA4, respectivamente, da esquerda para a direita. A curva 2, que está na parte superior
do gráfico, decresce, rapidamente, da esquerda para a direita. Ela contém dois pontos
(A2 e B2), que estão projetados sobre o eixo das vazões. O primeiro ponto, mais à
esquerda, é o ponto A2, que está projetado sobre o ponto QA2, por meio de uma linha
vertical pontilhada. O segundo ponto, mais à direita, é o ponto B2, que está projetado
sobre o ponto QB2, por meio de uma linha vertical pontilhada. Logo abaixo, encontra-se
a curva 1, que está na parte superior do gráfico. Ela decresce, rapidamente, da
esquerda para a direita. Contém dois pontos (A1 e B1), que estão projetados sobre o
eixo das vazões. O primeiro ponto, mais à esquerda, é o ponto A1, que está projetado
sobre o ponto QA1, por meio de uma linha vertical pontilhada. O segundo ponto, mais à
direita, é o ponto B1, que está projetado sobre o ponto QB1, por meio de uma linha
vertical pontilhada. Os pares de pontos (A1 e A2) e (B1 e B2) são chamados de pontos
homólogos, pois possuem a mesma eficiência, devido à manutenção da semelhança
mecânica.

Com base no exposto e na figura apresentada, bem como nos conhecimentos a
respeito das curvas características de uma bomba centrífuga, analise as asserções a
seguir e a relação proposta entre elas.

I. Os pares de pontos (A1 e A2) e (B1 e B2) são chamados de pontos homólogos, pois
possuem a mesma eficiência.
Pois:
II. Os pares de pontos (A1 e A2) e (B1 e B2) são obtidos devido à manutenção das
condições de semelhança mecânica.

A seguir, assinale a alternativa correta.

PERGUNTA 4
A velocidade específica é definida como a relação entre o coeficiente de potência e o
coeficiente de carga, como mostra a seguinte equação:

A figura a seguir mostra a eficiência máxima como função da velocidade específica
para os três tipos principais de turbina:

Figura - Gráfico de rendimento das principais turbinas hidráulicas versus velocidade
específica
Fonte: Çengel e Cimbala (2015, p. 704).
#PraCegoVer: a figura apresenta um gráfico que relaciona a eficiência máxima como
função da velocidade específica para os três tipos principais de turbina. À esquerda,
encontra-se o eixo vertical dos rendimentos, em ordem crescente, de baixo para cima,
com os seguintes valores: 0,5, 0,6, 0,7, 0,8, 0,9 e 1. Na região inferior, encontra-se o
eixo horizontal, com as potências em ordem crescente, da esquerda para a direita, e
os seguintes valores: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1, 2, 5 e 10. Na região central do
gráfico, da esquerda para a direita, são expostos os seguintes tipos de turbina:
impulso, Francis e Kaplan.
Com base nos seus conhecimentos sobre o assunto, na expressão matemática de
velocidade específica e na análise da figura apresentada, leia as afirmativas a seguir e
assinale V para Verdadeiro e
F para Falso:

I. ( ) Duas turbinas hidráulicas mecanicamente semelhantes possuem os mesmos
valores de velocidade específica.
II. ( ) As turbinas do tipo Kaplan operam com maiores velocidades específicas, quando
comparadas às turbinas Francis e de impulso.
III. ( ) A mudança na massa específica do fluido não alterna o cálculo de velocidade
específica da turbina hidráulica.
IV. ( ) As turbinas de impulso operam com menores velocidades específicas, quando
comparadas às turbinas Francise Kaplan.

Agora, marque a alternativa que apresenta a sequência correta:


PERGUNTA 5
Máquinas hidráulicas também são conhecidas como turbomáquinas e podem ser
classificadas em grupos e subgrupos, de acordo com a transformação de energia que
realizam, considerando energia mecânica, hidráulica, fluidos e seus funcionamentos.

A respeito dos tipos de máquinas hidráulicas, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) As bombas hidráulicas transformam energia mecânica em energia hidráulica.
II. ( ) A turbomáquina de deslocamento positivo possui, em seu funcionamento, energia
mecânica.
III. ( ) As turbinas hidráulicas convertem totalmente energia mecânica em elétrica.
IV. ( ) As máquinas hidráulicas mantêm a massa específica dos fluidos, do início ao fim
de seu escoamento.

Assinale a alternativa que apresenta a sequência correta.

PERGUNTA 6
Instala-se uma bomba hidráulica com curva característica dada pela função
H= 80- 105.Q², em que Q representa a vazão em m³/s e H, altura manométrica em m.
A bomba será utilizada para recalcar o fluido entre dois reservatórios desnivelados em
15 m de altura. É possível desconsiderar os efeitos das perdas de carga. O diâmetro
da tubulação permaneceu constante.
Sobre os valores para a vazão volumétrica e para a altura manométrica no ponto de
operação, assinale a alternativa correta.

PERGUNTA 7
As turbinas hidráulicas são dispositivos que consistem em uma carcaça, um rotor, um
distribuidor e um tubo. Esses equipamentos convertem a energia hidráulica do fluido
em energia mecânica para que o gerador acoplado a transforme em energia elétrica. A
voluta (ou carcaça) é o elemento que abriga os componentes da turbina, o rotor é o
componente responsável pelas transformações de energia, e o distribuidor ajuda a
direcionar o fluxo, contribuindo com os processos de transformação de energia. As
turbinas hidráulicas podem ser classificadas como de deslocamento positivo ou
turbinas dinâmicas.

A respeito das turbinas hidráulicas e suas classificações, analise as afirmativas a
seguir e assinale V para Verdadeiro e F para Falso:

I. ( ) As turbinas de deslocamento positivo, geralmente, são utilizadas para medir
vazão ou volume de fluido.
II. ( ) As turbinas dinâmicas podem ser utilizadas tanto para medir vazão quanto em
processos de geração de energia, sendo classificadas em dois subtipos: turbinas de
ação (impulso) ou de reação.
III. ( ) Nas turbinas de ação, a pressão estática aumentará dentro do rotor. Alguns
exemplos são: turbinas Kaplan, turbinas Francis e turbinas Hélice.
IV. ( ) Nas turbinas de reação, verifica-se uma redução na pressão estática do fluido
ao passar pelo rotor. Três bons exemplos são: turbinas Kaplan, turbinas Francis e
turbinas Hélice.

Agora, marque a alternativa que apresenta a sequência correta:

PERGUNTA 8
Um dos critérios mais considerados para a seleção de bombas faz uso do ábaco que
relaciona potência com vazão de fluido bombeado. Essa análise permite encontrar o
diâmetro de rotor adequado e, em seguida, o modelo de bomba mais adequado. Deve-
se, portanto, escolher o modelo mais compatível do fabricante. Um exemplo de “ábaco
de cobertura” potência versus vazão, do fabricante KSB, está representado na figura
evidenciada na sequência.


Fonte: Silva (2003, p. 19).
#PraCegoVer: a figura representa um ábaco de cobertura do fabricante de bombas
KSB. O eixo vertical representa a potência P em cv e possui 7 valores em ordem
crescente, de baixo para cima. Esses valores são, respectivamente: 1, 2, 3, 4, 5, 6 e 7.
O eixo horizontal representa a vazão e possui 8 valores crescentes, da esquerda para
a direita. Esses valores são, respectivamente: 0, 5, 10, 15, 20, 25, 30 e 35 metros
cúbicos por hora. Existem, também, 5 curvas que representam 5 diâmetros diferentes.
Essas curvas apresentam leve crescimento indo para a direita. De baixo para cima,
essas curvas representam os seguintes diâmetros: 208mm, 221mm, 234mm, 247mm
e 260mm.

Considerando o ábaco de cobertura KSB para a seleção do diâmetro do rotor, analise
as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Para a potência de 2,5 cv e vazão de 22 m³/h, o diâmetro de rotor mais adequado
para a bomba seria de 208 mm.
II. ( ) Para a potência de 5 cv e vazão de 26 m³/h, o diâmetro de rotor mais adequado
para a bomba seria de 260 mm.
III. ( ) Para a potência de 5 cv e vazão de 30 m³/h, o diâmetro de rotor mais adequado
para a bomba seria de 234 mm.
IV. ( ) Para a potência de 2,5 cv e vazão de 10 m³/h, o diâmetro de rotor mais
adequado para a bomba seria de 234 mm.

Assinale a alternativa que apresenta a sequência correta.



PERGUNTA 9
As relações de semelhança são muito úteis para fazer previsões operacionais entre
turbinas geometricamente semelhantes. As expressões a seguir mostram as relações
envolvendo as grandezas: diâmetro do rotor, altura de queda-d’água (carga líquida) e
vazão volumétrica da turbina hidráulica, do protótipo e do rotor.


Um protótipo de uma turbina Francis é projetado para operar com carga líquida de 200
m e vazão de 10 m³/s em uma hidrelétrica, a partir de um modelo com diâmetro de 160
mm.
No ponto de eficiência máxima, o modelo vai operar com QM = 8 m³/s e HM = 100 m. O
modelo e o protótipo terão a mesma rotação.

Diante do exposto, assinale a alternativa correta sobre a vazão do protótipo:






PERGUNTA 10
Existem várias medidas que podem contribuir com a prevenção do fenômeno da
cavitação. Além de aplicar as margens de segurança, é importante garantir certa
distância entre os possíveis valores da pressão de vapor do líquido em relação à
pressão do fim da linha de sucção, ou seja, aquela presente na entrada da bomba.
Cabe ressaltar que a pressão de vapor do líquido é uma função da temperatura local,
e tal observação ajudará o NPSH disponível a permanecer sempre acima do NPSH
requerido.

Sobre o fenômeno da cavitação, assinale a alternativa correta:






A única errada é a 5
