Questão 1/10 - Desenho Técnico Mecânico
Ao se fazer um desenho técnico podemos representa-lo em sua projeção ortogonal no 1º
diedro ou no 3º diedro de acordo com a NBR 10209-2, no Brasil foi adotado pela ABNT o
sistema de projeção no 1º diedro. Em um desenho, a vista de frente (ou frontal) é a principal,
ou seja, é a que comanda a posição das demais vistas e a escolha dessa vista pelo
desenhista deve ser feita a partir de alguns critérios. Analise os critérios descritos a seguir e
na sequência assinale a alternativa correta.
I – A posição que mostra a forma mais característica da peça.
II – A posição onde se localizam apenas furos, chanfros e rebaixos.
III – A posição que indique a posição de trabalho da peça, ou seja, como ela é encontrada
isoladamente ou em conjunto.
IV – A posição que mostre a maior dimensão da peça e possibilite o menor número de linhas
invisíveis nas outras vistas.

A Apenas os critérios I e II estão corretos.


B Apenas os critérios II, III e IV estão corretos.


C Apenas os critérios I, III e IV estão corretos.


Você assinalou essa alternativa (C)

D Todos os quatro critérios estão corretos.


Questão 2/10 - Desenho Técnico Mecânico

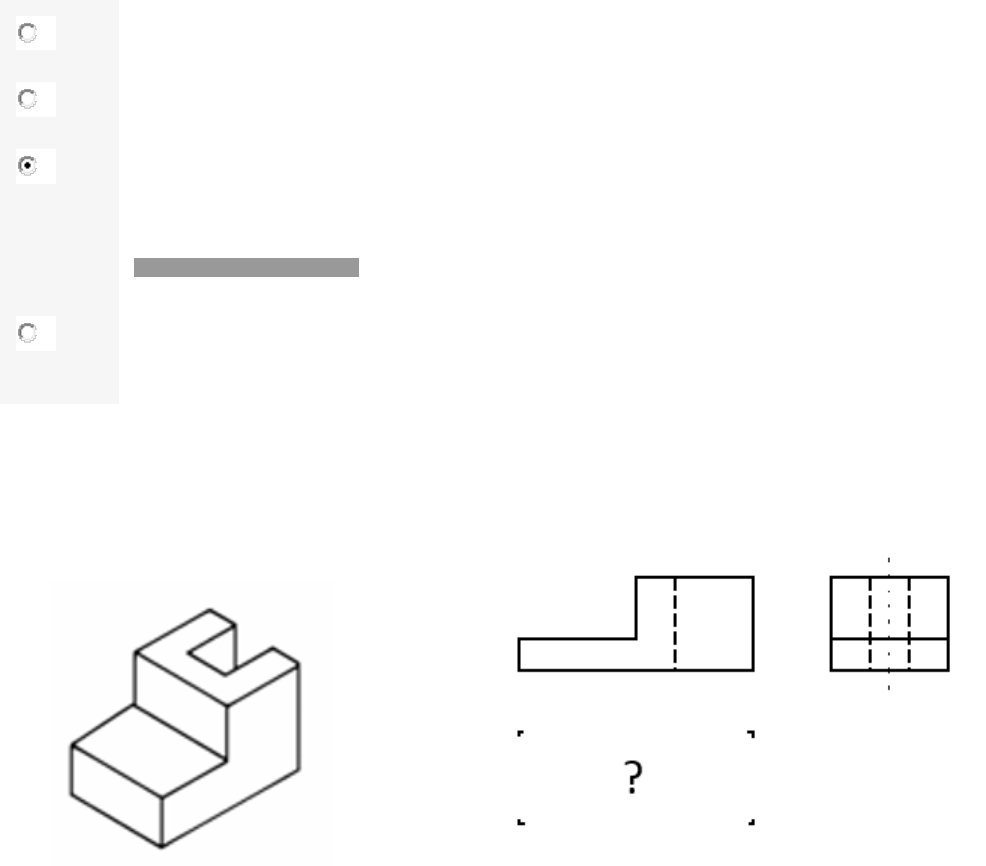

Analise a perspectiva isométrica dada, e assinale a alternativa que apresente a vista
ortogonal faltante.


A


B


C


D

Você assinalou essa alternativa (D)







Questão 3/10 - Desenho Técnico Mecânico
O Desenho Técnico é uma expressão gráfica que tem por finalidade a representação de
forma, dimensão e posição de objetos de acordo com as necessidades de um projeto. Para
uma padronização dos desenhos e para que eles sejam uma linguagem universal, é preciso
seguir alguns padrões. Nas representações ortogonais podemos utilizar dois tipos de projeção
das vistas, são eles 1° Diedro e 3° Diedro. Analise as proposições a seguir e marque V para
as verdadeiras ou F para as falsas, em relação a esses Diedros e marque a alternativa
correta:

( ) O sistema de projeção no 1º Diedro é conhecido como Método Alemão
( ) O sistema de projeção no 1º Diedro é adotado pela ABNT
( ) O sistema de projeção no 3º Diedro é adotado pela norma alemã DIN
( ) O sistema de projeção no 3º Diedro é conhecido como Método Americano

A V – V – V – V


B V – F – V – V


C F – V – V – F


D V – V – F – V


Você assinalou essa alternativa (D)

Questão 4/10 - Desenho Técnico Mecânico
De acordo com o desenho em perspectiva, qual das quatro alternativas apresenta as três
vistas ortogonais devidamente desenhadas?


Você não pontuou essa questão

A


B


C


D


Você assinalou essa alternativa (D)

Questão 5/10 - Desenho Técnico Mecânico
De acordo com a norma NBR que padroniza as dimensões das folhas utilizadas na execução
de desenhos técnicos, verifique qual alternativa apresenta corretamente o formato das folhas
de desenho com as seguintes dimensões: (297 x 420) e (594 x 841).

A A3 – A2


B A1 – A2


C A3 – A1


Você assinalou essa alternativa (C)

D A1 – A0


Questão 6/10 - Desenho Técnico Mecânico
Muitas vezes a visualização de um desenho apenas nas suas projeções ortogonais pode ser
complicado e pode-se amenizar tal fato com o uso de um desenho em perspectiva. Existem
alguns tipos de perspectivas em desenho técnico, porém a mais utilizada é a perspectiva
isométrica. Qual das perspectivas a seguir representa o ângulo correto para se desenhar uma
perspectiva isométrica?

A


B


C


Você assinalou essa alternativa (C)

D


Questão 7/10 - Desenho Técnico Mecânico
Analisando o desenho em perspectiva, responda qual alternativa apresenta as três vistas
devidamente desenhadas.

A


B


Você assinalou essa alternativa (B)

C


D


Questão 8/10 - Desenho Técnico Mecânico
De acordo com o desenho em perspectiva do Eixo , qual das quatro alternativas apresenta as
três vistas ortogonais no 1º diedro devidamente desenhadas?



A


B


C


D

Você assinalou essa alternativa (D)

Questão 9/10 - Desenho Técnico Mecânico
Em desenho técnico temos uma série de linhas que tem uma certa finalidade. As linhas de
cota são uns desses exemplos. Assinale a alternativa que completa corretamente a frase:

“ Na cotagem de um desenho técnico, as linhas auxiliares...”

A ... devem tocar as linhas de contorno do desenho.


B ... não devem tocar as linhas de contorno do desenho.


Você assinalou essa alternativa (B)

C ... devem tocar as linhas de contorno e devem ser linhas grossas.


D ... não devem tocar as linhas de contorno e devem ser linhas grossas.


Questão 10/10 - Desenho Técnico Mecânico
O Desenho Técnico é uma expressão gráfica que tem por finalidade a representação de
forma, dimensão e posição de objetos de acordo com as necessidades de um projeto. Para
uma padronização dos desenhos e para que eles sejam uma linguagem universal, é preciso
seguir alguns padrões. Nas representações ortogonais podemos utilizar dois tipos de projeção
das vistas, são eles 1° Diedro e 3° Diedro. Analise as proposições a seguir e marque V para
as verdadeiras ou F para as falsas, em relação a esses Diedros e marque a alternativa
correta:

( ) O sistema de projeção no 1º Diedro é conhecido como Método Alemão
( ) O sistema de projeção no 1º Diedro é adotado pela ABNT
( ) O sistema de projeção no 3º Diedro é adotado pela norma alemã DIN
( ) O sistema de projeção no 3º Diedro é conhecido como Método Americano

A V – V – V – V


B V – F – V – V


C F – V – V – F


D V – V – F – V


Você assinalou essa alternativa (D)
