Escalas e Dimensionamento

Prévia do material em texto

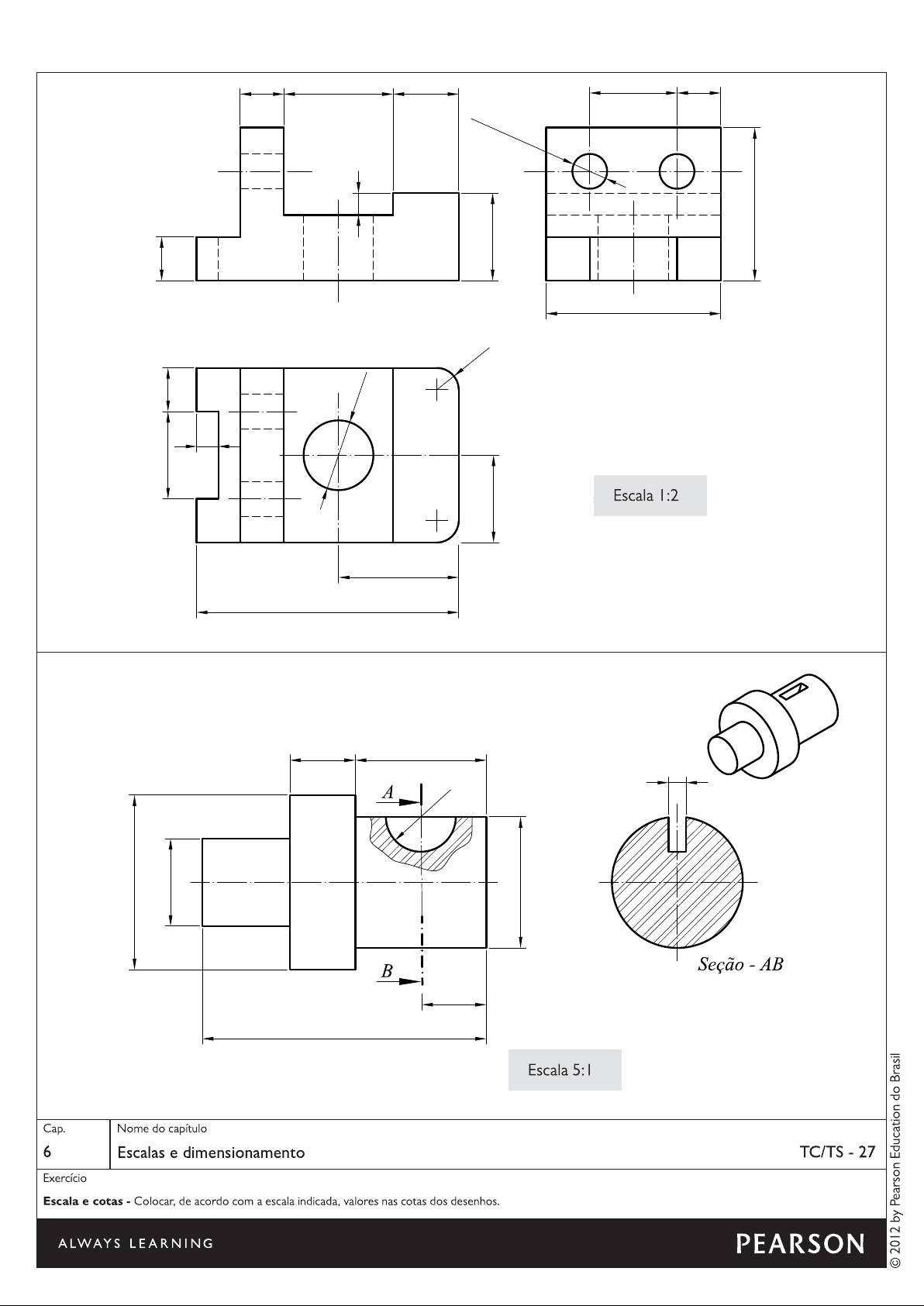

Escala 1:2 + A B Seção AB Escala 5:1 Nome do capítulo 6 Escalas e TC/TS 27 Exercício Escala e cotas - Colocar, de acordo com a escala indicada, valores nas cotas dos desenhos. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONEscala 12:1 Corte AA Escala I:I Nome do capítulo 6 Escalas e dimensionamento TC/TS 28.1 Exercício Escala e cotas - Respeitando a escala indicada, cotar desenho. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONdiedro A B A Corte AA Escala 1:2 Corte BB Nome do capítulo 6 Escalas e dimensionamento TC/TS 28.2 Exercício Escala e cotas - Respeitando a escala indicada, cotar desenho. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONRespeitando a escala indicada, colocar valores nas cotas do desenho. A 135. Vista de A Escala 1:2,5 Nome do capítulo 7 Vistas auxiliares e outras representações TC/TS 29 Exercício Vistas auxiliares © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONVista de A B A Vista de B Escala 1:2 Nome do capítulo 7 Vistas auxiliares e outras representações TC/TS 30 Exercício Vistas auxiliares com aplicação de escala - Sabendo que desenho foi feito em polegadas, colocar, de acordo com a escala indicada, valores nas cotas. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSON
