Exercícios de Projeções em Corte

Prévia do material em texto

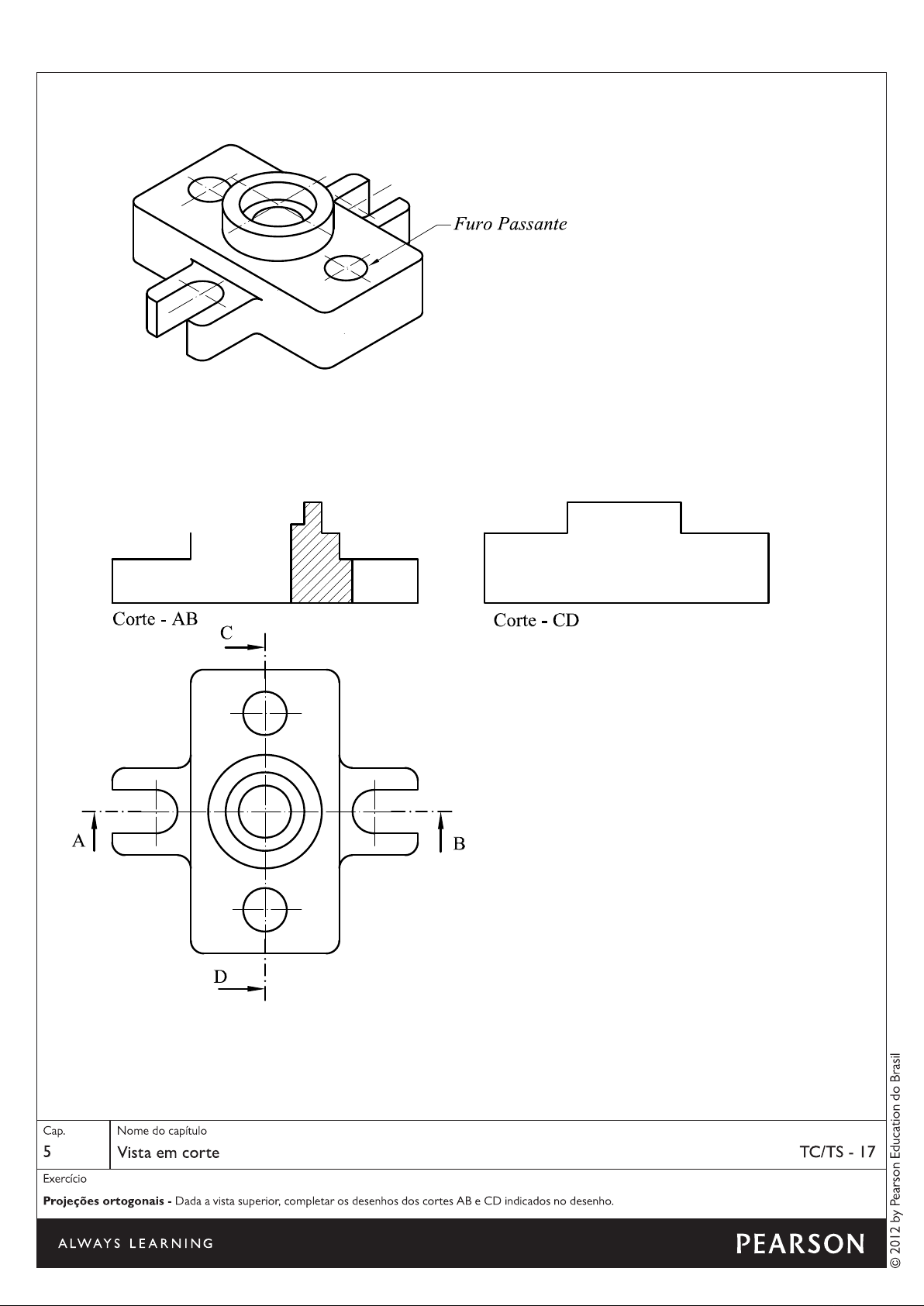

Furo Passante Corte AB Corte CD C A D Nome do capítulo 5 Vista em corte TC/TS 17 Exercício Projeções ortogonais - Dada a vista superior, completar os desenhos dos cortes AB e CD indicados no desenho. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONCorte AB A Nome do capítulo 5 Vista em corte TC/TS 18 Exercício Projeções em corte (corte em desvio) Dada a vista superior, completar os desenhos dos corte AB indicado no desenho. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONB C A D Raio 5 Corte AB Corte CD Cap. Nome do capítulo 5 Vista em corte TC/TS 19 Exercício Projeções em corte - Dada as vistas com os cortes AB e CD indicados na perspectiva, desenhar a vista superior e indicar os cortes aplicados. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSONFuros Passantes Corte AB A B Nome do capítulo 5 Vista em corte TC/TS 20 Exercício Projeções em corte - Dadas a perspectiva ea vista superior, completar desenho da vista de frente conforme corte indicado. © 2012 by Pearson Education do Brasil ALWAYS LEARNING PEARSON
