Lista de Eletromagnetismo



1

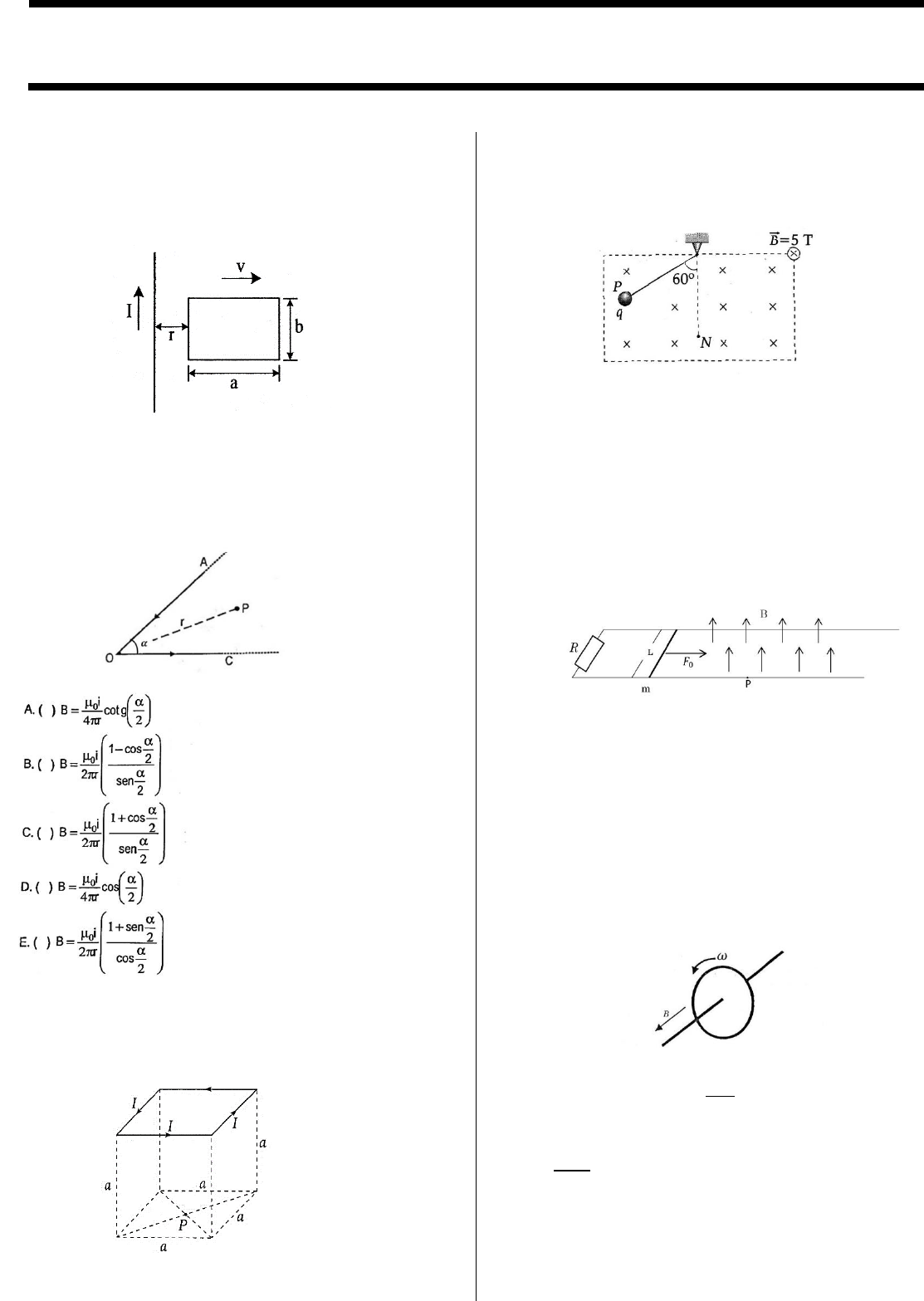

1. O fio condutor possui dimensões indicadas na figura a seguir.
Uma corrente i constante passa através de um fio condutor longo.
Uma espira retangular está a uma distância r do fio condutor e
possui as dimensões indicadas na figura abaixo. Determine a fem
induzida na espira se ela se afasta, no plano do papel, do fio com
velocidade v.






2. Dois fios AO e OC, conduzem correntes iguais. Uma das
extremidades de cada fio se estende até o infinito, enquanto a
outra forma o ângulo AOC igual a 𝛼, como mostra a figura. A
intensidade do campo magnético no ponto P, bissetor dos dois
fios e que se encontra a uma distância r do ponto O, é indicado
na alternativa:














3. Se em um perímetro de uma das faces de um cubo de lado a
circula uma corrente I, que indução magnética se estabelece no
ponto P?







4. A esfera de 60 g eletrizada com q = 4 mC, é solta de P dentro
de um campo magnético uniforme. Qual a velocidade em m/s
que terá a esfera ao passar pelo ponto mais baixo da trajetória
N, se a tração no fio isolante teve um acréscimo de 20% com
relação ao seu valor em P?





a) 26 b) 32 c) 42
d) 52 e) 22

5. Dois longos fios são conectados usando um conector de
resistência R. A distância entre os dois fios é L e a resistência
dos fios é desprezível. O condutor de massa m e comprimento
L pode deslizar sem atrito sobre o par de fios, em uma região
onde existe um campo de indução magnética uniforme B.




Uma força de intensidade 𝐹0 é exercida por um longo tempo
sobre o condutor, mantendo uma velocidade constante. Esta
força externa para de atuar quando o condutor passa por um
ponto P. Qual a distância percorrida pelo condutor, após passar
por P, antes de parar?

 6. Um disco metálico de raio R gira com uma velocidade angular
𝜔 em um plano onde existe um campo magnético B uniforme
e paralelo o eixo de rotação do disco. Determine a diferença
de potencial entre o centro e a borda do disco.




a) 𝜀 = 𝜔𝜋𝑅2𝐵 b) 𝜀 =
𝜔𝑅2𝐵
2

c) 𝜀 = 2𝜔𝜋𝑅2𝐵 d) 𝜀 = 𝜔𝑅2𝐵
e) 𝜀 =
𝜔𝜋𝑅2𝐵
2


7. Uma partícula positiva de massa m e carga q adentra
perpendicularmente uma região I, onde age apenas o campo
magnético �⃗� , conforme indica o ponto 1 da figura, e com uma
velocidade v. Após descrever uma trajetória sobre a ação





2
exclusiva do campo magnético, a partícula adentra uma região
II, na qual age exclusivamente um campo elétrico �⃗� vertical
para cima, mostrado no ponto 2. Assinale a alternativa que
corresponde ao intervalo de tempo decorrido entre o instante
que a partícula tem velocidade horizontal para a direita na
região I e o instante em que a sua velocidade tem essa mesma
direção e sentido na região II. Despreze os efeitos da gravidade
em ambas regiões.










8. Um condutor retilíneo de comprimento l se encontra em um
campo uniforme de intensidade B. Calcular a diferença de
potencial entre o eixo de rotação e os extremos do condutor
quando esse gira no plano, perpendicular as linhas de campo,
a uma velocidade angular 𝜔. Considere que o eixo de rotação
passa por:







a) No extremo P.
b) No extremo O.
c) No extremo Q.

9. Uma barra condutora de comprimento l pode girar livremente em
torno do ponto O. Nesta região existe um campo gravitacional
vertical para baixo e um campo magnético uniforme B, como
indicado na figura. A barra é então liberada da posição
mostrada. Determine a diferença de potencial entre as
extremidades da barra em função de g, B, l e 𝜃.
Dado: Momento de inércia da barra em torno do seu centro da
sua extremidade 𝐼 =
𝑚𝑙2
3
.








10. Quando a corrente na porção do circuito mostrada na figura é
de 2 A e aumenta à taxa de 1A/s, a ddp medida 𝑉𝑎𝑏 = 8 V.
Quando a corrente é de 2 A e diminui à taxa de 1 A/s, a ddp
medida é 𝑉𝑎𝑏 = 4 V. Assim, os valores de R e L são,
respectivamente:


















11. A figura a seguir mostra uma espira quadrada de lado 0,5 m e
resistência 10 Ω. O vetor indução magnética tem módulo igual
a 1 T. Qual o trabalho realizado ao puxar toda a espira para fora
do campo lentamente e com velocidade constante em 2s.





12. Uma extremidade de um trilho de largura l e resistência R é
conectada a um capacitor carregado de capacitância C,
carregado a uma tensão 𝑉0. A indutância é desprezível. O
sistema é colocado em um local onde age um campo magnético
uniforme de indução B, como mostrado na figura. Determine em
função de R, m, l, B, C e 𝑉0 a velocidade máxima da barra.











13. Considere uma espira circular feita de material elástico e
inserida em um campo magnético uniforme. O raio inicial da
espira é R, o valor inicial do campo magnético é B e a espira
encontra-se com o seu plano perpendicular ao vetor �⃗� ,
conforme mostra a figura. No instante t = 0, o campo magnético
começa a crescer linearmente a uma taxa de ∆𝐵 T/s.
Simultaneamente, o raio começa a decrescer, também
linearmente a uma taxa de ∆𝑟 m/s. Escreva o valor da fem
induzida em função do tempo.




Gabarito:
1. 𝜀 =
𝜇𝑖𝑣𝑎𝑏
2𝜋𝑟(𝑟+𝑎)

2. C
3. 𝐵𝑃 =
2√6𝜇𝐼
15𝜋𝑎

4. C
5. ∆𝑆 =
𝑚𝐹0𝑅
2
𝑙4𝐵4

6. B
7.C
8. a) 𝜀 =
𝐵𝜔𝑙2
2

 b) 𝜀 =
𝐵𝜔𝑙2
8

 c) 𝜀𝑃𝑄 =
9𝐵𝜔𝑙2
32
 𝜀𝑃′𝑄 =
𝐵𝜔𝑙2
32

9. 𝜀 =
𝐵𝑙2
2
√
3𝑔 sen𝜃
𝑙

10. A
11. 3,125 ∙ 10−3 J
12. 𝑣𝑚á𝑥 =
𝐵𝑙𝐶𝑉0
𝑚+𝐵2𝑙2𝐶

13. 𝜀(𝑡) = −𝜋(𝑅0 − ∆𝑟𝑡)(𝑅0∆𝐵 − 2𝐵0∆𝑟 − 3∆𝐵∆𝑟𝑡)
14. 𝑇 = 2𝜋√
𝑚𝐿(𝜌𝐿 +𝑅)
𝜀𝑙𝐵







3
14. A figura indica dois trilhos paralelos entre si de comprimento
2L. As extremidades são conectadas a duas baterias idênticas
de força eletromotriz 𝜀. Um condutor de massa m repousa
sobre os trilhos, de forma que ele pode deslizar
progressivamente ao longo deles. O sistema é colocado em
uma região onde age um campo perpendicular de indução
magnética B. Partindo do princípio de que a resistência da
ligação em ponte é R, e a resistência por unidade de
comprimento de cada um dos trilhos é 𝜌, encontrar o período
de pequenas oscilações induzidas por deslocamentos da
ligação em ponte a partir da posição de equilíbrio.
Desconsiderar amortecimento, resistência interna das fontes,
resistência de contato entre trilhos e condutor e a indutância
do sistema.

































Gabarito:
1. 𝜀 =
𝜇𝑖𝑣𝑎𝑏
2𝜋𝑟(𝑟+𝑎)

2. C
3. 𝐵𝑃 =
2√6𝜇𝐼
15𝜋𝑎

4. C
5. ∆𝑆 =
𝑚𝐹0𝑅
2
𝑙4𝐵4

6. B
7.C
8. a) 𝜀 =
𝐵𝜔𝑙2
2

 b) 𝜀 =
𝐵𝜔𝑙2
8

 c) 𝜀𝑃𝑄 =
9𝐵𝜔𝑙2
32
 𝜀𝑃′𝑄 =
𝐵𝜔𝑙2
32

9. 𝜀 =
𝐵𝑙2
2
√
3𝑔 sen𝜃
𝑙

10. A
11. 3,125 ∙ 10−3 J
12. 𝑣𝑚á𝑥 =
𝐵𝑙𝐶𝑉0
𝑚+𝐵2𝑙2𝐶

13. 𝜀(𝑡) = −𝜋(𝑅0 − ∆𝑟𝑡)(𝑅0∆𝐵 − 2𝐵0∆𝑟 − 3∆𝐵∆𝑟𝑡)
14. 𝑇 = 2𝜋√
𝑚𝐿(𝜌𝐿 +𝑅)
𝜀𝑙𝐵
