# SUSPENSÃO DIANTEIRA (BENGALAS)
 Ferramentas Utilizadas: Chave; Chave;
x Desmontagem da Suspensão
x Afrouxar levemente o parafuso da tampa do garfo para facilitar a desmontagem na bancada.

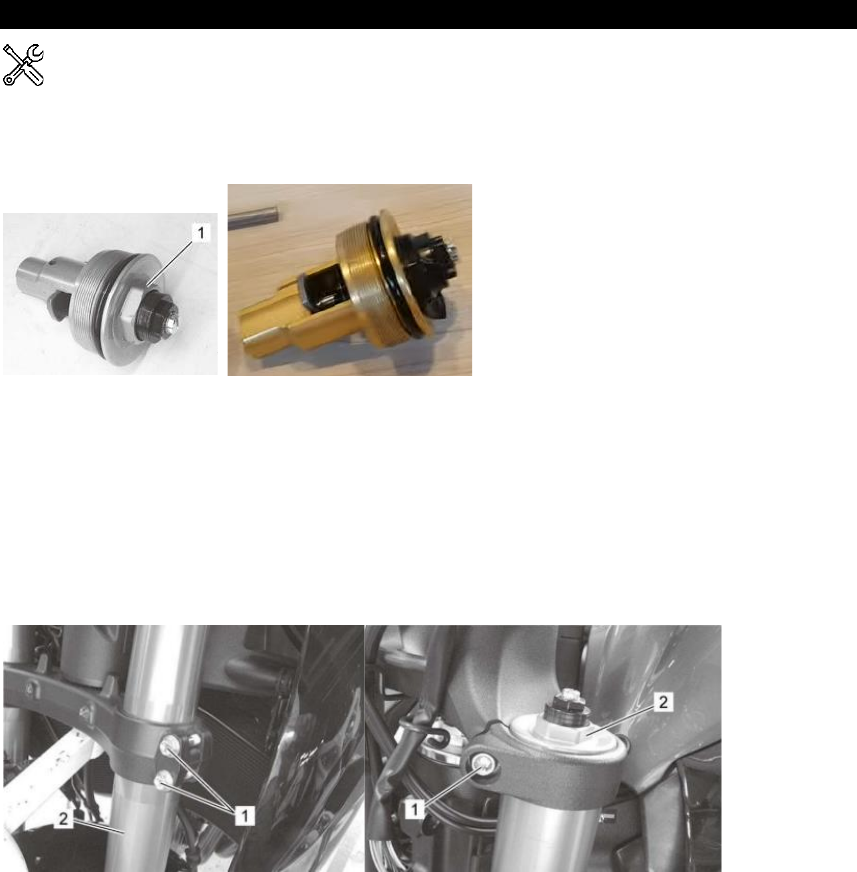

(Parafuso da tampa do garfo)
x Afrouxar os 2 parafusos da braçadeira inferior do garfo, e em seguida afrouxar o parafuso da
braçadeira superior do garfo segurando o garfo com a mão para ele não escorregar. Antes de
iniciar a retirada da suspensão, medir a altura do tubo com um paquímetro e registrar para
manter o padrão na montagem. (Padrão da GSX S1000 -> 10mm)
Agora é só puxar o garfo com as duas mãos para baixo, com bastante cuidado para não
arranhar o tubo. Não deve sair com muito esforço. Se isso estiver ocorrendo basta afrouxar
mais um pouco os parafusos.

1- Parafusos inferiores / superior da braçadeira do garfo; 2- Parafuso da tampa do garfo
Desmontagem do garfo dianteiro
x Na etapa anterior foi realizado um leve afrouxo do parafuso da tampa do garfo. Agora
concluímos o desaperto do parafuso da tampa (Ela não solta sem antes realizar as etapas
seguintes).
x Neste momento o tubo externo estará “solto”, porém, se faz necessário a compressão da
mola, com o auxilio da ferramenta especial, para que o conjunto possa sair por completo.
x O tubo interno possui dois furos, um de cada lado, onde a ferramenta especial é encaixada e
ao pressionar o retentor da mola, será possível visualizar a contraporca que prende o
conjunto.

1– Parafuso da tampa / 2- Furos do retentor da mola
x Ao mesmo tempo em que é realizada força para comprimir a mola do garfo, deve-se
posicionar a segunda ferramenta especial (chapa de aço), entre o espaçador e a contraporca.
Obs: No manual mostra o retentor de mola (2), uma peça que se assemelha a uma tampa na
base do espaçador, porém, nos vídeos assistidos este item não é percebido.


1- Contraporca / 2- Espaçador
x Agora basta remover a tampa do garfo afrouxando a contraporca. Para isso utiliza-se duas
chaves de boca (n.º 17 e n.º 14 ou n.º 19), onde uma das chaves mantem a base da tampa do
parafuso fixa e a outra afrouxa a contraporca. Não exige grande torque. Assim que realizar o
movimento de soltura, a torre estará solta e poderá ser retirada com as mãos.
Obs: Verificar e medir a posição da porca, pois a sua posição interfere no acerto de SAG
(Ajuste de Suspensão).

 1- Contraporca / 2- Base da tampa do parafuso

Após a retirada da tampa do parafuso Registrar posição da porca antes da desmontagem

x Para soltar a ferramenta especial (chapa de aço), voltamos a comprimir a mola do garfo e
então puxa-se a ferramenta. Após retirar a ferramenta especial (chapa de aço), lentamente
soltamos a ferramenta utilizada para realizar a compressão da mola.
x Agora retira-se o espaçador, a haste de ajuste, a contraporca e a mola. Obs: Prestar atenção
na posição da mola, e registrar para não a montar invertida.

1 – Haste de ajuste / 2 – Contraporca
x Para a retirada do óleo, deve-se inverter o garfo de cabeça para baixo e realizar o movimento
de vai e vem da do conjunto interno. Em seguida manter o garfo invertido por alguns minutos
até drenar todo o óleo.

x Agora deve-se remover o retentor de pó e a trava do retentor de óleo com o auxílio de uma
chave de fenda. Obs: Todo cuidado é pouco para não arranhar o tubo interno e não danificar a
base do tubo externo. Para isso deve-se utilizar um pano ou uma borracha fina entre a
ferramenta e a peça retirada para evitar danificar algum componente.


1 – Retentor de pó / 2 – Trava do retentor de óleo
x Para remover o retentor de óleo, o tubo interno deve ser puxado para fora. Em alguns vídeos
o tubo interno sai sem precisar forçar, mas na maioria é necessário realizar uma força
contrária (pancadas) para que o conjunto se solte. Para isso segure com uma mão e o externo
com outra, e realize movimento de puxar em sentidos contrários, realizando leves pancadas
até o conjunto se soltar.

1 – Retentor de óleo / 2 – Tubo Interno
x Após a separação do tubo interno do tubo externo, teremos a seguinte apresentação.

1 – Bucha do tubo interno / 2 – Bucha do tubo externo / 3 – Anel do retentor de óleo / 4 –
Retentor de óleo / 5 – Trava do retentor de óleo / Retentor de pó
x Remover todos os itens citados acima (Buchas, anel, retentor de óleo, trava e retentor de
pó). Todo o conjunto é preso pela bucha do tubo interno. A bucha do tubo interno encontra-se
em uma cavidade feita no próprio tubo, onde deve ser removida com o apoio de uma chave de
fenda. Não é preciso deformar a peça para remove-la. Basta posicionar a chave de fenda no
espaço que a peça apresenta e realizar uma leve torção da chave até que a bucha se solte da
cavidade. Depois basta solta-la com a mão. Todo o restante do conjunto será removido com as
mãos. Obs: Registrar o posicionamento de todos os itens para não realizar a montagem
errada. O anel do retentor, por exemplo, possui um lado arredondado e o outro lado reto. O
próprio retentor de óleo também possui lado correto de instalação. Se um destes itens
forem instalados do lado errado, o óleo irá vazar.

1 – Bucha do tubo interno / 2 – Cavidade / 3 – Espaço onde a chave deve ser posicionada
x Para a desmontagem completa da suspensão, remova o parafuso da haste do amortecedor
com o auxilio de uma ferramenta especial (fixador do tubo interno 09940–30221) e a haste do
amortecedor.
(PESQUISAR SOBRE O AJUSTE PARA TIRAR O PARAFUSO DA PARTE DE BAIXO – EXTENSÃO)
(VER SE É VANTAJOSO PRODUZIR A FERRAMENTA ESPECIAL COM UM TUBO DE ALUMÍNIO)

1 – Parafuso da Haste 1 – Haste do amortecedor
x Limpeza da Suspensão
Papel toalha para não soltar fiapo (fio de cabelo já pode contaminar o óleo)
utilizar limpa freio ou limpa contato de eletrônica para limpar as peças da suspensão
limpar todas as peças do conjunto (externo e interno)
x Inspeção do garfo dianteiro
Página: 881

x Montagem da Suspensão ... Montagem da Suspensão
