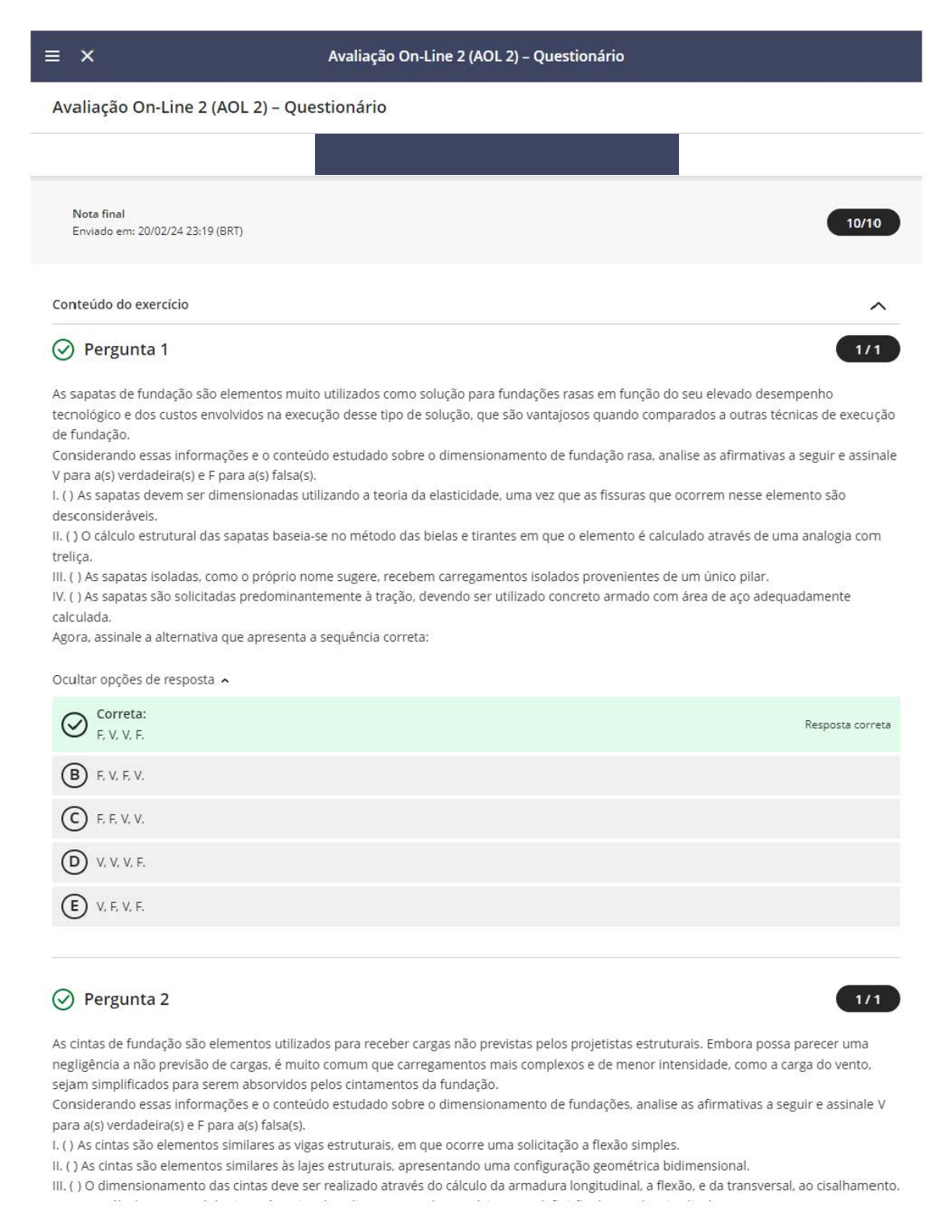

= X Avaliação On-line 2 (AOL 2) - Questionário
Ava liação On-line 2 (AOL 2) - Questionário
Andre Luis de Sa
Nota fi nal
Enviado em: 20/02/ 24 23:19 (BRT)
Conteúdo do exercício
0 Pergunta 1 *"* As sapatas de fundação são elementos muito utilizados como solução para fundações rasas em função do seu elevado desempenho
tecnológico e dos custos envolvidos na execução desse tipo de solução, que são vantajosos quando comparados a outras técnicas de execução
de f undação.
Considerando essas informações e o conteúdo estudado sobre o dimensionamento de fundação rasa, analise as afirmativas a seguir e assinale
V para a(s) verdadei ra(s) e F para a(s) falsa(s).
1. ()Assapatas devem ser dimensionadas utilizando a teoria da elasticidade, uma vez que as fissuras que ocorrem nesse elemento são
desconsideráveis.
li. () O cálculo estrutural das sapatas baseia-se no método das bielas e ti rantes em que o elemento é calculado através de uma analogia com
treliça.
Ili. ( ) As sapatas isoladas, como o próprio nome sugere, recebem carregamentos isolados provenientes de um único pilar.
IV. ( ) As sapatas são solicitadas predominantemente à tração, devendo ser utilizado concreto armado com área de aço adequadamente
calcu lada.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta A
Correta:
F, V, V, F.
® F,V, F,V.
© F, F,V,V.
® V,V,V,F.
© V, F.V, F.
0 Pergunta 2
Resposta correta
*"* As cintas de fundação são elementos utilizados para receber cargas não previstas pelos projetistas estruturais. Embora possa parecer uma
negligência a não previsão de cargas, é muito comum que carregamentos mais complexos e de menor intensidade, como a carga do vento,
sejam simplificados para serem absorvidos pelos cintamentos da fundação.
Considerando essas informações e o conteúdo estudado sobre o dimensionamento de fundações, analise as afirmativas a seguir e assinale V
para a(s) verdadei ra(s) e F para a(s) falsa(s).
1. () As cintas são elementos similares as vigas estrutu rais, em que ocorre uma solicitação a flexão simples.
li. () As cintas são elementos similares às lajes estruturais, apresentando uma configuração geométrica bidimensional.
Ili. ( ) O dimensionamento das cintas deve ser realizado através do cálculo da armadura longitudinal. a flexão, e da transversal, ao cisalhamento.
IV. ( ) No cálcu lo estrutural de cintas é opcional analisar as armaduras mínimas na detiniçao das aço longitudinal.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta A
® V, F,V,V.
® V,V,V,F.
© F, F,V,V.
(2) Corret a:
V, F, V, F.
© F,V, F,V.
0 Pergunta 3
Resposta correta
*"* As estacas são elementos de fundação profunda utilizadas quando as camadas do solo mais superficial são menos resistentes. Caracterizam-se
por serem submetidas à flexão composta, isto é, sofrem problemas de compressão associados à flexão simples.
Considerando essas informações e os conteúdos estudados sobre d imensionamento de fundação profunda, analise as asserções a seguir e a
relação proposta entre elas:
1. O dimensionamento de estacas é real izado através da utilização de ábacos específicos para problemas de flexão composta, onde calcula-se
parâmetros relacionados à compressão e à flexão.
Porque:
li. A transmissão de cargas das estacas para o maciço de solo ocorre devido à compressão da base e também devido ao atrito na lateral.
A seguir, assinale a alternativa correta :
Ocultar opções de resposta A
@ As asserções I e li são proposições verdadeiras, e a li é uma justificat iva correta da 1.
@ As asserções I e li são proposições falsas.
Corret a:
As asserções I e li são proposições verdadeiras, mas a li não é uma justificativa correta da 1.
Resposta correta
@ A asserção I é uma proposição verdadeira, e a li é uma proposição falsa.
© A asserção I é uma proposição falsa, e a li é uma proposição verdadei ra.
0 Pergunta 4 *"* As sapatas são elementos de fundação rasa que apresentam uma subclassificação dependendo dos tipos de carregamentos que recebem, da
quantidade de pilares que descarregam nele e da geometria que apresentam em planta.
Considerando essas informações e os conteúdos estudados sobre d imensionamento de fundação rasas, analise as informações apresentadas
a seguir e relacione-as com suas respectivas ca racterísticas:
1) Sapata associada.
2) Sapata isolada.
3) Sapata alavanca.
4) Sapata corrida.
() Su porta cargas que vêm de elementos contínuos com cargas distribuídas linearmente, como muros e pilares ao longo de um mesmo
al inlhamento.
() Quando duas ou mais sapatas isoladas ficam próximas demais por falta de espaço ou por uma questão estrutural.
() Usada quando a base da sapata não coincide com o centro de gravidade do seu pilar porque está perto de divisas de terreno.
() É o tipo de fundação superficial mais simples e a mais usada na construção civil, que suporta os esforços de apenas um pi lar.
Agora, assina le a alternativa que apresenta a sequência correta:
Ocultar opções de resposta A
® 1,4, 3,2.
Corret a:
4, 1, 3, 2.
Resposta correta
© 1,4,2,3.
® 3,2,4,1.
© 4,2,3,1.
0 Pergunta 5 *"* As sapatas podem ser classificadas, quanto a sua r igidez, em esbeltas ou rígidas. Um engenheiro deseja realizar essa análise numa sapata
retangula r de 1 20 x 160 cm com altura de 80 cm, que recebe carregamentos de um pi lar 20 x 60 cm.
Considerando essas informações e o conteúdo estudado sobre d imensionamento de fundação rasa, é possível afirmar que:
Ocultar opções de resposta A
@ a sapata é flexível, pois a altura é superior a 1/5 da diferença entre a maior dimensão da sapata e do pilar.
Corret a:
a sapata é rígida, pois a altura é superior a 1/ 3 da diferença entre a maior dimensão da sapata e do pilar.
@ a sapata é rígida, pois a altura é inferior a 1/ 3 da diferença entre a maior dimensão da sapata e do pilar.
@ a sapata é flexível, pois a altura é superior a 1/3 da diferença entre a maior dimensão da sapata e do pilar.
© a sapata é rígida, pois a altura é superior a 1/ 5 da diferença entre a maior dimensão da sapata e do pilar.
0 Pergunta 6
Resposta correta
*"* Uma sapata isolada apresenta as seguintes dimensões: comprimento de 120 cm, largura de 100 cm e 40 cm de altura. Essa sapata recebe
carregamento de um pilar de 25 x 45 cm com carga a compressão de cá lculo de 1260 kN. No cálculo da sapata, a altura útil foi considerada
como 90% da altu ra tota l do elemento.
Considerando essas informações e o conteúdo estudado sobre d imensionamento de fundação rasa, é possível afirmar que:
Ocultar opções de resposta A
@ a tensão cisalhante de punção é de 0,45 kN/cm2 •
@ a tensão cisalhante de punção é de 0,30 kN/cm2 •
<-.9 a tensao cisalhante de punçao é de 0.40 KN/cm2•
Correta:
a tensão cisalhante de punção é de 0.25 kN/cm2•
Resposta correta
© a tensão cisalhante de punção é de 0.20 kN/cm2•
0 Pergunta 7 *"* Um.a sapata isolada recebe dois carregamentos de cá lculo de um pilar 20x60 cm: uma carga de compressão de 800 kN e uma carga de
momento fletor 9500 kN*cm. Essa sapata será dimensionada com concreto C35 e aço CA-50. e apresenta as dimensões de 1 OOx 140 cm e
altura de 60 cm. sendo utilizado uma altura útil de 90% da altu ra tota l.
Considerando essas informações e o conteúdo estudado sobre d imensionamento de fundação rasa. analise as afirmativas a seguir e assinale V
par.a a(s) verdadei ra(s) e F para a(s) falsa(s):
1. () A carga de tração no tirante é de 230 kN e deve ser utilizada no d imensionamento da armadura longitudinal.
li. () A área de aço longitud inal calculada considerando apenas a carga de compressão é de aproximadamente 3.40 cm'.
Ili. ( ) A área de aço longitud inal calculada ao longo da direção as considerando a carga de momento é 4.05 cm'.
IV. ( ) A área de aço longitudinal calcu lada ao longo da direção bs considerando a carga de momento é 7, 12 cm'.
Agora. assina le aalternativa que apresenta a sequência correta:
Ocultar opções de resposta A
Correta:
F, V. V, F.
® V, F, F,V.
© V,V,V,F.
® F,V, F,V.
© V, F,V, F.
0 Pergunta 8
Resposta correta
*"* Um pilar de 30 x 60 cm recebe uma carga de compressão de cá lculo de 1200 kN. descarregamento num bloco de 150 x 180 cm. Sabe-se que o
bloco será executado apenas com concreto armado com resistência característica de 30 MPa, descarregando num solo de resistência de 0,30
MPa.
ao.o
70,0
1 1 1
60,0 -7--r-,-------,--
1 1 1 1 ----,--r-,--r-~-------,-----
50,0
_________ J __ L_J _________ --
1 1 1 1
_J __ L_J __ L_J _______ J __ L __
1 1
40,0 -+--1--~--1----1---- - ◄ --1---
30,0 1 ........ ! ________ --,-______ "' __ _
o.o o.s 1,0 1,5 2,0 2,5 3,0 3,S
I
Considerando essas informações e o conteúdo estudado sobre classificação de pilares, é possível afirmar que:
Ocultar opções de resposta A
Correta:
(2) o bloco deve apresentar altura mínima de aproximadamente 86 cm para que não seja necessária a utilização de
armaduras.
Resposta correta
@ o bloco deve apresentar altura mínima de aproximadamente 50 cm, sendo necessária a utilização de armaduras.
© o bloco deve apresentar altura mínima de aproximadamente 50 cm para que não seja necessária a utilização de armaduras.
@ o bloco deve apresentar altura mínima de aproximadamente 112 cm para que não seja necessária a utilização de armaduras.
© o bloco deve apresentar altura mínima de aproximadamente 86 cm, sendo necessária a utilização de armaduras.
0 Pergunta 9 *"* Os blocos de estacas são importantes elementos estruturais, responsáveis por receber diretamente o ca rregamento dos pilares e transmitir as
estacas. Seria impossível a utilização de duas ou mais estacas para receber os carregamentos de um pilar sem a utilização dos blocos de
estacas.
Considerando essas informações e o conteúdo estudado sobre d imensionamento de fundação profunda, analise as afirmativas a seguir.
1. O dimensionamento dos blocos deve ser realizado através do método das bielas e tirantes.
li. Os blocos de estaca também são conhecidos como blocos de coroamento ou blocos de fundação.
Ili. Os blocos são considerados elementos planos, isto é, as t rês dimensões apresentam a mesma ordem de grandeza.
IV. As tensões de compressão das bielas devem ser verificadas na região próxima as estacas.
Está correto apenas o que se afirma em:
Ocultar opções de resposta A
0 Correta: 1, li e IV.
® 1 e Ili.
© 1, Ili e IV.
® li, Ili e IV.
© li e IV.
0 Pergunta 1 O
Resposta correta
*"* Uma cinta de fundação será uti lizada para receber carregamentos não previstos em projeto estrutu ral e também para tornar a edificação
indeslocável. No cálcu lo observou-se que a cinta teria dimensões de 18 x 35 cm e estaria submetida a uma carga cisa lhante de cálculo de 200
kN. Optou-se por util izar concreto C20 e aço CA-50.
Considerando essas informações e o conteúdo estudado sobre introdução do dimensionamento de fundações. é possível afirmar que:
Ocultar opções de resposta A
@ é opcional a utilização de armadura transversal na cinta.
@ a armadura transversal deve ser de aproximadamente 6.32 cm' por metro.
© a armadura transversal deve ser de aproximadamente 7.45 cm' por metro.
@ a armadura transversal deve ser de aproximadamente 8.1 5 cm' por metro.
Corret a:
a armadura transversal deve ser de aproximadamente 9.65 cm' por metro.
~ Comentár ios
Comentários para o aluno
Seu instrutor não fez comentários
Resposta correta
