6

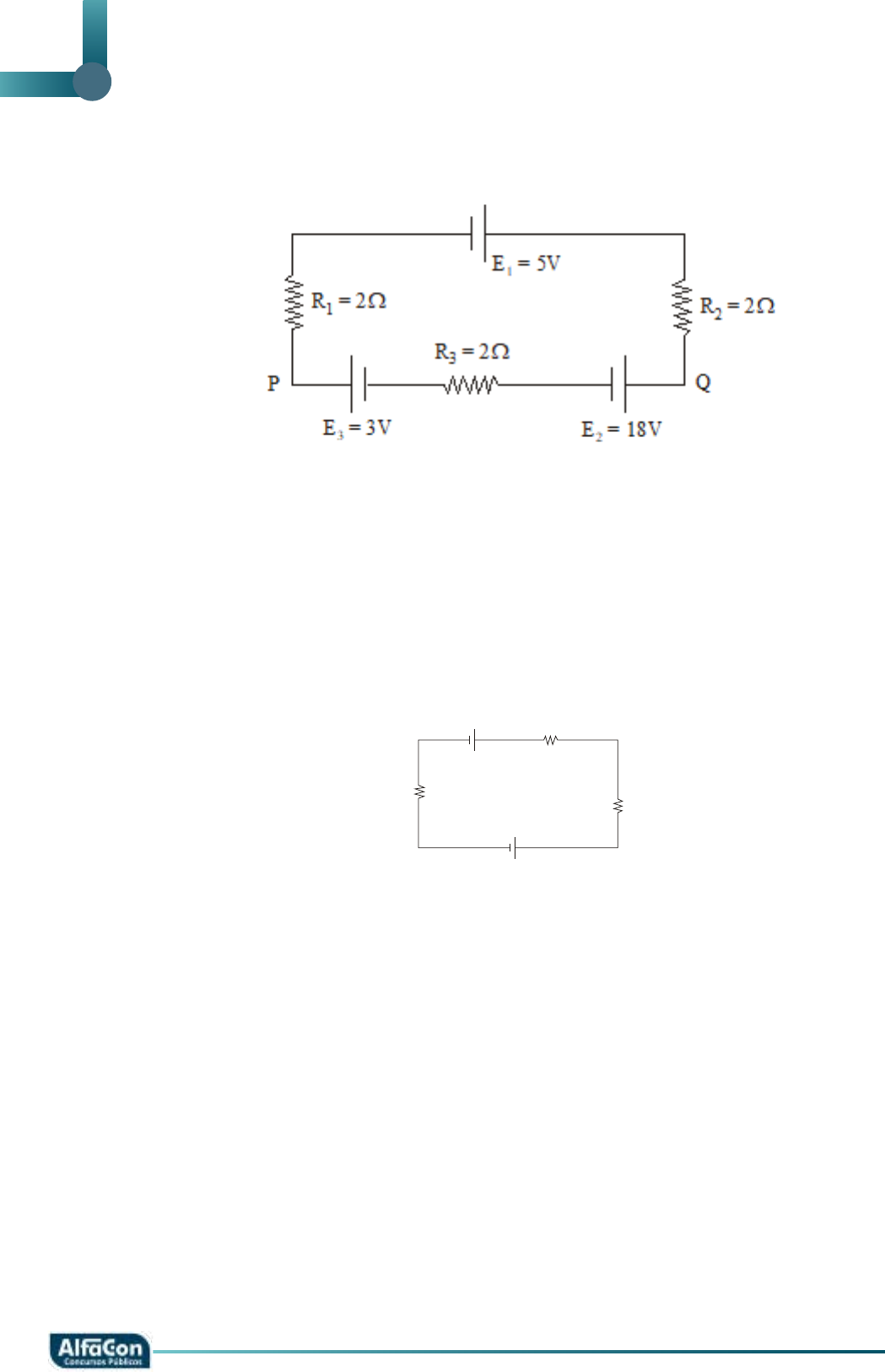

8. (UFSCar SP) Considere o circuito da figura abaixo, onde estão associadas três resistências
(R1, R2 e R3) e três baterias (E1, E2, E3) de resistências internas desprezíveis:
Um voltômetro ideal colocado entre Q e P indicará:
a) 11 V
b) 5 V
c) 15 V
d) 1 V
e) zero
9. (UEL PR) Pelo circuito elétrico esquematizado flui uma corrente elétrica
2,5V
7,5V
4,0Ω
4,0Ω
2,0Ω
A diferença de potencial, em volts, nos terminais do resistor de 2,0 Ω e a potência nele dissi-
pada, em watts, são, respectivamente,
a) 1,0 e 0,50
b) 1,0 e 2,0
c) 2,0 e 2,0
d) 2,0 e 4,0
e) 4,0 e 8,0
EXERCÍCIOS 7
10. (UNIFOR CE) Considere o circuito elétrico esquematizado abaixo e os valores indicados
nos elementos constituintes.
Nesse circuito é correto afirmar que a
a) intensidade da corrente elétrica em R1 vale 4A.
b) intensidade da corrente elétrica em R2 vale 3A.
c) ddp entre os pontos A e B vale 8 V.
d) potência elétrica dissipada em R1 vale 25 W.
e) potência elétrica dissipada em R2 vale 20 W.
GABARITO
1. A
2. D
3. A
4. A
5. A
6. C
7. E
8. A
9. A
10. E
