287TÓPICO 4 | ENERGIA E POTÊNCIA ELÉTRICA
Carros: motores a combustão versus motores elétricos
Carros elétricos começaram a ser vendidos comercialmente nos últimos anos. Embora o primeiro
modelo de motor elétrico para automóveis tenha sido desenvolvido em 1884, fatores como a baixa auto­
nomia de uma carga completa, a demora para recarregar a bateria e a facilidade do acesso ao petróleo já
no início do século XX fizeram com que motores a combustão dominassem o mercado durante pratica­
mente um século inteiro.
Nos anos 1990, já havia uma grande preocupação sobre o que aconteceria quando a reserva de petró­
leo da Terra acabasse, e ainda mais alarmantes foram as discussões no início deste século sobre poluen­
tes emitidos pela crescente população de carros e sua relação com o aquecimento global.
Carros elétricos apresentam a vantagem de não emitir poluentes, como monóxido de carbono, ozônio,
chumbo, entre outros, já que não há queima de combustível. Porém, um aspecto que frequentemente
passa despercebido por todos é a eficiência energética desses carros.
Um motor a combustão tem várias perdas de energia. A própria explosão, embora seja o princípio de
funcionamento para mover os pistões, causa uma geração de calor imensa que, além de não ser aprovei­
tada, precisa ser dissipada para que o motor não superaqueça. A energia utilizada para resfriar o motor,
portanto, também vem do combustível. Quando se calcula a quantidade de energia gerada por um tanque
de combustível versus a quantidade de energia para mover o carro, a eficiência energética fica em torno
dos 15%. Já um carro elétrico, que não consegue carregar em sua bateria a mesma quantidade de ener­
gia que pode ser gerada por um tanque cheio de combustível, necessariamente requer que seu motor seja
mais eficiente. O fato de o motor elétrico
não depender de combustão para traba­
lhar, por si só, já causa uma diferença
imensa em sua eficiência. Levando em
consideração toda a parte tecnológica apli­
cada, a eficiência de um motor elétrico de
carro é superior a 90%.
Muitos países já criaram estratégias
para banir a venda de carros com motor a
combustão nas próximas décadas. Norue­
ga, China, Índia, França e Inglaterra são
alguns exemplos, sendo que a Noruega
tem planos para implementar essas me­
didas já em 2025.
Ampliando o olhar

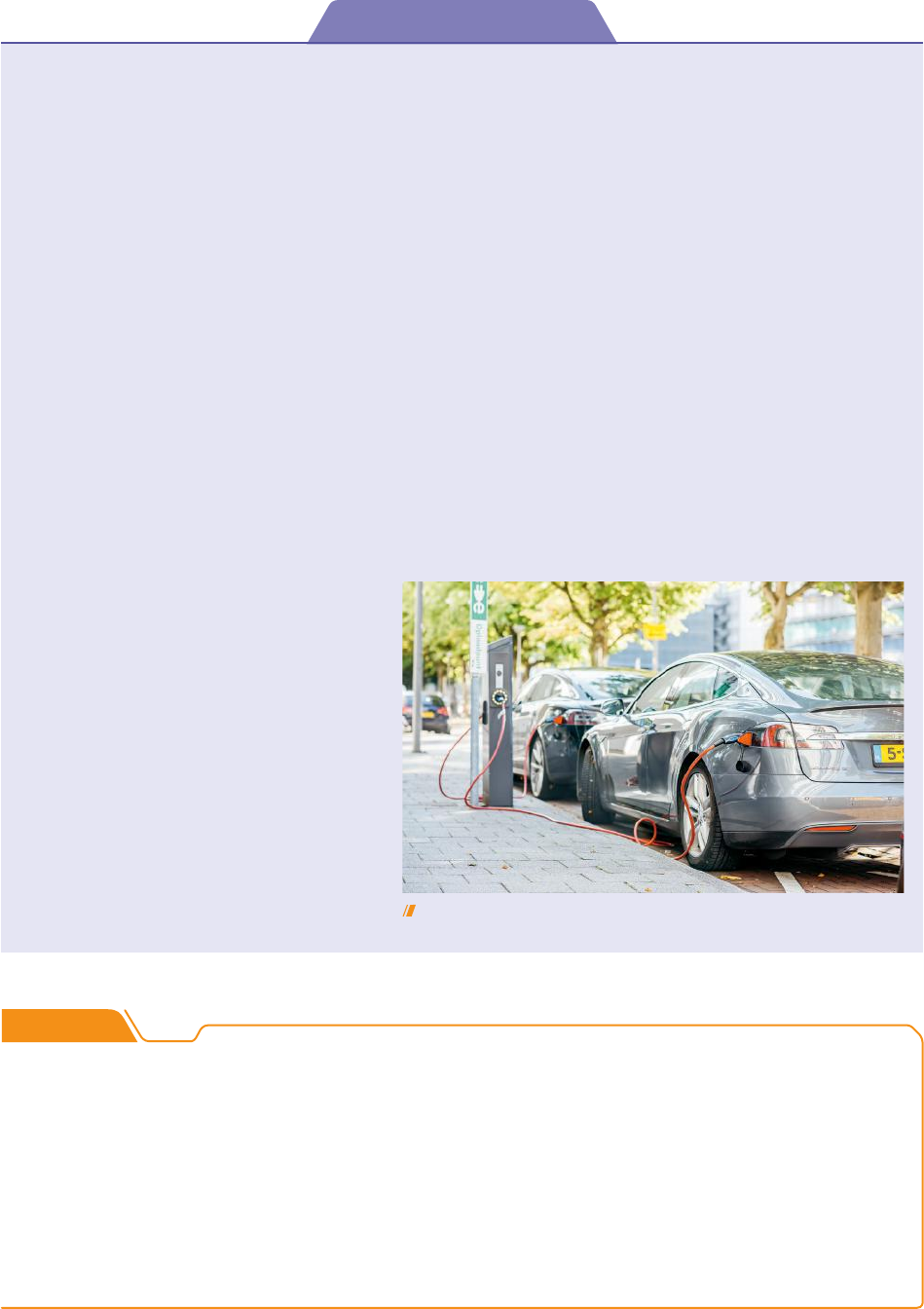

 Estação de carregamento de baterias de carros elétricos na
Coreia do Sul.
R
o
s
s
H
e
le
n
/S
h
u
tt
e
rs
to
c
k
MAISDESCUBRA
 1. Faça um levantamento das últimas doze contas de energia elétrica de sua casa (essas informações
normalmente podem ser acessadas no site da empresa fornecedora de energia da sua região). Houve
alguma variação significativa nos kWh consumidos ao longo das diferentes estações do ano? Discuta
possíveis razões para isso ter ou não acontecido.
 2. As lâmpadas incandescentes, que foram utilizadas por mais de um século, vêm sendo substituídas
pelas lâmpadas de LED nos últimos anos. Pesquise os motivos que impulsionam essa substituição. Qual
a vantagem das lâmpadas de LED em relação às lâmpadas incandescentes?
 3. O rendimento de um gerador, denominado h, não pode ser maior do que 1 (ou 100%). O que h . 1 implicaria?
3CONECTEFIS_MERC18Sa_U2_Top4_p259a299.indd 287 9/13/18 9:45 AM
288 UNIDADE 2 | ELETRODINÂMICA
Nível 1Exercícios
 49. (FCC­SP) As curvas características de três
elementos de um circuito elétrico estão re­
presentadas abaixo:
Associando esses três elementos de forma a
fechar um circuito simples, o rendimento do
gerador, em porcentagem, será de:
a) 96 b) 92 c) 90 d) 84 e) 80
Resolução:
O gráfico 1 corresponde a um resistor. Portanto,
podemos usar a 1a Lei de Ohm para determinar
sua resistência R:
U 5 R i ⇒ 50 5 R (5,0)
R 5 10 V
O gráfico 2 corresponde a um gerador, cuja re­
sistência interna r pode ser obtida pela declivi­
dade da reta:
r tg 10
2,0
N
5 a 5 ∴ r = 5,0 V
Utilizamos a equação característica para obter
a f.e.m. desse gerador:
U 5 e 2 r i ⇒ 10 5 e 2 5,0 (8,0)
e 5 50 V
O gráfico 3 corresponde a um receptor. Portanto,
a sua resistência interna r' pode ser obtida pela
declividade da reta:
r' tg 70 50
8,0 4,0
N
5 b 5
2
2
 ∴ r' = 5,0 V
Utilizamos a equação característica para obter
a f.c.e.m. desse receptor:
U 5 e' 2 r'i ⇒ 50 5 e' 1 5,0 (4,0)
e' 5 30 V
Com os 3 elementos, podemos formar o seguin­
te circuito simples:
E.R.
R
e
p
ro
d
u
ç
ã
o
/F
C
C
-S
P
10 V
5,0 V5,0 V
30 V50 V
i
'
R
50 30
20
i 1,0 A
∑
∴5
e 2 e
5
2
5
∴U ri 50 5,0 1,0 U 45 V5 e2 5 2 ? 5
U 45
50
0,9 90%∴h5
e
5 5 h5
Resposta: alternativa c.
R
e
p
ro
d
u
ç
ã
o
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
 50. (Unifor­CE) Um gerador de f.e.m. e 5 20 V e re­
sistência interna r alimenta um circuito consti­
tuído por resistores de resistências elétricas
R1 5 2,0 V, R2 5 6,0 V, R3 5 3,0 V, conforme
representa o esquema abaixo:
Sabe­se que o gerador está fornecendo a potên­
cia máxima. Nessa condição, o valor da resistên­
cia interna, em ohms, e a tensão entre os pontos
A e B, em volts, valem, respectivamente:
a) 1,0 e 5,0
b) 1,0 e 10
c) 2,0 e 5,0
d) 2,0 e 10
e) 4,0 e 5,0
 51. (UEPB) Um motor elétrico M, figura a seguir, é
ligado a uma bateria que lhe aplica uma diferen­
ça de potencial (tensão) VAB 5 15 V, fornecendo­
­lhe uma corrente de 6,0 A. O motor possui uma
resistência interna de 0,30 V. Em virtude desta
resistência, parte da energia fornecida ao motor
pela bateria é transformada em calor (o motor
se aquece), sendo a energia restante transfor­
mada em energia mecânica de rotação do motor.
R
e
p
ro
d
u
ç
ã
o
/U
n
if
o
r
3CONECTEFIS_MERC18Sa_U2_Top4_p259a299.indd 288 9/13/18 9:45 AM
289TÓPICO 4 | ENERGIA E POTÊNCIA ELÉTRICA
Nessa situação, pode­se afirmar:
a) Com as pás bloqueadas, não há energia dissi­
pada e, consequentemente, não há riscos.
b) Com as pás bloqueadas, o receptor (liquidifi­
cador) converte­se em gerador.
c) Com as pás bloqueadas, temos conversão de
energia elétrica em mecânica.
d) Com as pás bloqueadas, temos uma violação
do princípio de conservação de energia.
e) Com as pás bloqueadas, o receptor atua como
um resistor, dissipando energia elétrica, que
pode provocar um superaquecimento e a quei­
ma do motor.
 53. Da potência recebida pelo receptor, Pr, uma parcela
corresponde à potência útil, Pu, e a restante é dissi­
pada na resistência interna, Pd, na forma de calor:
potência
elétrica dissipada (P
d
)
receptor
potência
elétrica útil (P
u
)potência
elétrica recebida (P
r
)
a) Qual o símbolo utilizado para se representar um
receptor elétrico dentro de um circuito elétrico?
b) Determine uma relação para as potências elé­
tricas (útil, recebida e dissipada) em um recep­
tor elétrico.
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/
A
rq
u
iv
o
 d
a
 e
d
it
o
ra
A
B
i
i
M
Baseando­se nestas informações, pode­se afirmar:
a) A potência dissipada por Efeito Joule no interior
do motor é 10,4 W.
b) A potência total desenvolvida no motor é 80 W.
c) A potência total desenvolvida no motor e a po­
tência mecânica de rotação do motor são, res­
pectivamente, 90 W e 79,2 W.
d) A potência mecânica de rotação do motor é 78 W.
e) A potência total desenvolvida no motor e a po­
tência dissipada por Efeito Joule no interior do
motor são, respectivamente, 80 W e 10,6 W.
 52. Dona Thereza foi preparar um
suco de frutas para seu neti­
nho. Colocou uma quantidade
exagerada de frutas no liquidi­
ficador e ainda acrescentou
alguns cubos de gelo:
Ao ligar o liquidificador, as pás
giratórias ficaram bloqueadas.
R
e
p
ro
d
u
ç
ã
o
/U
E
P
B
Exercícios Nível 2
 54. (UFJF­MG) Uma bateria de automóvel tem uma
força eletromotriz e 5 12 V e resistência interna
r desconhecida. Essa bateria é necessária para
permitir o funcionamento de vários componen­
tes elétricos embarcados no automóvel. Na fi­
gura abaixo, é mostrado o gráfico da potência
útil P em função da corrente i para essa bateria,
quando ligada a um circuito elétrico externo:
R
e
p
rod
u
ç
ã
o
/U
FJ
F
E.R.
a) Determine a corrente de curto­circuito
da bateria e a corrente na condição de
potência útil máxima. Justifique sua res­
posta.
b) Calcule a resistência interna r da bateria.
c) Calcule a resistência R do circuito externo
nas condições de potência máxima.
d) Sabendo que a eficiência h de uma bate­
ria é a razão entre a diferença de poten­
cial V fornecida pela bateria ao circuito e
a sua força eletromotriz e, calcule a efi­
ciência da bateria nas condições de po­
tência máxima.
e) Faça um gráfico que representa a curva
característica da bateria. Justifique sua
resposta.
D
U
S
A
N
 Z
ID
A
R
/S
h
u
tt
e
rs
to
ck
3CONECTEFIS_MERC18Sa_U2_Top4_p259a299.indd 289 9/13/18 9:45 AM
