Iniciado em domingo, 19 nov 2023, 17:32
Estado Finalizada
Concluída em domingo, 19 nov 2023, 18:21
Tempo
empregado
49 minutos 25 segundos
Avaliar 10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00

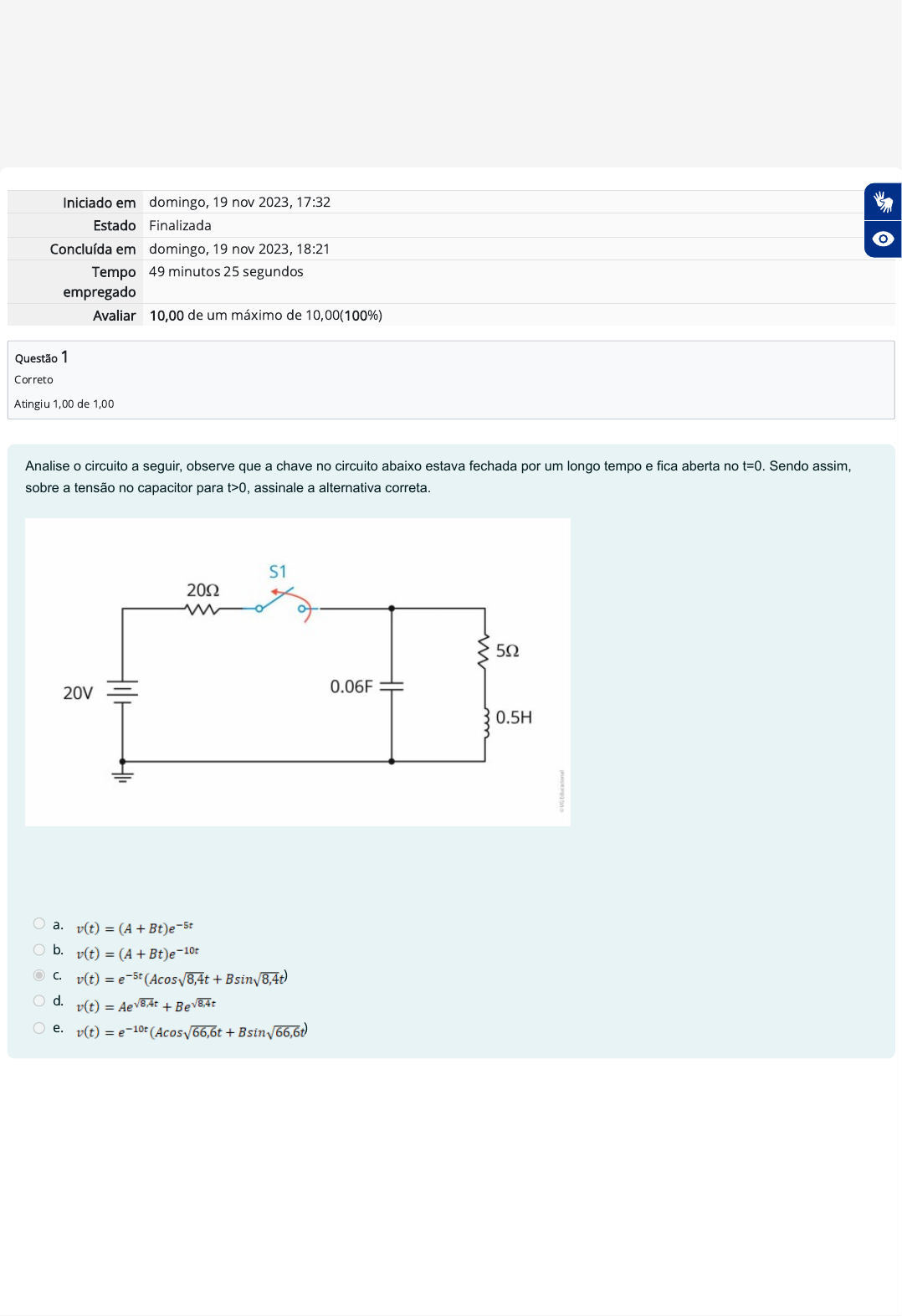

Analise o circuito a seguir, observe que a chave no circuito abaixo estava fechada por um longo tempo e fica aberta no t=0. Sendo assim,
sobre a tensão no capacitor para t>0, assinale a alternativa correta. Definir o tipo de resposta do circuito RLC é necessário para obter a
equação da tensão sobre terminais do capacitor.
Figura - Circuito RLC em corrente contínua
Fonte: Elaborada pelo autor.
A seguir, assinale a alternativa que apresenta a resposta correta.
a.
b.
c. ) 
d.
e. )
Questão 2
Correto
Atingiu 1,00 de 1,00
Leia atentamente o excerto a seguir.

 “A resposta oscilatória de RLC é possível em razão da presença de dois tipos de elementos de armazenamento. Ter tanto L como C
possibilita que o fluxo de energia fique indo e vindo entre os dois elementos. A oscilação amortecida, exibida pela resposta subamortecida, é
conhecida como oscilação circular. Ela provém da capacidade dos elementos de armazenamento L e C transferirem energia que vai e vem
entre eles”.

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora Bookman, 2013.

A partir dessas informações, avalie o circuito a seguir e responda: o circuito pode ter resposta subamortecida? Se a resposta for sim, qual é o
valor de k para que o circuito tenha a resposta subamortecida?
Figura - Circuito RLC
Fonte: Elaborada pelo autor.

A seguir, assinale a alternativa que apresenta a resposta correta.
a. Não existe valor de k para que o circuito tenha resposta subamortecida. 
b. O circuito pode ter resposta subamortecida, k=3,5
c. O circuito pode ter resposta subamortecida, k=
d. O circuito pode ter resposta subamortecida, k=-3,5
e. O circuito pode ter resposta subamortecida, k=
Questão 3
Correto
Atingiu 1,00 de 1,00
Avalie o circuito a seguir, observe que a chave no circuito abaixo estava aberta por um longo tempo e fica fechada no t=0. Nesse sentido,
responda qual opção é correta sobre a corrente no indutor para t>0 ? O circuito contém uma fonte independente de tensão CC e uma fonte
dependente de corrente.
Figura - Circuito RLC
Fonte: Elaborada pelo autor.

A seguir, assinale a alternativa que apresenta a resposta correta.
a. 
b.
c.
d.
e.
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Correto
Atingiu 1,00 de 1,00
Avalie o circuito a seguir, observe que a chave no circuito estava aberta por um longo tempo e fica fechada no t=0. Responda, qual é a
tensão sobre terminais do capacitor para t<0 ? O cálculo correto da tensão sobre os terminais do capacitor é importante para obter a
equação que define a tensão para t>0.
Figura - Circuito RLC com fonte de tensão
Fonte: Elaborada pelo autor.

Assinale a alternativa correta.
a. 6,67 V
b. 13,33 V
c. 8,57 V
d. 0 V
e. 20 V 
Qual é a opção correta sobre a potência instantânea e média em um sistema de energia elétrica? Considerando que a potência instantânea
p(t) dissipada por um componente é o produto da tensão instantânea v(t) sobre os terminais do componente e a corrente instantânea i(t) que
passa através dele. Assinale a alternativa correta.
a. Wattímetro indica a potência instantânea.
b. A potência instantânea é sempre um valor positivo.
c. Potência média, é a soma da potência instantânea ao longo de um período.
d. Uma carga resistiva (R) ou uma carga reativa (L ou C) sempre absorve potência média.
e. Potência média, é a média da potência instantânea ao longo de um período. 
Questão 6
Correto
Atingiu 1,00 de 1,00
Analise o circuito abaixo, onde um resistor de 6Ω, um indutor de 2H e um capacitor de 0,5F estão em série. O circuito não tem fonte de
tensão ou fonte de corrente. Considerando a importância de estudo de resposta natural do circuito RLC (por exemplo, na área de projeto de
filtros), qual opção é correta sobre a resposta natural do circuito a seguir?
Figura - Circuito RLC
Fonte: Elaborada pelo autor.

Assinale a alternativa que apresenta a resposta correta.
a. A resposta natural é com amortecimento crítico,    ,
b. A resposta natural é com amortecimento supercrítico ,    , 
c. A resposta natural é com amortecimento supercrítico,    ,
d. A resposta natural é com amortecimento crítico,    ,
e. A resposta natural é com subamortecimento,    ,
Questão 7
Correto
Atingiu 1,00 de 1,00
Questão 8
Correto
Atingiu 1,00 de 1,00
Para calcular a potência instantânea, é necessário ter valores de v(t) e i(t) no domínio do tempo. A partir dessas informações, analise o
circuito abaixo, dado que e , determine a potência instantânea e a potência média
absorvida pelo circuito linear passivo da figura ilustrada a seguir.
Figura - Fonte senoidal e circuito linear passivo
Fonte:Alexander e Sadiku (2013).
ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora Bookman, 2013. p. 406.

A seguir, assinale a alternativa que apresenta a resposta correta.
a.
b. 
c.
d.
e.
Leia atentamente o trecho a seguir.

“Circuitos de segunda ordem são circuitos contendo dois elementos de armazenamento no qual suas respostas são descritas como
equações diferenciais contendo derivadas segundas. Exemplos comuns de circuitos de segunda ordem são os RLC, onde estão presentes
os três tipos de elementos passivos”.
ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora Bookman, 2013.
A partir da leitura do excerto, sobre a tensão no capacitor e a corrente no indutor em um circuito de segunda ordem RLC, assinale a
alternativa correta.
a. A tensão no capacitor é sempre contínua, mas a corrente no indutor não é sempre contínua.
b. A tensão no capacitor não é sempre contínua, mas a corrente no indutor é sempre contínua.
c. A tensão no capacitor é sempre contínua e a corrente no indutor é sempre contínua também. 
d. A tensão no capacitor é sempre contínua e a corrente no indutor nunca é contínua.
e. A tensão no capacitor não é sempre contínua e a corrente no indutor não é sempre contínua também.
Questão 9
Correto
Atingiu 1,00 de 1,00
No circuito a seguir, um resistor de 3 Ω, um indutor de 2H e um capacitor de 20mF estão em paralelo. O circuito não contém fonte de tensão
ou fonte de corrente. Considerando que a resposta natural de um circuito RLC pode ser com amortecimento crítico, amortecimento
supercrítico ou subamortecimento, qual opção é correta sobre as raízes características e a resposta natural do circuito a seguir?
Figura - Circuito RLC em paralelo
Fonte: Elaborada pelo autor.

Assinale a alternativa que apresenta a resposta correta.
a. A resposta natural é com subamortecimento,    ,
b. A resposta natural é com amortecimento supercrítico,    ,
c. A resposta natural é com amortecimento crítico,    ,
d. A resposta natural é com amortecimento supercrítico ,    , 
e. A resposta natural é com amortecimento crítico,    ,
Questão 10
Correto
Atingiu 1,00 de 1,00
Leia o trecho a seguir.

“A análise de circuitos de segunda ordem é similar à análise usada para os de primeira ordem. Em primeiro lugar, considera-se circuitos que
são excitados pelas condições iniciais de elementos de armazenamento. Embora esses circuitos possam conter fontes dependentes, eles
são sem fontes independentes e darão respostas naturais como é de esperar. Depois, considera-se circuitos que são excitados por fontes
independentes, que fornecerão tanto resposta transiente quanto de estado estável” (ALEXANDER; SADIKU, 2013, p. 277).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora Bookman, 2013.

Analise o circuito a seguir, observe que S1 chave na Figura foi fechada por muito tempo e fica aberta em t = 0. Nesse sentido, determine:
i(0+);
Figura - Circuito RLC
Fonte: Elaborada pelo autor.

Assinale a alternativa que apresenta a resposta correta.
a. 0 Ab. 2 A 
c. 1,5 A
d. 2,25 A
e. 7,5 A
