Minhas Disciplinas 222RGR0325A - CIRCUITOS ELÉTRICOS I PROVA N2 (A5) N2 (A5)
Iniciado em sexta, 16 dez 2022, 18:35
Estado Finalizada
Concluída em sexta, 16 dez 2022, 19:02
Tempo
empregado
26 minutos 20 segundos
Avaliar 9,00 de um máximo de 10,00(90%)
Questão 1
Completo
Atingiu 1,00 de 1,00

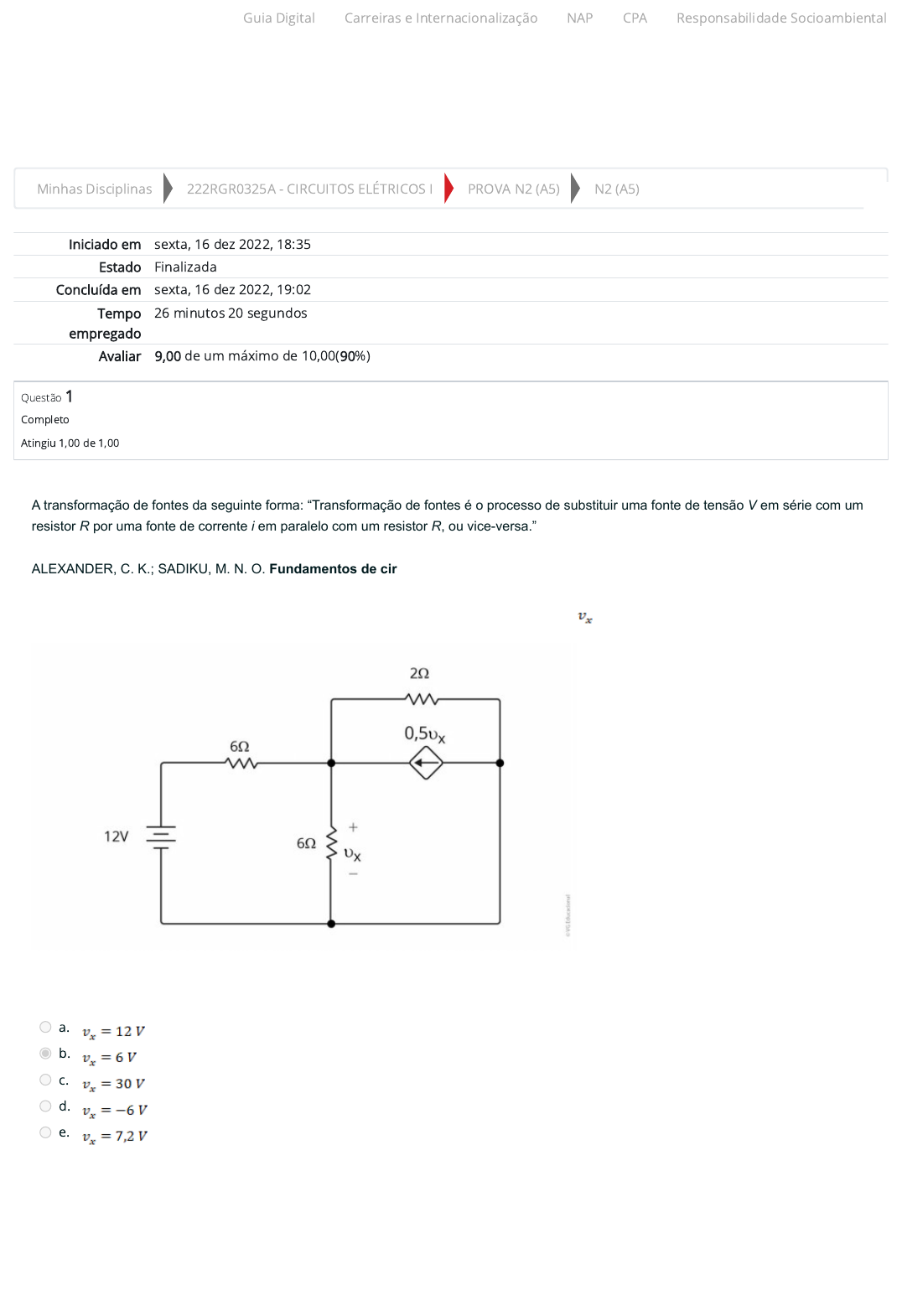

A transformação de fontes da seguinte forma: “Transformação de fontes é o processo de substituir uma fonte de tensão V em série com um
resistor R por uma fonte de corrente i em paralelo com um resistor R, ou vice-versa.”

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos. 5. ed. São Paulo: Bookman, 2013. p. 120.

Considerando as informações apresentadas e os conteúdos estudados, qual é a tensão de do circuito abaixo? Assinale a alternativa que
apresenta a resposta correta:
Figura - Circuito com fonte de tensão e fonte de corrente e resistores
Fonte: Elaborada pelo autor.
a.
b.
c.
d.
e.
