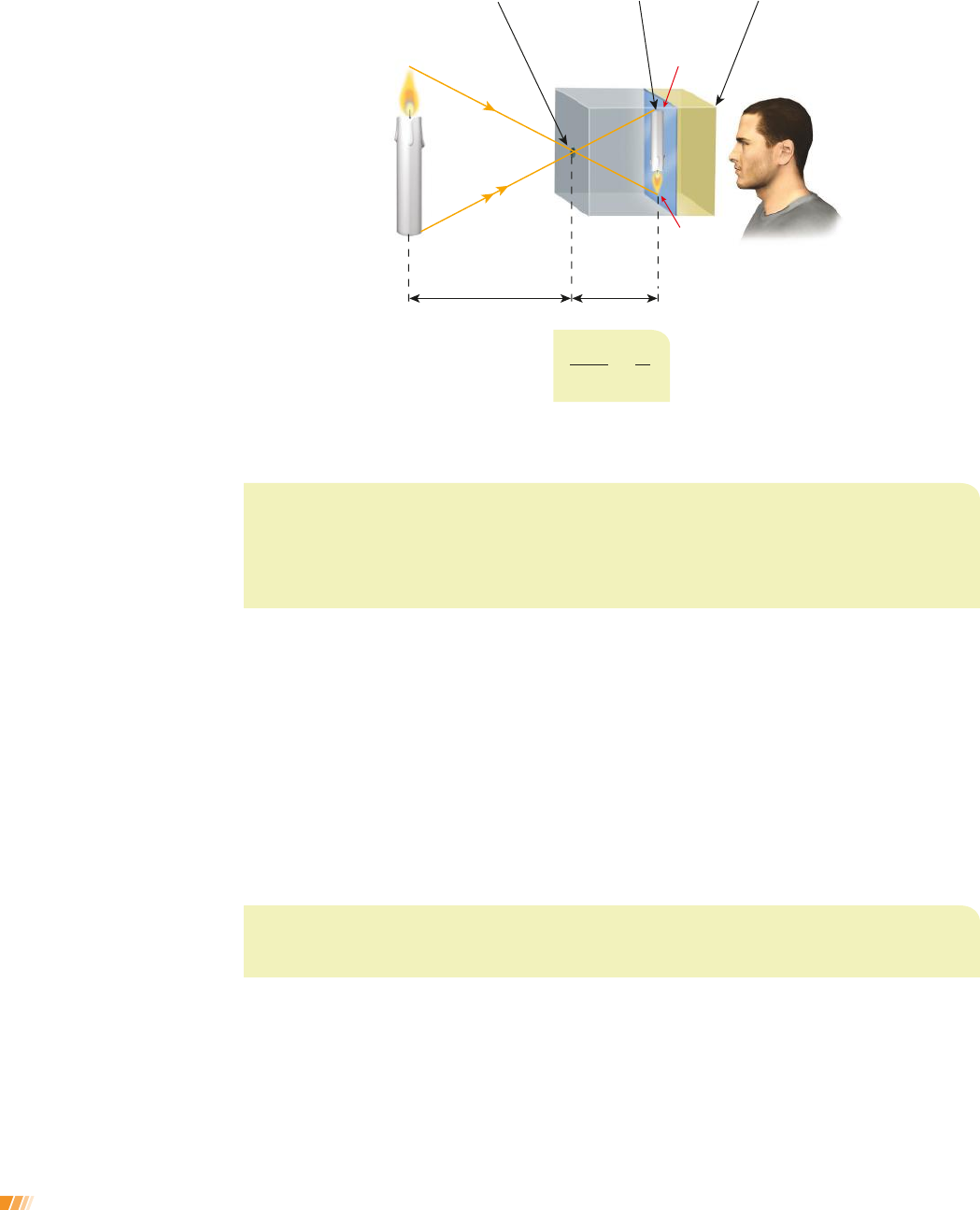

uma figura semelhante ao corpo considerado, em forma e em colorido. Tal figura, no
entanto, apresenta-se invertida em relação ao corpo.
A
B
B'
A'
a b
corpo
luminoso
figura
projetada
orifício
(diâmetro > 2 mm)
O
observador
abas de
escurecimento
5
A'B'
AB
b
a
Fenômenos físicos fundamentais na óptica geométrica
Reflexão é o fenômeno que consiste no fato de a luz voltar a se propagar no meio de
origem, após incidir na superfície de separação deste com outro meio.
Refração é o fenômeno que consiste no fato de a luz passar de um meio para outro
diferente.
Reflexão e refração seletivas
Quando iluminadas pela luz solar, as folhas de uma árvore nos parecem verdes, por quê?
Porque essas folhas “selecionam” no espectro solar principalmente a cor componente
verde, refletindo-a de modo difuso para o meio. Ao receber luz verde em nossos olhos,
enxergamos as folhas em verde.
Cumpre observar que as demais cores componentes da luz branca são predominante-
mente absorvidas pelas folhas.
Ponto objeto e ponto imagem
Relativamente a determinado sistema óptico, chama-se ponto objeto o vértice do pin-
cel luminoso incidente.
• ponto objeto real (POR) é o vértice de um pincel incidente divergente, sendo formado
pelo cruzamento efetivo dos raios de luz.
• ponto objeto virtual (POV) é o vértice de um pincel incidente convergente, sendo for-
mado pelo cruzamento dos prolongamentos dos raios de luz.
• ponto objeto impróprio (POI) é o vértice de um pincel incidente cilíndrico, estando
situado no infinito.
P
a
u
lo
 M
a
n
zi
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
