Prof. Toni Burgatto



AULA 06 – Óptica geométrica I

 Imagem direita.
 Imagem menor que o objeto.
 Imagem está entre o vértice e o foco.
4) (2018/ESPCEX/AMAN)
O espelho retrovisor de um carro e o espelho em portas de elevador são, geralmente, espelhos esféricos
convexos. Para um objeto real, um espelho convexo gaussiano forma uma imagem
a) real e menor. b) virtual e menor. c) real e maior.
d) virtual e invertida. e) real e direita.
Comentários
 Um espelho convexo sempre gera uma imagem virtual, direita e menor de um objeto real.

Gabarito: “b”.
3.7. Equação de gauss para espelhos esféricos
Considere um feixe de raio para-axiais paralelos que saem de um ponto 𝑂, sobre o eixo principal.
Após a reflexão no espelho atinge um ponto 𝐼, também sobre o eixo principal do espelho.

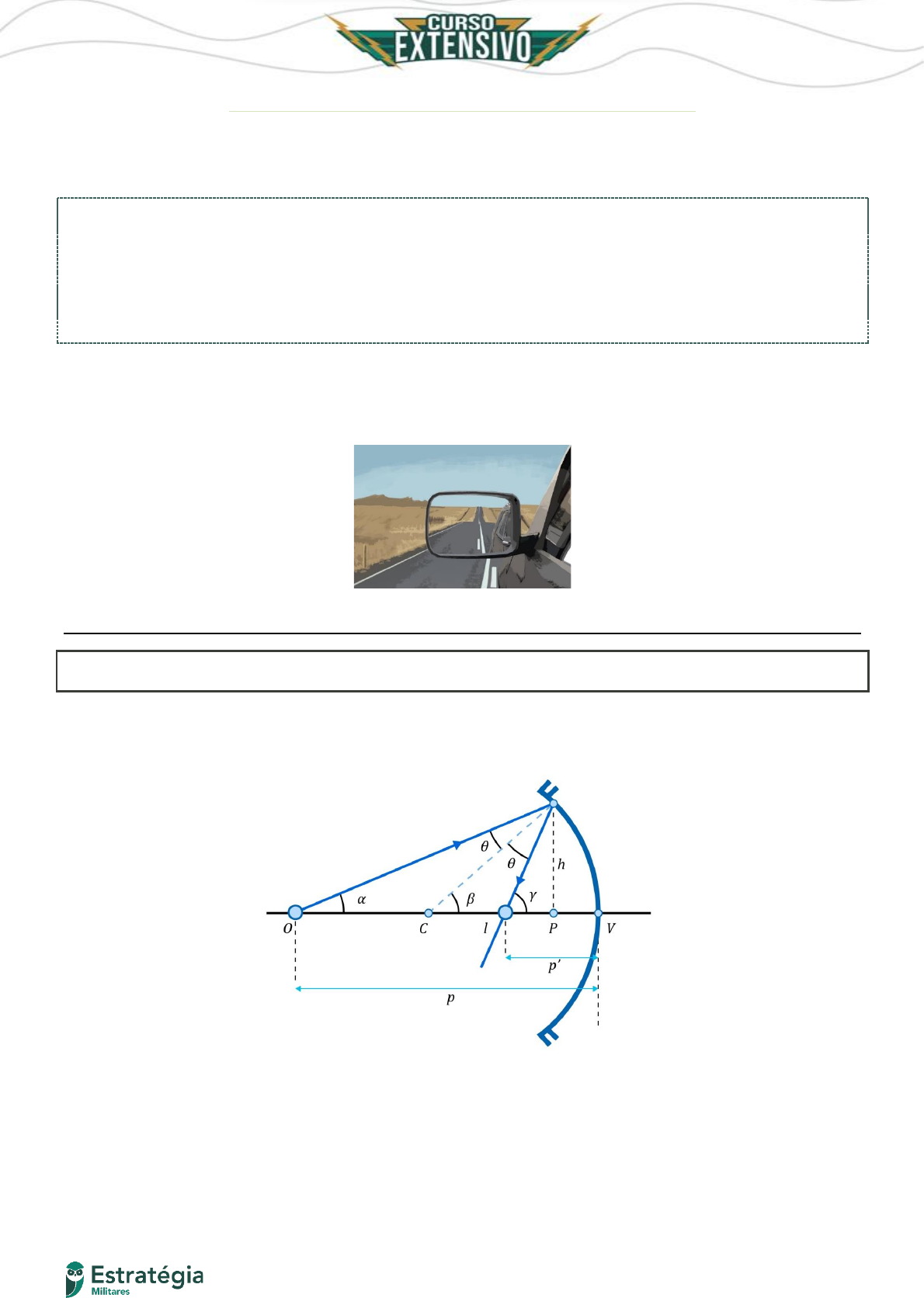

Figura 36: Espelho côncavo sendo incidido por raios para-axiais.
Da geometria e, portanto, dos ângulos externos de triângulos, vem:
𝛼 + 𝜃 = 𝛽; 𝛽 + 𝜃 = 𝛾 e 𝛼 + 𝛾 = 2𝛽
Como estamos trabalhando com raio para-axiais, temos a seguinte aproximação:





29
Prof. Toni Burgatto



AULA 06 – Óptica geométrica I

𝛼 ≈ 𝑡𝑔𝛼; 𝛽 ≈ 𝑡𝑔𝛽 e 𝛾 ≈ 𝑡𝑔𝛾
E, portanto, temos:
𝑉𝑃̿̿ ̿̿ → 0, ou seja, 𝑉 ≡ 𝑃
Isso, implica que:
𝑡𝑔𝛼 + 𝑡𝑔𝛾 = 2𝑡𝑔𝛽 ⇒
ℎ
𝑂𝑃
+
ℎ
𝐼𝑃
= 2 ⋅
ℎ
𝑅
⇒
1
𝑝
+
1
𝑝′
=
2
𝑅

Como o foco é metade do raio de curvatura, chegamos na equação dos pontos conjugados:
1
𝑝
+
1
𝑝′
=
1
𝑓

Para o referencial de Gauss, devemos ter:
 Espelhos côncavos: 𝑓 > 0
 Espelhos convexos: 𝑓 < 0
 Espelho plano: 𝑓 → ∞

3.8. Aumento linear
O aumento é a medida do poder de ampliação ou redução de um instrumento ópticos. Para os
espelhos esféricos o aumento é linear e é dado por:
𝐴 =
ℎ𝑖
ℎ𝑜
=
𝑐𝑜𝑚𝑝𝑟𝑖𝑚𝑒𝑛𝑡𝑜 𝑑𝑎 𝑖𝑚𝑎𝑔𝑒𝑚
𝑐𝑜𝑚𝑝𝑟𝑖𝑚𝑒𝑛𝑡𝑜 𝑑𝑜 𝑜𝑏𝑗𝑒𝑡𝑜

Considere um objeto e uma imagem, produzida por um espelho côncavo. Utilizando o raio quatro,
mostrado no tópico acima, temos:

Figura 37: Determinação do aumento linear para um espelho côncavo.





30
Prof. Toni Burgatto



AULA 06 – Óptica geométrica I

𝑡𝑔𝛼 =
𝐴𝑂
𝑃𝑂
=
𝐴′𝐼
𝑃𝐼
⇒
ℎ𝑜
𝑝
=
−ℎ𝑖
𝑝′
⇒
ℎ𝑖
ℎ𝑜
= −
𝑝′
𝑝

Desta forma, temos:
𝐴 =
ℎ𝑖
ℎ𝑜
= −
𝑝′
𝑝

Apesar da demonstração ser feita para o espelho côncavo, ela também é válida para espelhos
convexos. Pela equação dos pontos conjugados, podemos reescrever o aumento linear da seguinte forma:
1
𝑝
+
1
𝑝′
=
1
𝑓
⇒
𝑝′
𝑝
+ 1 =
𝑝′
𝑓
⇒
𝑝′
𝑝
=
𝑝′
𝑓
− 1 ⇒
𝑝′
𝑝
=
𝑝′ − 𝑓
𝑓
⇒ −
𝑝′
𝑝
=
𝑓 − 𝑝′
𝑓

 Ou ainda:
1
𝑝
+
1
𝑝′
=
1
𝑓
⇒
1
𝑝′
=
1
𝑓
−
1
𝑝
⇒ 𝑝′ =
𝑝 ⋅ 𝑓
𝑝 − 𝑓
⇒
𝑝′
𝑝
=
𝑓
𝑝 − 𝑓

∴ 𝐴 =
ℎ𝑖
ℎ𝑜
= −
𝑝′
𝑝
=
𝑓
𝑓 − 𝑝

3.8.1. Classificação da imagem quanto a orientação.
Podemos classificar a imagem quanto a sua orientação, dizendo se ela está na orientação do eixo
vertical do referencial de Gauss ou no sentido oposto. Quando a imagem está no mesmo semiplano do
objeto, tomando como referência o eixo principal, então a imagem é direita. Quando a imagem e o objeto
estão em semiplanos opostos, em relação ao eixo principal, então a imagem é invertida.
 (I) Imagem invertida (𝑨 < 𝟎):
 Uma imagem é invertida se o seu aumento é negativo.
 (II) Imagem direita (𝑨 > 𝟎):
 Uma imagem é direita se o seu aumento é positivo.

5)
Um espelho esférico que respeita a aproximação de Gauss forma uma imagem não invertida de 5 𝑐𝑚 de
altura de um objeto real de 10 𝑐𝑚 de comprimento vertical. Se a distância horizontal entre o objeto e o
vértice do espelho é de 80 𝑐𝑚, a distância focal e o tipo de espelho serão
a) 40 cm, espelho côncavo.
