FÍSICA - Eletrodinâmica
IM
PR
IM
IR
Voltar Avançar
26
GA
BA
RI
TO

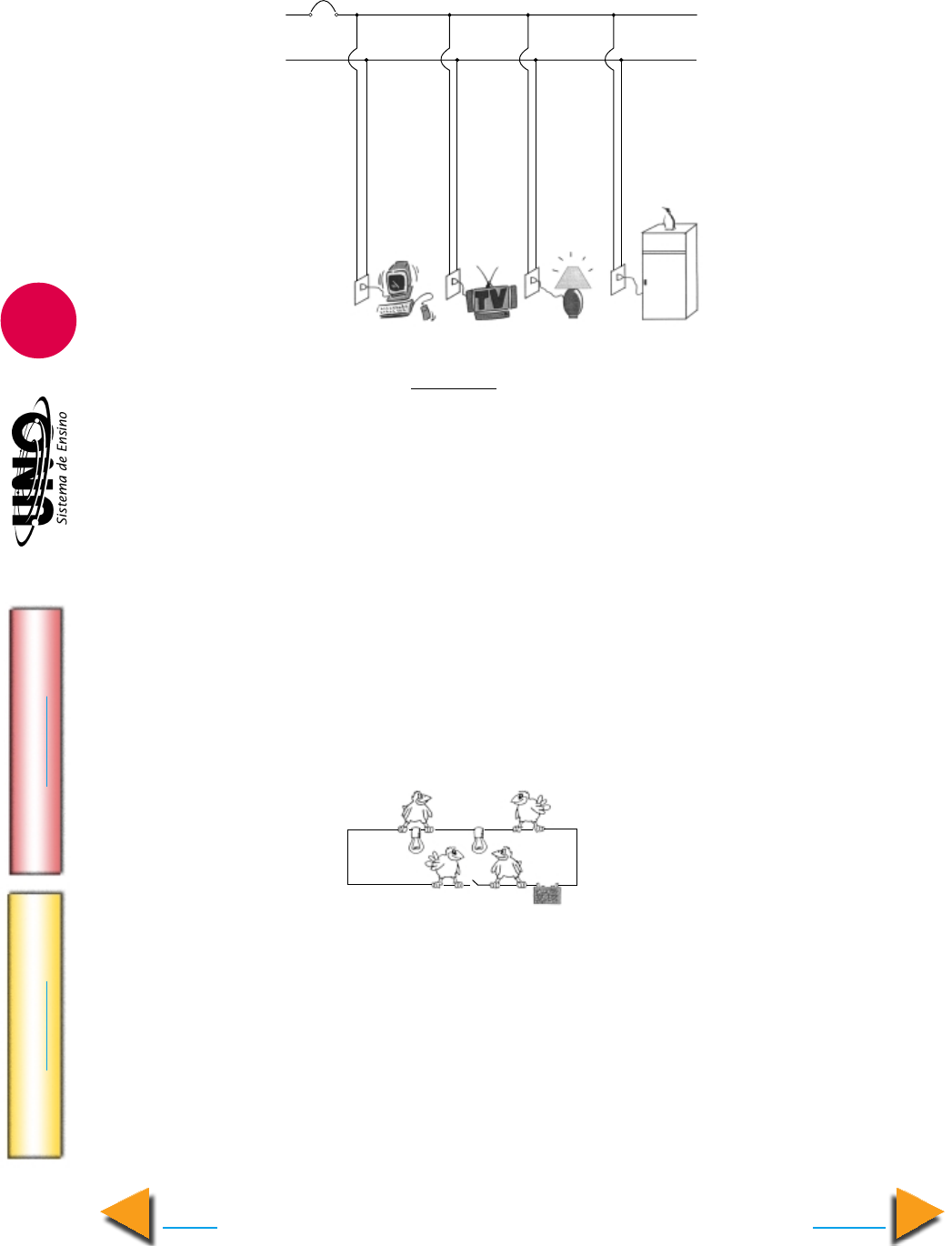

90. UFRN A figura abaixo representa parte do circuito elétrico ideal de uma residência, com
alguns dos componentes eletrodomésticos identificados. Na corrente alternada das resi-
dências (chamada monofásica), os dois fios recebem os nomes de “fases” (F) e “neutro”
(N) ou “terra” (e não “positivo” e “negativo”, como em corrente contínua). O fio fase tem
um potencial elétrico de aproximadamente 220 V em relação ao neutro ou em relação a
nós mesmos (também somos condutores de eletricidade), se estivermos descalços e em
contato com o chão.
Das quatro afirmativas abaixo apenas uma está ERRADA. Assinale-a.
a) Quando todos os equipamentos estão funcionando, a resistência elétrica equivalente da
residência aumenta, aumentando, também, a corrente, e, por conseguinte, o consumo
de energia.
b) Todos os equipamentos de dentro da residência estão em paralelo entre si, pois cada um
deles pode funcionar, independentemente de os outros estarem funcionando ou não.
c) O disjuntor J deve ser colocado no fio fase (F) e não no neutro (N), pois, quando o
desligarmos, para, por exemplo, fazermos um determinado serviço elétrico, a casa fica-
rá completamente sem energia, eliminando-se qualquer possibilidade de risco de um
choque elétrico.
d) O fusível ou disjuntor J está ligado em série com o conjunto dos equipamentos existen-
tes na casa, pois, se o desligarmos, todos os outros componentes eletroeletrônicos fica-
rão sem poder funcionar.
91. UERJ A figura abaixo mostra quatro passarinhos pousados em um circuito no qual uma
bateria de automóvel alimenta duas lâmpadas.
Ao ligar-se a chave S, o passarinho que pode receber um choque elétrico é o de número:
a) I.
b) II.
c) III.
d) IV.
F
N
J
III
II
S
I
IV
FÍSICA - Eletrodinâmica
IM
PR
IM
IR
Voltar Avançar
27
GA
BA
RI
TO
92. UFR-RJ No circuito elétrico abaixo, R
1
 = R
2
 = 12 Ω e R
3
 = R
4
 = 6 Ω. A força eletromotriz
tem valor igual a 18 volts.
Neste caso, determine:
a) A intensidade da corrente elétrica i.
b) A ddp entre A e B.
93. UFRJ No circuito esquematizado na figura, o voltímetro e o amperímetro são ideais. O
amperímetro indica 2,0 A.
Calcule a indicação do voltímetro.
94. U. E. Ponta Grossa-PR Sobre o circuito de corrente contínua representado abaixo, saben-
do que a resistência interna do gerador é desprezível, assinale o que for correto:
01) A intensidade da corrente elétrica que circula no resistor R
5
 = 20 Ω é 1 A.
02) O valor da f. e m. do gerador é 180 V.
04) A tensão no resistor R
1
 = 15 Ω é 40 V.
08) A energia consumida no resistor R
6
 = 5 Ω em 2 segundos é 160 J.
16) A potência total fornecida ao circuito é 900 W.
Dê como resposta a soma das alternativas corretas.
95. Cefet-PR Um circuito elétrico de uma residência é servido pela rede de energia elétrica
que apresenta uma tensão igual a 127V. Nele são ligados:
I. 1 aquecedor de 2500W;
II. 4 lâmpadas de 100W;
III. 1 microcomputador de 180W.
O fusível recomendado para proteger o circuito deverá apresentar, no mínimo, em ampè-
res, um valor igual a:
a) 15 d) 35
b) 20 e) 50
c) 25
R1
R2
R3
R4
A
A
E
i
8,0 Ω
3,0 Ω
6,0 Ω
2,0 Ω
V
A
