1- Calcular o erro obtido na medição de potência utilizando-se um amperímetro e um voltímetro, nos dois tipos de derivação apresentados.
Dados: Resistência do amperímetro: RA = 0,1Ω
Resistência do voltímetro: RV = 1000Ω
Resistência da carga: R = 0,1Ω

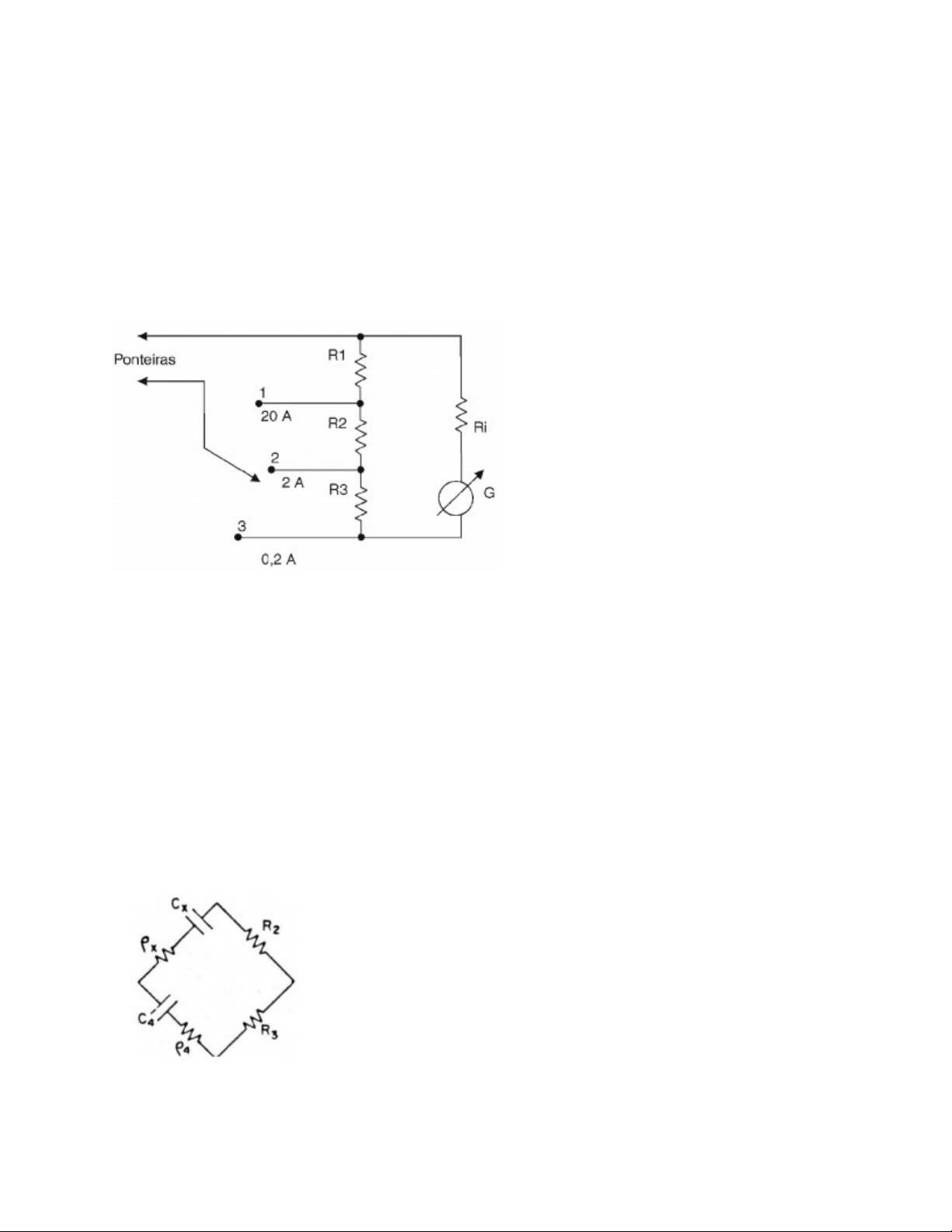

2- Faça o cálculo dos resistores no projeto de amperímetro analógico das figuras abaixo, sabendo que o fundo de escala do galvanômetro é de 1mA e a resistência interna é de 10Ω.
3- Um TP, 13.800 / 115 V, alimenta um voltímetro cuja esca1a está marcada diretamente em valores da tensão primária (kV), isto é, quando a ele chega 115 V o seu ponteiro indica 13,8 kV. Este voltímetro, conservando a mesma escala, passou a ser utilizado para medir a tensão de um circuito de 69 kV, sendo agora alimentado através de um TP de 69.000 / 115 V. Pede-se: Determinar o coeficiente numérico pelo qual se deve multiplicar a leitura do voltímetro para se obter o valor da tensão primária em kV deste novo circuito.
4- 8. A figura abaixo representa a ponte de Wien em que R2 = 100 ohms; R3 = 10 ohms; C4 = 1 uF e ρ4 = 16,7 ohms. a) Calcular Cx; b) calcular o erro absoluto ΔCx, sabendo que ΔC4 = 0,1uF e ΔR2 = ΔR3 = 1 ohm.
5-)
A) se tem um ruído com frequência de 1 mHz em minha rede elétrica, por que um transformador seria eficiente para meu sistema não sofrer danos? 2p
b) por favor descreva duas formas de ampliar o campo de medida dos instrumentos de medida
c) descreva as caraterísticas da simbologia em medidores analógicos
d) qual é o tipo de princípio de funcionamento do seguinte medidor
