FOLHETO DE AULA — FÍSICA FRENTE 2

MED — Semana 23 – Capacitores
Prof. Edu Lessi

Aviso Legal: Os materiais e conteúdos disponibilizados pelo Poliedro são protegidos por direitos de propriedade intelectual (Lei nº 9.610/1998). É vedada a utilização para fins comerciais, bem
como a cessão dos materiais a terceiros, a título gratuito ou não, sob pena de responsabilização civil e criminal nos termos da legislação aplicável.
1

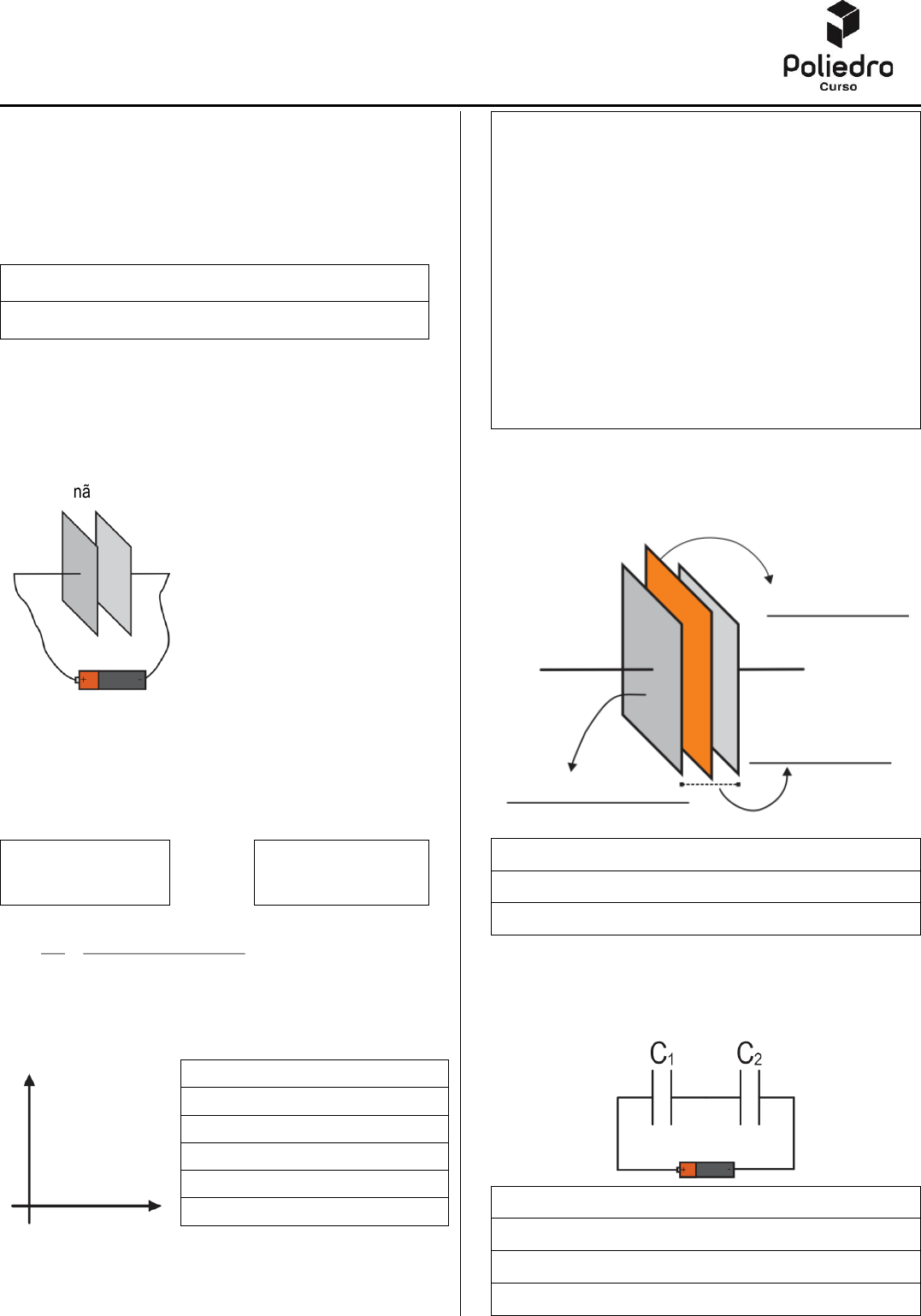

1. INTRODUÇÃO
 O capacitor é um componente eletrônico que tem como
principal função armazenar energia elétrica. O capacitor é
formado por duas placas condutoras e entre essas placas há
um isolante denominado dielétrico. O material dá o nome do
tipo de capacitor (poliéster, cerâmica, etc.)
Usos comuns:



2. FUNCIONAMENTO
Ao aplicarmos tensão em seus terminais, o capacitor
armazena d.d.p. e cargas elétricas, sendo que uma das placas
armazena cargas positivas e a outra armazena cargas
negativas. O dielétrico que fica entre as placas evita a
passagem das cargas de uma placa à outra. No capacitor
carregado não haverá circulação de corrente.




3. CAPACITÂNCIA
É a grandeza física que mede a ________________ que o
capacitor tem de __________________ “tantos” coulombs de
______________ para cada “__________________” de d.d.p.
que se acumulou na peça.
Assim:



ou

A unidade da capacitância é:
 
 
 
= = =
Q
C
U


4. ANÁLISE GRÁFICA
Como a equação do capacitor é uma função do 1º grau, o
gráfico fica:








Temos então que a ________________ calcula a “Energia
potencial armazenada no capacitor” ( ).

Exercício 01: (Enem digital 2020) O desfibrilador salva vidas de
pessoas que são acometidas por ataques cardíacos ou arritmias.
Ele dispõe de um capacitor que pode ser carregado por uma fonte
com uma alta tensão. Usando o desfibrilador, pode-se fornecer
energia ao coração, por meio de um choque elétrico, para que ele
volte a pulsar novamente em seu ritmo normal. Um socorrista
dispõe de um desfibrilador com capacitor de 70 microfarads que
pode armazenar cerca de 220 J de energia, quando conectado
a uma tensão de 2500 V. O valor da carga armazenada por esse
desfibrilador, em coulomb, é de:
a) 0,015. b) 0,088. c) 0,175. d) 3,15. e) 11,4.





5. CÁLCULO CONSTRUTIVO
A capacitância do capacitor é uma característica que
depende da arquitetura da peça. Assim:
 Partes construtivas:

Proporções:




6. ASSOCIAÇÃO DE CAPACITORES
A) Em série: na associação em série a carga armazenada nos
capacitores é a mesma, a d.d.p. se distribui inversamente
proporcional à capacitância.





Flash, desfibrilador, teclado de comput, tela touch,
luz emerg., no break, ...
( ou condensador de cargas)
Highlight
Highlight
Highlight

Aviso Legal: Os materiais e conteúdos disponibilizados pelo Poliedro são protegidos por direitos de propriedade intelectual (Lei nº 9.610/1998). É vedada a utilização para fins comerciais, bem
como a cessão dos materiais a terceiros, a título gratuito ou não, sob pena de responsabilização civil e criminal nos termos da legislação aplicável.
2

B) Em paralelo: na associação em paralelo a d.d.p. dos
capacitores é a mesma, a carga armazenada nos capacitores
se distribui diretamente proporcional à capacitância.






7. CAPACITOR NO CIRCUITO
 Os capacitores podem fazer parte de circuitos comuns.
Normalmente é cobrado nos vestibulares o capacitor em regime
de funcionamento, ou seja, já carregado, de tal maneira que o
ramo do circuito que contém um capacitor não é percorrido por
corrente elétrica. O análogo para o capacitor carregado é uma
chave aberta.

Atenção: para obter a d.d.p. de um capacitor em um
circuito, basta saber a d.d.p. do elemento que estiver em
paralelo com ele.

Exercício 02: (Insper 2019) No circuito ideal esquematizado na
figura, o gerador fornece uma tensão contínua de 200 V. As
resistências dos resistores ôhmicos são 1 3R R 20 ,= = 
2R 60=  e a capacitância do capacitor é
6C 2,0 10 F.−= 


Nessas condições, a quantidade de carga acumulada no capacitor
será, em C, igual a
a)
32,4 10 .− b)
42,4 10 .− c)
31,2 10 .− d)
41,2 10 .−
e)
32,0 10 .−








Exercício 03: (Mackenzie 2018)

Na associação de capacitores, esquematizada acima, a
capacitância está indicada na figura para cada um dos
capacitores. Assim, a capacitância equivalente, entre os
pontos A e B no circuito, é
a) C. b) 2C. c) 3C. d) 4C. e) 8C.








Exercício 04: (Uepg 2017-adaptada) Um capacitor plano a
vácuo é constituído por duas placas metálicas com área de
20,10 m cada e separadas por uma distância de 5 cm.
Este capacitor é ligado a uma bateria de 500 V. Sobre o
assunto, assinale o que for correto. Dados:
12
0 8,85 10 F mε
−=  . Calcule a capacitância do
capacitor a vácuo, apresentado no enunciado.










Resumo comparativo: Resistores X Capacitores



Guia de estudos:
Semana 23: Capacitores

No livro Física - VOLUME 2, Frente 2, Capítulo 6.
Ler página 173 até 175.
Estudar DETALHADAMENTE o exercício resolvido 4.
Fazer, seguindo a ordem:
Revisando: 3.
Propostos: 37, 39, 40, 38, 41, 42, 43, 49, 50, 51, 52.
