Atividade Prática Final

INSTRUÇÕES:
 Esta Atividade contém questões totalizando 10 (dez) pontos;
 Você deve preencher dos dados no Cabeçalho para sua identificação: Nome
/CPF/Data
 As respostas devem ser digitadas abaixo de cada pergunta ou com fotos
legíveis da resolução anexadas;
 É obrigatório apresentar o desenvolvimento das questões que possuem
 cálculo junto à resposta, do contrário a pontuação da questão será zerada.
 Ao terminar salve o arquivo no formato .PDF ou .DOCX;
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.

ATENÇÃO O NÃO PREENCHIMENTO DOS DADOS ACARRETARÁ NA
ANULAÇÃO DA ATIVIDADE
_________________________________________________________________________

Questão 01: Calcule a corrente elétrica que passa por cada resistor do seguinte circuito (Fonte:
25V):
 As correntes através de cada resistor são aproximadamente:
I₇₀₀ = I₁₅₀ ≈ 0,025A
I₂₀₀ ≈ 0,017A e I₄₀₀ ≈ 0,008A

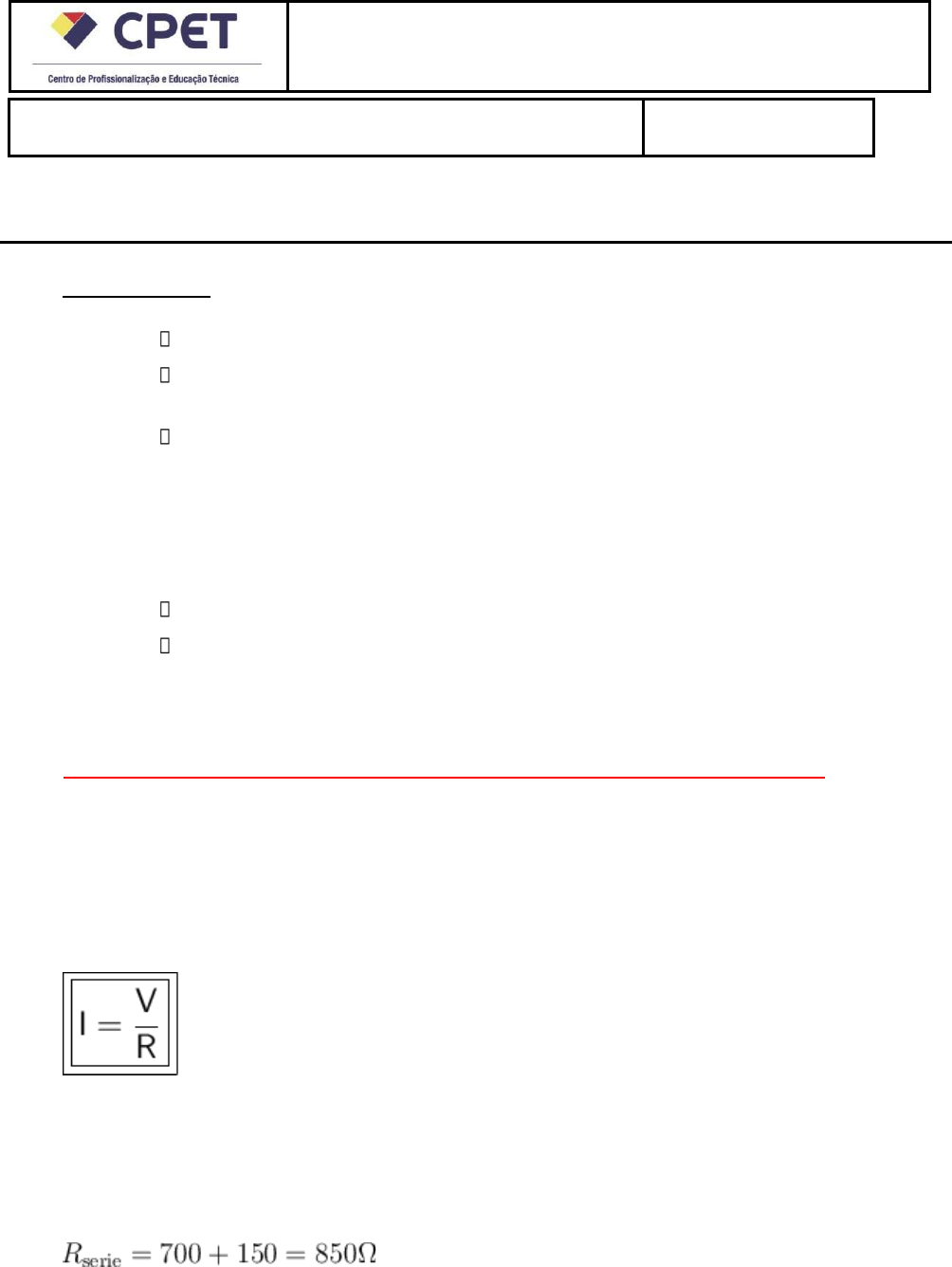

Para calcular a corrente elétrica que passa por cada resistor no circuito, podemos utilizar a Lei
de Ohm. A fórmula para calcular a corrente (I) é dada por:

onde:
- I é a corrente,
- V é a tensão (25V no seu caso),
- R é a resistência.
Vamos calcular a resistência equivalente total do circuito para, em seguida, calcular a corrente
através de cada resistor.
Soma dos resistores em série (700Ω e 150Ω):

Cálculo da resistência equivalente do paralelo (200Ω e 400Ω):

Eletricidade I – sg
(2023)
Aluno(a):Ricardo Peralta Souza CPF:021522410-88 Data:25/03/2024

Resolvendo essa equação, encontramos (aproximadamente).
Soma da resistência equivalente total:

Calculando a corrente total:

Para o resistor de 700Ω e 150Ω a corrente é a mesma, corresponde a corrente total.
Para o paralelo :





Questão 02: Calcule a resistência equivalente do seguinte circuito:


A resistência equivalente deste circuito resistivo é de 375 ohms.
Determinação da resistência equivalente do circuito
Observando o circuito, temos que os dois resistores de 400 ohms
estão ligados em paralelo, eles estão em série com um resistor de 550
ohms e todo o conjunto está em paralelo com o resistor de 750 ohms.
Para calcular a resistência equivalente desse circuito, vamos dividir o
problema em etapas e usar as fórmulas corretas para resistores em
série e em paralelo.
Etapa 1: Resistores de 400 ohms em paralelo.
 A resistência equivalente de dois resistores em paralelo (R1 e R2) é
dada por:


Etapa 2. Resistor de 550 ohms em série com a resistência equivalente
do passo 1:
 A resistência equivalente de resistores em série é apenas a soma
das resistências individuais. Portanto:

3. **Resistor de 750 ohms em paralelo com a resistência equivalente
do passo 2:**
 Novamente, aplicamos a fórmula para resistores em paralelo:

Portanto, a resistência equivalente do circuito é .


Questão 03: Escreva o valor do seguinte resistor




Questão 04: Calcule a intensidade do Campo Magnético produzido por uma espira
circular de raio 0,03m, sabendo que ela é percorrida por uma Corrente Elétrica de
intensidade 150A e que está localizada no vácuo.

O resistor da imagem tem resistência 7,3kΩ e tolerância de 10%
