Eletricidade I
Aluno(a):
Data: 05/06/2024
Atividade Prática Final
INSTRUÇÕES:
· Esta Atividade contém questões totalizando 10 (dez) pontos;
· Você deve preencher dos dados no Cabeçalho para sua identificação: Nome /CPF/Data
· As respostas devem ser digitadas abaixo de cada pergunta ou com fotos legíveis da resolução anexadas;
		É obrigatório apresentar o desenvolvimento das questões que possuem 		cálculo junto à resposta, do contrário a pontuação da questão será zerada.
	Ao terminar salve o arquivo no formato .PDF ou .DOCX;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
ATENÇÃO O NÃO PREENCHIMENTO DOS DADOS ACARRETARÁ NA ANULAÇÃO DA ATIVIDADE
_________________________________________________________________________

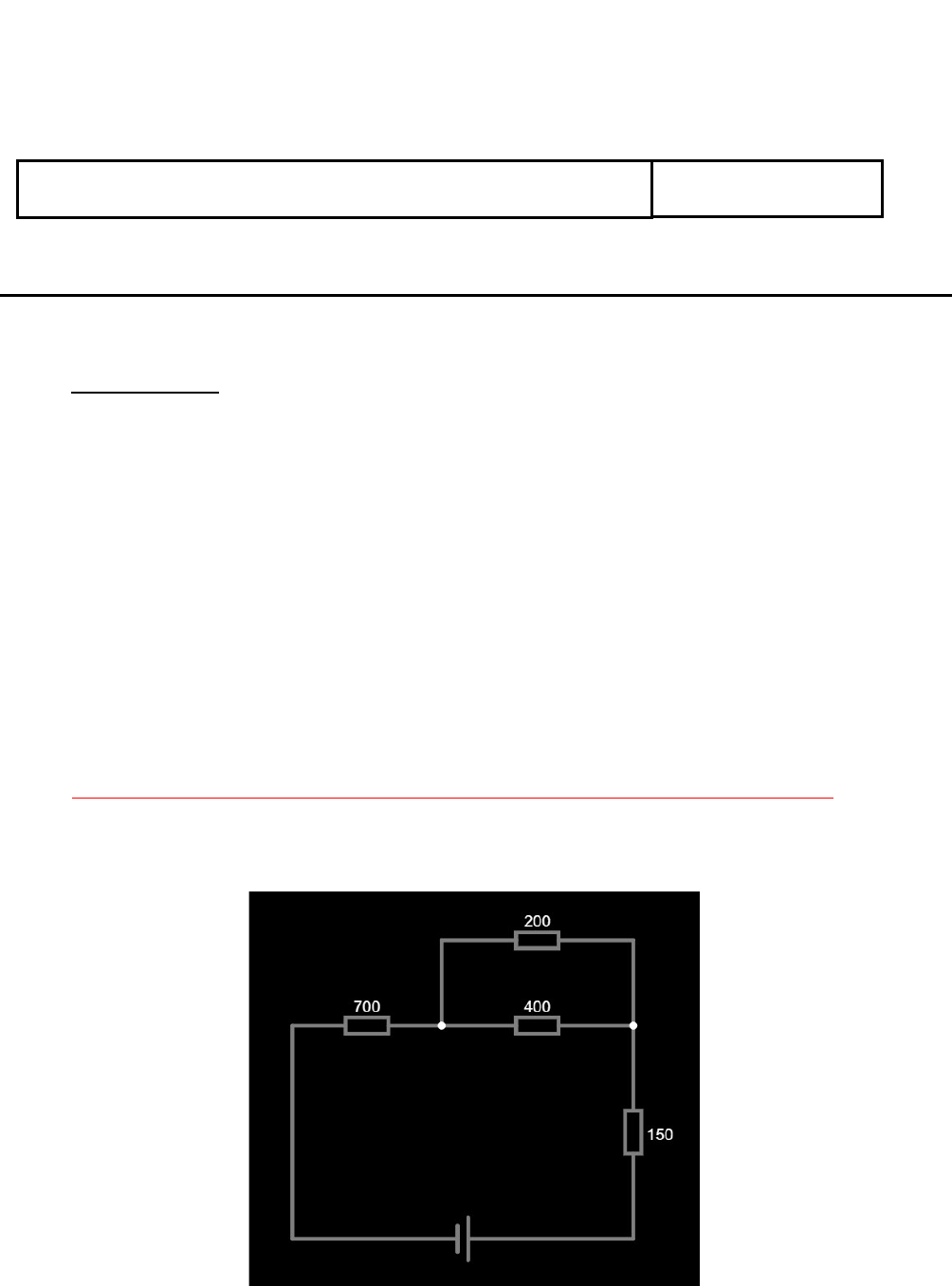

Questão 01: Calcule a corrente elétrica que passa por cada resistor do seguinte circuito (Fonte: 25V):
As correntes através de cada resistor são aproximadamente:
· I₇₀₀ = I₁₅₀ ≈ 0,025A
· I₂₀₀ ≈ 0,017A e I₄₀₀ ≈ 0,008A
Para calcular a corrente elétrica que passa por cada resistor no circuito, podemos utilizar a Lei de Ohm. A fórmula para calcular a corrente (I) é dada por:
onde:
- I é a corrente,
- V é a tensão (25V),
- R é a resistência.
Primeiro calcula-se a resistência equivalente total do circuito para, em seguida, calcular a corrente através de cada resistor.
Soma dos resistores em série (700Ω e 150Ω):
Ω
Cálculo da resistência equivalente do paralelo (200Ω e 400Ω):
 +
Resolvendo essa equação, encontramos  (aproximadamente).
Soma da resistência equivalente total:
 ≈ 983.33
Calculando a corrente total:
 +
 ≈ 0.025 A
Para o resistor de 700Ω e 150Ω a corrente é a mesma, corresponde a corrente total.
Para o paralelo :
 + ≈ 0.017A
 –

Questão 02: Calcule a resistência equivalente do seguinte circuito:
Observando o circuito, temos que os dois resistores de 400 ohms estão ligados em paralelo, eles estão em série com um resistor de 550 ohms e todo o conjunto está em paralelo com o resistor de 750 ohms.
Para calcular a resistência equivalente desse circuito, vamos dividir o problema em etapas e usar as fórmulas corretas para resistores em série e em paralelo.
Etapa 1: Resistores de 400 ohms em paralelo.
  A resistência equivalente de dois resistores em paralelo (R1 e R2) é dada por:
 +


Etapa 2. Resistor de 550 ohms em série com a resistência equivalente do passo 1:
  A resistência equivalente de resistores em série é apenas a soma das resistências individuais. Portanto:
3. Resistor de 750 ohms em paralelo com a resistência equivalente do passo 2:
 Para isso, aplicamos a fórmula para resistores em paralelo:
 +
 +



Portanto, a resistência equivalente do circuito é .
Questão 03: Escreva o valor do seguinte resistor






 Primeiro dígito = 7
 Tolerância =
 Segundo dígito = 3
 Multiplicador = 100
Solução: O primeiro anel representa o valor 7, o segundo representa o valor 3, formando o valor 73. O terceiro valor é o multiplicador, vermelho, que significa acrescentar dois zeros. O quarto é a tolerância. O valor nomimal é 7300 Ohms.
Questão 04: Calcule a intensidade do Campo Magnético produzido por uma espira circular de raio 0,03m, sabendo que ela é percorrida por uma Corrente Elétrica de intensidade 150A e que está localizada no vácuo.
A intensidade pode ser calculada pela fórmula:
 é a intensidade do campo magnético, é a permeabilidade magnética do vácuo, é a intensidade da corrente elétrica que percorre a espira e é o raio da espira.
Substituindo os valores na fórmula, obtemos:
	B= 0,009 . 150
B= 1,35
A intensidade do campo magnético é de 1,35 Tesla
