Hidráulica
Hidrometria e barragens
Prof. Me. Renan Borelli Galvão
• Unidade de Ensino: 04
• Competência da
Unidade de Ensino:
Compreender os principais conceitos da permeabilidade de água nos
solos. Conhecer os fundamentos das leis de Darcy e Bernoulli
aplicadas à condutividade hidráulica dos solos. Conceituar linhas de
fluxo e os diferentes tipos de barragens existentes.
• Resumo:
Seção 4.1 – Estudo da água nos solos;
Seção 4.2 – Forças de percolação;
Seção 4.3 – Fluxo de água nos solos.
• Palavras-chave:
Permeabilidade; Solos;
Lei de Darcy; Linhas de fluxo;
Barragens.
• Título da teleaula: Hidrometria e barragens
• Teleaula nº: 04
Contextualização da teleaula
• Condu vidade hidráulica do solo →
mecânica dos solos.
• Tensões no solo.
• Caminho da água ao longo de um maciço
terroso → redes de fluxo.
• Permitem determinar a vazão percolada,
pressão neutra e tensão efetiva em cada
ponto do maciço.
Fonte: http://bit.ly/2JWEFIZ
Estudo da água
nos solos
Lei de Darcy

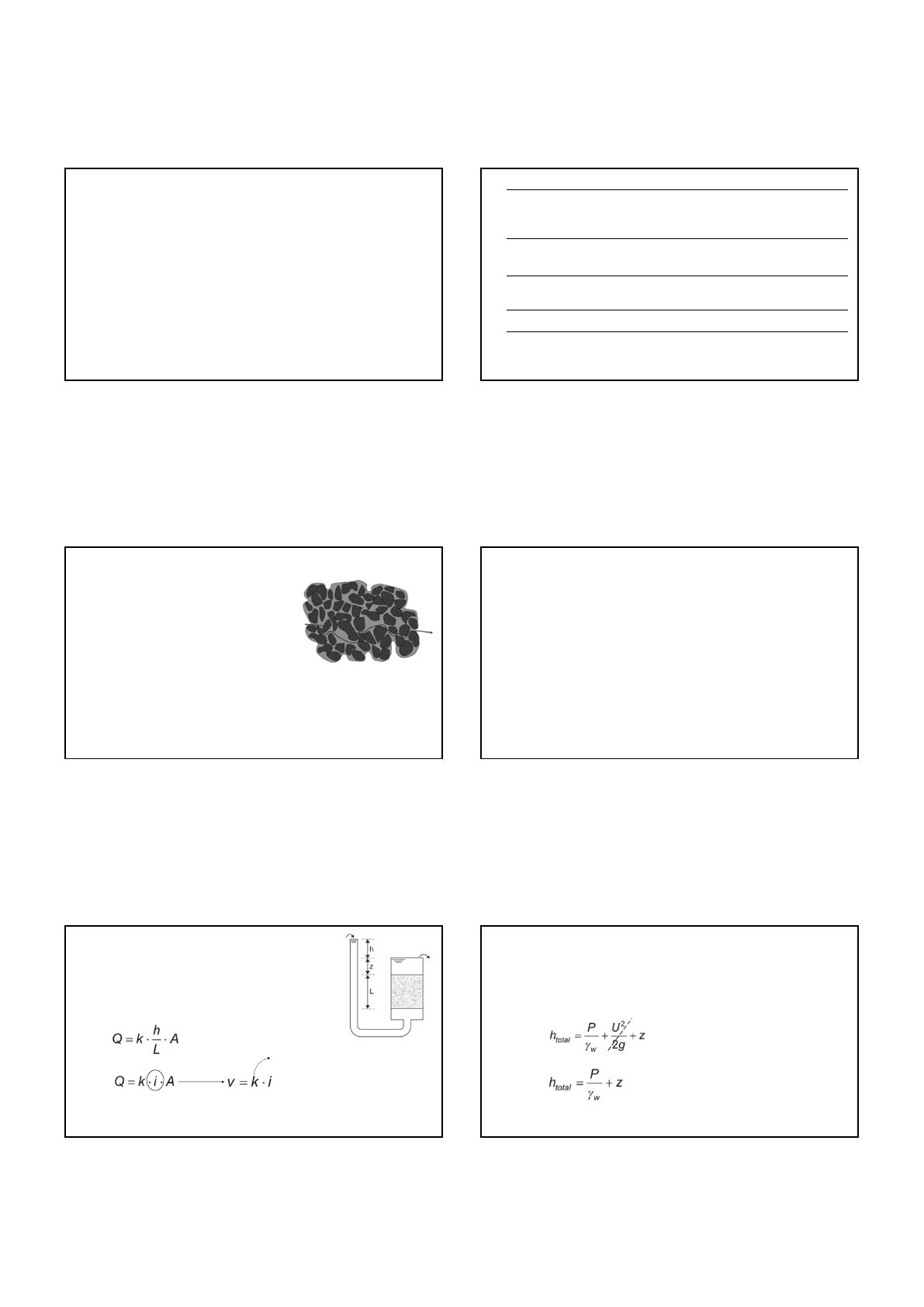

• Permeabilidade → propriedade que indica a maior
ou a menor facilidade que os solos oferecem à
passagem da água através dos seus vazios.
coeficiente de
permeabilidade
Fonte: Simões e Minillo (2017)
Lei de Bernoulli
• Diferença de cargas totais entre dois elementos de um solo saturado
→ há fluxo de água do ponto de maior carga para o de menor carga.
1 2
3 4
5 6
Gradiente Hidráulico
Fonte: Simões e Minillo (2017)
Determinação
do coeficiente de
permeabilidade
dos solos
Determinação do coeficiente de permeabilidade
• Permeâmetro de carga constante
=
Fonte: Simões e Minillo (2017)
• Permeâmetro de carga variável
Fonte: Simões e Minillo (2017)
Fonte: Simões e Minillo (2017)
• Fatores influenciam a permeabilidade dos solos:
• Tamanho dos grãos;
• Temperatura;
• Viscosidade;
• Disposição das partículas (estrutura do solo);
• Grau de saturação dos solos (presença de ar nos vazios).
Fonte: Simões e Minillo (2017)
7 8
9 10
11 12
Análise de ensaio
de permeabilidade
Resolvendo a Situação Problema 01
• Responsável técnico por uma barragem de
terra de uma usina hidrelétrica;
• Analisar o solo que será utilizado para
construir o maciço terroso;
• TAREFA: Analisar os resultados do ensaio
de permeabilidade – solo argiloso.
• Permeâmetro de carga
variável;
• Demandam mais tempo;
• Δh estável entre os dias
26 e 29 – média 10,32 cm.
• Lei de Darcy – Permâmetro de carga variável:
• Solo está apto ao emprego na barragem →
baixa permeabilidade, evitando rupturas
geradas pelo movimento da água no solo;
• Verificar também que a permeabilidade
medida na direção vertical, pois a água no
solo tende a percorrer os dois sentidos
Tensões no solo e
forças de
percolação
13 14
15 16
17 18
Tensões no solo submetido à percolação
Fonte: Simões e Minillo (2017)
Fenômeno de areia movediça
• Quando a pressão neutra em um ponto se iguala à
pressão total, ocorrerá o fenômeno chamado de
areia movediça;
• Tensão efetiva passa a ser nula;
• Condição obtida aumentando-se a carga H até um
valor crítico Hc ;
• Gradiente crítico:
Gradiente crítico é
numericamente igual ao peso
específico submerso da areia!
Fonte: Simões e Minillo (2017)
• Gradiente crítico é o gradiente que elimina a tensão efetiva;
• Ocasiona em solos não coesivos (areias) o fenômeno da areia movediça;
• Resistência S (ou capacidade de suporte) é proporcional à tensão efetiva:
• Em argilas o fenômeno não ocorre, pois a resistência S
depende também da coesão:
Filtros de proteção
• Fenômeno da areia movediça pode ser evitado
tornando o gradiente menor do que o gradiente
crítico;
• Aumenta-se o caminho de percolação L;
• Filtros de proteção - material granular, areia ou
pedregulho, que permita o escoamento de água
sem deixar passar partículas de solo dentro de
seus vazios.
Fonte: Simões e Minillo (2017)
DÚVIDAS E
PERGUNTAS ??
19 20
21 22
23 24
Calculando tensões
no solo
Resolvendo a Situação Problema 02
• Projetista de uma empresa especializada em
barragens;
• TAREFA:
• Calcular as tensões no solo arenoso do maciço (total,
efetiva e neutra) a jusante da barragem;
• Verificar a possibilidade de ocorrência do fenômeno de
areia movediça.
• Cota -6 m:
Fonte: Simões e Minillo (2017) Fonte: Simões e Minillo (2017)
• Cota -10 m:
• Gradiente hidráulico crítico:
• Gradiente hidráulico do maciço:
Maciço não sofrerá o fenômeno
da areia movediça!
Fluxo de água nos
solos
25 26
27 28
29 30
Fluxo de água nos solos
• Fluxo da água que percola
por um solo pode ser uni,
bi ou tridimensional;
• Ao passar pelo maciço
arenoso do permeâmetro,
o fluxo perde carga
gradualmente.
Fonte: Simões e Minillo (2017)
Fonte: Simões e Minillo (2017)
Quadrados são denominados
elementos da rede de
fluxo (90 graus)
A quantidade de linhas de fluxo é
denominada como Nf e a quantidade de
linhas equipotenciais como Nd.
Fonte: Simões e Minillo (2017)
• Perda de carga entre equipotenciais:
• Vazão no elemento da rede
de fluxo:
• Vazão total no permeâmetro:
Fonte: Simões e Minillo (2017)
• Fluxo bidimensional → permeâmetro curvo;
• Velocidades de percolação rentes à parede
AC são maiores do que as rentes à parede
BD;
• Cruzamento entre linhas equipotenciais e
linhas de fluxo formam elementos de rede
também, porém, de diferentes tamanhos.
Fonte: Simões e Minillo (2017)
Tipos de
barragens
Barragens
• Estruturas construídas transversalmente aos vales;
• U lizadas para acumulação de água →
abastecimento de água, geração de energia
elétrica, irrigação, controle de cheias, criação de
animais, paisagismo, etc;
• Barragens de terra e/ou enrocamento e barragens
de concreto.
Fonte: https://bit.ly/36NtI5n
31 32
33 34
35 36
• Barragens de terra e/ou enrocamento:
• Construídas com matérias naturais, como argilas, siltes e areias,
ou materiais produzidos artificialmente, como brita nos
enrocamentos;
• Estabelecimento de uma rede de fluxo característica, que deve
ser controlada por filtros horizontais, verticais e drenos de pé.
• Barragens de concreto:
• Construídas essencialmente com materiais produzidos
artificialmente, como o cimento e os aditivos químicos;
• Barragens de concreto por gravidade, em arco e de
contrafortes.
Fonte: https://bit.ly/2GUbJiY ; https://bit.ly/2SH3dq4
• Barragem → haverá percolação da água
pelo maciço;
• Fluxo formado pode ser confinado ou não
confinado.
• Fluxo confinado → condições de contorno
conhecidas → linhas de fluxo e as linhas
equipotenciais têm o desenho predefinido;
• Percolação sob barragem de concreto.
Fonte: Simões e Minillo (2017)
• Fluxo não confinado → não se tem todas as condições de
contorno conhecidas → não há previsão de como a rede de
fluxo está distribuída no maciço;
• Percolação através de barragem de terra.
Fonte: Simões e Minillo (2017)
• Barragens → Permeabilidade deve ser considerada em
todas as direções do fluxo;
• Pode não ser a mesma para todas as direções;
• Fator de correção de escala na direção x:
• Permeabilidade equivalente:
Analisando rede
de fluxo em uma
barragem
Resolvendo a Situação Problema 03
• Projetista e consultor técnico de uma empresa
especializada em barragens;
• Barragem de terra a ser analisada tem percolação
anisotrópica → kx = 5 ⋅ 10−8 m/s e ky = 2 ⋅ 10−8 m/s.
• TAREFA: verificar a permeabilidade equivalente, a
largura em x equivalente da barragem (x') e a vazão por
metro que percola no maciço.
37 38
39 40
41 42
• Cálculo de x’:
Fonte: Simões e Minillo (2017)
Nf = 4
Nd = 17
Fonte: Simões e Minillo (2017)
• Cálculo de k equivalente e
vazão por metro:
Kahoot /
Exercícios de
Fixação
Recapitulando ...
• Estudo da água nos solos – Lei de Darcy e de Bernoulli;
• Determinação do coeficiente de permeabilidade;
• Permeâmetros de carga constante e variável;
• Tensões no solo;
• Fenômeno de areia movediça;
• Filtros de proteção;
• Redes de fluxo;
• Tipos de barragem.
43 44
45 46
