O tripé
O corpo da luneta será apoiado num tubo com as mesmas
características do tubo externo dela, mas com 10 cm de
comprimento, com um corte ao longo de sua lateral e um furo
na região central dele e oposto ao local do corte longitudinal,
conforme mostra a parte superior da Figura 3.11.
Este tubo, que serve de suporte da luneta, deve ficar perpendicu-
lar ao suporte de trilho de cortina (Figura 3.11). Um parafuso de
3/16” x 1/2” com porca borboleta prende o suporte da luneta ao
suporte de trilho de cortina (linha tracejada A) (Figura 3.11).
O suporte de trilho de cortina, sob o tubo de PVC, é conecta-
do a outro igual a ele por outro parafuso igual ao acima descri-
to (este pode ter 1” de comprimento) e podem ser fixadas duas
porcas borboletas em sentidos opostos, sendo uma de cada lado
do suporte do trilho de cortina (linha tracejada B), para facili-
tar o apertar e afrouxar deste parafuso, pois o movimento verti-
cal da luneta será obtido por meio da inclinação do suporte do
trilho de cortina, que está debaixo do tubo de PVC.
O suporte do trilho de cortina inferior, por sua vez, será fixa-
do numa simples tampa de garrafa PET (Figura 3.11) por
outro parafuso, igual ao acima descrito, com porca borbole-
ta ao longo da linha tracejada C. A tampa, por sua vez, deve
3.

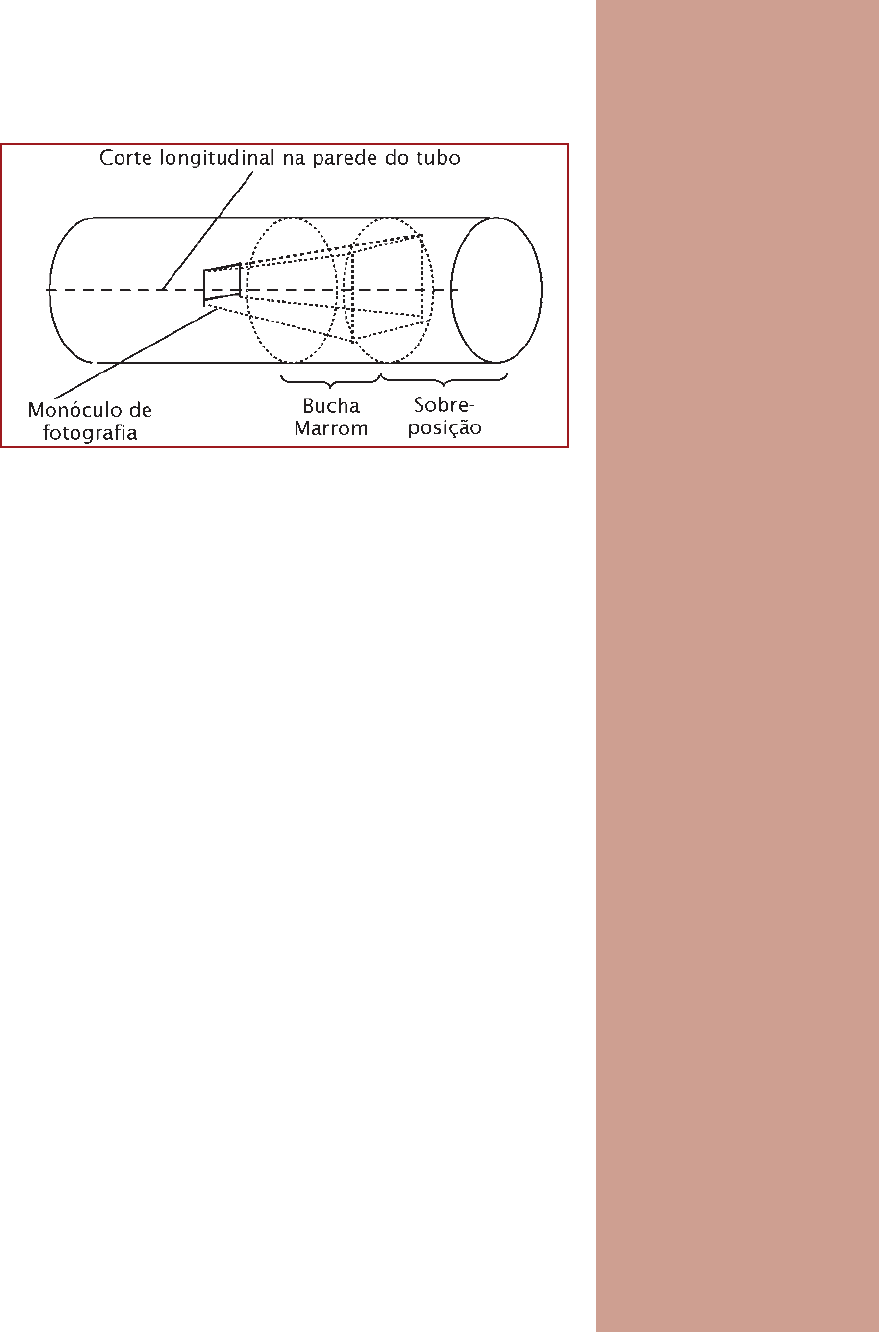

Figura 3.10. Peça h com a bucha de redução (II’) e o monóculo de fotografia dentro dela.
