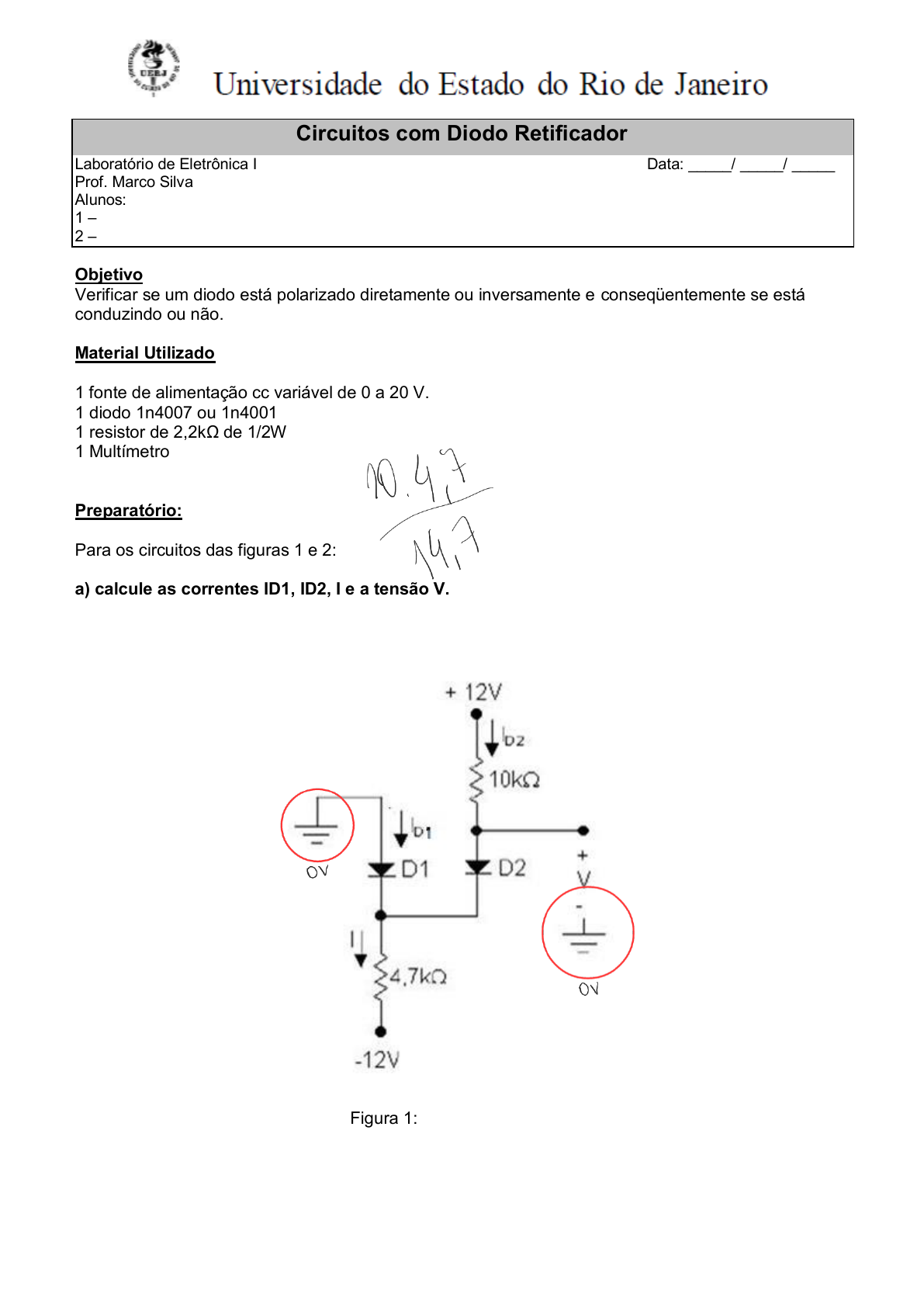

Circuitos com Diodo Retificador
Laboratório de Eletrônica I Data: _____/ _____/ _____
Prof. Marco Silva
Alunos:
1 –
2 –

Objetivo
Verificar se um diodo está polarizado diretamente ou inversamente e conseqüentemente se está
conduzindo ou não.

Material Utilizado

1 fonte de alimentação cc variável de 0 a 20 V.
1 diodo 1n4007 ou 1n4001
1 resistor de 2,2kΩ de 1/2W
1 Multímetro


Preparatório:

Para os circuitos das figuras 1 e 2:

a) calcule as correntes ID1, ID2, I e a tensão V.





Figura 1:










Figura 2:

b) Anote os resultados obtidos na Tabela:


Atividade 2: Simulação.


Usando um programa de simulação, monte os circuitos das figuras 1 e 2 e:

a) Meça as correntes ID1, ID2, I e a tensão V.
b) Anote os resultados obtidos na Tabela 1.


Atividade 3: Esperiência:

Para os circuitos das figuras 1 e 2, meça as correntes ID1, ID2 e I a tensão V. Anote os resultados na
Tabela.




Conclusão:
