1
Atividade Prática de Circuitos Elétricos I
Saulo Bevilaqua Rissato
Centro Universitário Uninter
Rua Argentina 1000, Centro – CEP: 85884 - 000 – Medianeira – Paraná - Brasil
e-mail: saulorissato@gmail.com

Resumo. Essa atividade tem como objetivo colocar em prática os conteúdos abordados na
disciplina de Circuitos Elétricos I. Como Lei de Ohm e leis de Kirchhoff, também o uso dos
equipamentos como multímetro, fonte de bancada, protoboard e aplicação de resistores em circuitos
elétricos.

Palavras chave: (disciplina, circuitos, resistores)

Introdução
Neste experimento prático foi possível observar na
prática as leis da física envolvida nos circuitos elétricos,
e como a tensão tem influência na dissipação de
potência em circuitos com resistores. Também como
funcionam circuitos divisores de tensão e circuitos
divisores de corrente. Foi possível observar a pequena
diferença entre os valores teóricos e os resultados
práticos.
Procedimento Experimental
Para os experimentos foram utilizados, resistores,
pedaços de cabos, multímetro, fonte ajustável e uma
protoboard. Para as simulações foi utilizado o
programa Multisim, que possibilita a montagem dos
circuitos e entrega as correntes e as tensões do circuito.
Experiência 1: Lei de Ohm
Sendo analisado o circuito abaixo, foi obtido a
corrente utilizando a Lei de Ohm.

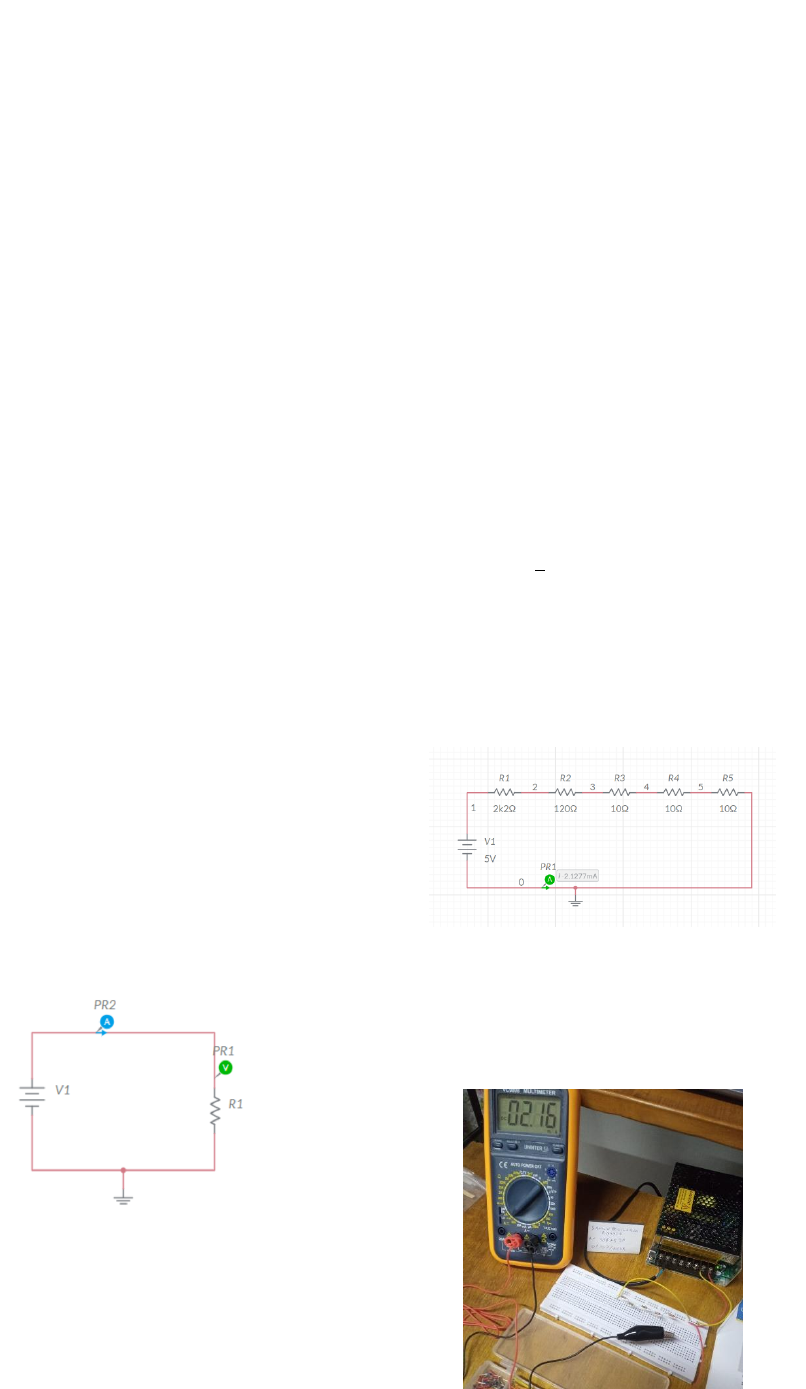

Figura 1 Esquema circuito para experimento Lei
de Ohm
Análise e Resultados

 Para o teste da Lei de Ohm, o valor do resistor foi
obtido utilizando o número do RU.
Sendo: RU = 3882547
R1 = penúltimo digito do RU * 500 + último dígito
do RU * 50
R1 = 4 * 500 + 7 * 50 = 2350 Ω
Foram associados 5 resistores para obter o valor,
sendo eles: 2K2Ω + 120Ω + 10Ω + 10Ω + 10Ω
Os valores teóricos de corrente foram calculados da
seguinte forma: 𝐼 =
𝑉
𝑅

I = Corrente em amperes
V = Tensão em volts
R = Resistência em Ohms
Utilizando a ferramenta online, simulando o
mesmo circuito foi obtido os dados de maneira muito
prática.


Figura 2 Simulação online no Multisim
Os cinco resistores foram associados em série para
atingir o valor da resistência. Foram feitos os testes
com a fonte de tensão ajustável, as tensões utilizadas
foram 5V, 10V e 12V.


Figura 3 Circuito montado na protoboard com
associação dos resistores
 2
Para aferir a corrente, o circuito foi aberto e o
multímetro inserido e série com o circuito, na escala de
corrente.

Figura 4 Esquema de como conectar o multímetro
para medir corrente
Foi calculado erro, entre os testes teóricos e práticos,
para calcular a % de erro, foi utilizado a seguinte
fórmula:
 %𝐸𝑟𝑟𝑜 = [
𝐼 𝑇𝑒ó𝑟𝑖𝑐𝑜−𝐼 𝑃𝑟á𝑡𝑖𝑐𝑜
𝐼 𝑇𝑒ó𝑟𝑖𝑐𝑜
] ∗ 100
Abaixo temos a tabela com os dados obtidos nos
experimentos teóricos, simulados e práticos. Os testes
foram realizados com a mesma resistência (2350 Ohms)
alterando somente a tensão.

 I (A) %Erro
V
Corrente
Teórica
Corrente
simulada
Corrente
prática
Erro
Experimental
0 0 mA 0 mA 0 mA 0 %
5 2,12 mA 2,12 mA 2,16 mA 1,52 %
10 4,25 mA 4,25 mA 4,34 mA 1,99 %
12 5,10 mA 5,10 mA 5,14 mA 0,65 %
Tabela 1 Correntes circuito Lei de Ohm

Com os resultados teóricos e experimentais obtidos,
temos os gráficos de corrente por tensão.


Gráfico 1 Relação tensão x corrente
Com o valor de tensão e corrente, foi possível
calcular o valor real do resistor, utilizando a seguinte
fórmula: 𝑅 =
𝑉
𝐼


V
Corrente
prática
Resistência
real (Ω)
5 2,16 mA 2314 Ω
10 4,34 mA 2304 Ω
12 5,14 mA 2334 Ω
Tabela 2 Resistência real do circuito

Utilizados as medições, também foi calculado a
potência em Watts (P) dissipada no circuito, utilizando
a equação: 𝑃 = 𝑉 ∗ 𝐼

 P (W) %Erro
V
Potência
Teórica
Potência
simulada
Potência
prática
Erro
Experime
ntal
0 0 W 0 W 0 W 0 %
5 10,63mW 10,63 mW 10,80 mW 1,52 %
10 42,55 mW 42,55 mW 43,40 mW 1,99 %
12 61,27 mW 61,27 mW 61,68 mW 0,65 %
Tabela 3 Potência dissipada no circuito

Diante os testes teóricos e práticos, podemos notar
uma diferença entre os valores, essa diferença se dá
pela tolerância dos resistores e pelas variações mínimas
de tensão da fonte ajustável. Também pela tolerância
de medição do multímetro. Os valores dos testes
teóricos e simulados no Multisim são muito próximos
devido aos valores exatos de tensão e resistência.
Experiência 2: Divisor de Tensão
No circuito divisor de tensão é utilizado um ou mais
resistores em série para dividir a tensão da fonte entre
esses resistores. Na experiência a seguir foram
utilizados os seguintes resistores: R1 = 1KΩ, R2 =
2,2KΩ, R3 = 4,7KΩ.

Figura 5 Circuito divisor de tensão
Com os resistores na disposição da figura 5, foi
calculado os valores teóricos das tensões no circuito.
Primeiro calculado a corrente do circuito com a
equação:𝐼 =
𝑉
(𝑅1+𝑅2+𝑅3)

Tendo o valor da corrente do circuito, podemos
calcular a tensão em cada resistor, aplicando a
resistência de cada resistor na equação: 𝑉 = 𝑅 ∗ 𝐼

Valores teóricos
V 𝑉𝑅1 𝑉𝑅2 𝑉𝑅3 I (A)
5 632 mV 1,39 V 2,97 V 632µA
10 1,26 V 2,78 V 5,94 V 1,26 mA
12 1,51 V 3,34 V 7,13 V 1,51 mA
Tabela 4 Resultados teóricos circuito divisor de
tensão

Na simulação no Multisim foi utilizado o mesmo
circuito, somente modificando os valores de tensão.
 3

Figura 6 Simulação no Multisim
Os valores obtidos na simulação no Multisim
seguem na tabela. Os valores teóricos e práticos foram
os mesmos, devido a precisão dos cálculos e do
simulador.

Valores simulados
V 𝑉𝑅1 𝑉𝑅2 𝑉𝑅3 I (A)
5 632 mV 1,39 V 2,97 V 632µA
10 1,26 V 2,78 V 5,94 V 1,26 mA
12 1,51 V 3,34 V 7,13 V 1,51 mA
Tabela 5 Resultados simulação circuito divisor de
tensão

Nos procedimentos experimentais, utilizamos as
mesmas ferramentas do experimento anterior.
Para ter os valores de tensão em cada resistor o
multímetro deve ser inserido em paralelo com o resistor
em questão, na escala de Volts, como na figura a seguir.


Figura 7 Medindo a tensão em cada resistor
Para medir a corrente, o multímetro foi inserido em
série com o circuito, na escala de corrente.

Figura 8 Medição de corrente
Na tabela a seguir temos os valores experimentais,
obtidos na prática com as ferramentas.

Valores experimentais
V 𝑉𝑅1 𝑉𝑅2 𝑉𝑅3 I (A)
5 642 mV 1,39 V 3 V 645µA
10 1,27 V 2,78 V 6 V 1,28 mA
12 1,51 V 3,29 V 7,11 V 1,52 mA
Tabela 6 Resultados experimentais circuito
divisor de tensão

Com os valores encontrados calculamos o erro
experimental, o cálculo foi com a mesma equação do
experimento anterior.

% Erro
V %𝐸𝑉𝑅1(v) %𝐸𝑉𝑅2(v) %𝐸𝑉𝑅3(v) %𝐸𝐶𝑂𝑅𝑅𝐸𝑁𝑇𝐸(𝐴)
5 1,58 0,258 0,996 2,056
10 0,793 0,107 0,925 1,185
12 0,527 1,497 0,350 0,131
Tabela 7 Resultados erro experimental circuito
divisor de tensão

Como no primeiro experimento, os valores teóricos
e simulados foram exatamente iguais, porém na
simulação tivemos uma pequena diferença nos valores,
conforme explicado anteriormente.
Experiência 3: Divisor de Corrente
Nos circuitos divisores de corrente, são utilizados
dois ou mais resistores associados em paralelo para
dividir a corrente entre si. A corrente da fonte se divide
entre caminhos com resistências distintas. O circuito a
seguir foi montado da seguinte maneira, utilizados os
seguintes resistores: R1 = 1KΩ, R2 = 2,2KΩ, R3 =
4,7KΩ.

 4

Figura 9 Esquema circuito divisor de corrente
Foi calculado a corrente teórica em cada resistor,
como no circuito todos os resistores estavam em
paralelo a tensão sobre eles foi a mesma, utilizando a
equação 𝐼 =
𝑉
𝑅
 temos acorrente em cada resistor.

Valores teóricos
V1 𝐼𝑅1(A) 𝐼𝑅2(A) 𝐼𝑅3(A)
5 5,00 mA 2,27 mA 1,06mA
10 10,00 mA 4,54 mA 2,12 mA
12 12,00 mA 5,45 mA 2,55 mA
Tabela 8 Resultados correntes teóricas do circuito
divisor de corrente

Utilizando o mesmo circuito, somente alterado os
valores de tensão foi feita a simulação no Multisim.

Valores simulados
V1 𝐼𝑅1(A) 𝐼𝑅2(A) 𝐼𝑅3(A)
5 5,00 mA 2,27 mA 1,03 mA
10 10,00 mA 4,54 mA 2,12 mA
12 12,00 mA 5,45 mA 2,55 mA
Tabela 8 Resultados correntes simuladas do
circuito divisor de corrente

Na sequência, foi montado o circuito na protoboard
e conectado na fonte.


Figura 10 Circuito divisor de corrente montado na
protoboard
Nesse circuito foi medido a corrente em cada
resistor, colocando o multímetro em série com cada
resistor.

Figura 11 Exemplo de como medir a corrente em
cada resistor
Feito o mesmo procedimento nos três resistores
temos a seguinte tabela de corrente.

Valores experimentais
V1 𝐼𝑅1(A) 𝐼𝑅2(A) 𝐼𝑅3(A)
5 5,02 mA 2,31 mA 1,07 mA
10 10,10 mA 4,64 mA 2,14 mA
12 11,94 mA 5,50 mA 2,54 mA
Tabela 9 Resultados correntes no experimento do
circuito divisor de corrente

Com os valores em mãos calculamos o erro
experimental, que é a variação dos valores teóricos
para os resultados práticos.

% Erro
V %𝐸𝐼𝑅1 %𝐸𝐼𝑅2 %𝐸𝐼𝑅3
5 0,4 1,76 3,88
10 1 2,20
0,925
0,57
12 0,5 0,91 0,39
Tabela 10 Resultados erro experimental circuito
divisor de corrente


Como visto anteriormente, temos uma divergência
entre os valores teóricos e práticos, devido a tolerância
dos resistores e equipamentos, também a resistência
dos cabos de prova do multímetro.
Experiência 4: Equivalente de Thevenin
Nesse experimento utilizando o método de análise
nodal obteve se o circuito equivalente de Thevenin, que
consiste em estudar uma parte do circuito,
simplificando o circuito em apenas uma fonte de tensão
ou corrente e um só resistor.
 5

Figura 12 Circuito a ser calculado o equivalente
Com o método nodal e as leis de Kirchhoff , foram
calculadas todas as tensões e correntes do circuito e
então o circuito equivalente de Thevenin.
No simulador online, foi montado o circuito,
podemos notar os valores de tensão e corrente em cada
resistor.


Figura 13 Circuito montado no simulador
Na prática temos o circuito montado na protoboard,
onde foi possível medir os valores de corrente e tensões.

Figura 14 Circuito montado na protoboard

Figura 15 Medindo tensão em cada resistor

Figura 16 Medindo corrente em cada resistor
No teste prático a tensão equivalente de Thevenin
foi de 1,73V, e o resistor equivalente seria de 1KΩ.
Seguindo os mesmos experimentos anteriores
temos a seguinte tabela.

 Valores
 Teórico Simulado Prático % Erro
𝐼1 3,84 mA 3,84mA 3,82 mA
𝐼2 1,20 mA 1,19 mA 1,20 mA
𝐼3 2,65 mA 2,64 mA 2,61 mA
𝐼4 920 µA 919 µA 860 µA
𝐼5 1,72 mA 1,72 mA 1,75 mA
𝑉1 8,15 V 8,15 V 8,14 V
𝑉2 5,50 V 5,51 V 5,53 V
𝑉𝑅1 3,84 V 3,84 V 3,77 V
𝑉𝑅2 8,15 V 8,15 V 8,14 V
𝑉𝑅3 2,64 V 2,64 V 2,61 V
𝑉𝑅4 515 mV 514 mV 490 mV
𝑉𝑅5 3,79 V 3,79 V 3,79 V
𝑉𝑅6 1,72 V 1,72 V 1,73 V
𝑉𝑇𝐻 1,72V 1,72 V 1,73V
Tabela 11 Equivalente de Thevenin
 6
Conclusão
Com esses experimentos realizados de forma prática,
foi possível assemelhar o conteúdo visto nas aulas teóricas,
e as leis da física envolvida nos circuitos elétricos, além do
aprendizado no manuseio de equipamentos como fonte
ajustável e multímetro, que é indispensável na análise de
circuitos elétricos.
