Topografia
Aula 02 – medida indireta de distâncias
1. Introdução
A medida é indireta quando a distância é obtida em
função da medida de outras grandezas.
É necessário realizar alguns cálculos sobre as medidas
efetuadas em campo, para se obter indiretamente o valor
da distância.
Ao processo de medida indireta denomina-se
estadimetria ou taqueometria.
Os equipamentos utilizados na medida indireta de
distâncias são:
- Teodolito e/ou Nível: o teodolito é utilizado na leitura
de ângulos horizontais e/ou verticais e da régua
graduada; o nível é utilizado somente para a leitura da
régua.

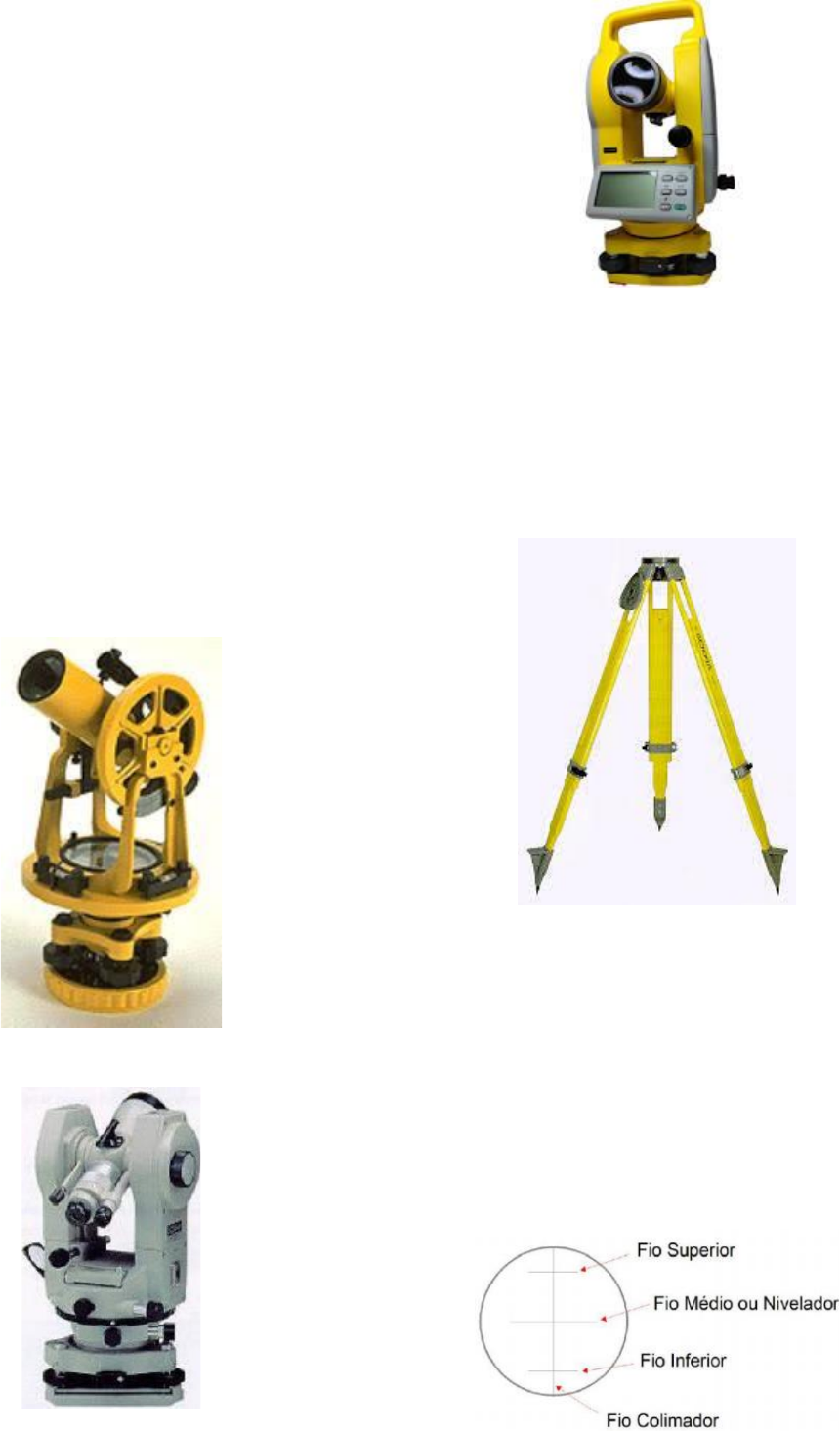

- A figura a seguir ilustra três gerações de
teodolitos:
O trânsito (mecânico e de leitura externa);

O ótico (prismático e com leitura interna);


O eletrônico (leitura digital).

O teodolito realiza a medição do ângulo vertical e o
ângulo zenital.
- Acessórios: o tripé (serve para estacionar o aparelho);
o fio de prumo (serve para posicionar o aparelho
exatamente sobre o ponto no terreno); e a lupa (para
leitura dos ângulos).
A figura a seguir ilustra um tripé de alumínio.

- Miras: As miras são réguas de madeira ou metal
usadas no nivelamento para determinação de distâncias
verticais, medidas entre a projeção do traço do retículo
horizontal da luneta na mira e o ponto do terreno onde a
mira está instalada.
 Estas miras são graduadas centimetricamente. Os
decímetros são indicados ao lado da escala centimétrica.

Ocular de um teodolito

Mira graduada

2. Princípio da estadimetria
Existe uma relação constante entre a distância do
aparelho, a mira e a leitura na mira.

d – Distância do centro óptico até a lente objetiva da
luneta do teodolito;
D – Distância do centro óptico do teodolito, até a mira
(ponto visado);
S’ – Diferença entre os fios estadimétricos superior e
inferior marcados na lente do nível;
S – Diferença das leituras feitas sobre a mira referentes
as visadas dos fios superior e inferior, também chamado
de número gerador (G);
d/s – é uma constante (C) do teodolito, onde o fabricante
fornece a igualdade d/s = D/S ou 100 = D/S;
A constante (C), assume valor de 25cm a 50 cm para
equipamentos com lunetas aláticas e valores que variam
de 0 cm para equipamentos com lunetas analíticas.
As lunetas aláticas, a posição do vértice do triângulo
estadimétrico, era variável, já que o foco do sistema
ótico variava com a distância do objeto visado (lunetas
aláticas, isto é, variáveis). Já as lunetas analíticas são
lunetas modernas com a inclusão de mais uma lente,
chamada analisadora, à qual, a posição do foco do
sistema passou a ser fixo, imutável.
3. Métodos de medidas indiretas de distancia
3.1 Cálculo da distância horizontal
Um teodolito estacionado no ponto A e a régua
graduada no ponto B. Do ponto A visa-se o ponto B com
o círculo vertical do teodolito zerado, ou seja, com a
luneta na posição horizontal. Procede-se a leitura dos
fios estadimétricos inferior (FI), médio (FM) e superior
(FS), conforme figura abaixo.

Fs – Fio superior
Fi – fio interior

3.2 Cálculo da distância horizontal (luneta
inclinada)
Para visar a régua graduada no ponto B há
necessidade de se inclinar a luneta, para cima ou
para baixo, de um ângulo (α) em relação ao plano
horizontal, conforme figura abaixo.
Neste caso, a luneta em posição inclinada, o ângulo
vertical é diferente de 00º 00’ 00”, então o cálculo
da distância horizontal será:

Visada inclinada

Neste caso, para visar a régua graduada no ponto B
há necessidade de se inclinar a luneta, para cima ou
para baixo, de um ângulo (α) em relação ao plano
horizontal, conforme figura abaixo.
➢

Neste caso, a luneta em posição inclinada, o ângulo
vertical é diferente de 00º 00’ 00”, então o cálculo da
distância horizontal será:




 *Exemplo 1:
No slide anterior, qual o valor da distância
horizontal entre o ponto do teodolito estacionado
(E1) e o ponto mirado (P1)?
- Observação importante: Quando temos alguns
dos valores das medidas inclinadas ou horizontal,
podemos utilizar a fórmula mais simples:
𝐷ℎ = 𝐷𝑙 ∗ cos⁡(90 − 𝑎𝑛𝑔. 𝑧𝑒𝑛𝑖𝑡𝑎𝑙)
*Exemplo 2:
 Uma distância inclinada, medida com um medidor
eletrônico de distância, apresenta o valor de
190,98m sendo que o ângulo zenital (medido a
partir do Zênite) é 87º10’30’’.
 Pode-se afirmar que a distância horizontal é:
Alternativas:
A) 189,496m
B) 189,170m
C) 190,280m
D)188,165m
E) 190,748m



*Exemplo 3: propostos para estudo.
