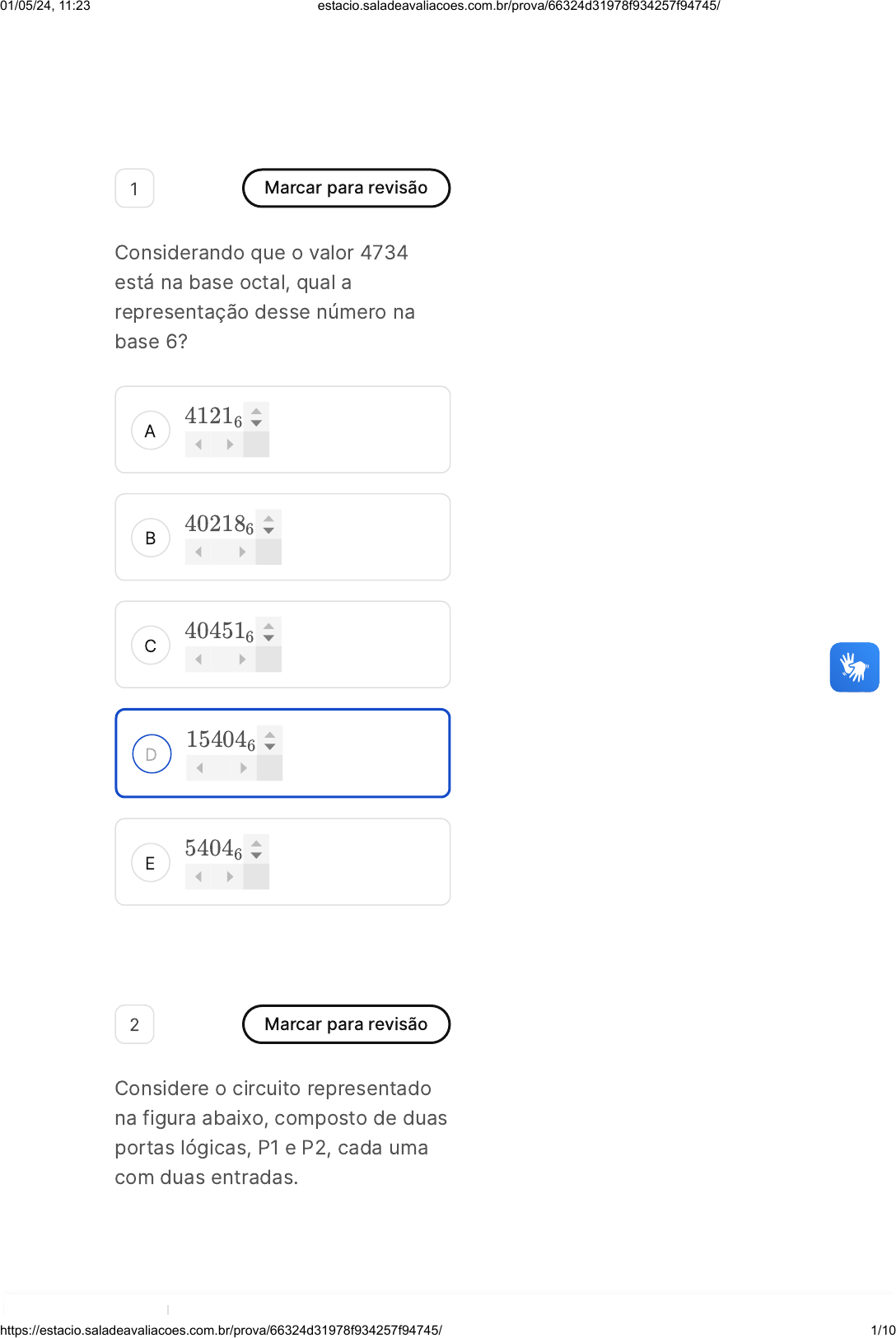

1 Marcar para revisão
Considerando que o valor 4734
está na base octal, qual a
representação desse número na
base 6?
41216
402186
404516
154046
54046
2 Marcar para revisão
Considere o circuito representado
na figura abaixo, composto de duas
portas lógicas, P1 e P2, cada uma
com duas entradas.
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 1/10
A
B
C
D
E
O arranjo possui a seguinte tabela
verdade:
As seguintes portas lógicas,
quando posicionadas
respectivamente em P1 e P2,
atendem à tabela verdade proposta
da seguinte forma:
XOR e AND.
NAND e NOR.
OR e NAND.
AND e XOR.
OR e NOR.
3 Marcar para revisão
00
hora
: 36
min
: 14
seg
Ocultar
Questão 9 de 10
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Eletrônica Digital
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 2/10
A
B
C
D
E
Um determinado sistema digital
utiliza oito bits para representar
números inteiros e é utilizado o
complemento dois para representar
os números negativos. Dados dois
números inteiros com sinal, A �
1001 1101 e B � 0010 0111, o
resultado da soma A � B realizada
por esse sistema, em decimal, é:
66
�66
20
188
196
4 Marcar para revisão
A figura, a seguir, ilustra um
multiplexador de 4 entradas para 1
saída e o mapa de Karnaugh a ser
implementado para o sinal W
através do circuito. Os sinais S1 e
S0 são as entradas de controle do
integrado, onde S1 representa o bit
mais significativo. O bloco
tracejado deverá conter os
circuitos que conectarão os sinais
de X e Y às entradas do
multiplexador. A fim de reproduzir o
mapa de Karnaugh, qual é a
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 3/10
A
B
C
D
E
expressão booleana do circuito que
será conectado ao pino IP2?
¯̄¯̄¯̄¯̄¯̄¯̄¯̄¯
X ⊕ Y
X ⊕ Y
X + Y
X
¯̄¯̄
Y
XY
5 Marcar para revisão
Qual é o nome do dispositivo
representado na figura abaixo:
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 4/10
A
B
C
D
E
A
B
Latch RS
Flip-flop JK
Flip-flop D
Latch D
Flip-flop T
6 Marcar para revisão
A respeito do flip-flop considere
as seguintes afirmações:
I� Se o flip-flop se
comporta como um flip-flop T
II� A saída muda de estado sempre
que ocorre o bordo apropriado do
sinal de relógio e
III� Pode ser implementado
colocando em curto as entradas
e de um flip-flop
Estão corretas:
D
D =
¯̄¯̄
Q
D = 1
J
K JK
Apenas as afirmações II e
III
Apenas a afirmação II
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 5/10
C
D
E
Nenhuma das afirmações
Apenas a afirmação III
Apenas a afirmação I
7 Marcar para revisão
Contadores são circuitos digitais
amplamente utilizados para a
manipulação de dados e são
construídos a partir da ligação de
flip-flops em cascata. A figura a
seguir mostra um exemplo de
contador.
Em relação a contadores digitais,
considere as afirmativas a seguir:
I � O contador assíncrono tem um
sinal de clock único externo
aplicado a todos os estágios ao
mesmo tempo.
II � O valor máximo de contagens
que um contador que utiliza 4 flip-
flops pode atingir é 32.
III � É possível fazer a contagem de
valores que não sejam potências de
2 combinando contadores comuns
com portas lógicas conhecidas.
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 6/10
A
B
C
D
E
É(são) correta(s) APENAS a(s)
afirmativa(s):
II e III
I e II
III
II
I
8 Marcar para revisão
Associe as colunas relacionando o
tipo de memória e às respectivas
aplicações típicas.
TIPO DE
MEMÓRIA
  APLICAÇÕES
TÍPICAS
�1� ROM
(   � Programa de
inicialização do
computador �BIOS�
�2� RAM
(  � Ao ser
desconectada da
energia, perde
todas as
informações
armazenadas.
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 7/10
A
B
C
D
E
(   � É uma memória
não volátil
A sequência correta de associação
é:
�2�; �1�; �2�
�2�; �2�; �1�
�1�; �1�; �2�
�1�; �1�; �1�
�1�; �2�; �1�
9 Marcar para revisão
Durante a revisão de um projeto de
circuito, um engenheiro eletrônico
identifica a necessidade de
simplificar uma função lógica
complexa. O objetivo é reduzir o
número de portas lógicas usadas,
diminuindo assim o custo de
produção.
Qual técnica é eficaz na
simplificação de funções lógicas
complexas?
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 8/10
A
B
C
D
E
A
B
C
Mapa de Karnaugh.
Regra de L'Hôpital.
Método de Newton-
Raphson.
Lei de Ohm.
Teorema de Pythagoras.
10 Marcar para revisão
Um determinado sistema digital
utiliza seis bits na representação de
números inteiros com sinal.
Sabendo que é usado o
complemento dois para representar
números negativos, o número
decimal representado pela
sequência 011011 é:
�37
27
�36
01/05/24, 11:23 estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/
https://estacio.saladeavaliacoes.com.br/prova/66324d31978f934257f94745/ 9/10
D
E
37
�27
