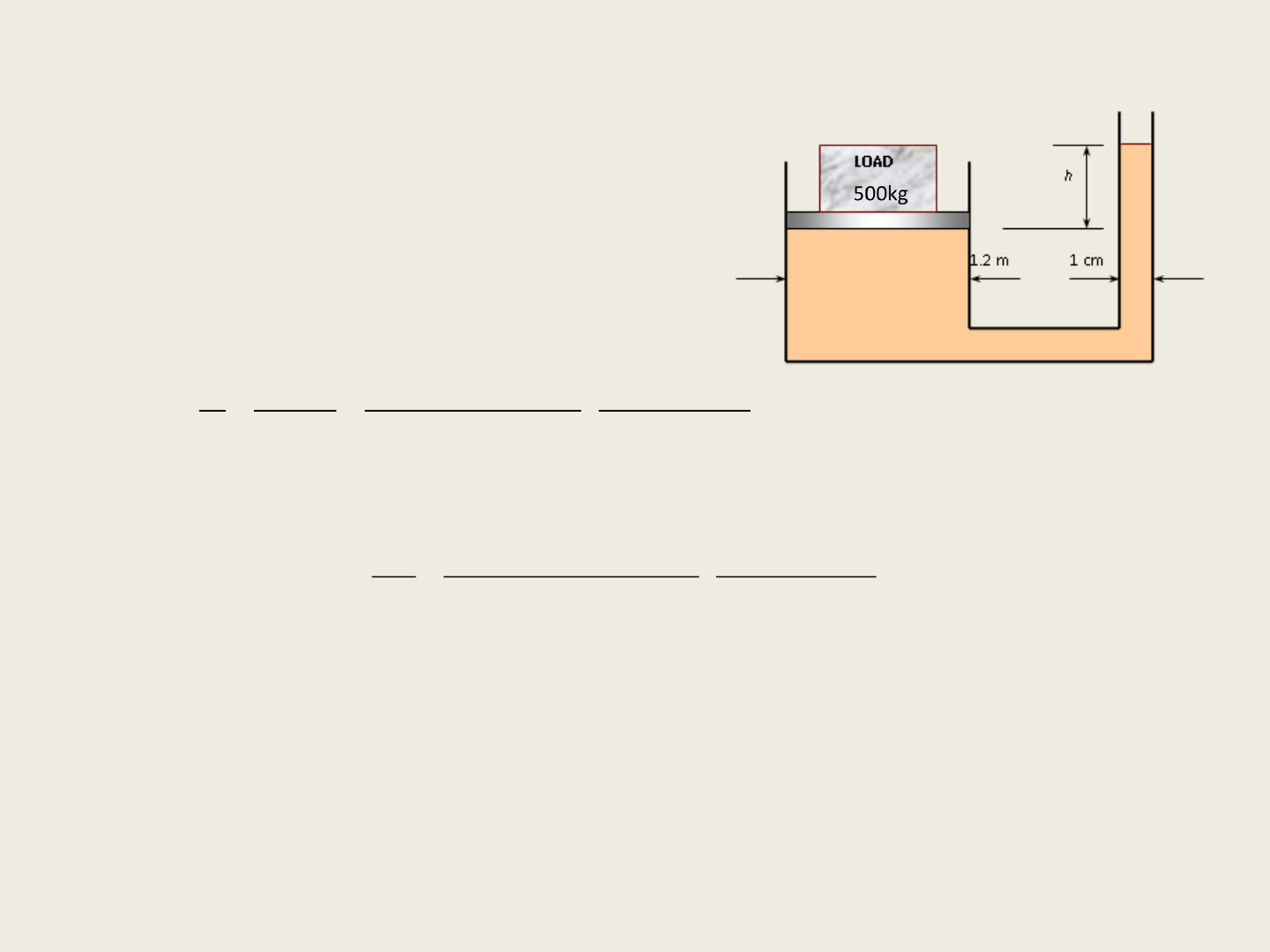

3-36 – A carga de 500kg do macaco hidráulico mostrado na figura deve ser elevada
despejando-se óleo (ρ = 780kg/m3) dentro de um tubo fino. Determine o quão alto h
deve ser para levantar o peso.
Análise: Observando que a pressão é força por
área unitária, a pressão manométrica no fluido
sob a carga é simplesmente a razão do peso
pela área do elevador,
2
2
man 2 2 2
(500 kg)(9.81 m/s ) 1 kN
4.34 kN/m 4340 Pa
/ 4 (1.20 m) / 4 1000 kg m/s
W mg
P
A D 
 
     
 
A altura necessária de óleo que causará um aumento de pressão 4,34 kPa é
2 2
man
man 3 2 2
4.34 kN/m 1 000 kg m/s

(780 kg/m )(9.81 m/s ) 1 kN/m
P
P gh h
g


 
     
 
0.567 m
Portanto, uma carga de 500 kg pode ser elevada por este macaco hidráulico
simplesmente elevando o nível de óleo no tubo em 56,7 cm de altura.
Discussão: Note que grandes pesos podem ser levantados por pouco esforço
no elevador hidráulico, fazendo uso do princípio de Pascal.
O “macaqueamento” é utilizado para elevar viadutos e pontes, corrigindo ou
readequando a altura da estrutura de um nível inferior para um nível superior ou vice
versa, sem provocar grandes perturbações. Para o procedimento de elevação do nível
do tabuleiro, podem ser utilizados um ou mais macacos hidráulicos.
Vista de um conjunto de macacos hidráulicos - 7 macacos ligados em serie ligados a uma única
central de bombeamento. Fonte: www.naresi.com
http://www.naresi.com/
A medida que o tabuleiro vai subindo vai se colocado individualmente
os calços metálicos de aço especial, um sobre o outro
