Sistemas Estruturais De Aço e Madeira - Prova 03

Prévia do material em texto

Sistemas Estruturais De Aço e Madeira – Exercícios 03

01 - Deseja-se dimensionar uma viga em madeira para suportar o peso de alguns elementos
como o seu peso próprio, peso da cobertura, cargas acidentais e vento para uma combinação
normal de longa duração, para uma edificação tipo 2 , sendo que os elementos estruturais da
viga são de madeira em geral. Considerando que o carregamento da viga terá as seguintes
características:

 Peso próprio da estrutura – G1
 Peso da cobertura – G2
 Carga acidental – Q – Sem predominância de pessoas/equipamentos.
 Vento de sobrepressão – V1

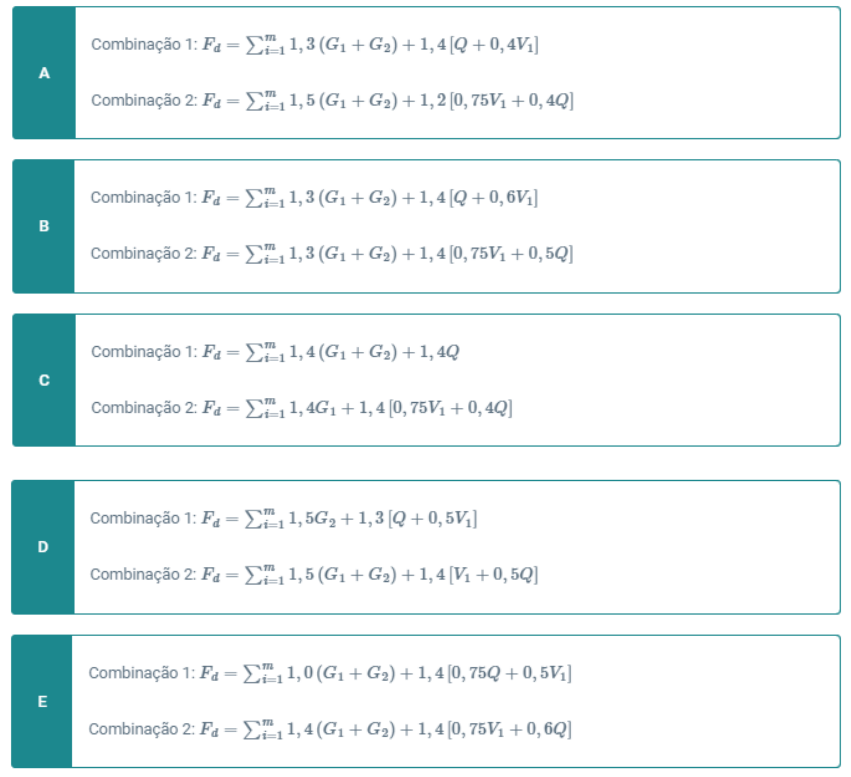

Diante disso, construa as equações que forneceram os valores das ações de cálculo (Fd)

Consulte as tabelas 4, 5 e 6 da NBR 8681 para obter os coeficientes de cálculo.


A alternativa B está correta.





02 - Uma treliça de cobertura em madeira está sujeita aos seguintes carregamentos verticais
distribuídos por unidade de comprimento (valor positivo indica carga no sentido da carga
gravitacional):

 Peso próprio da estrutura + Peso da cobertura – 0,80 kN/m
 Carga acidental – 1,5 Kn/m
 Vento de sobrepressão – 1,3Kn/m
Com base nessas informações, calcule as ações combinadas para o projeto no estado-limite
último de acordo com a NBR 7190:2022 e a NBR 8681:2004. Considere ainda para efeito de
cálculo:

 Elementos estruturais industrializados de madeira
 Edificação tipo 1
 Combinação normal
 Local com predominância de pessoas/equipamentos
Obs.: Os valores dos coeficientes para cálculo estão nas tabelas 4, 5 e 6 da NBR 8681:2004 para
obter os coeficientes de cálculo e item 6.1 da NBR 7190:2022.

Sendo assim, pode-se dizer que os valores para as ações combinadas serão:


A alternativa E está correta.





03 - Questão 1
Para um nó de apoio de uma treliça, determine o valor de fto,d necessário para suportar a
força normal P de 29000 N. Considere combinação de longa duração atuando na empena.
Além disso, considere que a peça é de madeira conífera – C50, classe de umidade 1 e que as
combinações últimas sejam normais.


A alternativa D está correta.



04 Considere que uma peça madeira coníferas – C40, tipo madeira recomposta, possui classe
de carregamento de média duração, usado em ambiente de classe 3 de umidade. Sabe-se que
essa peça está sujeita aos seguintes esforços de tração:

 Peso próprio da estrutura + Peso da cobertura – 8 Kn.
 Carga acidental – 15 Kn.
 Vento de sobrepressão – 13 Kn.
Com base nessas informações, calcule a tensão normal solicitante, sabendo que as ações
combinadas para o projeto no estado-limite último estão de acordo com a NBR 7190:2022 e a
NBR 8681:2004. Considere ainda para efeito de cálculo:

 Peça com seção de 8 cm x 16 cm.
 Elementos estruturais industrializados de madeira.
 Edificação tipo 1
 Combinação normal
 Local com predominância de pessoas/equipamentos

Observação: Os valores dos coeficientes para cálculo estão nas tabelas 4, 5 e 6 da NBR 8681:2004
para obter os coeficientes de cálculo e capítulo 6 da NBR 7190:2022.
Sendo assim, a tensão normal solicitante será:

A alternativa A está correta.





05 - Questão 1
Considere uma peça de madeira conífera – C40, tipo madeira recomposta, que possui classe de
carregamento de média duração e é usado em ambiente de classe 1 de umidade. Para a ligação
dessa peça deverão ser utilizados parafusos de rosca soberba. Sabendo que esse tipo de pino
metálico necessita de um pré-furo e que seu diâmetro é de 25 mm, qual deverá ser o tamanho
da pré-furação para a instalação do parafuso?

A- 17,50 mm
B- 21,25 mm
C- 24,50 mm
D- 25,00 mm
E- 26,00 mm
A alternativa A está correta.


06 - No processo de dimensionamento de ligações em elementos estruturais de madeira, Rd é o
valor de cálculo da resistência da ligação e Sd representa o valor de cálculo das solicitações nela
atuantes. O valor de cálculo da resistência da ligação é definido a partir do valor característico
da resistência da ligação, calculado conforme a seguinte equação:

Considerando que um pendural com peça serrada de madeira conífera – C40, com resistência
característica de 24 MPa, utilizado em edificação tipo 2, possui classe de carregamento de média
duração, usado em ambiente de classe 3 de umidade, está ligado por parafusos Ø 25 mm, o valor
da resistência da ligação será de:

A alternativa A está correta.



07 - As vigas de madeira são dimensionadas no estado-limite último a fim de garantir sua
segurança em relação à ruptura da estrutura. Sendo assim, as tensões de projeto precisam ser
inferiores às tensões resistentes. Marque a opção que apresenta todas as tensões de uma viga
biapoiada de madeira.

A alternativa D está correta.



08 - As vigas de madeira sofrem deformações vertical e de flambagem lateral. A
fim de evitar as deformações excessivas verticais, uma opção disponível para o
engenheiro estrutural é a especificação de contraflecha no projeto, que
consiste na deformação especificada para compensar os deslocamentos
provocados pelas cargas permanentes na estrutura. Sendo L o comprimento de
uma viga biapoiada, marque a opção que apresenta os valores-limite para o
deslocamento instantâneo dessa viga.

A alternativa A está correta.



08 - O engenheiro estrutural precisa fazer a verificação de uma viga com seção
transversal quadrada de 7,5 cm x 7,5 cm submetida a um esforço cortante de
cálculo de 110 KN. Marque a opção que apresenta a tensão cisalhante obtida
pelo engenheiro.


A alternativa B está correta.

Um engenheiro estava com dúvidas se a viga principal da sala estava com a
tensão normal de compressão de cálculo menor do que a tensão resistente de
cálculo. Para isso, ele fez o cálculo da tensão normal de compressão sabendo
que o momento de cálculo é de 12 Kn e a viga possui seção transversal de 6
cm * 15 cm e encontrou o valor de:


A alternativa A está correta.


Questão 1
São diversos os tipos de peças comprimidas de madeira e que podem, por
exemplo, ser encontrados em treliças e sistemas de contraventamento. A
imagem a seguir representa uma seção do tipo:


A alternativa C está correta.



Questão 2
A flambagem por flexão ocorre nas peças de madeira comprimidas devido à falta
de retilinidade das peças e por não ser possível a centralização do
carregamento. Uma importante propriedade da peça de madeira para verificar a
flambagem por flexão é a sua esbeltez. Dada uma coluna quadrada com lado
igual a 12 cm, engastada nas duas extremidades, ou seja, com rotação e
translação lateral impedidas e comprimento de 4,5 m, determine sua esbeltez.

! A alternativa E está correta.



Um engenheiro estrutural, ao fazer a análise de uma coluna de madeira,
encontrou para a esbeltez dessa coluna um valor de 35. Sabendo que o esforço
normal de cálculo aplicado é de 420 Kn e que a seção transversal da coluna é
de 25 cm x 30 cm, marque a opção que apresenta a tensão normal de
compressão da coluna.
A- 5,6 Mpa
B- 5,6 kn/cm2
C- 7,8 Mpa
D- 7,8 N/cm2
E- 8,4 N/cm2
A alternativa A está correta.



O engenheiro estrutural, para fazer a verificação da resistência ao
esforço de compressão simples de uma coluna curta, foi ao local da obra
é verificou que a madeira utilizada foi a copaíba para uma situação de
carga de longa duração e classe 2 de umidade. Consultando a NBR
7190-1 e 7190-3, o valor que ele encontrou para a tensão resistente de
compressão foi de:

A- 10 Mpa
B- 12 Mpa
C- 14 Mpa
D- 16Mpa
E- 18Mpa

Parabéns! A alternativa E está correta.

	A alternativa A está correta.
	A alternativa A está correta. (1)
	O engenheiro estrutural, para fazer a verificação da resistência ao esforço de compressão simples de uma coluna curta, foi ao local da obra é verificouque a madeira utilizada foi a copaíba para uma situação de carga de longa duração e classe 2 de umi...
	A- 10 Mpa
	B- 12 Mpa
	C- 14 Mpa
	D- 16Mpa
	E- 18Mpa
	Parabéns! A alternativa E está correta.
