LABORATÓRIO DE FÍSICA
ASSOCIAÇÃO DE ESPELHOS PLANOS

ASSOCIAÇÃO DE ESPELHOS PLANOS


Espelhos planos são objetos de superfície plana e polida que refletem de forma
regular os raios luminosos que incidem sobre eles. O raio refletido pelo espelho se
encontra no mesmo plano do raio incidente e forma o mesmo ângulo, como na Figura 1.
Por consequência, as imagens dos objetos que são colocados em frente a espelhos
planos são do mesmo tamanho do objeto, simétricas e se encontram à mesma distância.

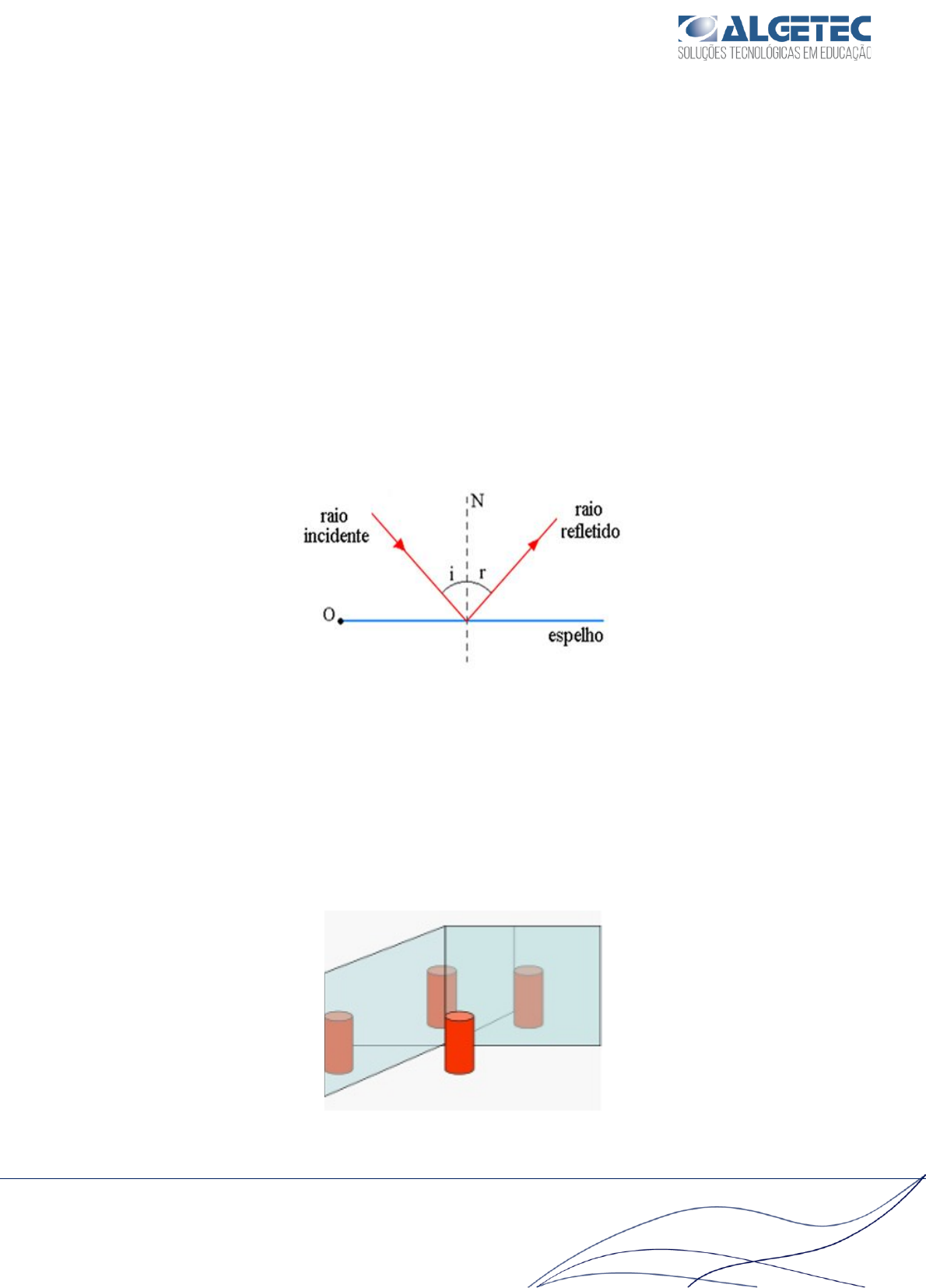

Figura 1 – Reflexão de raio luminoso no espelho plano.

Em uma ocasião na qual espelhos são colocados um ao lado do outro formando
um ângulo entre si, a imagem em um dos espelhos acaba por servir como objeto para o
outro espelho, provocando sucessivas reflexões e provocando efeitos como o mostrado
na figura a seguir:

Figura 2 – Associação de espelhos planos.
mailto:contato@algetec.com.br


2 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

LABORATÓRIO DE FÍSICA
ASSOCIAÇÃO DE ESPELHOS PLANOS
O número de imagens formadas numa associação de espelhos planos é
determinado pela seguinte expressão matemática:
𝑁 =
360
𝛼
− 1 (1)
Onde:
N = Número de imagens formadas pela associação;
α = Ângulo entre os dois espelhos medido em graus.

É importante ressaltar que o N não inclui o próprio objeto, por exemplo: Na
Figura 2 o objeto é visto 4 vezes (3 imagens virtuais produzidas pela associação de
espelho, além do próprio objeto), logo N = 3.
Para que tenhamos uma visualização clara da quantidade de imagens formadas
para cada ângulo α diferente, é importante que a razão ”
360
𝛼
 “ seja um número inteiro,
e especialmente para os números ímpares é importante que o objeto se encontre sobre
a linha imaginária que divide o ângulo α em duas partes iguais, como na figura:





Figura 3: Linha bissetora sobre a qual deve se encontrar o objeto.
