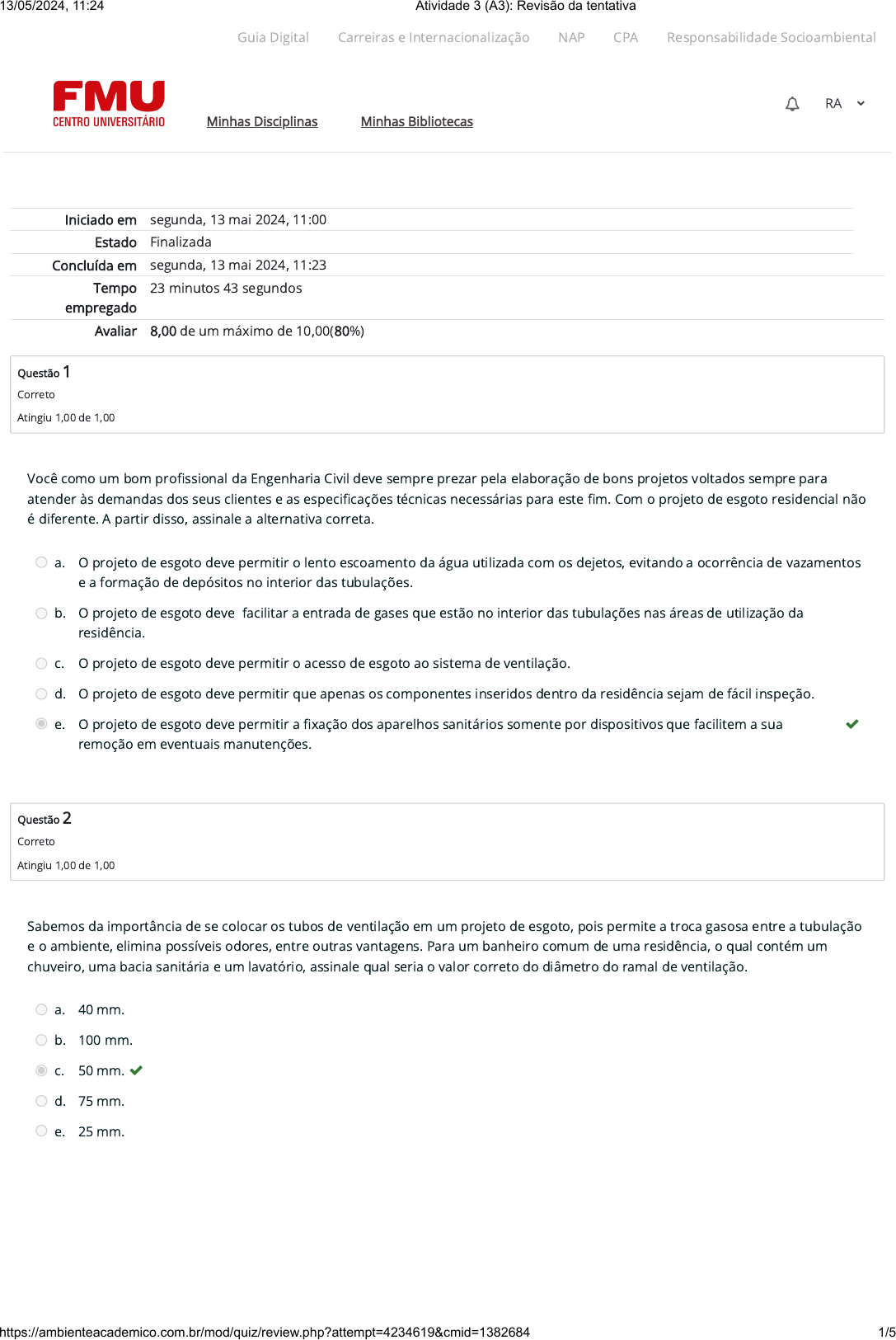

Iniciado em segunda, 13 mai 2024, 11:00
Estado Finalizada
Concluída em segunda, 13 mai 2024, 11:23
Tempo
empregado
23 minutos 43 segundos
Avaliar 8,00 de um máximo de 10,00(80%)
Questão 1
Correto
Atingiu 1,00 de 1,00
Questão 2
Correto
Atingiu 1,00 de 1,00
Você como um bom pro�ssional da Engenharia Civil deve sempre prezar pela elaboração de bons projetos voltados sempre para
atender às demandas dos seus clientes e as especi�cações técnicas necessárias para este �m. Com o projeto de esgoto residencial não
é diferente. A partir disso, assinale a alternativa correta.
a. O projeto de esgoto deve permitir o lento escoamento da água utilizada com os dejetos, evitando a ocorrência de vazamentos
e a formação de depósitos no interior das tubulações.
b. O projeto de esgoto deve  facilitar a entrada de gases que estão no interior das tubulações nas áreas de utilização da
residência.
c. O projeto de esgoto deve permitir o acesso de esgoto ao sistema de ventilação.
d. O projeto de esgoto deve permitir que apenas os componentes inseridos dentro da residência sejam de fácil inspeção.
e. O projeto de esgoto deve permitir a �xação dos aparelhos sanitários somente por dispositivos que facilitem a sua
remoção em eventuais manutenções.

Sabemos da importância de se colocar os tubos de ventilação em um projeto de esgoto, pois permite a troca gasosa entre a tubulação
e o ambiente, elimina possíveis odores, entre outras vantagens. Para um banheiro comum de uma residência, o qual contém um
chuveiro, uma bacia sanitária e um lavatório, assinale qual seria o valor correto do diâmetro do ramal de ventilação.
a. 40 mm.
b. 100 mm.
c. 50 mm. 
d. 75 mm.
e. 25 mm.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 RA 
13/05/2024, 11:24 Atividade 3 (A3): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4234619&cmid=1382684 1/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 3
Correto
Atingiu 1,00 de 1,00
Questão 4
Correto
Atingiu 1,00 de 1,00
Imagine um projeto arquitetônico de uma residência com dois pavimentos contendo uma suíte e dois banheiros, uma lavanderia, uma
cozinha e uma pia na edícula. E você seja o engenheiro contratado para calcular a tubulação de esgoto desta residência. Assinale qual
deve ser o diâmetro do semicondutor e sua respectiva inclinação.
a. Diâmetro de 150 mm e inclinação de 1%.
b. Diâmetro de 100 mm e inclinação de 1%. 
c. Diâmetro de 100 mm e inclinação de 2%.
d. Diâmetro de 100 mm e inclinação de 0,5%.
e. Diâmetro de 150 mm e inclinação de 2%.
A �gura abaixo mostra a disposição da tubulação de um sistema de esgoto sanitário. É imprescindível conhecermos todos os
elementos que compõem o sistema para que, assim, possamos entender o mesmo como um todo. Nas alternativas apresentadas
abaixo, assinale a que representa o nome das tubulações indicadas pelos números 1, 2 e 3 respectivamente.
Figura - Esquema da tubulação de esgoto de um banheiro
Fonte: CARVALHO JÚNIOR, Roberto de. Instalações hidráulicas e o projeto de arquitetura. 4. ed. São Paulo: Blucher, 2011, p. 116.
a. Ramal de descarga, ramal de ventilação e tubo de queda de esgoto. 
b. Ramal primário, ramal secundário e tubo de queda de esgoto.
c. Tubo de ventilação, ramal de descarga e ramal de esgoto.
d. Ramal de descarga, ramal de esgoto e tubo de queda de esgoto.
e. Ramal de esgoto, ramal de descarga e tubo de ventilação primário.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 RA 
13/05/2024, 11:24 Atividade 3 (A3): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4234619&cmid=1382684 2/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 5
Correto
Atingiu 1,00 de 1,00
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Incorreto
Atingiu 0,00 de 1,00
Uma das principais recomendações gerais de projeto de esgoto residencial é quanto às mudanças de traçado em tubulações
horizontais. Normalmente, são adotados ângulos de 45° que propiciam, assim, um melhor �uxo dos e�uentes do que, por exemplo,
tubulações com ângulos de 90°. Para os casos que necessitem realizar uma curva de 90°, assinale a alternativa abaixo que indica
corretamente qual elemento é recomendado a instalação.
a. Caixa de gordura.
b. Poço de visita.
c. Caixa de inspeção. 
d. Caixa séptica.
e. Caixa sifonada.
Para um determinado banheiro residencial necessita-se realizar o projeto de esgoto sanitário. Como aparelhos sanitários presentes
temos: um lavatório, um vaso sanitário e um chuveiro. De acordo com a NBR 8160 (ABNT, 1999), qual das alternativas abaixo
corresponde ao diâmetro nominal do ramal de esgoto desse banheiro?
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário – Projeto e execução. Rio de Janeiro,
1999.
a. 150 mm.
b. 50 mm.
c. 100 mm. 
d. 40 mm.
e. 75 mm.
Visualize um projeto arquitetônico de um edifício de quatro pavimentos com dois apartamentos por andar, sendo equipados com dois
banheiros, cozinhas com ponto para máquina de lavar louça e lavanderia. O engenheiro responsável pelo projeto de esgoto deste
edifício, ao vistoriar a instalação do coletor predial, visualizou que o encanador não seguiu suas recomendações de projeto, sendo
assim, solicitou que fosse colocado o diâmetro correto no coletor predial. A partir do exposto, assinale qual é o valor do diâmetro
nominal do coletor e sua inclinação.
a. 150 mm com declividade de 2%.
b. 100 mm com declividade de 1%. 
c. 200 mm com declividade de 1%.
d. 100 mm com declividade de 2%.
e. 150 mm com declividade de 1%.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 RA 
13/05/2024, 11:24 Atividade 3 (A3): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=4234619&cmid=1382684 3/5
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Correto
Atingiu 1,00 de 1,00
Questão 10
Incorreto
Atingiu 0,00 de 1,00
Imagine você, como engenheiro civil, ao projetar um projeto de esgoto de uma residência, onde a cliente solicite a colocação de uma
banheira e um gabinete duplo em seu banheiro da suíte. Assinale a alternativa que indica corretamente qual será o diâmetro da
tubulação do ramal de descarga do lavatório, de acordo com a Unidade de Hunter dos equipamentos.
a. 50 mm.
b. 80 mm.
c. 75 mm.
d. 100 mm.
e. 40 mm. 
Agora, para esta mesma residência citada acima, a qual possui um banheiro, cozinha e lavanderia, será necessário dimensionar o seu
tubo de ventilação de maneira que atenda às exigências da NBR 8160 quanto ao diâmetro da tubulação e seu comprimento máximo.
Assinalea alternativa que contenha o valor correto.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário – Projeto e execução. Rio de Janeiro,
1999.
a. Diâmetro de 40mm  e comprimento máximo de 6 m.
b. Diâmetro de 50 mm comprimento máximo de 6 m.
c. Diâmetro de 40mm e comprimento máximo de 7 m.
d. Diâmetro de 50 mm e comprimento máximo de 7 m.
e. Diâmetro de 50 mm e comprimento máximo de 8 m. 
Quando se realiza a ligação entre o ramal de ventilação e a coluna de ventilação, deve-se impedir que o esgoto sanitário tenha acesso
a ele. Com isso, toda a tubulação de ventilação deve ser instalada com uma cerca inclinação mínima, de modo que qualquer líquido
que, por ventura, possa adentrar a ele seja escoado totalmente, por gravidade, para dentro do ramal de descarga ou de esgoto. Com
essa informação, dentre as alternativas abaixo, assinale qual representa a inclinação mínima recomendada para o caso citado.
a. A inclinação mínima deve ser de 1%.
b. A inclinação mínima deve ser de 2%. 
c. A inclinação mínima deve ser de 0,5%.
d. A inclinação mínima deve ser de 10%.
e. A inclinação mínima deve ser de 4%.
