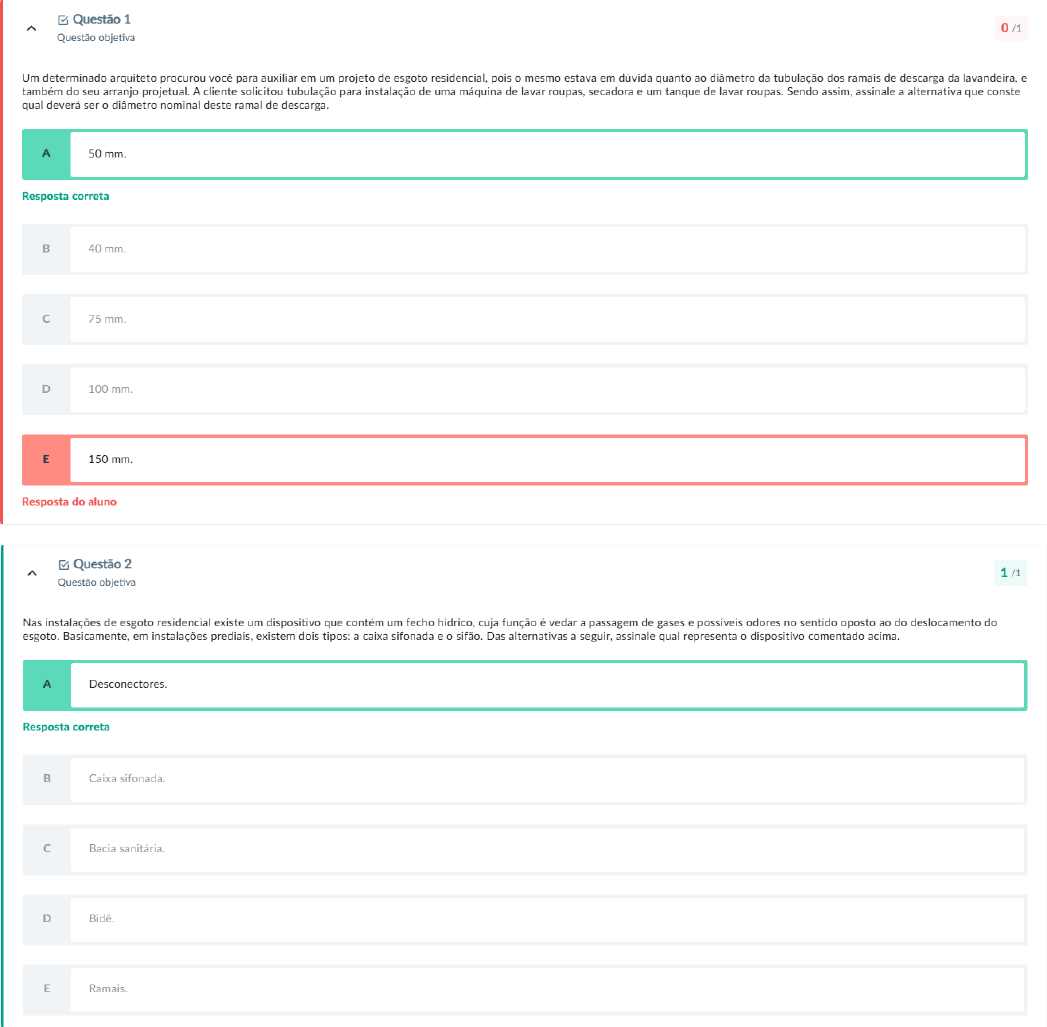

Questão 1 Questão objetiva Um determinado arquiteto procurou você para auxiliar em um projeto de esgoto residencial, pois mesmo estava em dúvida quanto ao diâmetro da tubulação dos ramais de descarga da lavandeira, e também do seu arranjo projetual. A cliente solicitou tubulação para instalação de uma máquina de lavar roupas, secadora e um tanque de lavar roupas. Sendo assim, assinale a alternativa que conste qual deverá ser o diâmetro nominal deste ramal de descarga. A 50 mm. Resposta correta B 40 mm. C 75 mm. D 100 E 150 mm. Resposta do aluno Questão 2 1/1 Questão objetiva Nas instalações de esgoto residencial existe um dispositivo que contém um fecho cuja função é vedar a passagem de gases e possíveis odores no sentido oposto ao do deslocamento do esgoto. Basicamente, em instalações prediais, existem dois tipos: a caixa sifonada e o sifão. Das alternativas a seguir, assinale qual representa o dispositivo comentado acima. A Resposta correta Caixa sifonada. C Bacia D EQuestão 3 1/1 Questão objetiva A figura abaixo mostra a disposição da tubulação de um sistema de esgoto sanitário. É conhecermos todos os elementos que compõem sistema para que, possamos entender o mesmo como um todo. Nas alternativas apresentadas assinale a que representa o nome das tubulações indicadas pelos numeros 1. 2e3 respectivamente. 3 Coluna de ventilação Caixa sifonada 2 Ramal de esgoto Sifão Figura Esquema da tubulação de esgoto de um banheiro Fonte: CARVALHO Roberto de. Instalações hidráulicas e o projeto de arquitetura. 4. ed. São Paulo: Blucher, 2011, p. 116. A Ramal de descarga, ramal de ventilação e tubo de queda de esgoto. Resposta correta B Ramal de descarga, ramal de esgoto e tubo de queda de esgoto. C Ramal de ramal de descarga e tubo de ventilação D Ramal ramal secundário e tubo de queda de esgoto. E Tubo de ramal de descarga e ramal de esgoto. Questão 4 1/1 Questão objetiva Agora, para esta mesma residência citada acima, a qual possui um banheiro, cozinha e lavanderia, será necessário dimensionar o seu tubo de ventilação de maneira que atenda às exigências da NBR 8160 quanto ao diâmetro da tubulação e seu comprimento máximo Assinale a alternativa que contenha o valor correto. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário - Projeto e execução. Rio de Janeiro, A Diâmetro de 50 mm e comprimento máximo de 8 m. Resposta correta B Diâmetro de 50 mm e comprimento máximo de 7 m. C Diâmetro de 50 mm comprimento máximo de 6 m. D Diâmetro de 40mm e comprimento máximo de 7 m. E Diâmetro de 40mm e comprimento máximo de 6 m.Questão 5 1/1 Questão objetiva A instalação da coluna de ventilação em um projeto de esgoto residencial deve obedecer a algumas recomendações, segundo a NBR 8160 (ABNT, 1999), entre elas é a altura mínima para o caso de edificações que possuam como sistema de cobertura uma laje. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário - Projeto e execução. Rio de Janeiro, 1999. Segundo a referida norma, assinale a alternativa que conste qual deve ser a altura mínima recomendada para o caso mencionado. A Deve ser de no mínimo 0,30 m. Resposta correta B Deve ser de no mínimo 0,40 m. C Deve ser de no mínimo 0,50 m. D Deve ser de no mínimo 0,20 m. E Deve ser de no mínimo 1,00 m. Questão 6 1/1 Questão objetiva Você como um bom profissional da Engenharia Civil deve sempre prezar pela elaboração de bons projetos voltados sempre para atender às demandas dos seus clientes e as especificações técnicas necessárias para este fim. Com o projeto de esgoto residencial não é diferente. A partir disso, assinale a alternativa correta. A projeto de esgoto deve permitir a fixação dos aparelhos sanitários somente por dispositivos que facilitem a sua remoção em eventuais manutenções. Resposta correta B projeto de esgoto deve permitir o lento escoamento da água utilizada com os dejetos, evitando a ocorrência de vazamentos e a formação de depósitos no interior das tubulações. C projeto de esgoto deve permitir que apenas os componentes inseridos dentro da residência sejam de fácil inspeção. D projeto de esgoto deve facilitar a entrada de gases que estão no interior das tubulações nas áreas de utilização da E projeto de esgoto deve permitir o acesso de esgoto ao sistema de ventilação.Questão 7 1/1 Questão objetiva Um bom projeto de esgoto prevê a correta instalação, melhor posicionamento e diâmetros nominais mínimos exigidos para um bom funcionamento da rede. Você como engenheiro deve calcular corretamente o diâmetro do tubo de queda de edifício com oito pavimentos, de uma cozinha situada no sexto andar equipada com pia de cozinha e uma máquina de lavar louças. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas Prediais de Esgoto Sanitário - Projeto e execução. Rio de Janeiro, Assinale a alternativa que corresponde ao diâmetro nominal da tubulação. A 75 mm. Resposta correta B 40 mm. C 50 mm. D 100 mm. E 200 mm. Questão 8 0/1 Questão objetiva A figura mostrada abaixo mostra uma solução adotada por um engenheiro civil para arranjo da tubulação de um banheiro imagine que ele lhe pediu para realizar cálculo da tubulação de queda deste mesmo banheiro residencial. Tubo de queda de esgoto Coluna de ventilação Caixa sifonada Ramal de ventilação Ramal de esgoto Ramal de descarga Sifão Fonte: CARVALHO Roberto de. Instalações hidráulicas e projeto de arquitetura. 4. ed. São Paulo: Blucher, 2011, p. 116. Logo, qual seria valor adotado para diâmetro nominal da tubulação? Assinale a alternativa correta: A 100 mm. Resposta correta B 150 C 75 mm. D 50 mm. Resposta do aluno E 40 mm.Questão 9 1/1 Questão objetiva Imagine um projeto arquitetônico de uma residência com dois pavimentos contendo uma suite e dois banheiros, uma lavanderia, uma cozinha e uma pia na edícula. E você seja engenheiro contratado para calcular a tubulação de esgoto desta residência. Assinale qual deve ser o diâmetro do semicondutor e sua respectiva inclinação. A Diâmetro de 100 mm e inclinação de 1%. Resposta correta B Diâmetro de 100 mm e inclinação de Diâmetro de 100 mm e inclinação de D Diâmetro de 150 mm e inclinação de 1%. E Diâmetro de 150 mm e inclinação de Questão 10 0/1 Questão objetiva Para um determinado banheiro residencial necessita-se realizar o projeto de esgoto sanitário. Como aparelhos sanitários presentes temos: um lavatório, um vaso sanitário e um chuveiro. De acordo com a NBR 8160 (ABNT, 1999), qual das alternativas abaixo corresponde ao diâmetro nominal do ramal de esgoto desse banheiro? ASSOCIAÇÃO BRASILEIRA DE NORMAS NBR 8160: Sistemas Prediais de Esgoto Sanitário - Projeto e execução. Rio de Janeiro, 1999. A 100 mm. Resposta correta B 150 mm. C 50 mm. D 40 mm. Resposta do aluno E 75 mm.
