Acionamento e Comando
1
Marcar para revisão

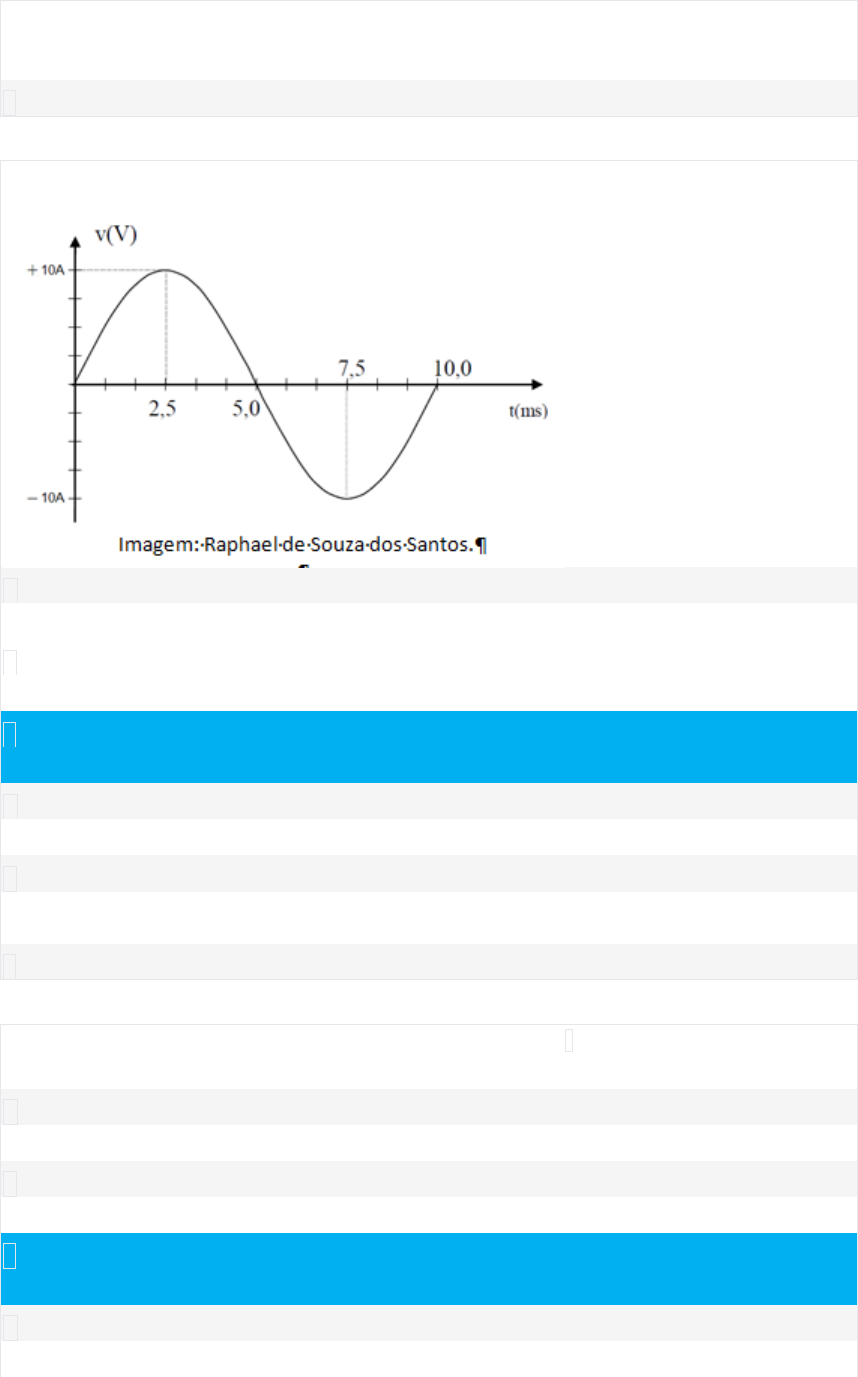

Considerando o sinal alternado monofásico da figura a seguir, determine a
frequência do sinal em Hz:

A
10.
B
0,1.
C
100.
D
0,01.
E
0,001.
2
Marcar para revisão
Em um motor de passo, se o ângulo de passo é igual a 6o (seis graus), quantos
passos serão necessários para uma volta completa?
A
20.
B
30.
C
60.
D
10.
E
15.
3
Marcar para revisão
Se um motor de corrente contínua é alimentado por uma fonte contínua de tensão
de 12VCC e possui uma resistência equivalente de 12Ω, é possível afirmar que a
potência consumida, em watts, por esse motor será de:
A
1.
B
24.
C
144.
D
12.
E
36.
4
Marcar para revisão
No circuito da figura, o contato representado pelas letras RT é um dispositivo que
deverá abrir em caso de temperaturas excessivas. Sendo assim, é natural dizer que
se trata de um:

A
Contato digital
B
Contato normalmente fechado
C
Contato normalmente aberto
D
Contato elétrico
E
Contato manual
5
Marcar para revisão
Considere o circuito da figura a seguir, utilizado para comandar um relé e um
contato auxiliar. O comando em destaque representa um:

A
Contato normalmente aberto
B
Contato elétrico
C
Contato térmico
D
Contato digital
E
Contato normalmente fechado
6
Marcar para revisão
A partida de um motor consiste em uma das manobras mais importantes e
utilizadas nos processos industriais. Existem variadas configurações que permitem
que um motor seja acionado preservando sua estrutura física e com um consumo
reduzido de energia. Uma das configurações mais utilizadas é a partida estrela
triângulo, que utiliza um tipo de ligação durante a partida e, momentos depois,
modifica as ligações para reduzir o consumo de energia. O relé mais adequado para
esse tipo de acionamento seria o:
A
Relé auxiliar de campo
B
Relé temporizado
C
Relé de tempo estrela triângulo
D
Relé de proteção PTC
E
Relé bimetálico
7
Marcar para revisão
O transistor bipolar de junção formado pela junção de três materiais
semicondutores, podendo ser nas formas PNP ou NPN. Os transistores podem ser
usados como chaves eletrônicas, por conta da sua capacidade de trabalhar em
regiões distintas, como:
I. Região de saturação;
II. Região passiva;
III. Região ativa;
IV. Região de corte.
Está correto o que se afirma em:
A
I e II.
B
III e IV.
C
I, II, III e IV.
D
II e III.
E
I, III e IV.
8
Marcar para revisão
No acionamento de motores elétricos com capacidade de reversão, é fundamental
proteger o circuito para que não haja riscos de curtos circuitos entre as fases. A
configuração responsável por impedir que a energização simultânea de contatos
ocorra recebe o nome de:
A
Estrela-triângulo
B
Temporizada
C
Retenção
D
Intertravamento
E
Selagem
9
Marcar para revisão
Um controlador lógico programável possui uma estrutura básica em que cada
bloco apresenta uma função particular e fundamental para seu correto
funcionamento. A execução das instruções armazenadas na memória, incluindo a
leitura dos dados de entrada e processamento das informações é feita pelo(a):
A
Módulo de entrada
B
CPU
C
Fonte de alimentação
D
Módulo de saída
E
Memória
10
Marcar para revisão
Considerando o circuito da figura abaixo e sabendo que a lógica dos contatos
Ladder pode ser escrita como funções lógicas, é possível dizer que a função que
descreva o comportamento dos contatos do diagrama é igual a:

A
Q01 = I1+I2+I3.
B
Q01 = I1+I3.
C
Q01 = I1.I2.I3.
D
Q01 = I2.I3.
E
Q01 = I1.I3.
