Estruturas de aço e madeira

Prévia do material em texto

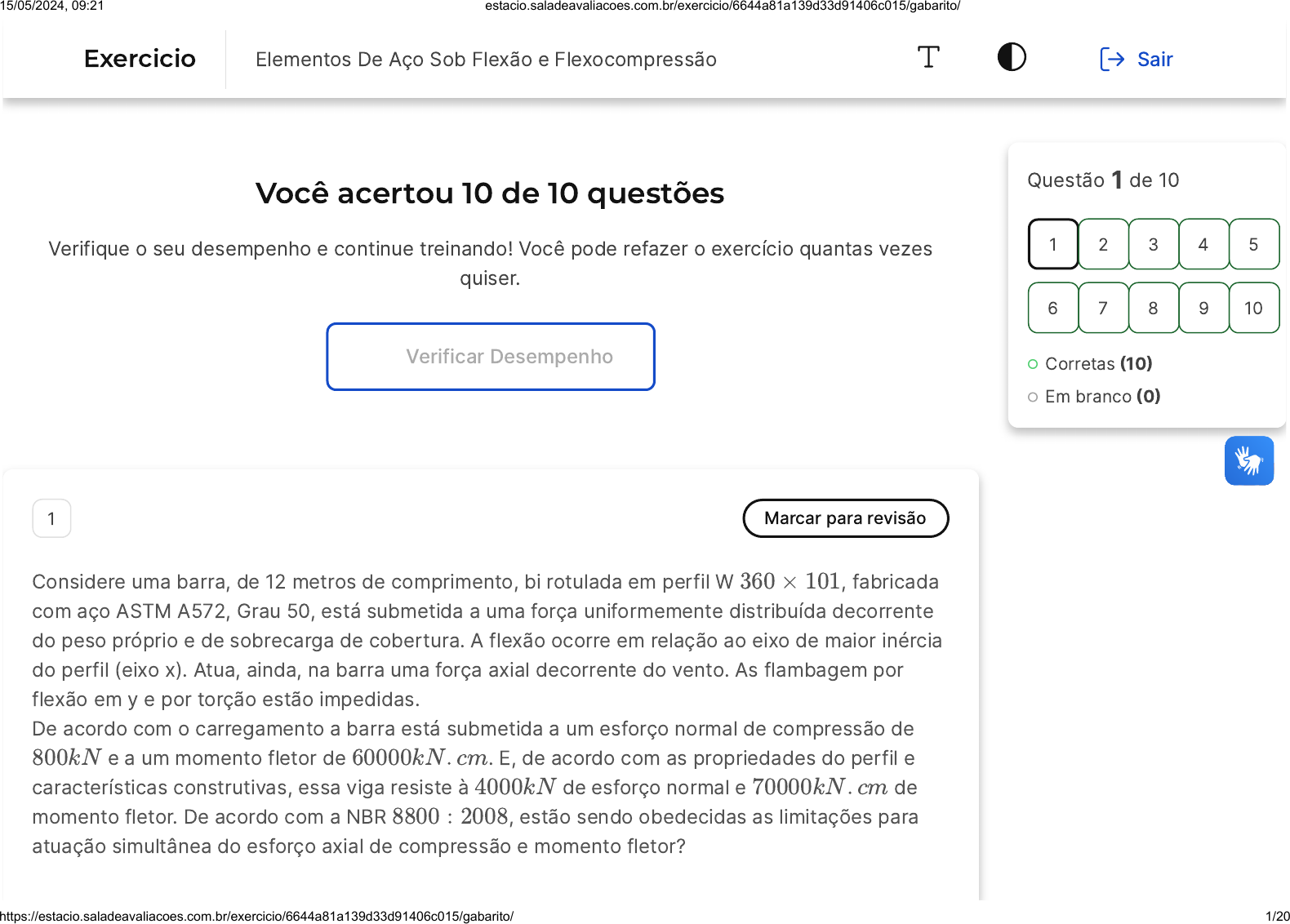

Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes
quiser.
Verificar Desempenho
1 Marcar para revisão
Considere uma barra, de 12 metros de comprimento, bi rotulada em perfil W , fabricada
com aço ASTM A572, Grau 50, está submetida a uma força uniformemente distribuída decorrente
do peso próprio e de sobrecarga de cobertura. A flexão ocorre em relação ao eixo de maior inércia
do perfil (eixo x). Atua, ainda, na barra uma força axial decorrente do vento. As flambagem por
flexão em y e por torção estão impedidas.
De acordo com o carregamento a barra está submetida a um esforço normal de compressão de
 e a um momento fletor de . E, de acordo com as propriedades do perfil e
características construtivas, essa viga resiste à de esforço normal e de
momento fletor. De acordo com a NBR , estão sendo obedecidas as limitações para
atuação simultânea do esforço axial de compressão e momento fletor?
360 × 101
800kN 60000kN . cm
4000kN 70000kN . cm
8800 : 2008
Questão 1 de 10
Corretas �10�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio Elementos De Aço Sob Flexão e Flexocompressão Sair
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 1/20
A
B
C
D
E
Sim, com = 0, 20 → + ( ) = 0, 96 < 1, 0.
NSd
NRd
NSd
2NRd
Mx,Sd
Mx,Rd
Sim, com = 0, 30 → + ( ) = 0, 82 < 1, 0.
NSd
NRd
NSd
2NRd
Mx,Sd
Mx,Rd
Sim, com = 0, 20 → + ( ) = 0, 75 < 1, 0.
NSd
NRd
NSd
2NRd
Mx,Sd
Mx,Rd
Sim, com = 2, 0 → + ( ) = 0, 55 < 1, 0.
NSd
NRd
NSd
NRd
8
9
Mx,Sd
Mx,Rd
Não, com = 0, 20 → + ( ) = 1, 02 > 1, 0.
NSd
NRd
NSd
NRd
8
9
Mx,Sd
Mx,Rd
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 2/20
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
= = 0, 20 → + ( ) = + ( ) = 0, 96 < 1, 0
NSd
NRd
800
4000
NSd
2NRd
Mx,Sd
Mx,Rd
800
2 × 4000
60000
70000
2 Marcar para revisão
De acordo com a NBR 8800�2008, são estabelecidos limites no posicionamento dos parafusos em
uma ligação, ou seja, deve-se respeitar algumas disposições construtivas. Analisando a figura
abaixo e pode dizer que o valor da distância entre furos e em situações de necessidades
construtivas deverá ser:
ff
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 3/20
A
B
C
Fonte: FAKURY, R. H. et al. Dimensionamento básico de elementos estruturais de aço e mistos de
aço e concreto. Pearson Education do Brasil, São Paulo, 2016. p. 257.
eff ≥ 2, 7db
eff ≤ 3, 8db
eff ≥ 5, 2db
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 4/20
D
E
eff ≤ 24t
eff ≤ 300mm
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
De acordo com a NBR 8800�2008, A distância mínima entre eixos de furos é de , sendo
 o diâmetro do parafuso.
2, 7db
db
3 Marcar para revisão
Em um edifício de 08 andares concebido em estrutura de aço, há um vão de 09 metros a ser
vencido por uma viga treliçada. A viga em treliça deve ter uma altura, aproximadamente, igual a:
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 5/20
A
B
C
D
E
3,5 metros.
3,0 metros.
2,5 metros.
2,0 metros.
1,0 metro.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Sabe-se que a altura da viga em treliça deve seguir:
Onde é a altura e L é o comprimento da treliça, sendo assim,
H =  a H =
L
12
L
8
H
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 6/20
Logo, considerando as alternativas do enunciado, a viga em treliça deve ter uma altura,
aproximadamente 1 metro.
H =  a H =
H = 750mm a H = 1125mm
H = 0, 75m a H = 1, 125m
9000mm
12
9000mm
8
4 Marcar para revisão
O pilar do pórtico plano abaixo está submetido a ações horizontais e a cargas gravitacionais.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 7/20
A
B
Fonte: YDUQS, 2023.
Quais são os esforços que solicitam esse pilar de acordo com o carregamento indicado?
Esforço axial de tração e flexão em relação ao eixo y.
Esforço axial de tração e flexão em relação ao eixo z.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 8/20
C
D
E
Esforço axial de tração e flexão em relação ao eixo x.
Esforço axial de compressão e flexão em relação ao eixo x.
Esforço axial de compressão e flexão em relação ao eixo y.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
As cargas gravitacionais provocam no pilar um esforço axial de compressão e as ações
horizontais fazem com que o pilar sofra uma flexão em torno do eixo
.
5 Marcar para revisão
Determine a força resistente de cálculo à pressão de contato na parede de um furo na
chapa de ligação. A ligação abaixo é constituída por uma cantoneira dupla em forma de TÊ,
axialmente tracionada e uma chapa. Considerar aço ASTM A36 para as cantoneiras e aço USI
CIVIL 350 para as chapas. Os parafusos utilizados são ISSO Classe 8.8, com diâmetro de .
(Fc,Rd)
20mm
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 9/20
Fonte: YDUQS, 2023.
Dados:
Cantoneiras Chapa Parafusos
Aço ASTM A36 Aço USI CIVIL
350
ISSO Classe 8.8
f
(MPa)
f
(MPa)
f
(MPa)
f
(MPa)
f
(MPa)
f
(MPa)
y u y u y u
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 10/20
A
B
C
D
E
250 400 350 500 640 800
109,5 kN.
119,5 kN.
129,5 kN.
139,5 kN.
149,5 kN.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A força resistente de cálculo à pressão de contato , na parede de um furo é dada pela
menor das equações abaixo:
(Fc,Rd)
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 11/20
Portanto, a força resistente de cálculo à pressão de contato na parede de um furo na chapa
de ligação é:
Fc,Rd ≤
⎧
⎨⎩
1,2lftfu
γa2
2,4dbtfu
γa2
γa2 = 1, 35
t = 9, 5mm = 0, 95cm (espessura da chapa)
fu = 50kN/cm2
db = 20mm = 2, 0cm
dh (diâmetro do furo)  = 20mm + 3, 5mm = 23, 5mm = 2, 35cm
100 − 23, 5 = 76, 5mm = 7, 65cm
lf ≤ {
γa2
40 − 23, 5/2 = 40 − 11, 75 = 28, 25mm = 2, 83cm
lf = 2, 83cm
Fc,Rd ≤
⎧
⎨⎩
= 119, 5kN
= 168, 9kN
1,2×2,83×0,95×50
1,35
1,2×2,0×0,95×50
1,35
Fc,Rd = 119, 5kN
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 12/20
A
B
C
D
E
6 Marcar para revisão
Quando o momento fletor e o esforço normal atuam simultaneamente em uma barra de aço, todos
os estados limites últimosdecorrentes de cada um dos esforços solicitantes isolados podem
ocorrer. Assinale a alternativa que contém apenas estados limites últimos da flexo compressão.
Flambagem global e ruptura da seção líquida.
Flambagem global e escoamento da seção bruta.
Flambagem local e flambagem lateral com torção.
Formação da rótula plástica e ruptura da seção líquida.
Formação da rótula plástica e escoamento da seção bruta.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 13/20
Os estados limites de ruptura da seção líquida e escoamento da seção bruta são
característicos do esforço axial de tração. Nos esforços de compressão e flexão esses
estados limites não podem ocorrer. Já a flambagem local dos elementos do perfil é um estado
limite característico tanto da compressão quanto da tração e a flambagem lateral com torção
é característico da flexão.
7 Marcar para revisão
As treliças podem ser entendidas como elementos constituídos de segmentos de hastes, unidos
em pontos denominados nós, formando uma configuração geométrica estável, de base triangular,
que pode ser isostática ou hiperestática. Neste caso, as treliças se dividem em planas e espaciais,
sendo que, as treliças planas pode ser classificas por suas configurações geométricas, como
Pratt, Howe e Warren, conforme ilustra abaixo.
Fonte: YDUQS, 2023.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 14/20
A
B
C
D
E
Sendo assim, analisado os esforços atuantes nas barras das treliças tipo Pratt, Banzo Superior,
Banzo Inferior, Montante, Diagonais, tem-se, respectivamente:
Tração, Tração, Tração, Tração.
Compressão, Compressão, Compressão, Compressão.
Tração, Compressão, Tração, Compressão.
Tração, Tração, Compressão, Compressão.
Compressão, Tração, Compressão, Tração.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Nas treliças tipo Pratt, os esforços de tração ocorrem no banzo inferior e diagonais, e, os
esforços de compressão no banzo superior e montantes.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 15/20
A
B
C
8 Marcar para revisão
�CESPE/2013 � Adaptada) Deseja-se dimensionar um galpão em estrutura de aço conforme ilustra
a figura abaixo. Determinou-se que a Tesoura do Pórtico será treliçada. Assim sendo, a altura
dessa viga treliçada deverá estar entre quais dimensões?
Fonte: CESPE � 2013 � TRT � 10ª REGIÃO �DF e TO� � Analista Judiciário � Arquitetura.
De 0,45 a 1,50 metros.
De 0,67 a 1,25 metros.
De 1,25 a 2,5 metros.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 16/20
D
E
De 0,78 a 1,75 metros.
De 0,34 a 1,30 metros.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Para galpões, as tesouras treliçadas devem seguir a relação:
onde é a altura e é o comprimento da treliça.
H = aH =
L
15
L
8
H L
H = aH =
H = 666, 67mmaH = 3750mm
H = 0, 67maH = 1, 25m
10000mm
15
10000mm
8
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 17/20
A
B
C
D
E
9 Marcar para revisão
As treliças vieram como alternativa às vigas de alma cheia por vencerem vãos maiores. Os
principais esforços solicitantes de uma viga são o esforço cortante e o momento fletor. Fazendo
uma analogia, quais os principais esforços que atuam em uma treliça?
Esforço normal de tração e esforço normal de compressão.
Esforço normal de tração e momento fletor.
Esforço normal de tração e momento torsor.
Esforço normal de compressão e esforço cortante.
Esforço normal de compressão e momento fletor.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 18/20
A
B
As treliças são constituídas por barras, unidas por pontos denominados nós, formando
triângulos (configuração geométrica estável). Devido à sua configuração e por receber o
carregamento apenas em seus nós, as barras das treliças estão submetidas apenas a
esforços normal de tração ou compressão.
10 Marcar para revisão
As ligações entre barras de aço submetidas a ações estáticas são compostas por elementos de
ligação, como chapas e cantoneiras, e meios de ligação, como soldas e parafusos. Sobre as
ligações entre barras de aço, analise as afirmativas a seguir.
       I.          A solda proporciona melhor continuidade entre as peças que os parafusos; no entanto,
exige mão de obra mais especializada.
      II.          De acordo com o grau de impedimento da rotação relativa das peças unidas, uma
ligação pode ser classificada como rígida, flexível ou semirrígida.
    III.          Aspectos econômicos aliados a facilidades práticas geralmente levam a uma utilização
maior da solda nas operações de fábrica e do parafuso no canteiro de obras, na montagem das
estruturas metálicas.
Está correto o que se afirma em:
apenas II.
apenas I e II.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 19/20
C
D
E
apenas I e III.
apenas II e III.
I, II e III.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A solda é um tipo de ligação que se dá pela união por coalescência do material, a qual
promove a fusão das partes adjacentes, logo, para a execução desse processo se faz
necessário mão de obra especializada. Justamente em função dessa mão de obra
especializada sua aplicação ocorre mais em operações de fábrica, pois, assim é possível ter o
controle tecnológico da solda executada. No caso dos parafusos, sua utilização acaba
ocorrendo mais na montagem de estruturas diretamente nos canteiros de obra. Além disso, as
ligações podem ser classificadas em função do comportamento com relação à rotação
relativa. Sendo assim, as ligações são classificadas em rígida, flexível ou semirrígida. Sendo
assim, todas as afirmativas estão corretas.
15/05/2024, 09:21 estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6644a81a139d33d91406c015/gabarito/ 20/20
