*** NOTAS DE AULAS DE ESTRUTURAS ***
Nº 09 : R-02: OUT 2020 : Prof. Ricardo Granata
Obs.: Para uso didático restrito em sala de aula

TEMA : GEOMETRIA E PROPORÇÃO : TÉCNICAS
DE PRÉ-DIMENSIONAMENTO DE ELEMENTOS
ESTRUTURAIS (SISTEMA CONVENCIONAL)

Roteiro para dimensionamento de estruturas

1) Lançamento/arranjo estrutural
2) Pré-dimensionamento
3) Distribuição das cargas
4) Cálculo dos esforços
5) Dimensionamento/verificação


LAJES
Pré-dimensionamento de lajes

Critérios para direções de armaduras principais:
Armadas em 1 direção: 𝑙𝑦	 > 2. 𝑙𝑥
Armadas em 2 direções: 𝑙𝑦 < 2. 𝑙𝑥

Lajes Maciças (vãos 3,5m a 5,0m)
• Armadas em 2 direções: ℎ = 2%	 !"#
$

• Armadas em 1 direção: ℎ = 2%𝑙 ou *ℎ = #
%&

• Em balanço: ℎ = 2% do balanço
Fonte: Rebello (2007) e *Botelho (2019)

Prescrição NBR6118/14 quanto às alturas mínimas:
7 cm cobertura não em balanço
8 cm piso não em balanço
10 cm lajes em balanço
10 cm lajes que suportem veículos peso ≤ 30𝑘𝑁)
12 cm lajes que suportem veículos peso ≤ 30𝑘𝑁)

Lajes Cogumelo e Lisa
• Laje Cogumelo:
Espessura da laje (ℎ):
ℎ ≥ 	 #
'(
 (mínimo 14𝑐𝑚 fora do capitel) ou ℎ = 	 )
*&+


Obs.: A atenção nesse tipo de laje deve ser dada à
possibilidade de punção.

Lado/seção do pilar (𝑏):
𝑏 ≥ 30𝑐𝑚 ou 𝑏 ≥ #
$&
 ou 𝑏 ≥ ,
*(

Obs.: capitel deve cobrir o Momento Fletor Negativo

Onde:
𝑃: carga no pilar
𝑝: perímetro do pilar
𝑏: seção do pilar

• Laje Lisa: ℎ ≥ 	 #
'&
 (mínimo 16𝑐𝑚)
Fonte: Di Pietro (2000), Rebello (2007)

Lajes Mistas
• Mista: ℎ ≥ 	 #
'(

Fonte: Di Pietro (2000)

Lajes Nervuradas
• Nervuradas em uma direção:

Para espaçamentos entre nervuras ~	50𝑐𝑚:
Altura da laje (ℎ): ℎ = 3%	𝑥	𝑙
Espessura da nervura (𝑏&): 𝑏&	 =
,
%

Espessura da mesa (𝑑): 4𝑐𝑚 < 𝑑 < 7𝑐𝑚

Para espaçamentos entre nervuras ~	100𝑐𝑚:
Altura da laje (ℎ): ℎ = 4%	𝑥	𝑙
Espessura da nervura (𝑏&): 𝑏&	 =
,
%

Espessura da mesa (𝑑): 4𝑐𝑚 < 𝑑 < 7𝑐𝑚

• Nervuradas em duas direções:
Altura da laje (ℎ):
ℎ = 2%
𝐿 + 𝑙
2
Espaçamento entre-eixos da nervura (𝑒):
1,5ℎ ≤ 𝑒 ≤ 2ℎ
Espessura da nervura (𝑏&): 𝑏&	 =
,
%

Fonte: Rebello (2007)

Prescrições da NBR6118/14:
Espessura mínima da mesa 𝑑 = !
!"
𝑙#, sendo
𝑑 = 4𝑐𝑚 ou
𝑑 ≥ 5𝑐𝑚 (tubulação)
Espessura mínima da nervura 𝑏$%í' ≥ 5𝑐𝑚

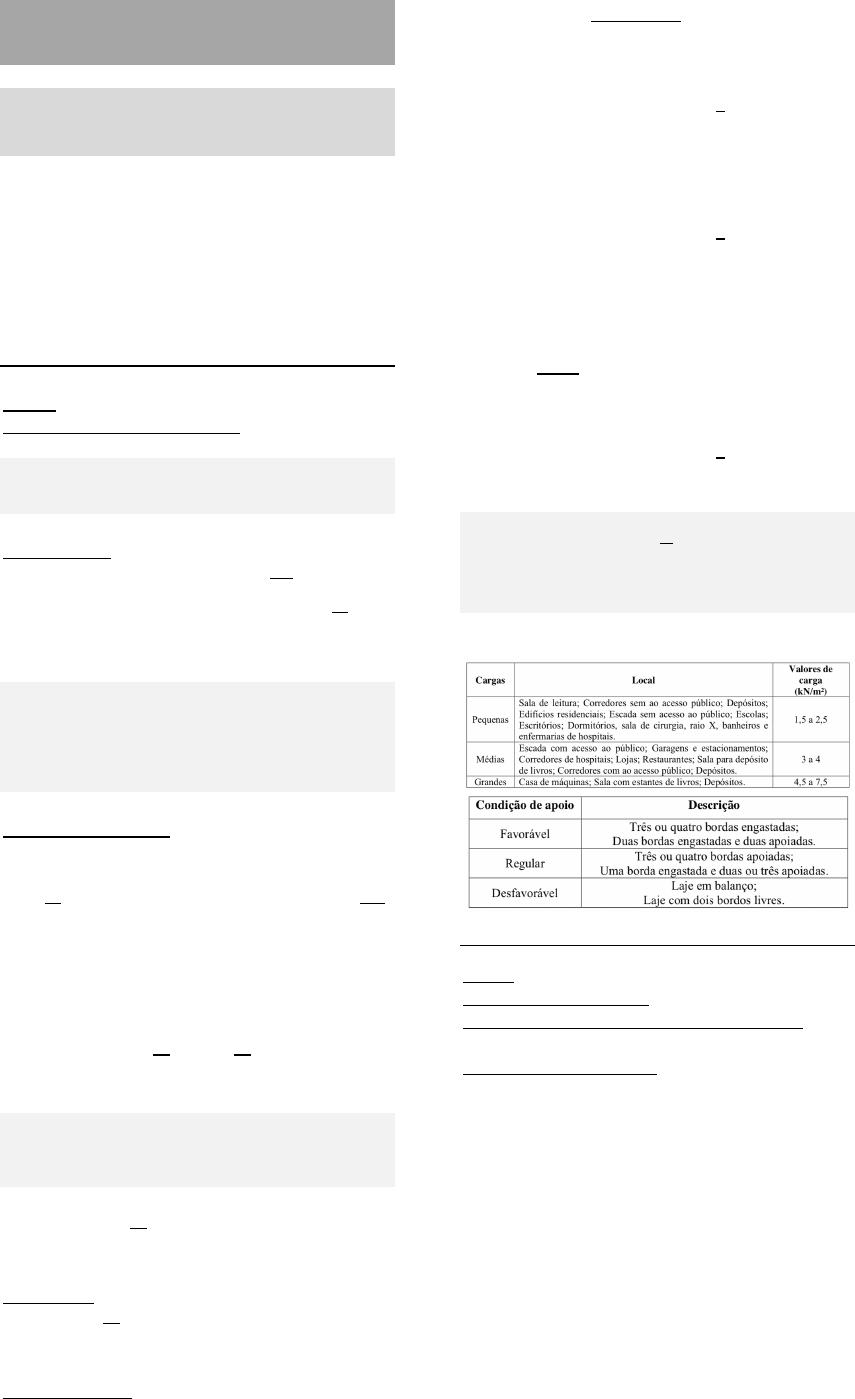

Carregamentos e condições para lajes e vigas:


Fonte: Rebello (2007)


VIGAS
VIGAS DE ALMA CHEIA
Pré-dimensionamento de vigas de concreto

Fixação da largura da viga
(mínimo NBR6118/14 = 12	𝑐𝑚)

𝑏. = 12	𝑐𝑚 (vão ≤ 4𝑚)
𝑏. = 20	𝑐𝑚 (4𝑚 < vão ≤ 8𝑚)
𝑏. = 25	𝑎	30	𝑐𝑚 (vão > 8𝑚)









Alturas das vigas



• Bi-apoiadas sem balanço
ℎ = 8% do vão para cargas pequenas
ℎ = 10% do vão para cargas médias
ℎ = 12% do vão para cargas grandes


• Bi-apoiadas com balanço
ℎ = 16% do balanço, para cargas pequenas
ℎ = 20% do balanço, para cargas médias
ℎ = 24% do balanço, para cargas grandes

• Contínuas sem balanço
ℎ = 6% do maior vão, para cargas pequenas
ℎ = 8% do maior vão, para cargas médias
ℎ = 10% do maior vão, para cargas grandes

• Contínuas com balanço
ℎ = 12% do balanço, para cargas pequenas
ℎ = 16% do balanço, para cargas médias
ℎ = 20% do balanço, para cargas grandes
Obs.: Utilizar a maior altura encontrada entre balanço e meio de
vão.
Fonte: Rebello (2007)

Pré-dimensionamento de vigas de aço

Fixação da largura da viga
𝑏 = 0,40. ℎ a 0,60. ℎ


Alturas das vigas (ℎ)


• Bi-apoiadas sem balanço
ℎ = 4% do vão para cargas pequenas
ℎ = 5% do vão para cargas médias
ℎ = 6% do vão para cargas grandes

• Bi-apoiadas com balanço
ℎ = 8% do balanço, para cargas pequenas
ℎ = 10% do balanço, para cargas médias
ℎ = 12% do balanço, para cargas grandes


• Contínuas sem balanço
ℎ = 3,5% do maior vão, para cargas pequenas
ℎ = 4,5% do maior vão, para cargas médias
ℎ = 5,5% do maior vão, para cargas grandes
Fonte: Rebello (2007)


• Contínuas com balanço
ℎ = 7,0% do balanço, para cargas pequenas
ℎ = 9,0% do balanço, para cargas médias
ℎ = 11,0% do balanço, para cargas grandes
Obs.: Utilizar a maior altura encontrada entre balanço e meio de
vão.

Pré-dimensionamento de vigas de madeira

Fixação da largura da viga
𝑏 =
ℎ
6

Alturas das vigas (ℎ)
ℎ = 5%	𝑥	𝑙


PILARES

Esquema para determinação de áreas de
influência:


Pré-dimensionamento de pilares de concreto
Pela seção transversal da barra:

• Pilares com 𝑙 ≤ 4𝑚 :
𝑆+ =
𝑁/
100	𝑐𝑚
$ =
𝐴0	(2!)	𝑥	𝑁4	𝑥	𝑞	(
𝑘𝑔𝑓
𝑚$ )
100	 𝑘𝑔𝑓𝑐𝑚$


• Pilares com 𝑙 ≥ 4𝑚 :
𝑆+ =
𝑁/
80	𝑐𝑚
$ 	=
𝐴0 	𝑥	𝑁4	𝑥	𝑞
80 	𝑐𝑚$

Onde:
𝐴( =	área de influência
𝑁) =	número de andares
𝑞 =	carga atuante =
800 *+,
%! p/piso ou 600 *+,
%! p/cobertura
Fonte: Rebello (2007)

Pré-dimensionamento de pilares de aço
Pela seção transversal da barra – não considerando
flambagem:

À compressão:
𝑆+ =
𝑁/
700	𝑐𝑚
$ =
𝐴0 	𝑥	𝑁4	𝑥	𝑞
700 	𝑐𝑚$

Onde:
𝐴( =	área de influência
𝑁) =	número de andares
𝑞 =	carga atuante =
700 *+,
%! p/piso ou 400 *+,
%! p/cobertura

Pela seção transversal da barra – considerando
flambagem:

À compressão:
𝑆+ =
𝑁/
1200	𝑐𝑚
$ =
𝐴0 	𝑥	𝑁4	𝑥	𝑞
1200 	𝑐𝑚$

Onde:
𝐴( =	área de influência
𝑁) =	número de andares
𝑞 =	carga atuante =
700 *+,
%! p/piso ou 400 *+,
%! p/cobertura

À flambagem (Aço ASTM A-36):
A atenção deve ser dada à flambagem do pilar a
partir do índice de esbeltez (𝜆):

𝜆 =
𝑙(𝑐𝑚)
𝑟5
	≤ 46

A escolha do perfil em catálogo deve satisfazer a
compressão e a flambagem simultaneamente.


Pré-dimensionamento de pilares de madeira
Pela seção transversal da barra:

𝑆+ =
𝑁/
60	𝑐𝑚
$ =
𝐴0 	𝑥	𝑁4	𝑥	𝑞
60 	𝑐𝑚$



Referências Bibliográficas:
• ASSOCIAC ̧ÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR
6118: Projeto de estruturas de concreto – Procedimento. Rio
de Janeiro, 2014. 238p.
• ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR
6120: Ações para o cálculo de estruturas de edificações. Rio
de Janeiro, 2019. 61p.
• ASSOCIAC ̧ÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR
7190: Projetos de Estruturas de Madeira. Rio de Janeiro,
1997.
• ASSOCIAC ̧ÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR
8800: Projeto de estruturas de aço e de estruturas mistas de
aço e concreto em edifícios. Rio de Janeiro, 2008.
• BOTELHO, M. H. C.; MARCHETTI, O. Concreto Armado Eu
Te Amo. Volume 1. 10ª. Edição. São Paulo: Blucher, 2019.
• DI PIETRO, J. E. O conhecimento qualitativo das estruturas
das edificações na formação do arquiteto e do engenheiro.
Tese de doutorado – Engenharia de Produção, Universidade
Federal de Santa Catarina, Florianópolis, 2000.
• MELO, P. R. Pré-dimensionamento de estruturas de madeira,
de aço e de concreto para auxílio à concepção de projetos
arquitetônicos. Dissertação de mestrado – Faculdade de
Engenharia Civil, Universidade Federal de Uberlândia,
Uberlândia, 2013.
• REBELLO, Y. C. P. Estruturas de Aço, Concreto e Madeira.
São Paulo: Zigurate Editores, 2005.
• REBELLO, Y. C. P. A concepção estrutural e a arquitetura.
São Paulo: Zigurate Editora, 2000.
• REBELLO, Y. C. P. Bases para projeto estrutural. São Paulo:
Zigurate Editora, 2007.
