UNIVERSIDADE TECNICA DE MOCAMBIQUE
CURSO DE ENGENHARIA
HIDRAULICA I –TESTE 2 -26/05/2024

Problema I

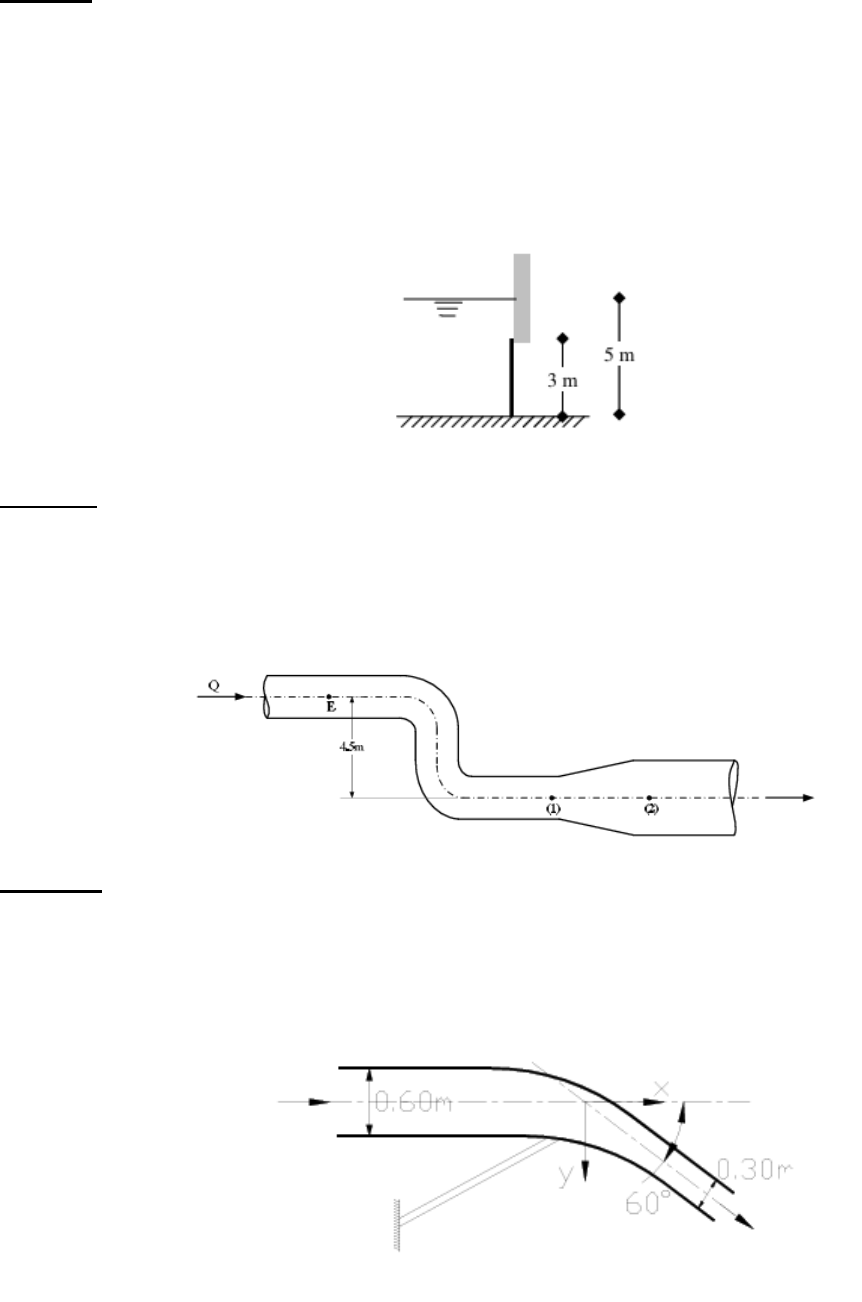

Considere-se a comporta da figura. Se a altura de água for 5 m, a altura da comporta 3 m e a largura da comporta 3 m, determine:
a) O diagrama de pressões sobre a comporta;
b) A impulsão total sobre a comporta;
c) O ponto de aplicação da impulsão total;
d) A força de reacção na soleira da comporta.

Problema II
Para a conduta representada na figura, determine a velocidade e a pressão relativa na secção (1) sabendo que a mesma é 15%
inferior que a pressão relativa na secção (2). A pressão absoluta no ponto E da conduta é equivalente a 12.33 m.c.a e a secção (2)
é 40% superior a secção (1). Despreze as perdas de carga ao longo da conduta e trace quantitativamente as linhas de energia e
piezométrica.

Problema III
Uma curva a 60º estabelece a concordância entre uma conduta de 60 cm de diâmetro e outra de 30 cm de diâmetro. O caudal
escoado é de 500 l/s e a pressão na conduta de maior secção é de 19,6 N/cm2. Desprezando as perdas de carga e o peso da água,
determinar a força a que fica sujeito o suporte S que se supõe colocado na direcção da linha de acção da força exercida pela água
sobre as paredes do tubo.
