simulado 2 SISTEMAS DIGITAIS

Prévia do material em texto

A
B
C
D
E
A
B
C

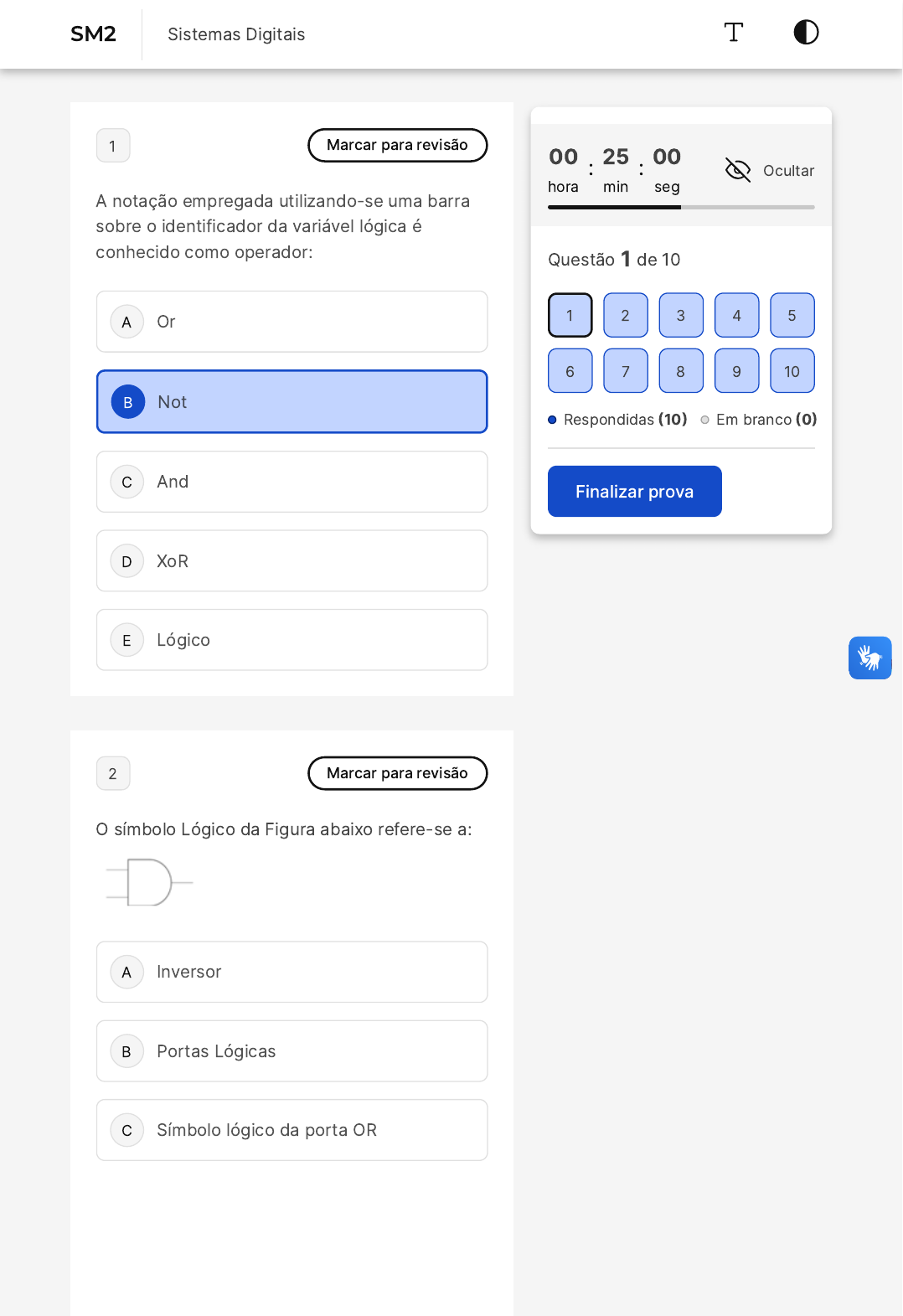

1 Marcar para revisão
A notação empregada utilizando-se uma barra
sobre o identificador da variável lógica é
conhecido como operador:
Or
Not
And
XoR
Lógico
2 Marcar para revisão
O símbolo Lógico da Figura abaixo refere-se a:
Inversor
Portas Lógicas
Símbolo lógico da porta OR
00
hora
: 25
min
: 00
seg
Ocultar
Questão 1 de 10
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Sistemas Digitais
D
E
A
B
C
D
E
A
B
C
Símbolo lógico da porta XoR
Símbolo lógico da porta AND
3 Marcar para revisão
A possibilidade da alteração da ordem da
aplicação das operações algébricas, sem alterar
seu resultado é chamado de:
Propriedade
Definição
Variável
Teorema
Axioma
4 Marcar para revisão
Um ábaco que permite a aplicação dos axiomas,
propriedades e teoremas da Álgebra Booleana,
de forma automática. Este é o conceito de:
Álgebra de Boole
Forma Canônica Mínima
Diagrama Matemático
D
E
A
B
C
D
E
Mapa de Karnaugh
Variável Sequencial
5 Marcar para revisão
Observe a seguir o mapa de Karnaugh para
quatro variáveis.
Encontre a equação lógica simplificada, através
do mapa de Karnaugh apresentado acima, e
assinale a opção correta.
A
B
C
D
E
A
B
C
D
E
6 Marcar para revisão
Um circuito digital que recebe como entrada sinais elétricos
discretos mapeados nos valores lógicos VERDADEIRO e FALSO,
e fornece como saída um sinal elétrico discreto, também
mapeado nos mesmos valores é chamado de:
Circuito Dimensional
Tabela Verdade
Circuito Booleano
Circuito Algébrico
Circuito Combinacional
7 Marcar para revisão
Os circuitos combinacionais que recebem sinais brutos, um
conjunto de sinais distintos com semântica correlacionada, e
transformam esses sinais em um código são denominados:
Codificadores
Decodificadores
Multiplexador
Circuitos combinatórios
Código de Karnaugh
A
B
C
D
E
A
B
C
8 Marcar para revisão
A memória do computador é um hardware de
extrema importância, pois sem ela não seria
possível armazenar os dados e os programas.
A Figura do diagrama abaixo representa o
conceito de:
Demultiplexador.
Célula Binária.
Multiplexador.
Combinatório.
Contador.
9 Marcar para revisão
Como é chamado o circuito responsável pela execução da
operação de deslocamento e são produzidos como circuitos
integrados
Circuito Lógico
Circuitos combinacionais
Registrador de Deslocamento
D
E
A
B
C
D
E
Registrador de Relógio
Shift Left
10 Marcar para revisão
Como é conhecido o código de quatro bits
utilizado para representar dígitos decimais de 0
até 9?
Código de Karnaugh
Código Gray
Código Binário
Código ABC
Código BCD
