NTC 856 648
Estrutura
Montagem de Redes de Distribuição Aérea B4 - CF

JANEIRO/2016 SEE/DPRD EQUIPAMENTOS Página 1 de 4

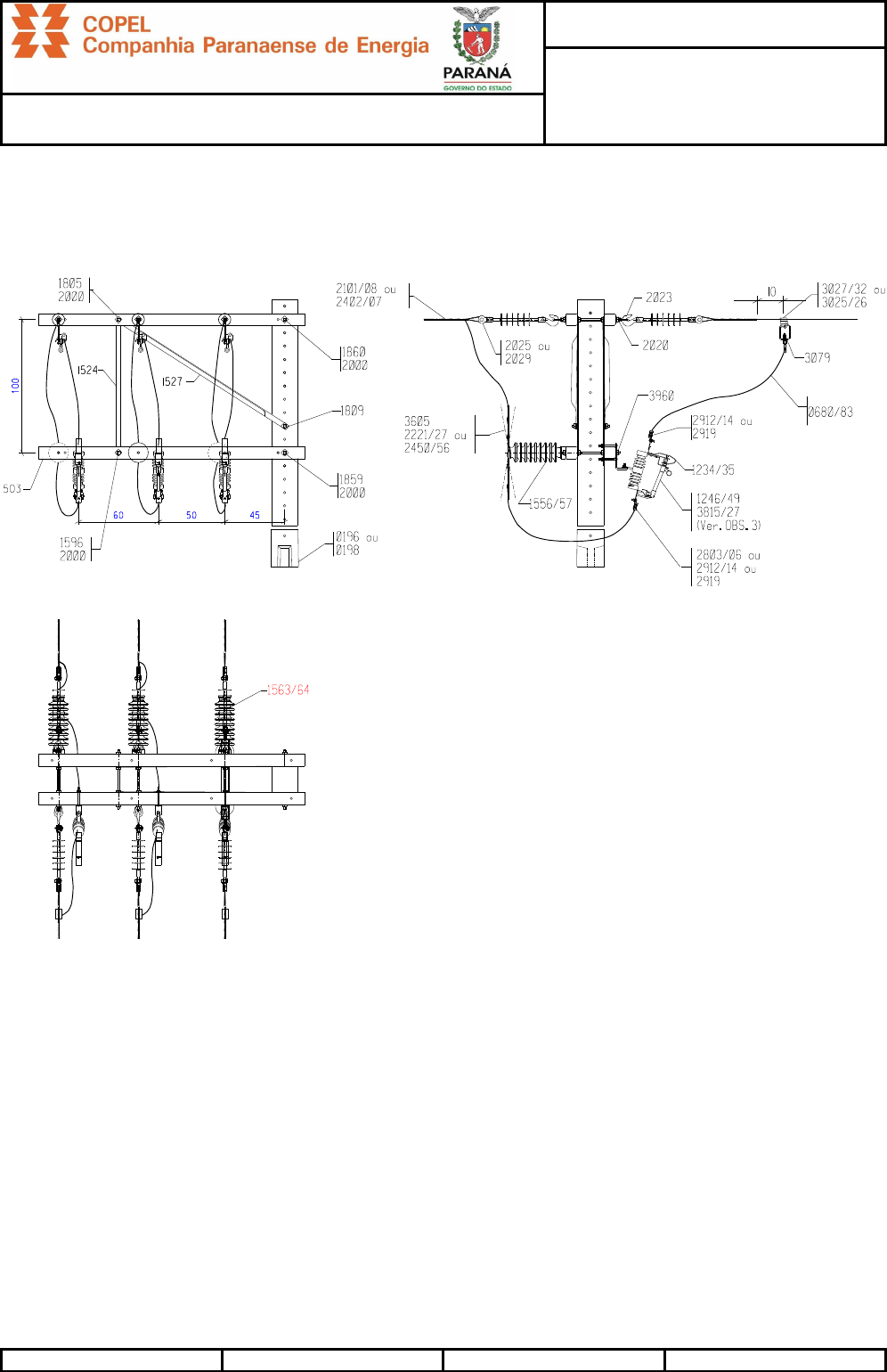

ESTRUTURA


















OBS.:
1. Medidas em centímetros.
2. Deverá atender os Afastamentos Mínimos na Estrutura – NTC 856 000.
3. Acrescentar elos fusíveis apropriados (NTC 3815/27) conforme Norma de Projetos/GEO (NTC 841001).

NTC 856 648
Estrutura
Montagem de Redes de Distribuição Aérea B4 - CF

JANEIRO/2016 SEE/DPRD EQUIPAMENTOS Página 2 de 4


ESTRUTURA PARA TENSÃO 13,8kV
NTC
81
CÓDIGO
COPEL DESCRIÇÃO
AMBIENTES
NÃO
 AGRESSIVOS
AMBIENTES AGRESSIVOS
 012184-3 Chave fusível tipo “C” 15kV c/ PF - Porcelana 3 -
 012185-1 Chave fusível tipo “C” 27kV c/ PF - Porcelana 3 -
 012182-7 Chave fusível tipo “C” 15kV c/ PF - Polimérica - 3
 012183-5 Chave fusível tipo “C” 27kV c/ PF - Polimérica - 3
1503 811503-6 Cruzeta de Concreto 250 daN 4 4
1524 300304-3 Mão Francesa Plana – 1053mm 2 2
1527 811527-3 Mão Francesa Perfilada 2 2
1556 012984-4 Isolador Pilar NBI 110 kV - Porcelana 3 - 3
1556 811556-7 Isolador Pilar NBI 110 kV - Polimérico - 3 -
1563 811563-0 Isolador de Ancoragem 15 kV bastão polimérico - 6 - -
1563 014122-4 Isolador de Ancoragem 15 kV bastão porcelana 6 - - -
1564 014123-2 Isolador de Ancoragem 35 kV bastão porcelana - - 6 -
1564 811564-8 Isolador de Ancoragem 35 kV bastão polimérico - - 6
1596 811596-6 Pino Auto-travante para isolador pilar 140mm 3 3
1805 811805-1 Parafuso de Cabeça Quadrada – 150mm 4 4
2000 812000-5 Arruela Quadrada 32 32
2020 812020-0 Porca-olhal 6 6
2023 300852-5 Gancho-olhal 6 6
3960 813960-1 Suporte L para fixação de CF em cruzeta 3 3
MÓDULO COM PILAR, BASTÃO E CHAVE PORCELANA U13172 - U13168
MÓDULO COM BASTÃO E CHAVE POLIMÉRICA - U13171 - U13163
OBS.:
1. Os códigos COPEL 012184-3;012182-7;012185-1;02183-5 compreendem as NTCs 811234/1235/1237/1238 e 811246/1249.


ESTRUTURA PARA TENSÃO 34,5kV
NTC
81
CÓDIGO
COPEL DESCRIÇÃO
AMBIENTES
NÃO
 AGRESSIVOS
AMBIENTES AGRESSIVOS
 012185-1 Chave fusível tipo “C” 27kV c/ PF - Porcelana 3 - 3
 012183-5 Chave fusível tipo “C” 27kV c/ PF – Polimérica - 3 -
1503 811503-6 Cruzeta de Concreto 250 daN 4 4
1524 300304-3 Mão Francesa Plana – 1053mm 2 2
1527 811527-3 Mão Francesa Perfilada 2 2
1557 012983-6 Isolador Pilar NBI 170 kV - Porcelana 3 - 3
1557 811557-5 Isolador Pilar NBI 170 kV - Polimérico - 3 -
1564 811564-8 Isolador de Ancoragem 35 kV bastão polimérico - 6 -
1564 014123-2 Isolador de Ancoragem 35 kV bastão porcelana 6 - 6
1596 811596-6 Pino Auto-travante para isolador pilar 140mm 3 3
1805 811805-1 Parafuso de Cabeça Quadrada – 150mm 4 4
2000 812000-5 Arruela Quadrada 32 32
2020 812020-0 Porca-olhal 6 6
2023 300852-5 Gancho-olhal 6 6
3960 813960-1 Suporte L para fixação de CF em cruzeta 3 3
MÓDULO COM PILAR, BASTÃO E CHAVE PORCELANA U15172 - U15172
MÓDULO COM PILAR, BASTÃO E CHAVE POLIMÉRICA - U15171 -
OBS.:
1. Os códigos COPEL 012185-1;012183-5 compreendem as NTCs 811235/1238 e 811249.




NTC 856 648
Estrutura
Montagem de Redes de Distribuição Aérea B4 - CF

JANEIRO/2016 SEE/DPRD EQUIPAMENTOS Página 3 de 4

SUPORTE AFASTADOR
NTC CÓDIGO
DESCRIÇÃO QUANTIDADE APLICADA
81 COPEL
1550 811550-8 Suporte afastador para chave fusível 1
8043 812000-5 Arruela quadrada 1
1804 811804-3 Parafuso cabeça quadrada 125mm 1
MÓDULO U14008

Detalhe do suporte afastador



Obs.
O Suporte afastador deverá ser utilizado em casos de reisolamento de alimentadores 34,5 kV (equiparar o NBI da chave
com o do isolador pilar 170 kV), ou em de locais onde necessitem um maior escoamento da chave.



F IXAÇÃO DA ESTRUTURA EM POSTES TIPO B E B-1,5 – 12 m
N T C CÓDIGO N T C DO POSTE 810196/98
81 COPEL DESCRIÇÃO QUANTIDADE
1809 811809-4 Parafuso de Cabeça Quadrada 250mm 1
1859 811859-0 Parafuso de Rosca Dupla - 400mm 2
1860 811860-4 Parafuso de Rosca Dupla - 450mm 4
MÓDULOS U2156



AMARRAÇÃO
NTC
81
CÓDIGO
COPEL DESCRIÇÃO
QUANTIDADE APLICADA
4 CAA 2 CA 2/0 CA/CAA 35 mm 2
2101 300501-1 Alça CA - 4 AWG 6
2102 300502-0 Alça CA - 2 AWG 6
2104 300504-6 Alça CA e CAA - 2/0 AWG 6
2403 812403-5 Alça de Cobre, 35 mm2 6
2025 300835-5 Sapatilha 6 6
2029 812029-3 Manilha-Sapatilha 6 6
MÓDULO U3100 U3101 U3106 U3365











NTC 856 648
Estrutura
Montagem de Redes de Distribuição Aérea B4 - CF

JANEIRO/2016 SEE/DPRD EQUIPAMENTOS Página 4 de 4

AMARRAÇÃO - JUMPER
NTC CÓDIGO
DESCRIÇÃO
 REDE DE AL REDE DE COBRE
81 COPEL C/F IO 4 CAA 2 CA 2/0
CA/CAA
35 mm 2
2221 812221-0 Laço de Topo, CAA - 4 AWG 3
2222 812222-9 Laço de Topo, CA - 2 AWG 3
2225 812225-3 Laço de Topo, CA/CAA - 2/0 AWG 3
2452 738121-2 Laço de Topo Cobre - 35 mm2 3
3605 813605-0 Fio de alumínio coberto 10 mm2 4,5 m
MÓDULO DA AMARRAÇÃO U3330 U3002 U3003 U3006 U3771



LIGAÇÃO - CARGA
NTC
81
CÓDIGO
COPEL
DESCRIÇÃO
REDE DE AL REDE DE COBRE
4 CAA 2
CA/CAA
2/0
CA/CAA
35
mm 2
70
mm 2
0680 810680-0 Cabo de Cobre coberto com XLPE 16 mm²/15 kV 4,5m 4,5m
0683 810683-5 Cabo de Cobre coberto com XLPE 35 mm²/15 Kv 4,5m 4,5m
0681 810681-9 Cabo de Cobre coberto com XLPE 70 mm²/15 kV 4,5m
2803 812803-0 Conector terminal de compressão 4 CA 3
2804 812804-9 Conector terminal de compressão 2 CA/CAA 3
2806 812806-5 Conector terminal de compressão 2/0 CA/CAA 3
2912 738163-8 Conector terminal de compressão Cu 16 mm2 3 3
2914 738165-4 Conector terminal de compressão Cu- 35 mm2 3 6
2919 738169-7 Conector terminal de compressão Cu- 70 mm2 6
MÓDULO U4600 U4601 U4602 U4607 U4608



LIGAÇÃO - FONTE
NTC
81
CÓDIGO
COPEL
DESCRIÇÃO
REDE DE AL
4
CAA
2
CA/CAA
2/0
CA/CAA
4/0
CA/CAA
336
CA
3027 813027-2 Estribo com conector cunha para cabo de Al nu 2 CA 3
3028 813028-0 Estribo com conector cunha para cabo de Al nu 336 CA 3
3029 813029-9 Estribo com conector cunha para cabo de Al nu 4 CAA 3
3030 813030-2 Estribo com conector cunha para cabo de Al nu 2/0 CA/CAA 3
3032 813032-9 Estribo com conector cunha para cabo de Al nu 4/0 CA/CAA 3
3079 813079-5 Conector derivação para linha viva 3 3 3 3 3
MÓDULO U4592 U4593 U4594 U4595 U4596



LIGAÇÃO - FONTE
NTC
81
CÓDIGO
COPEL
DESCRIÇÃO
REDE DE COBRE
35mm² 70mm²
3025 813025-6 Adaptador estribo parafuso p/condutores de Cu 16-50mm2 3
3026 813026-4 Adaptador estribo parafuso p/condutores de Cu 70-120mm2 3
3079 813079-5 Conector derivação para linha viva 3 3
MÓDULO U4081 U4085
