Universidade Federal do Piauí – Curso de Engenharia Elétrica
Disciplina: Controle Digital – Laboratório – CEE0099
Professor(a): Otacílio/Medeiros
Semestre 2024/01

Exercício Avaliativo-Prático – AP Nº 02
Controladores Digitais de Processos Industriais
Objetivos:
 Levantamento da Função de Transferência de um Processo Real e Projetos PID ZN.

Para o processo prático (Motor CC) apresentado em sala e disponibilizados para as equipes:
Acionar a planta em malha aberta com degraus adequados para obter os dados necessários para estabelecer
a faixa operacional do processo e estimar a FT do processo.



(a) (b)

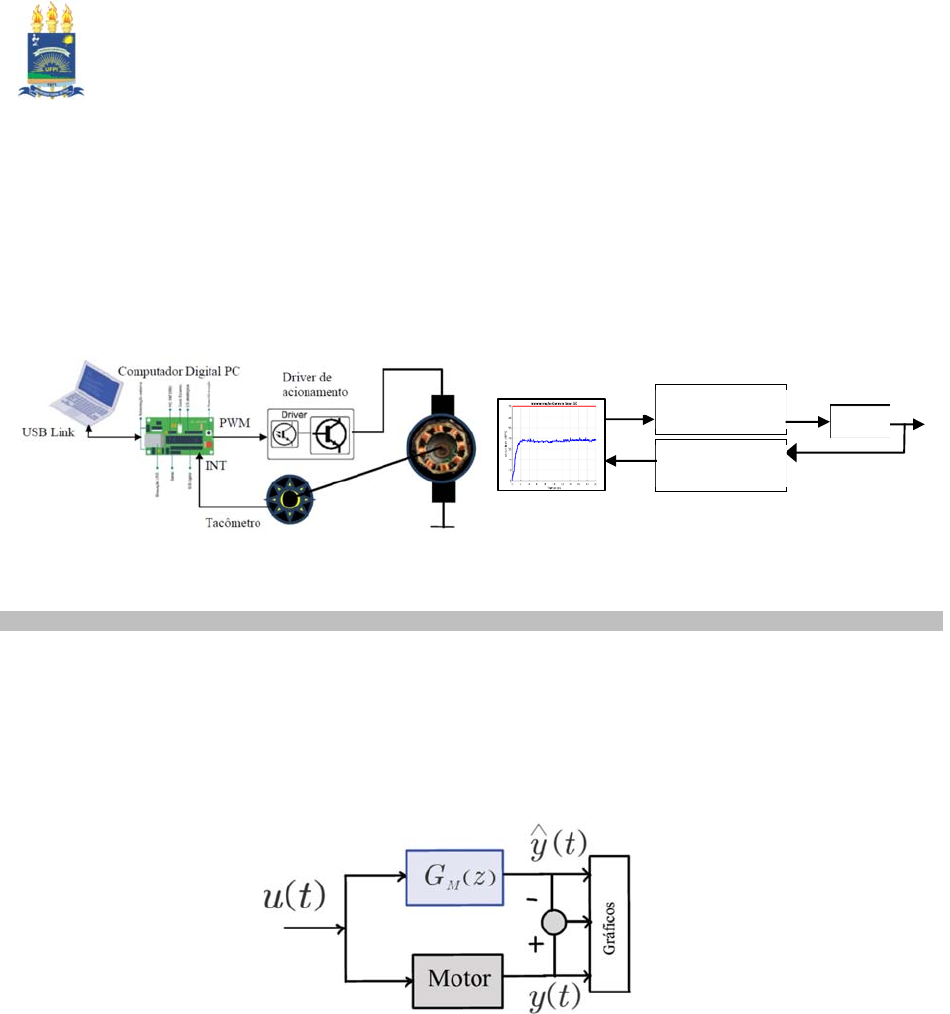

Figura 1: Motor CC em aberta.

1ª Parte (2 Pontos)
1ª – (Revisão do Processo - 1 Ponto) Para rever a estimação de uma função de transferência (FT) para a sua Planta:
a) Faça uma análise da operação do processo real (: Motor CC em aberta) e estabeleça a faixa operacional do mesmo.
Apresente os gráficos de entradas e saídas para os limites inferior e superior da faixa escolhida para trabalho.
b) A partir da uma resposta ao degrau de 80%PWM, estimar uma FT GM(s) em s para o processo (Motor CC em
aberta) e calcular GM(z) )
c) Acionar o processo real (Motor) e a FT estimada GM(z) apresentar os gráficos para as entradas e saídas reais (com
o motor em tempo real), assim como para função estimada (pelo menos 3 patamares). Utilize o experimento
esquematizado na figura 2,






.

Figura 2: Validação da FT estimada para o Motor CC em aberta.

2ª – (Simulação -3 Ponto) Projetar dois controladores PID para a função de transferência estimada GM(s).
i. Através do primeiro método de Ziegler-Nichols – ZN (também conhecido como método da curva reativa ou
método de malha aberta;
ii. Outro pelo segundo método de ZN (também conhecido como método frequencial ou método de malha
fechada) para a função de transferência estimada da planta;
a) Apresente os cálculos dos parâmetros do controlador;
b) Feche a malha e apresente os gráficos de saída, controle e referência, para o sinal nos patamares da Figura 4.
Também faça suas observações sobre os resultados obtidos quanto aos tempos de respostas e sobressinal para o
primeiro patamar do sinal da Figura 4;
c) Definir qual o melhor controlador quanto ao menor sobressinal, menor tempo de resposta e índice IAE (definido
abaixo do texto).
u(t) y(t) Conversor
 D/A GM(s)
Conversor
 A/D
u(kT)
y(kT)
Computador PC
u(kT)=Constante
Universidade Federal do Piauí – Curso de Engenharia Elétrica
Disciplina: Controle Digital – Laboratório – CEE0099
Professor(a): Otacílio/Medeiros
Semestre 2024/01

Computador
 Digital
 PC
2ª Parte da Avaliação Prática (7 Pontos)
1ª – Projete os controladores PID de Ziegler-Nichols pelo primeiro e segundo método para o processo prático, real;
a) Apresente os cálculos dos parâmetros dos controladores;
b) Feche a malha e apresente os gráficos de saída, controle e referência, para o sinal nos patamares da Figura 4. Para
isto, estabeleça os valores de t1, t2 e t3 deforma que o sinal de saída (velocidade) atinja o regime permanente. Faça
suas observações sobre os resultados obtidos;
c) Para cada situação, além dos tempos de respostas e sobressinal para o primeiro patamar (até o tempo T1), calcule
também a variância do sinal de controle u(t) e da saída y(t);
d) Definir qual o melhor controlador quanto ao menor sobressinal, tempo de resposta, variância do sinal de controle
u(t) e da saída y(t) e índice IAE, definidos abaixo.



(a) (b)
Figura 3: Motor CC em malha fechada com o ganho de malha variável.













Figura 4: Patamares para o sinal de referência que pode ser definido pelo aluno

Faça uma tabela do tipo:

Controladores ZN Sobressinal %Mp Tempo de subida - Tr vary varu IAE
Patamares P2 P1 P3 P2 P1 P3 todos todos todos
Primeiro Método
Segundo Método


Definição dos parâmetros de variâncias da entrada e saída
Com estes índices avalia-se as variabilidades nas variáveis de controle e saída. Quanto menor estas variabilidades
melhor para o sistema.
𝑣𝑎𝑟 1/𝑁 𝑢 𝑡 𝑢
𝑣𝑎𝑟 1/𝑁 𝑦 𝑡 𝑦
u(t) y(t) Conversor
 D/A GM(s)
Conversor
 A/D
u(kT)
y(kT)
+ y(t) r(t)
Motor CC
u(t)
-
PI
ou PID
e(t)
ω(rps)
P3

P2


P1



 t1 t2 t3
Patamares:
P1=20% ωmax;
P2=70% ωmax;
P3=100% ωmax
t(s)
Universidade Federal do Piauí – Curso de Engenharia Elétrica
Disciplina: Controle Digital – Laboratório – CEE0099
Professor(a): Otacílio/Medeiros
Semestre 2024/01

Sendo u(t) a variável de controle 𝑢 a média das N amostras de u(t). Idem para y(t).

Definição do índice IAE
No IAE (Integral of the Absolute magnitude of the Error) valoriza-se positivamente um sistema com
amortecimento ponderado e uma resposta transitória conveniente.
𝐼𝐴𝐸 |𝑒 𝑘 |

Sendo |𝑒 𝑘 | |𝑟 𝑘 𝑦 𝑘 | o módulo do erro obtido.
