ATIVIDADE CONTEXTUALIZADA – TEORIA DAS ESTRUTURAS

Nome Completo: Mário Régio
Matrícula: 01454948
Curso: Engenharia Civil
Polo: Guarulhos-SP
Conteúdo do exercício

Quando iniciamos no curso de engenharia civil e chegando nas disciplinas de
cálculo estrutural nos deparamos com um monte de perguntas, uma delas é qual
é a função das vigas na construção civil? As vantagens de cada modelo de viga
e o que levar em conta na hora de definir qual é o ideal para um projeto. Segundo
a ABNT 6118, que estabelece especificações técnicas para a construção de
projetos de estruturas de concreto, elementos estruturais são aqueles cujo
“comprimento longitudinal supera em pelo menos três vezes a maior dimensão
da seção transversal, sendo também denominados barras”. Tais elementos
estruturais podem receber vários nomes, de acordo com suas funções. A viga é
um elemento estrutural linear em que a flexão é preponderante. A principal
função das vigas é fornecer a sustentação para as lajes, transferindo a carga
(vertical), as forças de cisalhamentos e os momentos de flexão dela e dos
demais elementos (como portas ou paredes) para as colunas.

As vigas podem ser feitas de diferentes materiais – madeira, ferro ou concreto –
e são utilizadas em projetos de construção residenciais, comerciais ou públicos.
Muitas vezes, o posicionamento das vigas é feito entre duas colunas e acima
das paredes e, geralmente, elas têm a mesma largura da parede – contanto que
não tenha revestimento, ficando aparentemente escondidas quando a obra
termina. A resistência de uma viga varia conforme seu tamanho: quanto mais
alta, mais resistente. Um dos modelos mais utilizados é o de vigas contínuas,
que são vigas com mais de dois pontos de apoio, nesses apoios internos surgem
os momentos negativos, que são compatibilizados pelo processo interativo da
regra de Cross.

Agora, mãos à obra!

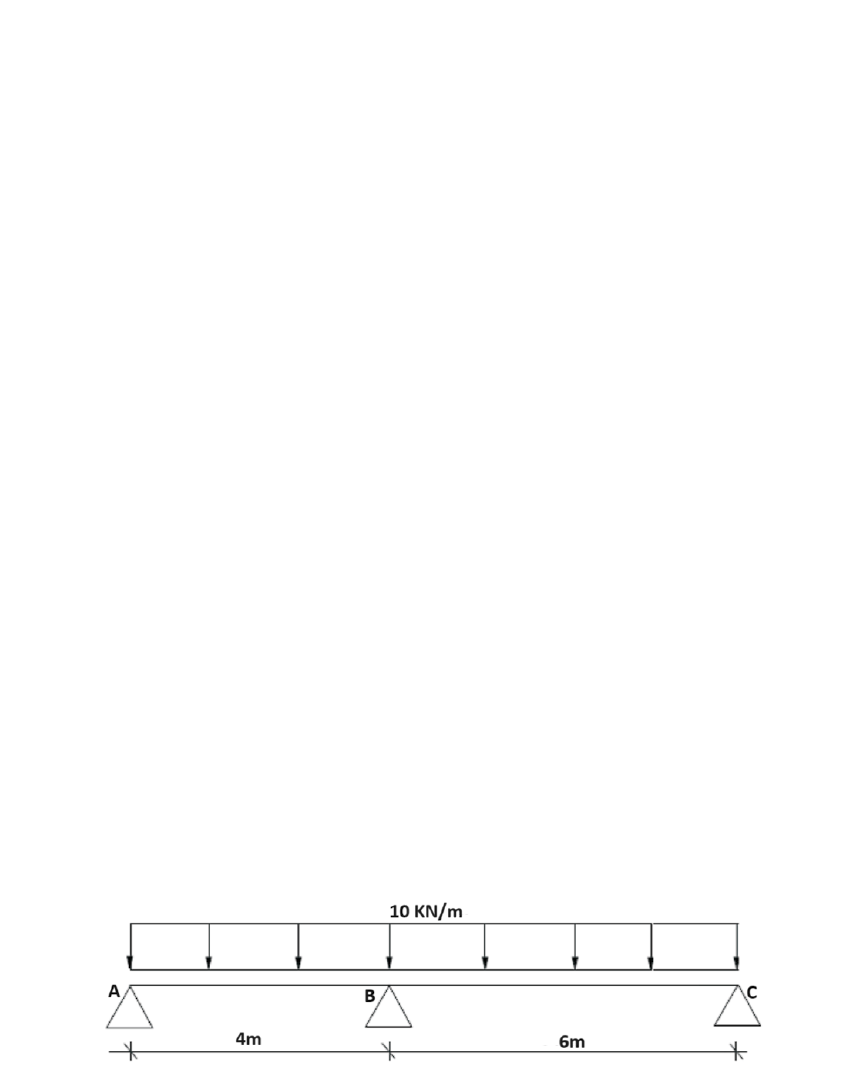

Parte de um vão de um edifício residencial no 7° pavimento, apresenta uma viga
contínua com as características abaixo, tendo a viga contínua uma inércia e
módulo de elasticidade constante.


Encontre o momento fletor negativo máximo, no apoio intermediário B, em kN.m,
utilizando o processo de Cross.

o Viga contínua: são vigas com mais de dois pontos de apoio;

o Processo de Cross: É um processo destinado a resolver estruturas
hiperestáticas (vigas continuas e pórticos deslocáveis e não
deslocáveis) por meio de aproximações sucessivas e de fácil
execução, por se resolver apenas com as quatro operações
fundamentais;

o Momento fletor negativo: a viga tem uma deformação com
concavidade para baixo, as fibras superiores da seção transversal
são tracionadas e as fibras inferiores são comprimidas.


Conteúdo proposto:


1) Separar as vigas pelo método de deslocamento, tornando o apoio
engastado


2) Cálculo do coeficiente de rigidez da viga:

Sendo KAB = largura de 4 m e KBC = largura de 6 m.

O cálculo de rigidez se dá pela formula: 𝐾𝑎𝑏 =
3EI
L onde E é ó módulo de
elasticidade e I é o momento de inércia da viga.


K ab =
3
4
 = 0,75 EI

K bc =
3
6
 = 0,50 EI




https://pt.wikipedia.org/wiki/Hiperest%C3%A1tico
https://pt.wikipedia.org/wiki/Hiperest%C3%A1tico
https://pt.wikipedia.org/wiki/Viga
3) Cálculo do coeficiente de distribuição (d)


O Cálculo de coeficiente de distribuição, se dá peça seguinte fórmula:

𝑑 =
K1
K1+k2
, onde K1 e K2 é o resultado do coeficiente de rigidez da barra
conectada ao nó da estrutura.

dab =
Kab
Kab+kbc
 =
0,75 EI
0,75 EI+0,500EI
 =
0,75 EI
1,250 EI
 = 0,6

dbc =
Kbc
Kab+kbc
 =
0,50 EI
0,75 EI+0,50EI
 =
0,50 EI
1,250EI
 = 0,4


A soma dos dois resultados finais sempre terá que ser igual a 1,0:
dab + dbc = (0,6 +0,4) = 1,0


4) Cálculo dos momentos de engastamento perfeito nas seções AB e BC:

M0b1 = -
𝑞.𝑙²
8
 = -
10 (
kN
m
) . 4 𝑚²
8
 =
10 (
kN
m
) . 16 𝑚
8
 = - 20 KN.m

M0b2=
𝑞.𝑙²
8
 =
10 (
kN
m
) . 6 𝑚²
8
 =
10 (
kN
m
) . 36 𝑚
8
 = 45 KN.m

 Existe duas forças com sentidos opostos no momento em B, uma no sentido
horário que é para MAB sendo o sinal negativo e outra no sentido anti-horário
que para MBC com sinal positivo. Existe uma variação de carga entre M0b1 e
M0b2 que será distribuída.


5) Temos então o intervalo do momento, Δ M = -20 kn.m + 45 kn.m = 25
kn.m

6) Multiplicamos o coeficiente de distribuição pelo intervalo de momento.
Utilizando o sinal de (-) para o momento que está mais em desiquilíbrio

dab . Δ M = 0,6 . -25 = - 15 KN.m
dbc . Δ M = 0,4 . -25 = - 10 KN.m


7) O resultado final, fica sendo :

 M0b1 - (dab . Δ M) = -20 -15 = -35 KN.m e M0b2 - (dbc . Δ M) = 45-10 = 35
KN.m

O Método de Cross também conhecido como processo de Cross e método de
distribuição de momentos é um método relativamente simples para o cálculo de
momentos fletores. Um método que faz uso do processo dos deslocamentos no
intuito de analisar estruturas hiperestáticas, como vigas contínuas, pórticos,
arcos ou treliça.

O método de Cross se resolve apenas com quatro operações fundamentais. A
soma dos momentos atuantes em uma estrutura precisa estar em equilíbrio, a
soma dos momentos atuantes nas extremidades das barras precisa chegar a um
nó que deve ser nula.

Consiste na aplicação das várias etapas do método dos deslocamentos a cada
um dos nós da estrutura, procedendo-se em cada fase, a verificação do
equilíbrio, um processo iterativo, a aproximação pode ser para mais ou para
menos.

O método foi criado por Hardy Cross em 1932 e introduzido no Brasil pelo
professor Cândido Holanda de Lima em 1941.




Referências Bibliográficas:


BARRETO, Vitor. Apontamento do Método de Cross. Universidade do
Algarve, Set-2002

CAMARA, V. (2008). Resolução de Vigas Contínuas pela Equação dos 3
Momentos. Notas de Aula. Universidade Federal do Amazonas.

GUEDES João Miranda. MÉTODO DE CROSS. FEUP - Universidade do Porto
Faculdade de Engenharia. 2001/2002

MARTHA Luiz Fernado: Diposnível em: https://www.tecgraf.puc-
rio.br/ftp_pub/lfm/CIV2801-ProcessoCross.pdf. Acesso em 25/05/2024

PINHEIRO Libânio Miranda. Deslocamentos e Momentos de Engastamento
Perfeito. UNIVERSIDADE DE SÃO CARLOS. Escola de engenharia de São
Carlos, fevereiro de 2010

SER EDUCACIONAL – AVA. Fundamentos do processo de Cross. Disponível
em:https://sereduc.blackboard.com/ultra/courses/_240633_1/outline/lti/launchFr
ame?toolHref=https:~2F~2Fsereduc.blackboard.com~2Fwebapps~2Fblackboar
d~2Fexecute~2Fblti~2FlaunchLink%3Fcourse_id%3D_240633_1%26content_i
d%3D_10942748_1%26from_ultra%3Dtrue . Acesso em 23/05/2024

SORIANO, H. L. L. e Souza S. (2006). Análise de Estruturas – Método das
Forças e Método dos Deslocamentos. 2ª ed. Rio de Janeiro: Editora Ciência
Moderna Ltda.
