Cavitação em Turbinas

Prévia do material em texto

O que é a cavitação e como ela pode ser controlada?
É a formação de cavidades, bolhas de vapor ou gás num líquido por efeito de uma redução
da pressão total. É um fenômeno de vaporização de um líquido com a redução da pressão
durante seu movimento.
Reduzir a queda de pressão através da válvula para valores abaixo do AP crítico. Isto pode
ser conseguido aumentando-se a pressão na entrada da válvula (P1) pela escolha de um
ponto com baixa elevação no sistema da tubulação ou colocando a válvula mais próxima da
bomba.


Como esse fenômeno prejudica as instalações de água nas residências e
prédios e no sistema de tratamento de água das cidades?
Colapso no fornecimento de água, vibrações nos encanamentos, defeitos no consumo de
energia, gastos com a manutenção.

Como a cavitação presente em turbina prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas?
Cavitação nas turbinas causam erosão das pás ocasionando perda de potência e levando o
bombeamento de água à um nível baixo prejudicando as turbinas à atingirem seu nível
ótimo.

Quais os cuidados que se deve tomar com a manutenção destas instalações?
Cuidados a temperatura do fluido hidráulico, manter limpo o sistema, cuidado com a
pressão do vapor e cuidado com a descarga de energia.
ATIVIDADE FENÔMENO DE TRANSPORTE.
A cavitação é um fenômeno que ocorre devido a uma redução da pressão em uma
tubulação, abaixo da pressão de vapor, de um líquido que flui por essa tubulação.
Desta maneira, são formadas bolhas que se rompem e agridem o metal da tubulação.
O fenômeno da cavitação é a principal causa de manutenção em turbinas hidráulicas e
térmicas, que devem ser acompanhadas de perto para que a produção de energia ou
calor não seja comprometido. A cavitação pode ser benéfica quando a intenção é fazer
uma limpeza ultrassônica em algum equipamento, por exemplo, em turbinas ou
bombas afetadas por caramujos que grudam nas pás, mas na maioria das vezes tem
um efeito danoso sobre a tubulação como: vibrações, redução do desempenho
hidrodinâmico do equipamento e ruídos muito altos. Inclusive, quando a cavitação
ocorre em cascos de navios, pode reduzir a velocidade da embarcação. Baseado
nesse texto, deste importante tópico, e em uma pesquisa que você fará sobre
cavitação, responda às questões abaixo sobre o que ocorre nos fenômenos de
transporte de fluidos:

O que é cavitação e como ela pode ser controlada? Como esse fenômeno prejudica as
instalações de água nas residências e prédios e no sistema de tratamento de água
das cidades? Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas? Quais os
cuidados que se deve tomar com a manutenção destas instalações?

Referência
FOX, R. W.; MCDONALD, A. T.; PRITCHARD, P. J.; LEYLEGIAN, J. C. Tradução e
Revisão Técnica de Koury, R. N. Introdução à Mecânica dos Fluidos. 8..ed. Rio de
Janeiro: LTC Editora, 2010.
O que é cavitação?
 A cavitação é a formação de bolhas de vapor no líquido que flui através de qualquer
turbina hidráulica. A cavitação ocorre quando a pressão estática do líquido cai abaixo
da sua pressão de vapor. É mais provável que ocorra perto das lâminas de
movimentação rápida das turbinas e na região de saída das turbinas.
Causas da cavitação
O líquido entra nas turbinas hidráulicas em alta pressão; esta pressão é uma
combinação de componentes estáticos e dinâmicos. A pressão dinâmica do líquido é
dada pela virtude da velocidade do fluxo e do outro componente, a pressão estática, é
a pressão real que o fluido aplica e que é atuada sobre ele. A pressão estática
governa o processo de formação de bolhas de vapor ou de ebulição. Assim, a
cavitação pode ocorrer perto das lâminas de movimentação rápida da turbina onde a
cabeça dinâmica local aumenta devido à ação das lâminas que faz com que a pressão
estática caia. A cavitação também ocorre na saída da turbina, pois o líquido perde a
maior parte de sua pressão e qualquer aumento na pressão dinâmica levará a queda
na pressão estática causando cavitação.

Rotor não danificado pela cavitação:



Rotores danificados pela cavitação:



Efeitos prejudiciais da cavitação
A formação de bolhas de vapor na cavitação não é um grande problema em si, mas o
colapso dessas bolhas gera ondas de pressão, que podem ser de frequências muito
altas, causando danos à maquinaria. As bolhas que entram em colpso perto da
superfície da máquina são mais prejudiciais e causam erosão nas superfícies
chamadas de erosão de cavitação.
Os colapsos de bolhas menores criam ondas de maior frequência do que bolhas
maiores. Assim, bolhas menores são mais prejudiciais para as máquinas hidráulicas.
Bolhas menores podem ser mais prejudiciais para o corpo hidráulico da máquina, mas
não causam redução significativa na eficiência da máquina. Com uma diminuição
adicional da pressão estática, mais um número de bolhas é formado e seu tamanho
também aumenta. Essas bolhas coalescem entre si para formar bolhas maiores e,
eventualmente, bolsas de vapor. Isso perturba o fluxo de líquido e causa a separação
do fluxo, o que reduz o desempenho da máquina nitidamente. A cavitação é um fator
importante a ser considerado ao
Evitando Cavitação
Para evitar a cavitação durante o funcionamento, os parâmetros das turbinas
hidráulicas devem ser configurados de modo que, em qualquer ponto de fluxo, a
pressão estática não caia abaixo da pressão de vap
para controlar a cavitação são a pressão, a vazão e a pressão de saída do líquido. Os
parâmetros de controle para operação livre de cavitação de turbinas hidráulicas podem
ser obtidos através da realização de testes nos prot
 Os parâmetros quando a cavitaçã
significativamente devem ser evitados durante o funcionamento das turbinas
hidráulicas.
A separação do fluxo na saída da turbina no tubo de descarg
podem danificar o tubo de descarga.
Para amortecer a vibração e estabilizar, o fluxo de ar é injetado no tubo de descarga.
Para evitar totalmente a separação do fluxo e a cavitação no tubo de descarga, ele é
submerso abaixo do nível da água na tração de cau

Como identificar?

Nos espectros de vibração, identifica
randômicos (sinais sem definição exata), na região de baixa frequência (80 à 200Hz)
nos espectros de velocidade e em alta frequên
Pelo aspecto sensitivo, identifica
bomba, causando a impressão de que ela esteja bombeando corpos sólidos como
pedra.

do fluxo, o que reduz o desempenho da máquina nitidamente. A cavitação é um fator
importante a ser considerado ao projetar turbinas hidráulicas.
Para evitar a cavitação durante o funcionamento, os parâmetros das turbinas
hidráulicas devem ser configurados de modo que, em qualquer ponto de fluxo, a
pressão estática não caia abaixo da pressão de vapor do líquido. Esses parâmetros
para controlar a cavitação são a pressão, a vazão e a pressão de saída do líquido. Os
parâmetros de controle para operação livre de cavitação de turbinas hidráulicas podem
ser obtidos através da realização de testes nos protótipos da turbina a ser usada.
Os parâmetros quando a cavitação começa a subir a eficiência da turbina caem
significativamente devem ser evitados durante o funcionamento das turbinas
A separação do fluxo na saída da turbina no tubo de descarga causa vibrações que
podem danificar o tubo de descarga.
Para amortecer a vibração e estabilizar, o fluxo de ar é injetado no tubo de descarga.
Para evitar totalmente a separação do fluxo e a cavitação no tubo de descarga, ele é
da água na tração de cauda.
Nos espectros de vibração, identifica-se a cavitação pelo surgimento de sinais
randômicos (sinais sem definição exata), na região de baixa frequência (80 à 200Hz)
nos espectros de velocidade e em alta frequência nos espectros de aceleração.
Pelo aspecto sensitivo, identifica-se a cavitação através de ruídos fortesna voluta da
bomba, causando a impressão de que ela esteja bombeando corpos sólidos como

do fluxo, o que reduz o desempenho da máquina nitidamente. A cavitação é um fator

Para evitar a cavitação durante o funcionamento, os parâmetros das turbinas
hidráulicas devem ser configurados de modo que, em qualquer ponto de fluxo, a
or do líquido. Esses parâmetros
para controlar a cavitação são a pressão, a vazão e a pressão de saída do líquido. Os
parâmetros de controle para operação livre de cavitação de turbinas hidráulicas podem
ótipos da turbina a ser usada.
da turbina caem
significativamente devem ser evitados durante o funcionamento das turbinas
a causa vibrações que
Para amortecer a vibração e estabilizar, o fluxo de ar é injetado no tubo de descarga.
Para evitar totalmente a separação do fluxo e a cavitação no tubo de descarga, ele é
se a cavitação pelo surgimento de sinais
randômicos (sinais sem definição exata), na região de baixa frequência (80 à 200Hz)
cia nos espectros de aceleração.
se a cavitação através de ruídos fortes na voluta da
bomba, causando a impressão de que ela esteja bombeando corpos sólidos como



Como esse fenômeno prejudica as instalações de água nas residências e
prédios e no sistema de tratamento de água das cidades?
São vários problemas, uma grande diversidade de defeitos, colapso no fornecimento
de água, vibrações nas tubulações, vibração nas bombas por cavitação nas pás,
problema no consumo de energia, o aumento na manutenção preventiva e corretiva.

Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas?
Como a erosão dos componentes da turbina, que reduz o desempenho da máquina
nitidamente, pela corrosão de cavitação das pás, causando danos à maquinaria. As
bolhas que entram em colapso perto da superfície da máquina são mais prejudiciais e
causam erosão nas superfícies chamadas de erosão de cavitação.
Diminuindo a capacidade de bombeamento prejudicando o funcionamento e o
aproveitamento no nível ótimo da força hidráulica.
Para evitar a cavitação durante o funcionamento, os parâmetros das turbinas
hidráulicas devem ser configurados de modo que, em qualquer ponto de fluxo, a
pressão estática não caia abaixo da pressão de vapor do líquido. Esses parâmetros
para controlar a cavitação são a pressão, a vazão e a pressão de saída do líquido.

Quais os cuidados que se deve tomar com a manutenção destas instalações?

A terminologia utilizada para estas manutenções são:
Inspeção de Rotina, Manutenção Preventiva Periódica, Manutenção Preditiva,
Manutenção Corretiva, Revisão Geral e Inspeção de Garantia.
Testar resultados de ensaios de desempenho, análises, inspeções, regime de
operação, número de operações, condições ambientais, idade do equipamento e
tempo à disposição da operação.


Referências de pesquisa:
https://www.manutencaoemfoco.com.br
https://www.institutodeengenharia.org.br/site/2018/08/07/o-que-e-cavitacao/
Como nosso sistema sanguíneo pode ser comparado com o sistema de
tratamento de água e esgoto de uma cidade:
O coração bombeia o sangue para purificar assim como uma bomba de tratamento de água
e esgoto faz.

Quais são as funções que desempenham as artérias, veias e os órgãos como
coração, pulmões e rins?
As artérias tem como principal função a condução do sangue do coração para os tecidos do
corpo, rico em oxigênio e nutrientes. Também leva o sangue venoso como ocorre na artéria
pulmonar, que leva o sangue do ventrículo para o pulmão.
As veias transportam o sangue pobre em oxigênio e repleto de resíduos capilares, dos
órgãos e tecidos para o coração. O coração bombeia o sangue para todo o corpo, ele
funciona como uma bomba dupla, o seu lado esquerdo bombeia sangue oxigenado arterial
para diversas partes do corpo, enquanto o lado direito bombeia sangue venoso para os
pulmões.
Os pulmões são os òrgãos do sistema respiratório, responsáveis pelas trocas gasosa entre
o ambiente e o sangue. Sua principal função é oxigenar o sangue e eliminar o dióxido de
carbono do corpo.
Os rins são órgãos do sistema urinário, relacionados entre outras funções, como o controle
da concentração de substâncias no nosso sangue, filtrando as impurezas.

Para finalizar, os alunos podem pesquisar sobre o aumento de vagas de
emprego para engenheiros, oferecidas por empresas que trabalham na área
médica.
Segundo um relatório do ministério do trabalho dos EUA, entre 2010 e 2011 a expectativa
era que a taxa de crescimento de emprego para os engenheiros biomédicos aumentasse
72% acima da projeção para a década. Até 2018 serão 12 mil novos postos de trabalhos de
acordo com o Bureau Of Labor Statistics, as perspectivas de emprego para engenheiros
biomédicos de 2016 à 2026 serão de 7% e os salários estarão à $95,090.60 nos EUA, e no
Brasil em torno de R$107.040,00 por ano.
A Engenharia Hospitalar está entre as 10 profissões mais valorizadas.
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 -
202020.ead-11308.01
Teste ATIVIDADE 4 (A4)
Iniciado 04/09/20 23:15
Enviado 08/09/20 15:49
Status Completada
Resultado da
tentativa
9 em 10 pontos
Tempo decorrido 88 horas, 33 minutos
Resultados
exibidos
Respostas enviadas, Respostas corretas, Comentários
 Pergunta 1
1 em 1 pontos
 Leia o excerto a seguir.

“Apesar da ideia geral que está por trás dos critérios de semelhança ser clara (nós
simplesmente igualamos os termos )não é sempre possível satisfazer todos os
critérios conhecidos. Se um ou mais critérios de semelhança não forem satisfeitos,
por exemplo, se , a equação não será verdadeira. Modelos em que
uma ou mais condições de similaridade não são satisfeitas se denominam modelos
distorcidos”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos
Fluidos . São Paulo: Edgard Blucher, 2004. p. 371-372.


A partir do exposto, sobre modelos distorcidos, analise as asserções a seguir e a
relação proposta entre elas.

I. Os modelos distorcidos são bastante utilizados.
Pois:
II. É muito difícil atender a todos os critérios de semelhança, ainda mais para
escoamentos de rios e vertedouros.

A seguir, assinale a alternativa correta.

Resposta
Selecionada:

As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta Correta:
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, visto que os modelos
distorcidos são bastante utilizados no estudo de escoamentos. A
asserção II também é uma proposição verdadeira e justifica a I, pois,
por meio do estudo de um escoamento distorcido, podemos obter
dados para projetar o escoamento real. Podemos, ainda, ter
números de Reynolds e de Froude em escalas, assim como
acontece com as escalas geométricas. Esses números são usados

para simular situações extremas, como terremotos e furacões.

 Pergunta 2
1 em 1 pontos
 É preciso estudar o escoamento de água em uma válvula que alimenta uma
tubulação. A válvula possui diâmetro de 305 mm. A vazão na válvula é de 1,7 m 3 /s
e o fluido utilizado no modelo também é água na mesma temperatura da que escoa
no protótipo. A semelhança entre o modelo e o protótipo é completa e o diâmetro da
seção de alimentação no modelo é igual a 38,10 mm. Nesse sentido, a vazão de
água no modelo é um número entre:

Resposta Selecionada:
0,21 e 0,30 m 3/s.
Resposta Correta:
0,21 e 0,30 m3/s.
Feedback da
resposta:
Resposta correta. A alternativa está correta, pois, para garantir a
semelhança entre o modelo e o protótipo, o número de Reynolds
deve obedecer à relação Re m
= Re, ou seja, = . Como os fluidos utilizados no protótipo e
no modelo são os mesmos, temos que = A vazão na
válvula é dada pela fórmulaQ = V . A. Então, =
 = . Portanto: Q m
= x 1,7 = 0,212 m 3/s.


 Pergunta 3
1 em 1 pontos
 Leia o excerto a seguir.

“Em face da revolução da tecnologia da informação nas últimas décadas, um forte
aumento da produtividade industrial trouxe uma melhoria na qualidade de vida ao
redor do mundo. Muitas descobertas importantes na tecnologia da informação vêm
sendo viabilizadas por avanços na engenharia térmica que garantiam o controle
preciso de temperatura em sistemas abrangendo desde tamanhos de nanoescala,
em circuitos integrados, até grandes centrais de dados repletas de equipamentos
que dissipam calor”.
BERGMAN, T. L.; LAVINE, A. S. Fundamentos de Transferência de Calor e de
Massa . 8. ed. Rio de Janeiro: LTC, 2019. p. 24.

Considerando o exposto, sobre energia térmica, analise as afirmativas a seguir.

I. Melhorias em circuitos impressos permitem que eles se tornem menores, mesmo
dissipando mais energia térmica.
II. Nós já atingimos o máximo da capacidade de processamento de um microchip
por causa da capacidade térmica de dissipação de calor.
III. Grandes equipamentos computacionais precisam de salas refrigeradas para
garantir uma boa dissipação térmica.
IV. A incorreta dissipação térmica de um componente pode levar à sua queima
quando em funcionamento.

Está correto o que se afirma em:

Resposta Selecionada:
I, III e IV, apenas.
Resposta Correta:
I, III e IV, apenas.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois avanços na
engenharia térmica permitiram melhorias em circuitos impressos, ou
seja, eles são mais potentes, mesmo dissipando mais energia
térmica. Ainda não atingimos o máximo da capacidade de
processamento de um microchip. Isso sempre é possível se
aumentar a capacidade de processamento. Assim, essa barreira
ainda está longe de ser alcançada. Grandes computadores precisam
de salas refrigeradas para garantir uma dissipação térmica eficiente.
Se um equipamento não dissipar sua energia térmica de uma
maneira eficiente, a sua temperatura interna irá aumentar e esse fato
pode provocar a queima do equipamento.


 Pergunta 4
1 em 1 pontos
 Supõe-se curar (endurecer) o revestimento de uma obturação feita em um dente
por meio da exposição dessa placa a uma lâmpada de infravermelho que fornece
uma irradiação de 2.000 W/m 2 . Tal placa absorve 80% da irradiação proveniente
da lâmpada e possui uma emissividade de 0,50. A temperatura da vizinhança é de
30 ºC e a tensão superficial é dada por = 5,67 x 10 -8 W/m 2 . Sabe-se que
não há transferência de calor na parte posterior da placa e o revestimento, ou seja,
nesse caso, a convecção não estará presente. Diante do exposto, a temperatura da
placa revestida é um número entre:

Resposta Selecionada:
201 e 300ºC.
Resposta Correta:
201 e 300ºC.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois a temperatura do
revestimento da placa pode ser determinada ao colocarmos uma
superfície de controle em torno da superfície exposta, ou seja, =
E entrada - E saída = 0. A entrada de energia é devido à absorção da
irradiação da lâmpada e à transferência líquida por radiação para a
vizinhança, logo, E entrada = 80% de 2.000 W/m
2 = 1.600 W/m 2. Essa
energia deve ser igual a Logo 1.600 = 0,5 x 5,67 x 10 -8 Dessa
forma, temos que 564 x 10 8 =Logo T s
= 504,67 K ou 231,67 ºC.


 Pergunta 5
1 em 1 pontos
 Leia o excerto a seguir.

“A perda de carga denominada h L representa a altura adicional a qual o fluido
precisa ser elevado por uma bomba para superar as perdas por atrito do tubo. A
perda de carga é causada pela viscosidade e está relacionada diretamente à tensão
de cisalhamento na parede”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações.
São Paulo: Mc Graw Hill Editora, 2007. p. 285.


A partir do exposto, sobre perda de carga, analise as asserções a seguir e a relação
proposta entre elas.

I. É possível afirmar que a potência da bomba será proporcional ao comprimento do
tubo e à viscosidade do fluido.
Pois:
II. Quanto maior for o comprimento da tubulação, maior será a perda de carga e,
quanto mais viscoso for um fluido, maior também será a sua perda de carga.

A seguir, assinale a alternativa correta.
Resposta
Selecionada:

As asserções I e II são proposições verdadeiras, mas a II não
é uma justificativa correta da I.
Resposta Correta:
As asserções I e II são proposições verdadeiras, mas a II não
é uma justificativa correta da I.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, já que as bombas são
equipamentos projetados para levar um fluido de um ponto A para
um ponto B. A potência da bomba depende da viscosidade do fluido.
A asserção II também é uma proposição verdadeira, mas não é
uma justificativa da asserção I, pois a potência da bomba é
influenciada pela viscosidade do fluido e não pelo comprimento da
tubulação, portanto, a perda de carga é causada pela viscosidade do
fluido. Ela é ocasionada pela tensão de cisalhamento da parede. O
tamanho da tubulação influenciará na tensão de cisalhamento que,
por sua vez, será causada pela viscosidade do fluido.


 Pergunta 6
1 em 1 pontos
 Uma canoa de alumínio se move horizontalmente ao longo da superfície de um lago
a uma velocidade constante de 10 km/h. A temperatura da água do lago é de 20 ºC,
especificamente naquela época do ano. O fundo da canoa tem 5 m de comprimento
e é plano. A lagoa não apresenta ondas e a água somente é agitada pelos remos
da canoa. Sabe-se que a viscosidade cinemática é igual a 1,407 x 10 -5
m/s, todavia, deseja-se saber se a camada limite no fundo da canoa possui um
escoamento laminar ou turbulento devido a qual número de Reynolds?

Resposta Selecionada:
Turbulento, devido a um alto número de Reynolds.
Resposta Correta:
Turbulento, devido a um alto número de Reynolds.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois, primeiramente,
adequamos as unidades. Logo, a velocidade de 10 km/h será igual a
uma velocidade de 2,78 m/s. Agora, calcularemos o número de
Reynolds, que será dado por Re 987.917,56. Dessa forma, o
escoamento será turbulento na camada limite.


 Pergunta 7
1 em 1 pontos
 Em uma teoria, compreende-se a radiação como a propagação de ondas
eletromagnéticas com as propriedades de uma onda, por exemplo, frequência e
comprimento. Os raios gama, os raios X e a radiação ultravioleta (UV) que possuem
pequeno comprimento de onda são de interesse dos físicos de alta energia e dos
engenheiros nucleares, enquanto as micro-ondas e as ondas de rádio que possuem
grandes comprimentos de onda são de interesse dos engenheiros da área elétrica.

MORAN, M. J. et al. Introdução à Engenharia de Sistemas Térmicos :
Termodinâmica, Mecânica dos fluidos e Transferência de calor. Rio de Janeiro:
LTC, 2005.

A respeito do exposto, especificamente sobre o espectro eletromagnético das
ondas, verifica-se que ele está delineado na seguinte figura:



Fonte: Moran et al. (2005, p. 514).
Quanto ao espectro de radiação, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os raios gama possuem o menor espectro de radiação.
II. ( ) A radiação infravermelha possui um espectro de radiação maior do que a
radiação ultravioleta.
III. ( ) O raio-X possui o maior espectro de radiação.
IV. ( ) A ordem da luz visível do maior espectro para o menor é: violeta, azul, verde,
amarelo e vermelho.

Assinale a alternativa que apresenta a sequência correta.
Resposta Selecionada:
V, V, F, F.
Resposta Correta:
V, V, F, F.
Feedback
da resposta:
Resposta correta. A alternativa está correta, pois o índice de
radiação dos raios gama varia entre 10 -5
e 10 -4 m, ou seja, é o menor espectro de radiação. O índicede
radiação infravermelha é da ordem de 1 a 10 2
m, enquanto o da radiação ultravioleta é de 10 -2 a 10 -1
m, ou seja, o espectro de radiação infravermelha é maior do
que o da radiação ultravioleta. Quem possui o maior espectro de
radiação é o micro-ondas. A ordem da luz visível do maior espectro
para o menor é: vermelho, amarelo, verde, azul e violeta.


 Pergunta 8
0 em 1 pontos
 Leia o excerto a seguir.

“A velocidade necessária no modelo também pode ser reduzida se a escala de
comprimento não for pequena, ou seja, se o modelo for relativamente grande. A
seção de teste para grandes modelos também é grande e isso provoca o aumento
dos custos do túnel de vento”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos
Fluidos . São Paulo: Edgard Blucher, 2004. p. 377.


Considerando o exposto, sobre os parâmetros utilizados em modelos para estudos
de escoamentos, analise as afirmativas a seguir.

I. É possível utilizar o modelo para estudar as características de escoamentos de
corpos totalmente imersos em fluidos.
II. Nesses estudos, é necessário manter a semelhança geométrica entre o protótipo
e o modelo.
III. Um dos critérios utilizados é o número de Reynolds, o qual deve ser igual no
modelo e no protótipo.
IV. O número de Weber é importante para escoamentos em torno de corpos
imersos.

Está correto o que se afirma em:

Resposta Selecionada:
I, II e IV, apenas.

Resposta Correta:
I, II e III, apenas.
Feedback
da
resposta:
Sua resposta está incorreta. A alternativa está incorreta, pois o
estudo adimensional e a teoria da semelhança podem fornecer
dados para estudarmos as características de escoamentos em torno
de corpos totalmente imersos em um fluido. Nesse tipo de estudo, é
necessário mantermos a semelhança geométrica e a do número de
Reynolds. O número de Weber pode ser desprezado, porque, nesse
tipo de escoamento, os efeitos da tensão superficial que compõem o
número de Weber não são importantes.


 Pergunta 9
1 em 1 pontos
 Uma garrafa térmica de café pode ser estudada por analogia como um recipiente
completamente fechado, cheio de café quente, colocado em um volume de controle
cujo ar e parede estão a uma temperatura fixa, conforme se ilustra na figura a
seguir. As várias formas de transferência de calor foram denominadas pela letra
q n seguida de um subíndice n= 1 até 8.




Fonte: Moran et al. (2005, p. 396).

Com base no exposto, sobre transferência de calor, analise as afirmativas a seguir.

I. Q 2
representa o processo de condução por meio do frasco de plástico.
II. Q 8
está representando a troca de calor por radiação entre a superfície externa da
cobertura e a vizinhança.
III. Q 1
está representando a convecção do café para o frasco de plástico.
IV. Q 6
está representando a convecção livre.

Está correto o que se afirma em:
Resposta Selecionada:
I, II e III, apenas.
Resposta Correta:
I, II e III, apenas.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois o processo
envolvendo Q 2 é, realmente, a condução devido à diferença de
temperatura da superfície do frasco em contato com o café e a
temperatura ambiente externa. A radiação ocorrerá entre a
superfície ambiente e a cobertura e está corretamente representada
por Q 8. O processo de convecção do café para o frasco plástico
está corretamente representado por Q 1. Q 6
representa, todavia, o processo de condução por meio da cobertura.


 Pergunta 10
1 em 1 pontos
 No Brasil, a construção das barragens teve ajuda dos modelos feitos em escalas
menores para simular o que poderia acontecer durante os momentos críticos da
construção de uma barragem, como a primeira abertura das comportas do
vertedouro, o momento do enchimento do lago e se a barragem de concreto
conseguiria reter o volume de água desejado. Nas figuras evidenciadas a seguir,
observam-se um modelo e a sua construção real. Esses modelos sempre foram
construídos com rigor técnico e são arduamente estudados em laboratório.




Considerando o exposto, sobre teoria da semelhança, analise as afirmativas a
seguir.

I. Essa teoria surgiu devido à dificuldade de equacionamento de alguns
escoamentos, por estes exigirem, muitas vezes, a solução de volumes irregulares a
partir de integrais.
II. Manter as escalas geométricas e as viscosidades facilita a análise dos
escoamentos utilizando a teoria da semelhança.
III. Os modelos distorcidos podem ser utilizados no estudo desses tipos de
escoamento.
IV. Esses modelos não podem ser utilizados no estudo das forças exercidas sobre
prédios.

Está correto o que se afirma em:
Resposta Selecionada:
I, II e III, apenas.
Resposta Correta:
I, II e III, apenas.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois a teoria da
semelhança, realmente, surgiu devido à dificuldade de
equacionamento de alguns escoamentos. Muitos deles exigiam a
solução de integrais triplas e o cálculo do volume para superfícies
totalmente irregulares. Uma das vantagens da utilização dessa teoria
consiste nos números adimensionais, como os que obtemos quando
usamos escalas geométricas ou relações entre as viscosidades do
modelo e do objeto que queremos construir. Justamente devido à
dificuldade de se obter uma relação de semelhança entre todas as
grandezas estudadas, podemos usar os modelos distorcidos. A
teoria da semelhança, entretanto, também é empregada para
estudar o efeito dos ventos sobre prédios ou de outras grandezas,
exatamente da mesma forma que estudamos os escoamentos
líquidos.


Terça-feira, 8 de Setembro de 2020 15h49min19s BRT

A cavitação é um fenômeno que ocorre devido a uma redução da pressão em uma
tubulação, abaixo da pressão de vapor, de um líquido que flui por essa tubulação.
Desta maneira, são formadas bolhas que se rompem e agridem o metal da tubulação.
O fenômeno da cavitação é a principal causa de manutenção em turbinas hidráulicas e
térmicas, que devem ser acompanhadas de perto para que a produção de energia ou
calor não seja comprometido. A cavitação pode ser benéfica quando a intenção é fazer
uma limpeza ultrassônica em algum equipamento, por exemplo, em turbinas ou
bombas afetadas por caramujos que grudam nas pás, mas na maioria das vezes tem
um efeito danoso sobre a tubulação como: vibrações, redução do desempenho
hidrodinâmico do equipamento e ruídos muito altos. Inclusive, quando a cavitação
ocorre em cascos de navios, pode reduzir a velocidade da embarcação. Baseado
nesse texto, deste importante tópico, e em uma pesquisa que você fará sobre
cavitação, responda às questões abaixo sobre o que ocorre nos fenômenos de
transporte de fluidos:

O que é cavitação e como ela pode ser controlada? Como esse fenômeno prejudica as
instalações de água nas residências e prédios e no sistema de tratamento de água
das cidades? Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas? Quais os
cuidados que se deve tomar com a manutenção destas instalações?

Referência
FOX, R. W.; MCDONALD, A. T.; PRITCHARD, P. J.; LEYLEGIAN, J. C. Tradução e
Revisão Técnica de Koury, R. N. Introdução à Mecânica dos Fluidos. 8..ed. Rio de
Janeiro: LTC Editora, 2010.

O que é cavitação e como ela pode ser controlada?
Cavitação é o fenômeno de vaporização de um líquido pela redução
da pressão, durante seu movimento. A este fenômeno costuma-se dar o
nome de cavitação (formação de cavidades dentro da massa líquida).
Pelo conceito de pressão de vapor, vimos que mantendo-se um fluido a uma
temperatura constante e diminuindo-se a pressão, o mesmo ao alcançar a
pressão de vapor, começará a vaporizar. Este fenômeno ocorre nas bombas
centrifugas, pois o fluido perde pressão ao longo do escoamento na
tubulação de sucção.
Se a pressão absoluta do líquido, em qualquer pontodo sistema de
bombeamento, for reduzida (ou igualada) abaixo da pressão de vapor, na
temperatura de bombeamento; parte deste líquido se vaporizará, formando
“cavidades” no interior da massa líquida. Estará aí iniciado o processo de
cavitação. As bolhas de vapor assim formadas são conduzidas pelo fluxo do
líquido até atingirem pressões mais elevadas que a pressão de vapor (
normalmente na região do rotor), onde então ocorre a implosão (colapso)
destas bolhas, com a condensação do vapor e o retorno à fase líquida.
 Para evitá-la o correto é reduzir a pressão através da válvula para valores
abaixo do AP critico Isso pode ser conseguido aumentando a pressão na
entrada da válvula para escolha de um ponto com baixa elevação nos
sistema da tubulação ou colocando uma válvula mais próxima da bomba.

Como esse fenômeno prejudica as instalações de água nas residências e prédios e no
sistema de tratamento de água das cidades?
Os efeitos são diversos e dispendiosos, colapso no fornecimento de agua,
vibrações nos encanamentos problema no consumo de energia e aumento
considerável da manutenção no sistema.

Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas?

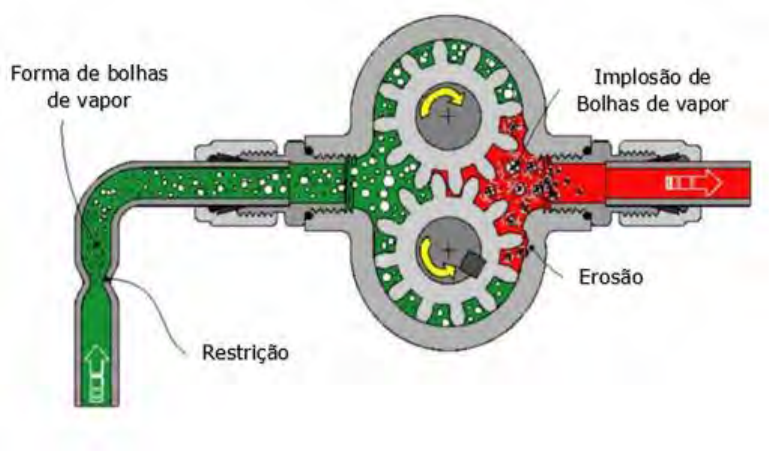

Causando erosão nas pás, como mostrado nas figuras exemplo acima, e
ocasionando perda de potência e por conseguinte diminuindo o
bombeamento de agua impedindo que as turbinas trabalhem em seu nível
ótimo de rendimento.
Quais os cuidados que se deve tomar com a manutenção destas instalações?
Manutenções preventivas constantes, cuidados com a temperatura do fluido
hidráulico, cuidados com a descarga de energia e limpeza constante do
sistema.

Usuário DANILO RODRIGUES DE CAMARGO JUNIOR
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 18/08/20 12:04
Enviado 21/08/20 12:34
Status Completada
Resultado da tentativa 3 em 10 pontos
Tempo decorrido 72 horas, 30 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Fonte: Elaborada pela autora.
Sendo S óleo
= 9.800 N/m 3 .
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
x 0,04. A pressão em p 3 é dada por p 3 = p 4
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na figura a seguir:
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma substância e a massa específica da água, por isso é
adimensional) e água
Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as tubulações de água e óleo:
Acima de 80 kPa.
Entre 0 e 20 kPa.
Sua resposta está incorreta. A alternativa está incorreta, pois a pressão no ponto 3 é igual à pressão no ponto 2, ou seja, p 2 = p 3. A pressão p
2 é dada por p água + γ água
+ γ Hg x 0,08. Sendo que todas as alturas foram passadas de cm para m. A pressão no ponto 4 é igual àquela aplicada no ponto 5, pois o peso
específico do ar pode ser ignorado em comparação com o do óleo. Logo: p 4 = p 5
= - γ água x 0,04 + γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 – (0,86 x 9.800) x 0,06 = - 392 + 10.662,4 - 505,68 =
9.764,72 Pa = 9,7 kPa.
Pergunta 2
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação proposta entre elas.
I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a pressão manométrica.
Porque
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo absoluto (ou seja, a pressão absoluta zero). A maioria
dos dispositivos de pressão, porém, é calibrada para ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a pressão
atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill, 2007. p.
57.
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para medir a pressão de um pneu de um carro indica a
pressão manométrica. A asserção II também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à pressão atmosférica e não
em relação ao vácuo absoluto. Para medirmos uma pressão em relação ao vácuo absoluto precisamos ter um máquina de sucção do ar para nos
fornecer o vácuo absoluto.
Pergunta 3
Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:
I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e elevação permanecerem constantes.
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma vazão, velocidade e diferença de elevação especificadas, e o
sistema pode gerar trabalho mecânico em uma turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p.
156.
Está correto o que se afirma em:
0 em 1 pontos
1 em 1 pontos
1 em 1 pontos
Page 1 of 4Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
21/08/2020mhtml:file:///C:/Users/reite/Downloads/Atividade%2002.mhtml!cid:frame-865436DD...
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através da transformação da energia potencial da queda
d’água em energia elétrica. Uma bomba transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de pressão na
tubulação. O ventilador aumenta a velocidade do vento, ou sua energia cinética, produzindo uma sensação de frescor. Entretanto a energia
mecânica de um fluido permanece constante se sua pressão, velocidade e elevação permanecerem constantes.
Pergunta 4
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. Um exemplo de escoamento periódico transitório é aquele produzido no fechamento de uma torneira.
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode ser previsto, para evitarmos que entre ar na tubulação.
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não varia com o tempo. Nos escoamentos transitórios, o campo da velocidade varia com
o tempo. Alguns escoamentos podem ser transitórios num dado instante e permanente em outros, dependendo da situação”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo. Edgard Blucher, 2004. p. 149.
A seguir, assinale a alternativa correta:
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
As asserções I e II são proposições falsas.
Sua resposta está incorreta. A alternativaestá incorreta, pois as duas proposições apresentadas são falsas, devido ao fato que o fechamento de
uma torneira é um escoamento não periódico, nunca sabemos quando vamos abrir ou fechar uma torneira. A asserção II também é falsa devido ao
fato que o fechamento de uma torneira é algo imprevisto. Sua previsibilidade não impede o fato que o ar pode entrar em uma tubulação, como
acontece quando ficamos sem o fornecimento de água.
Pergunta 5
FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R. N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.
A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão muito pequena, a água escoa suavemente – quase
“vitrificada”. Se aumentarmos a vazão, a água sai de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou turbulento,
respectivamente”.
Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, F, V.
Sua resposta está incorreta. A sequência está incorreta porque escoamentos com números de Reynolds baixos, menores do que 2.000 são
definidos como laminares. Já escoamentos com altos números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto,
escoamentos com números de Reynolds que variam entre 2.000 < Re < 2.400 são definidos como escoamentos de transição. Quem define se um
escoamento é laminar ou turbulento é o número de Reynolds calculado para esse escoamento.
Pergunta 6
Fonte: Elaborada pela autora.
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa, para fornecer água a partir de um tanque com a
finalidade de apagar um incêndio. Um bocal na ponta da mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos que V
2 é maior do que V 1
Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3 , a velocidade que a água é expelida pelo bocal é um
número entre:
21 e 40 m/s.
41 e 60 m/s.
0 em 1 pontos
0 em 1 pontos
0 em 1 pontos
Page 2 of 4Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
21/08/2020mhtml:file:///C:/Users/reite/Downloads/Atividade%2002.mhtml!cid:frame-865436DD...
Sua resposta está incorreta. A alternativa está incorreta, pois pela equação da continuidade temos que: A 2 V 2 = A 1 V 1. A área da mangueira é
dada por . Logo, V 2
= V 1. Logo, V 2 = 16 V 1. A equação de energia exige que + + g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e z 1 e z 2 também são iguais a 0, a equação fica = + . Agora,
vamos substituir V 2 = 16 V 1, e teremos a seguinte equação 162 = + . O que resulta em V 1 = 3,54 m/s e V 2 = 56,68 m/s.
Pergunta 7
LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017. p. 71-72.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível tenha um fluxo mais uniforme.
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo. Logo, o transporte de massa é decorrente do campo de
velocidade de escoamento. As distribuições (perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos apresentam a
propriedade de aderência às superfícies sólidas com as quais estão em contato”.
A seguir, assinale a alternativa correta:
A asserção I é uma proposição verdadeira, e a asserção II é uma proposição falsa.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Sua resposta está incorreta. A alternativa está incorreta, pois as duas proposições apresentadas são verdadeiras e a asserção II justifica a I, devido
ao fato do óleo lubrificante ter a propriedade de aderir à parede da tubulação do motor, e graças a esse fato, quando o óleo adere à parede do
motor ele faz com que o combustível possa circular mais suavemente do que se tivesse que entrar com a parede sem o óleo, muitas vezes
podendo entrar em contato com superfícies irregulares devido à corrosão do motor.
Pergunta 8
LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017. p. 71-72.
Assuma-se o diagrama de velocidades indicado na figura a seguir, em que a parábola tem seu vértice a 20 cm do fundo.
Fonte: Adaptada de Brunetti (2008, p. 15).
BRUNETTI, F. Mecânica dos fluidos . 2. ed. revisada. São Paulo: Pearson Prentice Hall, 2008.
A respeito do perfil de velocidade abordado na figura apresentada, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) O escoamento é turbulento.
II. ( ) Na superfície a velocidade é máxima e vale 2,5 m/s.
III. ( ) A uma profundidade de 20 cm a velocidade é igual a zero.
IV. ( ) O perfil de velocidade parabólico é dado por uma equação onde v = a.y 2 + b.y + c. Sendo que c = 0.
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Leia o excerto a seguir:
“Depois do comprimento de entrada, ou seja, no escoamento estabelecido, o perfil de velocidade fica invariante ao longo de um duto de seção constante, e a forma
da distribuição real de velocidade depende de o regime ser laminar ou turbulento. Para um escoamento laminar num duto de seção transversal circular, a
distribuição (perfil) de velocidade numa seção é parabólica”.
Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
F, V, V, V.
Sua resposta está incorreta. A sequência está incorreta porque o perfil parabólico é válido para escoamentos laminares e não turbulentos. Na
superfície o fluido apresenta velocidade máxima igual a 2,5 m/s e no fundo, a 20 cm de profundidade, sua velocidade é igual a zero. Nessa altura
y = 0, como v = a.y 2 + b.y + c, para y = 0 temos v = 0 = c, o que resulta em c = 0 m/s.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões atmosféricas. A velocidade média dos ventos em um furacão foi
medida como sendo de 180 km/h. Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas medindo 1 m x 2 m cada.
Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
0 em 1 pontos
0 em 1 pontos
1 em 1 pontos
Page 3 of 4Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
21/08/2020mhtml:file:///C:/Users/reite/Downloads/Atividade%2002.mhtml!cid:frame-865436DD...
Sexta-feira, 21 de Agosto de 2020 12h34min51s BRT
Feedback da
resposta:
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades, visto que a velocidade foi dada em km/h e a massa
específica em kg/m 3. Então, vamos passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma força equivalente a
energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x = 1500 . Como kg = . Teremos 1500= 1500 N/m
2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida pela área, então F = P x A, ou p = F / A = x
2 m 2
= 3.000 N.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um estrangulamento e é
reduzido para um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil de velocidade
uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Acima de 41 m/s.
Entre 31 e 40 m/s.
Sua resposta está incorreta. A alternativa está incorreta, pois a velocidade máxima no tubo acontecerá no ponto onde o diâmetro é menor, ou no
estrangulamento. Como o perfil de velocidade é uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a vazão e a área podemos calcular a velocidade. Logo
0,06 = x v 1
e v 1 = 33,16 m/s.
← OK
0 em 1 pontos
Page 4 of 4Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
21/08/2020mhtml:file:///C:/Users/reite/Downloads/Atividade%2002.mhtml!cid:frame-865436DD...

Revisar envio do teste: ATIVIDADE 2 (A2)
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário SISSA CRISTHIANE BENITES YAMADA IRALA
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 23/08/20 11:05
Enviado 30/08/20 11:44
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 168 horas, 38 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil de
velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 =  x v 1
e  v 1 = 33,16 m/s.
Pergunta 2
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em
muitos casos, é normal utilizarmos hipóteses simplificadoras para que seja possível analisar o problema
sem sacrificar muito a precisão dos resultados da análise. Uma destas hipóteses é a de considerar o
escoamento real como unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da quarta
edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. (  ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. (  ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
SISSA CRISTHIANE BENITES YAMADA IRALAMinha Área
1 em 1 pontos
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
IV. (  ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, V, V.
Resposta correta.  A sequência está correta. O escoamento de ar em torno das asas de um
avião não pode ser simplificado, ou seja, seu cálculo é tridimensional. Campos de
escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional. A equação da continuidade
garante que o escoamento possa ser considerado unidirecional dentro de uma tubulação com
diâmetro variável.
Pergunta 3
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo de
tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw Hill,
2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de
que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa pelo
qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do outro. A
asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que
a de saída, essa variação será compensada pela vazão que será menor na entrada que na
saída.
Pergunta 4
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo
absoluto (ou seja, a pressão absoluta zero). A maioria dos dispositivos de pressão, porém, é calibrada para
ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a pressão
atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e
Fecchio, M. M [1]  . São Paulo: Mc Graw Hill, 2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação
proposta entre elas.

I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a
pressão manométrica.
Porque
1 em 1 pontos
1 em 1 pontos
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao
vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para
medir a pressão de um pneu de um carro indica a pressão manométrica. A asserção II
também é verdadeira e justifica a I, pois a pressão do pneu é medidaem relação à pressão
atmosférica e não em relação ao vácuo absoluto. Para medirmos uma pressão em relação ao
vácuo absoluto precisamos ter um máquina de sucção do ar para nos fornecer o vácuo
absoluto.
Pergunta 5
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O
Teorema de Transporte de Reynolds fornece uma relação entre a taxa de variação temporal de uma
propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta
edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a
massa também deixe a superfície de controle, no caso o recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser
utilizado quando o produto desodorante em aerosol foi desenvolvido. A asserção II também é
verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele
faz com que a massa do produto seja expelida também, mas somente uma quantidade
suficiente para que possamos nos higienizar.
Pergunta 6
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo.
Logo, o transporte de massa é decorrente do campo de velocidade de escoamento. As distribuições
(perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos
apresentam a propriedade de aderência às superfícies sólidas com as quais estão em contato”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017.
p. 71-72.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas
1 em 1 pontos
1 em 1 pontos
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível
tenha um fluxo mais uniforme.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubrificante ter a
propriedade de aderir à parede da tubulação do motor. A asserção II também é verdadeira e
justifica a I, pois quando o óleo adere à parede do motor ele faz com que o combustível possa
circular mais suavemente do que se tivesse que entrar com a parede sem o óleo, muitas
vezes podendo entrar em contato com superfícies irregulares devido à corrosão do motor.
Pergunta 7
Leia o excerto a seguir:
“Depois do comprimento de entrada, ou seja, no escoamento estabelecido, o perfil de velocidade fica
invariante ao longo de um duto de seção constante, e a forma da distribuição real de velocidade depende
de o regime ser laminar ou turbulento. Para um escoamento laminar num duto de seção transversal
circular, a distribuição (perfil) de velocidade numa seção é parabólica”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017.
p. 71-72.

Assuma-se o diagrama de velocidades indicado na figura a seguir, em que a parábola tem seu vértice a 20
cm do fundo.

Fonte: Adaptada de Brunetti (2008, p. 15).

BRUNETTI, F. Mecânica dos fluidos . 2. ed. revisada. São Paulo: Pearson Prentice Hall, 2008.

A respeito do perfil de velocidade abordado na figura apresentada, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. (  ) O escoamento é turbulento.
II. (  ) Na superfície a velocidade é máxima e vale 2,5 m/s.
III. (  ) A uma profundidade de 20 cm a velocidade é igual a zero.
IV. (  ) O perfil de velocidade parabólico é dado por uma equação onde v = a.y 2 + b.y + c. Sendo que c = 0.
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Assinale a alternativa que apresenta a sequência correta:
F, V, V, V.
F, V, V, V.
Resposta correta. A sequência está correta. O perfil parabólico é válido para escoamentos
laminares e não turbulentos. Na superfície o fluido apresenta velocidade máxima igual a 2,5
m/s e no fundo, a 20 cm de profundidade, sua velocidade é igual a zero. Nesta altura y = 0,
como v = a.y 2 + b.y + c, para y = 0 temos v = 0 = c, o que resulta em c = 0 m/s.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na figura a
seguir:

Fonte: Elaborada pela autora.

Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e      água
= 9.800 N/m 3 .

Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as tubulações
de água e óleo:
Entre 0 e 20 kPa.
Entre 0 e 20 kPa.
Resposta correta. A alternativa está correta, pois a pressão no ponto 3 é igual à pressão no
ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A pressão em p 3
é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no ponto
4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser ignorado em
comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
= - γ água x 0,04 +  γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 – (0,86 x
9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 9
1 em 1 pontos
1 em 1 pontos
Domingo, 30 de Agosto de 2020 11h46min14s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa,
para fornecer água  a partir de um tanque com a finalidade de  apagar um incêndio. Um bocal na ponta da
mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos que V 2
é maior do que V 1


Fonte: Elaborada pela autora.

Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e  = 1.000 kg/m 3 ,
a velocidade que a água é expelida pelo bocal é um número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A
2 V 2 = A 1 V 1. A área da mangueira é dada por   . Logo   V 2
=    V 1. Logo V 2 = 16 V 1. A equação de energia exige que  + + g z 2
=  + + g z 1. Pela figura do bocal podemos constatar que  p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação fica  =  +  . Agora, vamos substituir V 2 = 16 V 1,
e teremos a seguinte equação 162 = + . O que resulta em V 1 = 3,54 m/s e V 2 =
56,68 m/s.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local
onde a pressão atmosférica foi medidacom um manômetro e a leitura informada foi igual a 29 psi. Com
esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa
que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão atmosférica o valor da
pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é
resolvido com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
← OK
1 em 1 pontos
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_611469_1&method=list&nolaunch_after_review=true');
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 1/7
Pergunta 1
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo
de tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw
Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao
fato de que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída
de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa
pelo qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do
outro. A asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada
for maior que a de saída, essa variação será compensada pela vazão que será menor na
entrada que na saída.
Pergunta 2
Leia o excerto a seguir:
“O tubo de Pitot, mostrado na figura abaixo, é um instrumento simples utilizado para medir a
velocidade de escoamentos. Mas para que a medição seja precisa é necessário que se tomem alguns
cuidados, um deles deve ser que o tubo deve ter um furo bem usinado e sem presença de
imperfeições”.

MUNSON, B. Fundamentos de mecânica dos fluidos : volume único. São Paulo: Edgard Blucher,
2004. p. 105.

Considerando o excerto apresentado, sobre o tubo de Pitot, analise as afirmativas a seguir:

I. Se o tubo tiver imperfeições o valor medido pode ser maior ou menor que a velocidade real.
II. Para medições de velocidade o tubo pode estar desalinhado horizontalmente.
III. Um tubo de Pitot com três furos conectado a transdutores de pressão é uma das melhores maneira
de se reduzir os erros de medição.
IV. O conhecimento dos valores da energia cinética e de potencial nos permite calcular a velocidade.

1 em 1 pontos
0 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 2/7
Resposta Selecionada:
Resposta Correta:

Feedback
da
resposta:

Fonte: Munson (2004, p. 105).

MUNSON, B. Fundamentos de Mecânica dos Fluidos : volume único. São Paulo: Edgard Blucher,
2004.

Está correto o que se afirma em:
I, II e IV, apenas.
I, III e IV, apenas.

Sua resposta está incorreta. A alternativa está incorreta, pois o tubo de Pitot com
imperfeições produz uma leitura falsa, diferente da verdadeira. O tubo deve estar
alinhado para obtermos uma medida precisa, ângulos maiores que 20º provocam erros
consideráveis na leitura. O dispositivo de três furos é um dos mais utilizados pela
facilidade de se alinhar o furo horizontalmente. O conhecimento da pressão, da energia
de potencial e cinética nos permite calcular a velocidade.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma
vazão, velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico
em uma turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque,
K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia
potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade
e elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia
através da transformação da energia potencial da queda d’água em energia elétrica. Uma
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 3/7
resposta: bomba transfere energia para o fluido aumentando sua velocidade, ou vazão, através da
injeção de pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua
energia cinética, produzindo uma sensação de frescor. Entretanto a energia mecânica de
um fluido permanece constante se sua pressão, velocidade e elevação permanecerem
constantes.
Pergunta 4
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso
corresponde a P/ g (sendo que é a densidade, em kg/m 3 ) , o que sugere que uma coluna de
fluido pode ser usada para medir diferenças de pressão [...] um dispositivo que se baseia neste
princípio é chamado de manômetro, normalmente usado para medir diferenças de pressão pequenas
e moderadas” (ÇENGEL; CIMBALA, 2011, ).

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de:
ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.

Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:

I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se
curva entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico
pode ser gerado toda vez que uma substância cristalina sofrer uma pressão mecânica. É gerado em
uma substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho;
dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é submetido à pressão que
queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o
ponteiro, indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetroé usado para medir a pressão atmosférica.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta
descrição dos vários tipos de manômetro existentes: strain-gages, piezelétricos e o
manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado
especificamente para usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 5
Resposta Selecionada:
Leia o excerto a seguir:
“A pressão é definida como uma força normal exercida por um fluido por unidade de área. Só falamos
de pressão quando lidamos com um gás ou um líquido. Os dispositivos que medem a pressão
absoluta são chamados de barômetros e os manômetros são os dispositivos que usamos para medir
as pressões relativas”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de:
ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 57.

Considerando o excerto apresentado, sobre os instrumentos de medição de pressão, analise as
afirmativas a seguir:

I. O medidor utilizado para medir a pressão do ar de um pneu de automóvel lê a pressão
manométrica.
II. Um medidor a vácuo lê a pressão absoluta.
III. Uma pressão negativa é também referida como pressão relativa.
IV. A medição da pressão atmosférica é feita com o barômetro de níquel.

Está correto o que se afirma em:
I e II, apenas.
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 4/7
Resposta Correta:
Feedback
da
resposta:
I e II, apenas.
Resposta correta. A alternativa está correta, pois o medidor do posto de combustível ou
do borracheiro aponta a pressão manométrica. O medidor a vácuo nos informa a pressão
absoluta. Entretanto, quando uma medida de pressão é negativa ela é chamada pressão
a vácuo e não relativa assim como medição da pressão atmosférica é feita com o
barômetro de mercúrio.
Pergunta 6
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao
vácuo absoluto (ou seja, a pressão absoluta zero). A maioria dos dispositivos de pressão, porém, é
calibrada para ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão
absoluta e a pressão atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque,
K. A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill, 2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a
relação proposta entre elas.

I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a
pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao
vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos
para medir a pressão de um pneu de um carro indica a pressão manométrica. A asserção
II também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à
pressão atmosférica e não em relação ao vácuo absoluto. Para medirmos uma pressão
em relação ao vácuo absoluto precisamos ter um máquina de sucção do ar para nos
fornecer o vácuo absoluto.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão
muito pequena, a água escoa suavemente – quase “vitrificada”. Se aumentarmos a vazão, a água sai
de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou
turbulento, respectivamente”.

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R.
N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) eF para a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas
características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números de Reynolds
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 5/7
da
resposta:
baixos, menores do que 2.000 são definidos como laminares. Já escoamentos com altos
números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto,
escoamentos com números de Reynolds que variam entre 2.000 < Re < 2.400 são
definidos como escoamentos de transição. Quem define se um escoamento é laminar ou
turbulento é o número de Reynolds calculado para esse escoamento.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“A vazão através de um tubo pode ser determinada restringindo o escoamento neste tubo e medindo-
se a diminuição na pressão devido ao aumento da velocidade no local da constrição. Esse é o
princípio empregado para a medição da vazão em um tubo de Venturi, um dos dispositivos mais
usados para a medição de vazão, e mostrado na figura abaixo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. Tradução de:
ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 318-319.


Figura - Tubo de Venturi
Fonte: letindor / 123RF.

A respeito do tubo de Venturi, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s)
e F para a(s) Falsa(s).



I. ( ) A parte onde o tubo de Venturi se estreita é chamado de garganta do tubo.
I. ( ) A velocidade aumenta porque há uma diminuição do diâmetro do tubo.
III. ( ) O tubo de Venturi não é muito utilizado na agricultura para irrigar plantações.
IV. ( ) O tubo de Venturi é utilizado no estudo da aerodinâmica de aviões.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. A parte estreita de um tubo de Venturi é
chamada realmente de garganta do tubo e nessa área a velocidade aumenta devido a
uma diminuição no diâmetro do tubo. Ao contrário do mencionado, uma das áreas onde o
tubo de Venturi é largamente utilizado é na agricultura. Ele também é utilizado no estudo
da aerodinâmica de aviões.
Pergunta 9
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 6/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na
figura a seguir:

Fonte: Elaborada pela autora.

Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e água
= 9.800 N/m 3 .

Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as
tubulações de água e óleo:
Entre 0 e 20 kPa.
Entre 0 e 20 kPa.
Resposta correta. Aalternativa está correta, pois a pressão no ponto 3 é igual à pressão
no ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A
pressão em p3 é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no
ponto 4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser
ignorado em comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
= - γ água x 0,04 + γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 –
(0,86 x 9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões
atmosféricas. A velocidade média dos ventos em um furacão foi medida como sendo de 180 km/h.
Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas
medindo 1 m x 2 m cada.

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades,
visto que a velocidade foi dada em km/h e a massa específica em kg/m 3. Então, vamos
passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://unifacs.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36530702_1&course_id=_621582_1&content_id=_1410104… 7/7
Quarta-feira, 2 de Setembro de 2020 22h17min31s BRT
força equivalente a energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x
= 1500 . Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida
pela área, então F = P x A, ou p = F / A = x 2 m 2
= 3.000 N.
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 1/7
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-29774611.06
Teste ATIVIDADE 2 (A2)
Iniciado 03/09/20 18:52
Enviado 03/09/20 22:07
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 3 horas, 15 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O Teorema de Transporte de Reynolds fornece
uma relação entre a taxa de variação temporal de uma propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta edição americana de: Euryale de
Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a massa também deixe a superfície de controle,
no caso o recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser utilizado quando o produto desodorante em
aerosol foi desenvolvido. A asserção II também é verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de
controle) ele faz com que a massa do produto seja expelida também, mas somente uma quantidade suficiente para que possamos
nos higienizar.
Pergunta 2
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local onde a pressão atmosférica foi medida
com um manômetro e a leitura informada foi igual a 29 psi. Com esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse
1 em 1 pontos
1 em 1 pontos
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 2/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
sentido, assinale a alternativa que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, ou seja,
devemos subtrair da pressão atmosférica o valor da pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse
exercício é resolvido com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão atmosférica - Pressão do
vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 3
Resposta Selecionada:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa, para fornecer água a partir de um tanque
com a finalidade de apagar um incêndio. Um bocal na ponta da mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do
jato, assim temos que V 2 é maior do que V 1


Fonte: Elaborada pela autora.

Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3 , a velocidade que a água é expelida
pelo bocal é um número entre:
41 e 60 m/s.
1 em 1 pontos
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 3/7
Resposta Correta:
Feedback da
resposta:
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A 2 V 2 = A 1 V 1. A área da
mangueira é dada por . Logo V 2
= V 1. Logo V 2 = 16 V 1. A equação de energia exige que + + g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação fica = + . Agora, vamos substituir V 2 = 16 V 1, e teremos a seguinte equação
162 = + . O que resulta em V 1 = 3,54 m/s e V 2 = 56,68 m/s.
Pergunta 4
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a transferência total de massa para dentro ou para fora
de um volume de controle durante um intervalo de tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume
de controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de que a quantidade de massa que entra no
compressor é a mesma quantidade de ar que sai do equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa pelo qual, se entrar 1 kg de ar no compressor
de um lado, deverá sair 1 kg de ar do outro. A asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior
que a de saída, essa variação será compensada pela vazão que será menor na entrada que na saída.
Pergunta 5
1 em 1 pontos
1 em 1 pontos
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller#4/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma vazão de 5 m 3 /s a partir de um tanque
utilizado para armazenar água. Um bocal é inserido na ponta da mangueira para reduzir o diâmetro para 5 cm, assim pela equação da continuidade
temos que a velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3 , a vazão de água no bocal é um
número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a vazão sempre será a mesma. O que se altera é
a velocidade de saída que aumenta conforme reduzimos a área para manter a vazão constante. Ao longo de uma tubulação a vazão é
mantida, o que muda são as velocidades quando nos deparamos com reduções ou alargamentos de tubulação.
Pergunta 6
Leia o excerto a seguir:
1 em 1 pontos
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 5/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como princípio da conservação de energia. Ela
afirma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc
Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um fluido, portanto ela só tem componente
vertical. Uma partícula parada apresenta v = 0 e portanto sua energia cinética também será zero. Um líquido em movimento tem a
energia cinética devido à velocidade e a energia devida à pressão exercida pelo líquido, pelo menos. A força de pressão pode ser
normal ou tangencial.
Pergunta 7
Resposta Selecionada:
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em muitos casos, é normal utilizarmos hipóteses
simplificadoras para que seja possível analisar o problema sem sacrificar muito a precisão dos resultados da análise. Uma destas hipóteses é a de
considerar o escoamento real como unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da quarta edição americana de: Euryale de
Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. ( ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. ( ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. ( ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
1 em 1 pontos
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 6/7
Resposta Correta:
Feedback
da
resposta:
V, V, V, V.
Resposta correta. A sequência está correta. O escoamento de ar em torno das asas de um avião não pode ser simplificado, ou seja,
seu cálculo é tridimensional. Campos de escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional. A equação da continuidade garante que o escoamento possa ser
considerado unidirecional dentro de uma tubulação com diâmetro variável.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão muito pequena, a água escoa suavemente –
quase “vitrificada”. Se aumentarmos a vazão, a água sai de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser
laminar ou turbulento, respectivamente”.

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R. N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números de Reynolds baixos, menores do que 2.000 são definidos
como laminares. Já escoamentos com altos números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto,
escoamentos com números de Reynolds que variam entre 2.000 < Re < 2.400 são definidos como escoamentos de transição. Quem
define se um escoamento é laminar ou turbulento é o número de Reynolds calculado para esse escoamento.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um
estrangulamento e é reduzido para um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação.
Considerando um perfil de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
1 em 1 pontos
1 em 1 pontos
03/09/2020 Blackboard Learn
https://fmu.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 7/7
Quinta-feira, 3 de Setembro de 2020 22h07min50s BRT
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no ponto onde o diâmetro é menor, ou no
estrangulamento. Como o perfil de velocidade é uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento
serão iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a vazão e a área podemos calcular a
velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões atmosféricas. A velocidade média dos ventos em um
furacão foi medida como sendo de 180 km/h. Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas
medindo 1 m x 2 m cada.

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades, visto que a velocidade foi dada em km/h e a
massa específica em kg/m 3. Então, vamos passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma
força equivalente a energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x = 1500 . Como kg = .
Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calculara força. A pressão é definida como a força dividida pela área, então F = P x A, ou p = F / A =
x 2 m 2
= 3.000 N.
1 em 1 pontos
Usuário GUSTAVO JOSE RABELO BRANDAO
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-9270.03
Teste ATIVIDADE 2 (A2)
Iniciado 27/08/20 16:20
Enviado 27/08/20 18:40
Status Completada
Resultado da tentativa 8 em 10 pontos
Tempo decorrido 2 horas, 20 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“A pressão é de�nida como uma força normal exercida por um �uido por unidade de área. Só falamos de pressão quando lidamos com um gás ou um líquido. Os dispositivos que
medem a pressão absoluta são chamados de barômetros e os manômetros são os dispositivos que usamos para medir as pressões relativas”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos �uidos : fundamentos e aplicações. Tradução de: ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 57.

Considerando o excerto apresentado, sobre os instrumentos de medição de pressão, analise as a�rmativas a seguir:

I. O medidor utilizado para medir a pressão do ar de um pneu de automóvel lê a pressão manométrica.
II. Um medidor a vácuo lê a pressão absoluta.
III. Uma pressão negativa é também referida como pressão relativa.
IV. A medição da pressão atmosférica é feita com o barômetro de níquel.

Está correto o que se a�rma em:
I, II e IV, apenas.
I e II, apenas.
Sua resposta está incorreta. A alternativa está incorreta, pois o medidor do posto de combustível ou do borracheiro aponta a pressão manométrica. O medidor a
vácuo nos informa a pressão absoluta. Entretanto, quando uma medida de pressão é negativa ela é chamada pressão a vácuo e não relativa assim como medição da
pressão atmosférica é feita com o barômetro de mercúrio.
Pergunta 2
Resposta Selecionada:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões atmosféricas. A velocidade média dos ventos em um furacão foi medida como sendo
de 180 km/h. Considere-se que a massa especí�ca do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas medindo 1 m x 2 m cada.

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
0 em 1 pontos
1 em 1 pontos
Resposta Correta:
Feedback
da
resposta:
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades, visto que a velocidade foi dada em km/h e a massa especí�ca em kg/m 3.
Então, vamos passar a velocidade para m/s. Logo,  = 50 m/s. A janela recebe uma força equivalente a energia cinética, ou seja: E c = m x = 1,2
 x  = 1,2  x  = 1500 . Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão  é de�nida como a força dividida pela área, então F = P x A, ou p = F / A = x 2 m 2
= 3.000 N.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em muitos casos, é normal utilizarmos hipóteses simpli�cadoras para que seja
possível analisar o problema sem sacri�car muito a precisão dos resultados da análise. Uma destas hipóteses é a de considerar o escoamento real como unidimensional ou
bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard
Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as a�rmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. (  ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. (  ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. (  ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
F, V, F, V.
V, V, V, V.
Sua resposta está incorreta. A sequência está incorreta. O escoamento de ar em torno das asas de um avião não pode ser simpli�cado, ou seja, seu cálculo é
tridimensional. Campos de escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na direção x e y, fazendo com que o
escoamento seja bidirecional. A equação da continuidade garante que o escoamento possa ser considerado unidirecional dentro de uma tubulação com diâmetro
variável.
Pergunta 4
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para
um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um per�l de velocidade uniforme, a velocidade
máxima da água que atravessa este tubo é um número entre:
0 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no ponto onde o diâmetro é menor, ou no estrangulamento. Como o per�l
de velocidade é uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro,
temos: Q = v 1 x A 1. Como temos a vazão e a área podemos calcular a velocidade. Logo 0,06 =  x v 1
e  v 1 = 33,16 m/s.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não varia com o tempo. Nos escoamentos transitórios, o campo da velocidade varia com o tempo.
Alguns escoamentos podem ser transitórios num dado instante e permanente em outros, dependendo da situação”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos �uidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São Paulo. Edgard
Blucher, 2004. p. 149.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Um exemplo de escoamento periódico transitório é aquele produzido no fechamento de uma torneira.
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode ser previsto, para evitarmos que entre ar na tubulação.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições falsas.
As asserções I e II são proposições falsas.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição falsa, devido ao fato que o fechamento de uma torneira é um escoamento não periódico, nunca sabemos quando vamos abrir ou fechar
uma torneira. A asserção II também é falsa devido ao fato que o fechamento de uma torneira é algo imprevisto. Sua previsibilidade não impede o fato que o ar pode
entrar em uma tubulação, como acontece quando �camos sem o fornecimento de água.
Pergunta 6
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão muito pequena, a água escoa suavemente – quase “vitri�cada”. Se
aumentarmos a vazão, a água sai de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou turbulento, respectivamente”.

FOX, R. W. et al . Introdução à mecânica dos �uidos . Tradução e Revisão Técnica de: Koury R. N [2]  .  8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de �uidos, analise as a�rmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

I. (  ) O escoamento com baixo número de Reynolds será laminar.
II. (  ) Um escoamento com alto número de Reynolds será turbulentoIII. (  ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas características de escoamento de�nidas.
IV. (  ) A característica se um escoamento é laminar ou turbulento é de�nida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta.  A sequência está correta. Escoamentos com números de Reynolds baixos, menores do que 2.000 são de�nidos como laminares. Já escoamentos
com altos números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto, escoamentos com números de Reynolds que variam entre 2.000 <
Re < 2.400 são de�nidos como escoamentos de transição. Quem de�ne se um escoamento é laminar ou turbulento é o número de Reynolds calculado para esse
escoamento.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O Teorema de Transporte de Reynolds fornece uma relação entre a taxa de
variação temporal de uma propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos �uidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard
Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão su�ciente para que a massa também deixe a superfície de controle, no caso o recipiente do
aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser utilizado quando o produto desodorante em aerosol foi desenvolvido. A
asserção II também é verdadeira e justi�ca a I, pois quando o gás é expelido do recipiente (volume de controle) ele faz com que a massa do produto seja expelida
também, mas somente uma quantidade su�ciente para que possamos nos higienizar.
Pergunta 8
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O �uxo de massa em uma seção é a massa do �uido que escoa através da seção por unidade de tempo. Logo, o transporte de massa é decorrente do campo de velocidade de
escoamento. As distribuições (per�s) reais de velocidade numa seção geralmente não são uniformes, pois os �uidos viscosos apresentam a propriedade de aderência às
superfícies sólidas com as quais estão em contato”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017. p. 71-72.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O princípio do per�l de velocidade pode ser usado para explicar o funcionamento do óleo lubri�cante nas paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um �uido viscoso o óleo lubri�cante adere às paredes do motor fazendo com que o combustível tenha um �uxo mais uniforme.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubri�cante ter a propriedade de aderir à parede da tubulação do motor. A asserção II também é
verdadeira e justi�ca a I, pois quando o óleo adere à parede do motor ele faz com que o combustível possa circular mais suavemente do que se tivesse que entrar
com a parede sem o óleo, muitas vezes podendo entrar em contato com superfícies irregulares devido à corrosão do motor.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como princípio da conservação de energia. Ela a�rma que a energia não pode ser
criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos �uidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as a�rmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta.  A sequência está correta. A energia potencial é devida à queda de um �uido, portanto ela só tem componente vertical. Uma partícula parada
apresenta v = 0 e portanto sua energia cinética também será zero. Um líquido em movimento tem a energia cinética devido à velocidade e a energia devida à
pressão exercida pelo líquido, pelo menos. A força de pressão pode ser normal ou tangencial.
1 em 1 pontos
Quinta-feira, 3 de Setembro de 2020 14h41min09s BRT
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um �uido em repouso corresponde a P/ g (sendo que  é a densidade, em kg/m 3 ) , o que sugere que
uma coluna de �uido pode ser usada para medir diferenças de pressão  [...] um dispositivo que se baseia neste princípio é chamado de manômetro, normalmente usado para medir
diferenças de pressão pequenas e moderadas” (ÇENGEL; CIMBALA, 2011, ).

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos �uidos : fundamentos e aplicações. Tradução de: ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.

Considerando o excerto apresentado, sobre os manômetros, analise as a�rmativas a seguir:

I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se curva entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico pode ser gerado toda vez que uma substância cristalina sofrer uma pressão
mecânica. É gerado em uma substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho; dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é
submetido à pressão que queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o ponteiro, indicando a pressão da tubulação onde o
equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.

Está correto o que se a�rma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta descrição dos vários tipos de manômetro existentes: strain-gages,
piezelétricos e o manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado especi�camente para  usado para medir a pressão atmosférica ao
invés do manômetro.
← OK
1 em 1 pontos
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_621582_1&method=list&nolaunch_after_review=true');
A mais famosa equação utilizada em fenômenos de transporte tem
aproximadamente 300 anos e até hoje é muito utilizada, porque foi a
primeira equação a relacionar diferentes tipos de energia que um
escoamento pode apresentar durante seu movimento. Usamos
tubulações hidráulicasdesde a época dos romanos, povos que tinham
um complexo sistema de aquedutos para levar a água às suas
residências. Hoje, o campo de atuação dos fenômenos de transporte
se abriu para uma variedade de novas áreas.
Recentemente, os cientistas passaram a se interessar pelo estudo de
fenômenos de transporte aplicado ao corpo humano. Nossos órgãos e
nosso Sistema Circulatório apresentam um comportamento muito
parecido com o sistema de abastecimento de água e tratamento de
esgoto de uma cidade. Os cientistas também passaram a fabricar
equipamentos que pudessem suprir deficiências apresentadas por
nosso corpo, como uma máquina de hemodiálise, que faz a função
dos rins enquanto os pacientes esperam por um transplante. Como a
fila de transplantes é muito demorada e muitas pessoas não
conseguem esperar por um órgão, agora os engenheiros estão
pesquisando formas de fabricar órgãos a partir das nossas células e
imprimi-los em impressoras 3D, o que eliminaria as filas assim como
o risco de rejeição. Já é comum que hospitais tenham engenheiros no
seu quadro de funcionários para garantir o funcionamento dos
complexos equipamentos industriais, como os robôs, que estão
auxiliando os médicos a salvar vidas.

Como o nosso Sistema Sanguíneo pode ser comparado com o
sistema de tratamento de água e esgoto de uma cidade: quais
as funções que desempenham as artérias, veias e os órgãos
como o coração, pulmão e rins?
Em uma apresentação simples e direta podemos estabelecer vários
paralelos entre um sistema de tratamento de agua e esgotos de uma
cidade e o sistema circulatório humano. Começando de forma simples
podemos estabelecer:
- Coração – É o sistema de bombeamento tanto responsável pela
distribuição do sangue arterial (agua tratada) utilizando o sistema de
artérias, como responsável pelo bombeamento do sangue venoso
(agua sem tratamento) para o que podemos chama de estação de
tratamento;
- Rins – Seriam a chamada estação de tratamento de esgoto,
responsável pela extração das impurezas do sangue;
- Pulmões – Poderíamos aqui colocar que estes são nossa estação de
tratamento de agua, onde toda a agua potável é produzida uma vez
que eles são responsáveis pela oxigenação do sangue;
- Artérias – As artérias (encanamentos) são responsáveis pela
distribuição da agua tratada e rica em oxigênio;
- Veias – Veias (encanamentos) são responsáveis pela coleta e envio
do sangue (agua poluída) para a ETE.
- Cérebro – é o cliente final desse sistema e também seu controlador
principal;

Além do que foi relacionado podemos ainda estabelecer que o
sistema circulatório pode sofrer dos mesmos problemas de um
sistema de tratamento de água e esgotos, com aumento e quedas de
pressão, entupimentos, falhas no bombeamento entre outros.

Aumento das vagas de trabalho para engenheiros, oferecidas
por empresas que trabalham na área médica.

Nos últimos 20 anos, grandes transformações ocorreram no sistema
de saúde, configurando, por assim dizer, em ‘anos paradigmáticos’
para a saúde pública do Brasil. A constituição do Sistema Único de
Saúde (SUS) representou para os gestores, trabalhadores e usuários
do sistema uma nova forma de pensar, estruturar, desenvolver e
produzir serviços e assistência em saúde, uma vez que os princípios
da universalidade de acesso, da integralidade da atenção à saúde, da
eqüidade, da participação da comunidade, da autonomia das pessoas
e da descentralização tornaram-se paradigmas do SUS. Algumas
tendências são identificadas nesse processo e merecem ser
destacadas, como por exemplo: 1) expansão da capacidade
instalada; 2) municipalização dos empregos; 3) ambulatorização dos
atendimentos; 4) maior qualificação da equipe; 5) feminização da
força de trabalho; 6) flexibilidade dos vínculos, entre outras.
Nesse breve estudo apresentaremos um resumo acerca da maior
qualificação das equipes, não só em termos de SUS, mas de toda a
rede médica instalada. Podemos aqui começar com um dos carros
chefes que assumiu, sem duvida, uma posição importante na área de
saúde, o Engenheiro de segurança do trabalho, isso dado ao
crescimento exponencial ocorrido nas politicas de segurança do
trabalho de um modo geral.
Outro fator importante é a automação e chegada de novas
tecnologias que:
- que demandou das empresas ligadas com saúde a ter uma relação
muito próxima ao profissional de engenharia como forma de garantir
o pleno funcionamento de equipamentos e instalações;
- contratação de profissionais para atuar no desenvolvimento e
pesquisa dessas novas tecnologias;
- contratação de profissionais para adequação do sistema hospitalar
as novas realidades;
Entre outras necessidades, oq eu podemos dizer é que o quadro
nunva foi tão claro em termos de perspectivas a esses profissionais.


Usuário GUSTAVO JOSE RABELO BRANDAO
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-9270.03
Teste ATIVIDADE 4 (A4)
Iniciado 01/09/20 19:02
Enviado 02/09/20 19:18
Status Completada
Resultado da tentativa 5 em 10 pontos
Tempo decorrido 24 horas, 15 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma canoa de alumínio se move horizontalmente ao longo da superfície de um lago a uma velocidade constante de 10 km/h. A temperatura da água do lago é de 20 ºC,
especi�camente naquela época do ano. O fundo da canoa tem 5 m de comprimento e é plano. A lagoa não apresenta ondas e a água somente é agitada pelos remos da canoa.
Sabe-se que a viscosidade cinemática é igual a 1,407 x 10 -5
m/s, todavia, deseja-se saber se a camada limite no fundo da canoa possui um escoamento laminar ou turbulento devido a qual número de Reynolds?
Turbulento, devido a um alto número de Reynolds.
Turbulento, devido a um alto número de Reynolds.
Resposta correta. A alternativa está correta, pois, primeiramente, adequamos as unidades. Logo, a velocidade de 10 km/h será igual a uma velocidade de =
2,78 m/s. Agora, calcularemos o número de Reynolds, que será dado por Re = = = 987.917,56. Dessa forma, o escoamento será turbulento na
camada limite.
Pergunta 2
A �gura a seguir ilustra que existe uma enorme distância entre a equação de Euler (que admite o deslizamento nas paredes) e a equação de Navier-Stokes (que mantém a
condição de não escorregamento). Na parte “(a)” da �gura, mostra-se essa distância e, na parte “(b)”, a camada limite é mostrada como a ponte que veio preencher a referida
distância.

1 em 1 pontos
0 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Fonte: Çengel e Cimbala (2007, p. 445).

A respeito da teoria da camada limite e dessa ilustração, analise as a�rmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A teoria da camada limite preenche o espaço entre a equação de Euler e a equação de Navier-Stokes.
II. ( ) As regiões denominadas escoamento sem viscosidade possuem número de Reynolds muito alto.
III. ( ) Essa ilustração compara a equação de Euler e a equação de Navier-Stokes a duas montanhas.
IV. ( ) A teoria da camada limite é comparada a uma ponte que diminui o espaço entre as duas equações citadas.

Assinale a alternativa que apresenta a sequência correta.
F, F, F, F.
V, V, V, V.
Sua resposta está incorreta. A alternativa está incorreta, pois a �gura faz uma analogia entre a distância existente entre as equações de Euler e de Navier-Stokes,
que foram encurtadas, como se fosse construída uma ponte entre essas montanhas. Um alto número de Reynolds mostra que um escoamento é turbulento, ou seja,
as forças viscosas resultantes podem ser desprezadas quando comparadas com as forças de inércia e de pressão. Nesse sentido, enfatiza-se que a ilustração
evidencia as equações de Euler e de Navier-Stokes representadas por duas montanhas e a teoria da camada limite como uma ponte encurtando a distância entre
essas montanhas ou, atémesmo, como sendo um caminho de aproximação entre elas.
Pergunta 3
Leia o excerto a seguir.

“A perda de carga denominada h L representa a altura adicional a qual o �uido precisa ser elevado por uma bomba para superar as perdas por atrito do tubo. A perda de carga é
0 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
causada pela viscosidade e está relacionada diretamente à tensão de cisalhamento na parede”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. São Paulo: Mc Graw Hill Editora, 2007. p. 285.

A partir do exposto, sobre perda de carga, analise as asserções a seguir e a relação proposta entre elas.

I. É possível a�rmar que a potência da bomba será proporcional ao comprimento do tubo e à viscosidade do �uido.
Pois:
II. Quanto maior for o comprimento da tubulação, maior será a perda de carga e, quanto mais viscoso for um �uido, maior também será a sua perda de carga.

A seguir, assinale a alternativa correta.
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
Sua resposta está incorreta. A alternativa está incorreta, pois as duas asserções apresentadas são proposições verdadeiras, mas a asserção II não justi�ca a
asserção I, já que as bombas são equipamentos projetados para levar um �uido de um ponto A para um ponto B. O que é importante para a determinação da
potência da bomba é a viscosidade do �uido, uma vez que o �uido perde velocidade devido à tensão de cisalhamento que ocorre entre ele e a parede da tubulação.
Nesse sentido, somente a viscosidade do �uido é importante para determinarmos a potência da bomba. O tamanho da tubulação in�uenciará na tensão de
cisalhamento, pois a tensão de cisalhamento é causada pelo atrito da parede da tubulação e do líquido que, por sua vez, será maior ou menor devido à viscosidade do
�uido.
Pergunta 4
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
É preciso estudar o escoamento de água em uma válvula que alimenta uma tubulação. A válvula possui diâmetro de 305 mm. A vazão na válvula é de 1,7 m 3 /s e o �uido
utilizado no modelo também é água na mesma temperatura da que escoa no protótipo. A semelhança entre o modelo e o protótipo é completa e o diâmetro da seção de
alimentação no modelo é igual a 38,10 mm. Nesse sentido, a vazão de água no modelo é um número entre:
0,21 e 0,30 m 3/s.
0,21 e 0,30 m3/s.
Resposta correta. A alternativa está correta, pois, para garantir a semelhança entre o modelo e o protótipo, o número de Reynolds deve obedecer à relação Re
m
= Re, ou seja, = . Como os �uidos utilizados no protótipo e no modelo são os mesmos, temos que = . A vazão na válvula é dada pela fórmula Q =
V . A. Então, =  = = . Portanto: Q m
= x 1,7 = 0,212 m 3/s.
Pergunta 5
Supõe-se curar (endurecer) o revestimento de uma obturação feita em um dente por meio da exposição dessa placa a uma lâmpada de infravermelho que fornece uma irradiação
1 em 1 pontos
0 em 1 pontos
Resposta Selecionada:

Resposta Correta:
Feedback da
resposta:
de 2.000 W/m 2 . Tal placa absorve 80% da irradiação proveniente da lâmpada e possui uma emissividade de 0,50. A temperatura da vizinhança é de 30 ºC e a tensão super�cial
é dada por  = 5,67 x 10 -8 W/m 2 . Sabe-se que não há transferência de calor na parte posterior da placa e o revestimento, ou seja, nesse caso, a convecção não estará
presente. Diante do exposto, a temperatura da placa revestida é um número entre:
401 e 500ºC.


201 e 300ºC.
Sua resposta está incorreta. A alternativa está incorreta, pois a temperatura do revestimento da placa pode ser determinada ao colocarmos uma superfície de
controle em torno da superfície exposta, ou seja, = E entrada - E saída
= 0. A entrada de energia é devido à absorção da irradiação da lâmpada e à transferência líquida por radiação para a vizinhança, logo, E entrada
= 80% de 2.000 W/m 2 = 1.600 W/m 2. Essa energia deve ser igual a    ( ). Logo, 1.600 = 0,5 x 5,67 x 10 -8 ( ). Dessa forma, temos
que 564 x 10 8 = . Então,  T s = 504,67 K ou 231,67 ºC.
Pergunta 6
Em uma teoria, compreende-se a radiação como a propagação de ondas eletromagnéticas com as propriedades de uma onda, por exemplo, frequência e comprimento. Os raios
gama, os raios X e a radiação ultravioleta (UV) que possuem pequeno comprimento de onda são de interesse dos físicos de alta energia e dos engenheiros nucleares, enquanto as
micro-ondas e as ondas de rádio que possuem grandes comprimentos de onda são de interesse dos engenheiros da área elétrica.

MORAN, M. J. et al. Introdução à Engenharia de Sistemas Térmicos : Termodinâmica, Mecânica dos �uidos e Transferência de calor. Rio de Janeiro: LTC, 2005.

A respeito do exposto, especi�camente sobre o espectro eletromagnético das ondas, veri�ca-se que ele está delineado na seguinte �gura:

0 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:


Fonte: Moran et al. (2005, p. 514).
Quanto ao espectro de radiação, analise as a�rmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. (   ) Os raios gama possuem o menor espectro de radiação.
II. (  ) A radiação infravermelha possui um espectro de radiação maior do que a radiação ultravioleta.
III. (   ) O raio-X possui o maior espectro de radiação.
IV. (  ) A ordem da luz visível do maior espectro para o menor é: violeta, azul, verde, amarelo e vermelho.

Assinale a alternativa que apresenta a sequência correta.
F, F, F, F.
V, V, F, F.
Sua resposta está incorreta. A alternativa está incorreta, pois o índice de radiação dos raios gama varia entre 10 -5 e 10 -4 m, ou seja, é o menor espectro de
radiação. O índice de radiação infravermelha é da ordem de 1 a 10 2 m, enquanto o da radiação ultravioleta é de 10 -2 a 10 -1 m, ou seja, o espectro de radiação
infravermelha é maior do que o da radiação ultravioleta. Quem possui o maior espectro de radiação é o micro-ondas. A ordem da luz visível do maior espectro para o
menor é: vermelho, amarelo, verde, azul e violeta.
Pergunta 7
Uma garrafa térmica de café pode ser estudada por analogia como um recipiente completamente fechado, cheio de café quente, colocado em um volume de controle cujo ar e
parede estão a uma temperatura �xa, conforme se ilustra na �gura a seguir. As várias formas de transferência de calor foram denominadas pela letra q n seguida de um subíndice
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
n= 1 até 8.



Fonte: Moran et al. (2005, p. 396).

Com base no exposto, sobre transferência de calor, analise as a�rmativas a seguir.

I. Q 2
representa o processo de condução por meio do frasco de plástico.
II. Q 8
está representando a troca de calor por radiação entre a superfície externa da cobertura e a vizinhança.
III. Q 1
está representando a convecção do café para o frasco de plástico.
IV. Q 6
está representando a convecção livre.

Está correto o que se a�rma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois o processo envolvendo Q 2 é, realmente, a condução devido à diferença de temperatura da superfície do frasco em
contato com o café e a temperatura ambiente externa. A radiação ocorrerá entre a superfície ambiente e a cobertura e está corretamente representada por Q 8. O
processo de convecção do café para o frasco plástico está corretamente representado por Q 1. Q 6
representa, todavia, o processo de condução por meio da cobertura.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir.

“A Lei de Fourier é oriunda da observação fenomenológica, ou seja, ela foi desenvolvida a partir de fenômenos observados: a generalização de evidências experimentais
exaustivas, ao invés da dedução a partir de princípios gerais. Essa lei de�ne a propriedadedo material que se denomina condutividade térmica”.
MORAN, M. J. et al. Introdução à Engenharia de Sistemas Térmicos : Termodinâmica, Mecânica dos �uidos e Transferência de calor. Rio de Janeiro: LTC, 2005. p. 402.
Alguns valores tabelados dessa propriedade estão mostrados na seguinte �gura:

Fonte: Moran et al. (2005, p. 402).
A respeito da condutividade térmica, analise as a�rmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) As maiores condutividades térmicas são apresentadas pelos metais puros.
II. ( ) O hidrogênio possui uma maior condutividade térmica do que o dióxido de carbono.
III. ( ) O mercúrio possui uma menor condutividade térmica do que a água.
IV. ( ) Os sólidos não metálicos apresentam menor condutividade térmica do que os gases.

Assinale a alternativa que apresenta a sequência correta.
V, V, F, F.
V, V, F, F.
Resposta correta. A alternativa está correta. Realmente, as maiores condutividades térmicas são apresentadas pelo zinco e prata, que estão classi�cados no grupo
dos metais puros. Enquanto a condutividade térmica do hidrogênio é de 0,1 W/m.K, a do dióxido de carbono é de 0,01 W/m.K, ou seja, ela é 10 vezes maior. A
condutividade térmica do mercúrio é quase 10 vezes maior do que a água. Já os sólidos não metálicos apresentam uma condutividade térmica quase 100 vezes
maior do que os gases.
1 em 1 pontos
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Um túnel aerodinâmico está esquematizado conforme a �gura a seguir. Ele foi projetado para que, na seção A, a veia livre de seção quadrada de 0,2 m de cada lado tenha uma
velocidade média de 60 m/s. A perda de carga entre a seção A e 0 é de 100 m e entre a seção 1 e A é de 100 m.


Fonte: Brunetti (2008, p. 111).

Sabendo que = 12,7 N/m 3 , a diferença de pressão entre as seções 1 e 0, dada por p 1 - p 0 , assinale a alternativa que apresenta o valor do intervalo para essa diferença de
pressão.
2.001 e 3.000 Pa.
2.001 e 3.000 Pa.
Resposta correta. A alternativa está correta, pois, para obtermos a diferença de pressão entre os pontos 1 e 0, precisamos, primeiramente, calcular a pressão no
ponto 0, que será obtida por meio da fórmula  + + z A
=  + + z 0
+ H pA,0. Logo, = - H pA,0
(equação 1). Temos que a vazão será dada por Q = v A
A A = 30 x 0,2 x 0,2 = 1,2 m
3/s. Agora, calcularemos v 0
= = = 7,5 m/s. Substituindo esses valores na equação (1), temos que = - 100 = - 57,0 m. Agora, temos que p 0 =  x (-57,0) = 12,7 x (-57) = -
723,9 Pa. Nesse sentido, faremos o mesmo com o ponto 1, em que temos  + + z 1
=  + + z A
1 em 1 pontos
Quinta-feira, 3 de Setembro de 2020 14h36min00s BRT
+ H p1,A. Logo, = - H p1,A. Portanto: = + 100 = 143 m. Então, temos que p 1 =  x (143) =12,7 x 143 = 1.816,10 Pa. Dessa forma, a
diferença entre as seções 1 e 0, dada por p 1 - p 0 será igual a p 1 - p 0 = 1.816,10 - (- 723,9) = 2.540 Pa.
Pergunta 10
Resposta Selecionada:

Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir.

“Apesar da ideia geral que está por trás dos critérios de semelhança ser clara (nós simplesmente igualamos os termos ), não é sempre possível satisfazer todos os critérios
conhecidos. Se um ou mais critérios de semelhança não forem satisfeitos, por exemplo, se , a equação não será verdadeira. Modelos em que uma ou mais
condições de similaridade não são satisfeitas se denominam modelos distorcidos”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . São Paulo: Edgard Blucher, 2004. p. 371-372.


A partir do exposto, sobre modelos distorcidos, analise as asserções a seguir e a relação proposta entre elas.

I. Os modelos distorcidos são bastante utilizados.
Pois:
II. É muito difícil atender a todos os critérios de semelhança, ainda mais para escoamentos de rios e vertedouros.

A seguir, assinale a alternativa correta.
As asserções I e II são proposições falsas.

As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
Sua resposta está incorreta. A alternativa está incorreta, pois as duas asserções apresentadas são proposições verdadeiras e a asserção II justi�ca a I, visto que os
modelos distorcidos são bastante utilizados no estudo de escoamentos. Nesse sentido, vê-se que é por meio do estudo de um escoamento distorcido que podemos
obter dados para projetar o escoamento real. Podemos, ainda, ter números de Reynolds e de Froude em escalas, assim como acontece com as escalas geométricas.
Esses números são usados para simular situações extremas, como terremotos e furacões.
← OK
0 em 1 pontos
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_621582_1&method=list&nolaunch_after_review=true');
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 1/8
Usuário EVANDRO PEREIRA VASCONCELOS
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 4 (A4)
Iniciado 08/09/20 19:09
Enviado 08/09/20 19:25
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 15 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir.

“A partir do estudo da termodinâmica, aprendemos que a energia pode ser transferida por interações de um sistema com a sua vizinhança. Essas interações
são denominadas trabalho e calor. A transferência de calor pode ser definida como a energia térmica em trânsito em razão de uma diferença de temperaturas
no espaço”.

BERGMAN, T. L.; LAVINE, A. S. Fundamentos de Transferência de Calor e de Massa . 8. ed. Rio de Janeiro: LTC, 2019. p. 2.

A respeito da transferência de calor, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A condução requer um gradiente de temperatura em um fluido estacionário.
II. ( ) A convecção é a transferência de calor que ocorre entre uma superfície e um fluido em movimento quando eles estiverem a diferentes temperaturas.
III. ( ) A radiação ocorre quando um corpo emite energia na forma de ondas.
IV. ( ) Finalmente, tem-se a transferência de calor por sublimação, que é quando um fluido passa do estado sólido para o estado gasoso, por exemplo.

Assinale a alternativa que apresenta a sequência correta.
V, V, V, F.
V, V, V, F.
Resposta correta. A alternativa está correta. Existem três tipos de transferência de calor: a condução, que ocorre em fluidos estacionários; a
convecção, que ocorre em fluidos em movimento; e a radiação, que é a emissão de calor na forma de ondas eletromagnéticas. Essa forma de
transferência de calor não exige um meio fluido. Já a sublimação é uma mudança de estado e não uma forma de transferência de calor.
Pergunta 2
Leia o excerto a seguir.

1 em 1 pontos
1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 2/8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
“O poder do uso da análise dimensional e da similaridade para suplementar a análise experimental pode ser ilustrado pelo fato de que os valores reais dos
parâmetros dimensionais, como densidade ou velocidade, são irrelevantes. Desde que os ’s independentes sejam iguais entre si, a similaridade é atingida,
mesmo que sejam usados fluidos diferentes”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. São Paulo: Mc Graw Hill Editora, 2007. p. 242.

A partir do exposto, sobre a teoria da similaridade, analise as asserções a seguir e a relação proposta entre elas.

I. Pode-se testar um modelo de avião ou automóvel em um túnel de água.
Pois:
II. Se os ’s independentes obtidos no teste foram iguais entre si, o fluido não importa.

A seguir, assinale a alternativa correta.
As asserções I e II são proposiçõesverdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, já que a água que escoa sobre o protótipo tem as mesmas propriedades adimensionais do ar, fluido da
vida real do automóvel ou do avião. A asserção II também é uma proposição verdadeira e justifica a I, pois a velocidade do modelo e a do
protótipo podem ser obtidas pela teoria da semelhança. Esse princípio também é válido para o modelo inverso, ou seja, podemos testar o
protótipo de um submarino em um túnel de vento.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Leia o excerto a seguir.

“A velocidade necessária no modelo também pode ser reduzida se a escala de comprimento não for pequena, ou seja, se o modelo for relativamente grande. A
seção de teste para grandes modelos também é grande e isso provoca o aumento dos custos do túnel de vento”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . São Paulo: Edgard Blucher, 2004. p. 377.


Considerando o exposto, sobre os parâmetros utilizados em modelos para estudos de escoamentos, analise as afirmativas a seguir.

I. É possível utilizar o modelo para estudar as características de escoamentos de corpos totalmente imersos em fluidos.
II. Nesses estudos, é necessário manter a semelhança geométrica entre o protótipo e o modelo.
III. Um dos critérios utilizados é o número de Reynolds, o qual deve ser igual no modelo e no protótipo.
IV. O número de Weber é importante para escoamentos em torno de corpos imersos.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 3/8
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois o estudo adimensional e a teoria da semelhança podem fornecer dados para estudarmos as
características de escoamentos em torno de corpos totalmente imersos em um fluido. Nesse tipo de estudo, é necessário mantermos a
semelhança geométrica e a do número de Reynolds. O número de Weber pode ser desprezado, porque, nesse tipo de escoamento, os efeitos da
tensão superficial, os quais fazem parte do cálculo do número de Weber, não são importantes.
Pergunta 4
Em uma teoria, compreende-se a radiação como a propagação de ondas eletromagnéticas com as propriedades de uma onda, por exemplo, frequência e
comprimento. Os raios gama, os raios X e a radiação ultravioleta (UV) que possuem pequeno comprimento de onda são de interesse dos físicos de alta energia
e dos engenheiros nucleares, enquanto as micro-ondas e as ondas de rádio que possuem grandes comprimentos de onda são de interesse dos engenheiros
da área elétrica.

MORAN, M. J. et al. Introdução à Engenharia de Sistemas Térmicos : Termodinâmica, Mecânica dos fluidos e Transferência de calor. Rio de Janeiro: LTC,
2005.

A respeito do exposto, especificamente sobre o espectro eletromagnético das ondas, verifica-se que ele está delineado na seguinte figura:



Fonte: Moran et al. (2005, p. 514).
Quanto ao espectro de radiação, analise as afirmativas a seguir e assinale V
para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os raios gama possuem o menor espectro de radiação.
1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 4/8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
II. ( ) A radiação infravermelha possui um espectro de radiação maior do que a radiação ultravioleta.
III. ( ) O raio-X possui o maior espectro de radiação.
IV. ( ) A ordem da luz visível do maior espectro para o menor é: violeta, azul, verde, amarelo e vermelho.

Assinale a alternativa que apresenta a sequência correta.
V, V, F, F.
V, V, F, F.
Resposta correta. A alternativa está correta, pois o índice de radiação dos raios gama varia entre 10 -5
e 10 -4 m, ou seja, é o menor espectro de radiação. O índice de radiação infravermelha é da ordem de 1 a 10 2
m, enquanto o da radiação ultravioleta é de 10 -2 a 10 -1
m, ou seja, o espectro de radiação infravermelha é maior do que o da radiação ultravioleta. Quem possui o maior espectro de radiação é o
micro-ondas. A ordem da luz visível do maior espectro para o menor é: vermelho, amarelo, verde, azul e violeta.
Pergunta 5
Resposta Selecionada:

Resposta Correta:

Feedback
da
Considere um escoamento que, antes, era utilizado com água a uma temperatura de 20ºC para escoar benzeno. A tubulação é horizontal, cilíndrica, de seção
circular com o seguinte diâmetro: D = 150 mm. A água, nessa tubulação, escoava a uma velocidade de 3,2 m/s. Entre duas seções distantes uma da outra,
equivalente a 20 m, a perda de pressão, quando o fluido era água, correspondia a 40 kPa. O benzeno será escoado a uma mesma temperatura a partir do
mesmo conduto. Assim, objetiva-se ter a mesma perda de pressão entre as seções. Dados: = 9,8 x 10 -4 N.s/m 2 , = 6,4 x 10 -4 N.s/m 2 ,
ambos a 20ºC. Acerca do exposto, a velocidade de escoamento do benzeno será um número entre:
4,1 e 5 m/s.







4,1 e 5 m/s.







Resposta correta. A alternativa está correta, pois o problema em pauta pode ser resolvido utilizando a teoria da semelhança. Como a tubulação
1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 5/8
resposta: será a mesma, a escala que devemos utilizar é 1 : 1. A relação entre a viscosidade do benzeno e da água será dada por = = 0,65.
Para mantermos a mesma pressão de 40 kPa, temos que a velocidade deverá ser reduzida para V benzeno = x V água
= 1,54 x 3,2 = 4,93 m/s.
Pergunta 6
Resposta Selecionada:

Resposta Correta:

Feedback
da
resposta:
Leia o excerto a seguir.

“Os escoamentos em canais, rios, vertedouros e aqueles em torno de cascos de navios são bons exemplos de escoamentos em uma superfície livre. As forças
gravitacional e de inércia são importantes nessa classe de problemas. Assim, o número de Froude se torna um parâmetro importante de semelhança”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . São Paulo: Edgard Blucher, 2004. p. 379.

A respeito dos escoamentos em superfícies livre, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) As variáveis geométricas são importantes nesse tipo de escoamento.
II. ( ) O número de Reynolds é importante nesse tipo de escoamento.
III. ( ) O modelo e o protótipo operam no mesmo campo gravitacional.
IV. ( ) A escala de velocidade é o quadrado da escala de comprimento nesse tipo de estudo.

Assinale a alternativa que apresenta a sequência correta.
V, V, V, F.

V, V, V, F.

Resposta correta. A alternativa está correta. As variáveis geométricas são importantes em todos os tipos de escoamento, assim como o número
de Reynolds. O modelo e o protótipo apresentam o mesmo campo gravitacional, logo, podemos desprezar esse fator. Já a escala de velocidade é
determinada pela raiz quadrada da escala do comprimento.
Pergunta 7
Leia o excerto a seguir.

“Em face da revolução da tecnologia da informação nas últimas décadas, um forte aumento da produtividade industrial trouxe uma melhoria na qualidade de
vida ao redor do mundo. Muitas descobertas importantes na tecnologia da informação vêm sendo viabilizadas por avanços na engenharia térmica que
garantiam o controle preciso de temperatura em sistemas abrangendo desde tamanhos de nanoescala, em circuitos integrados, até grandes centrais de dados
repletas de equipamentos que dissipam calor”.
BERGMAN, T. L.; LAVINE, A. S. Fundamentos de Transferência de Calor e de Massa . 8. ed. Rio de Janeiro: LTC, 2019. p. 24.

Considerando o exposto, sobre energia térmica, analiseas afirmativas a seguir.
1 em 1 pontos
1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 6/8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

I. Melhorias em circuitos impressos permitem que eles se tornem menores, mesmo dissipando mais energia térmica.
II. Nós já atingimos o máximo da capacidade de processamento de um microchip por causa da capacidade térmica de dissipação de calor.
III. Grandes equipamentos computacionais precisam de salas refrigeradas para garantir uma boa dissipação térmica.
IV. A incorreta dissipação térmica de um componente pode levar à sua queima quando em funcionamento.

Está correto o que se afirma em:
I, III e IV, apenas.
I, III e IV, apenas.
Resposta correta. A alternativa está correta, pois avanços na engenharia térmica permitiram melhorias em circuitos impressos, ou seja, eles são
mais potentes, mesmo dissipando mais energia térmica. Ainda não atingimos o máximo da capacidade de processamento de um microchip. Isso
sempre é possível se aumentar a capacidade de processamento. Assim, essa barreira ainda está longe de ser alcançada. Grandes computadores
precisam de salas refrigeradas para garantir uma dissipação térmica eficiente. Se um equipamento não dissipar sua energia térmica de uma
maneira eficiente, a sua temperatura interna irá aumentar e esse fato pode provocar a queima do equipamento.
Pergunta 8
Uma garrafa térmica de café pode ser estudada por analogia como um recipiente completamente fechado, cheio de café quente, colocado em um volume de
controle cujo ar e parede estão a uma temperatura fixa, conforme se ilustra na figura a seguir. As várias formas de transferência de calor foram denominadas
pela letra q nseguida de um subíndice n= 1 até 8.


1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 7/8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Fonte: Moran et al. (2005, p. 396).

Com base no exposto, sobre transferência de calor, analise as afirmativas a seguir.

I. Q 2
representa o processo de condução por meio do frasco de plástico.
II. Q 8
está representando a troca de calor por radiação entre a superfície externa da cobertura e a vizinhança.
III. Q 1
está representando a convecção do café para o frasco de plástico.
IV. Q 6
está representando a convecção livre.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois o processo envolvendo Q 2 é, realmente, a condução devido à diferença de temperatura da
superfície do frasco em contato com o café e a temperatura ambiente externa. A radiação ocorrerá entre a superfície ambiente e a cobertura e
está corretamente representada por Q 8. O processo de convecção do café para o frasco plástico está corretamente representado por Q 1. Q 6
representa, todavia, o processo de condução por meio da cobertura.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
O problema da falta de acesso de água potável foi estudado por vários pesquisadores. Nesse contexto, um projeto vem se destacando por limpar a água de
cisternas somente com a utilização da luz solar. As cisternas captam a água da chuva por meio de tubulações que utilizam telhados e calhas e, ao tomarem
contato com esses elementos, verifica-se que a água limpa da chuva se contamina com os resíduos de poluição presentes nessas edificações. O processo
para limpeza da água da cisterna consiste em expor à intensa luz solar, por meio de um recipiente de alumínio, a água captada pela cisterna. Como o
semiárido nordestino apresenta um intenso índice de radiação solar, essa radiação purifica a água, eliminando a sujeira que poderia ter.

Referente ao exposto, sobre o uso da luz solar para purificar a água, analise as asserções a seguir e a relação proposta entre elas.

I. Esse processo funciona devido à luz solar que pode ser utilizada para purificar a água.
Pois:
II. Quando expomos essa água à luz solar, ela se aquece devido à radiação emitida pelo sol.

A seguir, assinale a alternativa correta.

As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
1 em 1 pontos
08/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 8/8
Terça-feira, 8 de Setembro de 2020 19h25min28s BRT
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, já que o processo de purificação da água realmente funciona, visto que há pesquisadores que já
conquistaram vários prêmios. A asserção II também é uma proposição verdadeira e justifica a I, pois a luz solar aquece a água, purificando-a
devido à intensa radiação solar presente na região semiárida.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir.

“Apesar da ideia geral que está por trás dos critérios de semelhança ser clara (nós simplesmente igualamos os termos ), não é sempre possível satisfazer
todos os critérios conhecidos. Se um ou mais critérios de semelhança não forem satisfeitos, por exemplo, se , a equação não será
verdadeira. Modelos em que uma ou mais condições de similaridade não são satisfeitas se denominam modelos distorcidos”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . São Paulo: Edgard Blucher, 2004. p. 371-372.


A partir do exposto, sobre modelos distorcidos, analise as asserções a seguir e a relação proposta entre elas.

I. Os modelos distorcidos são bastante utilizados.
Pois:
II. É muito difícil atender a todos os critérios de semelhança, ainda mais para escoamentos de rios e vertedouros.

A seguir, assinale a alternativa correta.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, visto que os modelos distorcidos são bastante utilizados no estudo de escoamentos. A asserção II
também é uma proposição verdadeira e justifica a I, pois, por meio do estudo de um escoamento distorcido, podemos obter dados para projetar o
escoamento real. Podemos, ainda, ter números de Reynolds e de Froude em escalas, assim como acontece com as escalas geométricas. Esses
números são usados para simular situações extremas, como terremotos e furacões.
1 em 1 pontos

Revisar envio do teste: ATIVIDADE 2 (A2)
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 29/09/20 19:50
Enviado 02/10/20 08:33
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 60 horas, 43 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Leia o excerto a seguir:
“O tubo de Pitot, mostrado na figura abaixo, é um instrumento simples utilizado para medir a velocidade de
escoamentos. Mas para que a medição seja precisa é necessário que se tomem alguns cuidados, um
deles deve ser que o tubo deve ter um furo bem usinado e sem presença de imperfeições”.
MUNSON, B. Fundamentos de mecânica dos fluidos : volume único. São Paulo: Edgard Blucher, 2004.
p. 105.
Considerando o excerto apresentado, sobre o tubo de Pitot, analise as afirmativas a seguir:
I. Se o tubo tiver imperfeições o valor medido pode ser maior ou menor que a velocidade real.
II. Para medições de velocidade o tubo pode estar desalinhado horizontalmente.
III. Um tubo de Pitot com três furos conectado a transdutores de pressão é uma das melhores maneira dese reduzir os erros de medição.
IV. O conhecimento dos valores da energia cinética e de potencial nos permite calcular a velocidade.
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
Resposta Selecionada:

Resposta Correta:

Feedback
da
resposta:

Fonte: Munson (2004, p. 105).

MUNSON, B. Fundamentos de Mecânica dos Fluidos : volume único. São Paulo: Edgard Blucher, 2004.

Está correto o que se afirma em:
I, III e IV, apenas.

I, III e IV, apenas.

Resposta correta. A alternativa está correta, o tubo de Pitot com imperfeições produz uma
leitura falsa, diferente da verdadeira. O tubo deve estar alinhado para obtermos uma medida
precisa, ângulos maiores que 20º provocam erros consideráveis na leitura. O dispositivo de
três furos é um dos mais utilizados pela facilidade de se alinhar o furo horizontalmente. O
conhecimento da pressão, da energia de potencial e cinética nos permite calcular a
velocidade.
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“A pressão é definida como uma força normal exercida por um fluido por unidade de área. Só falamos de
pressão quando lidamos com um gás ou um líquido. Os dispositivos que medem a pressão absoluta são
chamados de barômetros e os manômetros são os dispositivos que usamos para medir as pressões
relativas”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 57.

Considerando o excerto apresentado, sobre os instrumentos de medição de pressão, analise as
afirmativas a seguir:

I. O medidor utilizado para medir a pressão do ar de um pneu de automóvel lê a pressão manométrica.
II. Um medidor a vácuo lê a pressão absoluta.
III. Uma pressão negativa é também referida como pressão relativa.
IV. A medição da pressão atmosférica é feita com o barômetro de níquel.

Está correto o que se afirma em:
I e II, apenas.
I e II, apenas.
Resposta correta. A alternativa está correta, pois o medidor do posto de combustível ou do
borracheiro aponta a pressão manométrica. O medidor a vácuo nos informa a pressão
absoluta. Entretanto, quando uma medida de pressão é negativa ela é chamada pressão a
1 em 1 pontos
vácuo e não relativa assim como medição da pressão atmosférica é feita com o barômetro de
mercúrio.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil
de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 4
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo.
Logo, o transporte de massa é decorrente do campo de velocidade de escoamento. As distribuições
(perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos
apresentam a propriedade de aderência às superfícies sólidas com as quais estão em contato”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC,
2017. p. 71-72.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas
paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível
tenha um fluxo mais uniforme.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubrificante ter a
propriedade de aderir à parede da tubulação do motor. A asserção II também é verdadeira e
justifica a I, pois quando o óleo adere à parede do motor ele faz com que o combustível
possa circular mais suavemente do que se tivesse que entrar com a parede sem o óleo,
muitas vezes podendo entrar em contato com superfícies irregulares devido à corrosão do
motor.
Pergunta 5
Leia o excerto a seguir:
1 em 1 pontos
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como
princípio da conservação de energia. Ela afirma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um
fluido, portanto ela só tem componente vertical. Uma partícula parada apresenta v = 0 e
portanto sua energia cinética também será zero. Um líquido em movimento tem a energia
cinética devido à velocidade e a energia devida à pressão exercida pelo líquido, pelo menos.
A força de pressão pode ser normal ou tangencial.
Pergunta 6
Resposta Selecionada:
Resposta Correta:
Feedback
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma
vazão de 5 m 3 /s a partir de um tanque utilizado para armazenar água. Um bocal é inserido na ponta da
mangueira para reduzir o diâmetro para 5 cm, assim pela equação da continuidade temos que a
velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3
, a vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a vazão
1 em 1 pontos
da
resposta:
sempre será a mesma. O que se altera é a velocidade de saída que aumenta conforme
reduzimos a área para manter a vazão constante. Ao longo de uma tubulação a vazão é
mantida, o que muda são as velocidades quando nos deparamos com reduções ou
alargamentos de tubulação.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluidode um local para outro a uma vazão,
velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico em uma
turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K.
A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de
uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e
elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através
da transformação da energia potencial da queda d’água em energia elétrica. Uma bomba
transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de
pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua energia cinética,
produzindo uma sensação de frescor. Entretanto a energia mecânica de um fluido permanece
constante se sua pressão, velocidade e elevação permanecerem constantes.
Pergunta 8
Resposta
Selecionada:
Resposta Correta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo de
tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw
Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de
que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de
ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
1 em 1 pontos
1 em 1 pontos
Feedback
da
resposta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa
pelo qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do outro. A
asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que
a de saída, essa variação será compensada pela vazão que será menor na entrada que na
saída.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“A vazão através de um tubo pode ser determinada restringindo o escoamento neste tubo e medindo-se a
diminuição na pressão devido ao aumento da velocidade no local da constrição. Esse é o princípio
empregado para a medição da vazão em um tubo de Venturi, um dos dispositivos mais usados para a
medição de vazão, e mostrado na figura abaixo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 318-319.


Figura - Tubo de Venturi
Fonte: letindor / 123RF.

A respeito do tubo de Venturi, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para
a(s) Falsa(s).



I. ( ) A parte onde o tubo de Venturi se estreita é chamado de garganta do tubo.
I. ( ) A velocidade aumenta porque há uma diminuição do diâmetro do tubo.
III. ( ) O tubo de Venturi não é muito utilizado na agricultura para irrigar plantações.
IV. ( ) O tubo de Venturi é utilizado no estudo da aerodinâmica de aviões.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. A parte estreita de um tubo de Venturi é
chamada realmente de garganta do tubo e nessa área a velocidade aumenta devido a uma
diminuição no diâmetro do tubo. Ao contrário do mencionado, uma das áreas onde o tubo de
Venturi é largamente utilizado é na agricultura. Ele também é utilizado no estudo da
aerodinâmica de aviões.
1 em 1 pontos
Sexta-feira, 2 de Outubro de 2020 08h33min58s BRT
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Depois do comprimento de entrada, ou seja, no escoamento estabelecido, o perfil de velocidade fica
invariante ao longo de um duto de seção constante, e a forma da distribuição real de velocidade depende
de o regime ser laminar ou turbulento. Para um escoamento laminar num duto de seção transversal
circular, a distribuição (perfil) de velocidade numa seção é parabólica”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC,
2017. p. 71-72.

Assuma-se o diagrama de velocidades indicado na figura a seguir, em que a parábola tem seu vértice a 20
cm do fundo.

Fonte: Adaptada de Brunetti (2008, p. 15).

BRUNETTI, F. Mecânica dos fluidos . 2. ed. revisada. São Paulo: Pearson Prentice Hall, 2008.

A respeito do perfil de velocidade abordado na figura apresentada, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento é turbulento.
II. ( ) Na superfície a velocidade é máxima e vale 2,5 m/s.
III. ( ) A uma profundidade de 20 cm a velocidade é igual a zero.
IV. ( ) O perfil de velocidade parabólico é dado por uma equação onde v = a.y 2 + b.y + c. Sendo que c =
0.

Assinale a alternativa que apresenta a sequência correta:
F, V, V, V.
F, V, V, V.
Resposta correta. A sequência está correta. O perfil parabólico é válido para escoamentos
laminares e não turbulentos. Na superfície o fluido apresenta velocidade máxima igual a 2,5
m/s e no fundo, a 20 cm de profundidade, sua velocidade é igual a zero. Nesta altura y = 0,
como v = a.y 2 + b.y + c, para y = 0 temos v = 0 = c, o que resulta em c = 0 m/s.
← OK
1 em 1 pontos
javascript:launch('/webapps/blackboard/content/listContent.jsp?content_id=_14100933_1&course_id=_611469_1&nolaunch_after_review=true');
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 31/08/20 01:01
Enviado 29/09/20 21:43
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 716 horas, 41 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo. Logo, o transporte de massa é decorrente do campo
de velocidade de escoamento. As distribuições (perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos apresentam a
propriedade de aderência às superfícies sólidas com as quais estão em contato”.
LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017. p. 71-72.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível tenha um fluxo mais uniforme.A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubrificante ter a propriedade de aderir à parede da tubulação do motor. A
asserção II também é verdadeira e justifica a I, pois quando o óleo adere à parede do motor ele faz com que o combustível possa circular mais
suavemente do que se tivesse que entrar com a parede sem o óleo, muitas vezes podendo entrar em contato com superfícies irregulares devido à
corrosão do motor.
Pergunta 2
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões atmosféricas. A velocidade média dos ventos em um furacão foi
medida como sendo de 180 km/h. Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas medindo 1 m x 2 m
cada.
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades, visto que a velocidade foi dada em km/h e a massa
específica em kg/m 3. Então, vamos passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma força equivalente a
energia cinética, ou seja: E c= m x = 1,2 x = 1,2 x = 1500 . Como kg = . Teremos 1500 = 1500
N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida pela área, então F = P x A, ou p = F / A =
x 2 m 2
= 3.000 N.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local onde a pressão atmosférica foi medida com um
manômetro e a leitura informada foi igual a 29 psi. Com esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a
alternativa que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, ou seja, devemos
subtrair da pressão atmosférica o valor da pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é resolvido
com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, o que é igual a P abs = 29 -
11,6 = 17,4 psi.
Pergunta 4
Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não varia com o tempo. Nos escoamentos transitórios, o campo da velocidade varia
com o tempo. Alguns escoamentos podem ser transitórios num dado instante e permanente em outros, dependendo da situação”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini.
São Paulo. Edgard Blucher, 2004. p. 149.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Um exemplo de escoamento periódico transitório é aquele produzido no fechamento de uma torneira.
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode ser previsto, para evitarmos que entre ar na tubulação.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições falsas.
As asserções I e II são proposições falsas.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição falsa, devido ao fato que o fechamento de uma torneira é um escoamento não periódico, nunca sabemos quando
vamos abrir ou fechar uma torneira. A asserção II também é falsa devido ao fato que o fechamento de uma torneira é algo imprevisto. Sua
previsibilidade não impede o fato que o ar pode entrar em uma tubulação, como acontece quando ficamos sem o fornecimento de água.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O Teorema de Transporte de Reynolds fornece uma relação
entre a taxa de variação temporal de uma propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini.
São Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a massa também deixe a superfície de controle, no caso o
recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser utilizado quando o produto desodorante em aerosol foi
desenvolvido. A asserção II também é verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele faz com que a
massa do produto seja expelida também, mas somente uma quantidade suficiente para que possamos nos higienizar.
Pergunta 6
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um
estrangulamento e é reduzido para um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação.
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Considerando um perfil de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no ponto onde o diâmetro é menor, ou no
estrangulamento. Como o perfil de velocidade é uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a vazão e a área podemos calcular a velocidade. Logo
0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como princípio da conservação de energia. Ela afirma que a
energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill,
2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um fluido, portanto ela só tem componente vertical. Uma
partícula parada apresenta v = 0 e portanto sua energia cinética também será zero. Um líquido em movimento tem a energia cinética devido à
velocidadee a energia devida à pressão exercida pelo líquido, pelo menos. A força de pressão pode ser normal ou tangencial.
Pergunta 8
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo absoluto (ou seja, a pressão absoluta zero). A
maioria dos dispositivos de pressão, porém, é calibrada para ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a
pressão atmosférica local, que é chamada de pressão manométrica.
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill,
2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação proposta entre elas.

I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para medir a pressão de um pneu de um carro indica a
pressão manométrica. A asserção II também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à pressão atmosférica e não
em relação ao vácuo absoluto. Para medirmos uma pressão em relação ao vácuo absoluto precisamos ter um máquina de sucção do ar para nos
fornecer o vácuo absoluto.
Pergunta 9
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa, para fornecer água a partir de um tanque com a
finalidade de apagar um incêndio. Um bocal na ponta da mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos
que V 2 é maior do que V 1


1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Fonte: Elaborada pela autora.
Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3 , a velocidade que a água é expelida pelo bocal é
um número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A 2 V 2 = A 1 V 1. A área da mangueira é dada
por . Logo V 2
= V 1. Logo V 2 = 16 V 1. A equação de energia exige que + + g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação fica = + . Agora, vamos substituir V 2 = 16 V 1, e teremos a seguinte equação 162 = +
. O que resulta em V 1 = 3,54 m/s e V 2 = 56,68 m/s.
Pergunta 10
Resposta Selecionada:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso corresponde a P/ g (sendo que é a densidade, em kg/m 3 )
, o que sugere que uma coluna de fluido pode ser usada para medir diferenças de pressão [...] um dispositivo que se baseia neste princípio é chamado de
manômetro, normalmente usado para medir diferenças de pressão pequenas e moderadas” (ÇENGEL; CIMBALA, 2011, ).
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill,
2007. p. 65.
Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:
I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se curva entre duas câmaras abertas para as entradas de
pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico pode ser gerado toda vez que uma substância cristalina
sofrer uma pressão mecânica. É gerado em uma substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho; dobrado como um gancho. Ao ligarmos o manômetro, o
tubo elástico é submetido à pressão que queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o ponteiro,
indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.
Está correto o que se afirma em:
I, II e III, apenas.
1 em 1 pontos
Resposta Correta: I, II e III, apenas.
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Revisar envio do teste: ATIVIDADE 2 (A2)
 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso
Teste
Iniciado
Enviado
Status
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
ATIVIDADE 2 (A2)
19/09/20 22:54
19/09/20 23:14
Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 19 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil de
velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
 Entre 31 e 40 m/s.
 Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 =  x v 1
e  v 1 = 33,16 m/s.
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na figura a
seguir:
1 em 1 pontos
Pergunta 2 1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Fonte: Elaborada pela autora.
Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e      água
= 9.800 N/m 3 .
Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as tubulações
de água e óleo:
 Entre 0 e 20 kPa.
 Entre 0 e 20 kPa.
Resposta correta. A alternativa está correta, pois a pressão no ponto 3 é igual à pressão no
ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A pressão em p 3
é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no ponto
4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser ignorado em
comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
= - γ água x 0,04 +  γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 – (0,86 x
9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 3
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em
muitos casos, é normal utilizarmos hipóteses simplificadoras para que seja possível analisar o problema
sem sacrificar muito a precisão dosresultados da análise. Uma destas hipóteses é a de considerar o
escoamento real como unidimensional ou bidimensional”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da
quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.
A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. (  ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. (  ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. (  ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.
Assinale a alternativa que apresenta a sequência correta:
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
 V, V, V, V.
 V, V, V, V.
Resposta correta.  A sequência está correta. O escoamento de ar em torno das asas de um
avião não pode ser simplificado, ou seja, seu cálculo é tridimensional. Campos de
escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional. A equação da continuidade
garante que o escoamento possa ser considerado unidirecional dentro de uma tubulação com
diâmetro variável.
Pergunta 4
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“A vazão através de um tubo pode ser determinada restringindo o escoamento neste tubo e medindo-se a
diminuição na pressão devido ao aumento da velocidade no local da constrição. Esse é o princípio
empregado para a medição da vazão em um tubo de Venturi, um dos dispositivos mais usados para a
medição de vazão, e mostrado na figura abaixo”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. Tradução de: ROQUE, K. A;
FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 318-319.
Figura - Tubo de Venturi
Fonte: letindor / 123RF.
A respeito do tubo de Venturi, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para
a(s) Falsa(s).
I. ( ) A parte onde o tubo de Venturi se estreita é chamado de garganta do
tubo. I. ( ) A velocidade aumenta porque há uma diminuição do diâmetro do
tubo. III. ( ) O tubo de Venturi não é muito utilizado na agricultura para irrigar plantações.
IV. ( ) O tubo de Venturi é utilizado no estudo da aerodinâmica de aviões.
Assinale a alternativa que apresenta a sequência correta:
 V, V, F, V.
 V, V, F, V.
Resposta correta.  A sequência está correta. A parte estreita de um tubo de Venturi é
chamada realmente de garganta do tubo e nessa área a velocidade aumenta devido a uma
diminuição no diâmetro do tubo. Ao contrário do mencionado, uma das áreas onde o tubo de
Venturi é largamente utilizado é na agricultura. Ele também é utilizado no estudo da
aerodinâmica de aviões.
1 em 1 pontos
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como
princípio da conservação de energia. Ela afirma que a energia não pode ser criada, apenas
transformada”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.;
FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.
A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.
Assinale a alternativa que apresenta a sequência correta:
 V, V, V, F.
 V, V, V, F.
Resposta correta.  A sequência está correta. A energia potencial é devida à queda de um
fluido, portanto ela só tem componente vertical. Uma partícula parada apresenta v = 0 e
portanto sua energia cinética também será zero. Um líquido em movimento tem a energia
cinética devido à velocidade e a energia devida à pressão exercida pelo líquido, pelo menos. A
força de pressão pode ser normal ou tangencial.
Pergunta 6
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo
absoluto (ou seja, a pressão absoluta zero). A maioria dos dispositivos de pressão, porém, é calibrada para
ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a pressão
atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e
Fecchio, M. M [1]  . São Paulo: Mc Graw Hill, 2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação
proposta entre elas.
I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a
pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao
vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para
medir a pressão de um pneu de um carro indica a pressão manométrica. A asserção II
também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à pressão
atmosférica e não em relação ao vácuo absoluto. Para medirmos uma pressão em relação ao
vácuo absoluto precisamos ter um máquina de sucção do ar para nos fornecer o vácuo
absoluto.
Pergunta 7
1 em 1 pontos
1 em 1 pontos
1 em 1 pontos
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O
Teorema de Transporte de Reynolds fornece uma relação entre a taxa de variação temporal de uma
propriedade extensiva para um sistema e aquela para um volume de controle”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da
quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a
massa também deixe a superfície de controle, no caso o recipiente do aerossol.
A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser
utilizado quando o produto desodorante em aerosol foi desenvolvido. A asserção II também é
verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele
faz com que a massa do produto seja expelida também, mas somente uma quantidade
suficiente para que possamos nos higienizar.
Pergunta 8
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo de
tempo t que é igual à variação total (aumento oudiminuição) da massa total dentro do volume de
controle durante t”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw Hill,
2007. p. 151.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de
que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de ar.
A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa pelo
qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do outro. A
asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que
a de saída, essa variação será compensada pela vazão que será menor na entrada que na
saída.
1 em 1 pontos
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma vazão,
velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico em uma
turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e
Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.
Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:
I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de
uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e
elevação permanecerem constantes.
Está correto o que se afirma em:
 I, II e III, apenas.
 I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através
da transformação da energia potencial da queda d’água em energia elétrica. Uma bomba
transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de
pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua energia cinética,
produzindo uma sensação de frescor. Entretanto a energia mecânica de um fluido permanece
constante se sua pressão, velocidade e elevação permanecerem constantes.
Pergunta 10
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo.
Logo, o transporte de massa é decorrente do campo de velocidade de escoamento. As distribuições
(perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos
apresentam a propriedade de aderência às superfícies sólidas com as quais estão em contato”.
LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC, 2017.
p. 71-72.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas
paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível
tenha um fluxo mais uniforme.
A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubrificante ter a
propriedade de aderir à parede da tubulação do motor. A asserção II também é verdadeira e
justifica a I, pois quando o óleo adere à parede do motor ele faz com que o combustível possa
1 em 1 pontos
1 em 1 pontos
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 23/08/20 09:46
Enviado 04/09/20 18:51
Status Completada
Resultado da tentativa 9 em 10 pontos
Tempo decorrido 297 horas, 5 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O
Teorema de Transporte de Reynolds fornece uma relação entre a taxa de variação temporal de uma
propriedade extensiva para um sistema e aquela para um volume de controle”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da
quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a
massa também deixe a superfície de controle, no caso o recipiente do aerossol.
A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser
utilizado quando o produto desodorante em aerosol foi desenvolvido. A asserção II também é
verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele
faz com que a massa do produto seja expelida também, mas somente uma quantidade
suficiente para que possamos nos higienizar.
Pergunta 2
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na figura a
seguir:
1 em 1 pontos
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
Free Hand
Free Hand
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Fonte: Elaborada pela autora.

Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e água
= 9.800 N/m 3 .

Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as
tubulações de água e óleo:
Entre 0 e 20 kPa.
Entre 0 e 20 kPa.
Resposta correta. A alternativa está correta, pois a pressão no ponto 3 é igual à pressão no
ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A pressão em p
3 é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no ponto
4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser ignorado em
comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo= - γ água x 0,04 + γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 – (0,86
x 9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil
de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
1 em 1 pontos
Pergunta 4
Resposta Selecionada:
Resposta Correta:

Feedback
da
resposta:
Leia o excerto a seguir:
“O tubo de Pitot, mostrado na figura abaixo, é um instrumento simples utilizado para medir a velocidade de
escoamentos. Mas para que a medição seja precisa é necessário que se tomem alguns cuidados, um
deles deve ser que o tubo deve ter um furo bem usinado e sem presença de imperfeições”.

MUNSON, B. Fundamentos de mecânica dos fluidos : volume único. São Paulo: Edgard Blucher, 2004.
p. 105.

Considerando o excerto apresentado, sobre o tubo de Pitot, analise as afirmativas a seguir:

I. Se o tubo tiver imperfeições o valor medido pode ser maior ou menor que a velocidade real.
II. Para medições de velocidade o tubo pode estar desalinhado horizontalmente.
III. Um tubo de Pitot com três furos conectado a transdutores de pressão é uma das melhores maneira de
se reduzir os erros de medição.
IV. O conhecimento dos valores da energia cinética e de potencial nos permite calcular a velocidade.


Fonte: Munson (2004, p. 105).

MUNSON, B. Fundamentos de Mecânica dos Fluidos : volume único. São Paulo: Edgard Blucher, 2004.

Está correto o que se afirma em:
I, II e IV, apenas.
I, III e IV, apenas.

Sua resposta está incorreta. A alternativa está incorreta, pois o tubo de Pitot com
imperfeições produz uma leitura falsa, diferente da verdadeira. O tubo deve estar alinhado
para obtermos uma medida precisa, ângulos maiores que 20º provocam erros consideráveis
na leitura. O dispositivo de três furos é um dos mais utilizados pela facilidade de se alinhar o
furo horizontalmente. O conhecimento da pressão, da energia de potencial e cinética nos
permite calcular a velocidade.
Pergunta 5
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões
atmosféricas. A velocidade média dos ventos em um furacão foi medida como sendo de 180 km/h.
Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas
medindo 1 m x 2 m cada.
0 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades,
visto que a velocidade foi dada em km/h e a massa específica em kg/m 3. Então, vamos
passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma força
equivalente a energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x = 1500
. Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida
pela área, então F = P x A, ou p = F / A = x 2 m 2
= 3.000 N.
Pergunta 6
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo de
tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw
Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de
que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de
ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa
pelo qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do outro. A
asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que
a de saída, essa variação será compensada pela vazão que será menor na entrada que na
saída.
Pergunta 7
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como
princípio da conservação de energia. Ela afirma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um
fluido, portanto ela só tem componente vertical. Uma partícula parada apresenta v = 0 e
portanto sua energia cinética também será zero. Um líquido em movimento tem a energia
cinética devido à velocidade e a energia devida à pressão exercida pelo líquido, pelo menos.
A força de pressão pode ser normal ou tangencial.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso corresponde
a P/ g (sendo que é a densidade, em kg/m 3 ) , o que sugere que uma coluna de fluido pode ser
usada para medir diferenças de pressão [...] um dispositivo que se baseia neste princípio é chamado de
manômetro, normalmente usado para medir diferenças de pressão pequenas e moderadas” (ÇENGEL;
CIMBALA, 2011, ).

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.

Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:

I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se curva
entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico pode
ser gerado toda vez que uma substância cristalina sofrer uma pressão mecânica. É gerado em uma
substância cristalina quando ela é submetidaà pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho;
dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é submetido à pressão que
queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o
ponteiro, indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta
descrição dos vários tipos de manômetro existentes: strain-gages, piezelétricos e o
manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado
especificamente para usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 9
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma
vazão de 5 m 3 /s a partir de um tanque utilizado para armazenar água. Um bocal é inserido na ponta da
mangueira para reduzir o diâmetro para 5 cm, assim pela equação da continuidade temos que a
velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .
1 em 1 pontos
1 em 1 pontos
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Fonte: Elaborada pela autora.
Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3
, a vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a vazão
sempre será a mesma. O que se altera é a velocidade de saída que aumenta conforme
reduzimos a área para manter a vazão constante. Ao longo de uma tubulação a vazão é
mantida, o que muda são as velocidades quando nos deparamos com reduções ou
alargamentos de tubulação.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em
muitos casos, é normal utilizarmos hipóteses simplificadoras para que seja possível analisar o problema
sem sacrificar muito a precisão dos resultados da análise. Uma destas hipóteses é a de considerar o
escoamento real como unidimensional ou bidimensional”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da
quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.
A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. ( ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. ( ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. ( ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.
Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, V, V.
Resposta correta. A sequência está correta. O escoamento de ar em torno das asas de um
avião não pode ser simplificado, ou seja, seu cálculo é tridimensional. Campos de
escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional. A equação da continuidade
1 em 1 pontos
Atividade 1 - Fenômenos de Transporte
O que é cavitação e como ela pode ser controlada?
A palavra cavitação tem origem do latim “cavus” que significa buraco ou cavidade e é
utilizada para descrever o processo de nucleação, crescimento e colapso das bolhas de vapor
em um fluido.
Existem duas formas de transformar água em vapor, uma é aumentando a
temperatura e a outra é diminuindo a pressão ambiente.
A cavitação é um fenômeno que ocorre quando bolhas ou bolsas de vapor, ou de gás,
se formam em um escoamento líquido, como consequência de reduções pressão no local,
como por exemplo nas extremidades das hélices de bomba centrífuga, bombas hidráulicas ou
turbinas. Em termos náuticos a cavitação pode ser descrita como o fenômeno provocado pela
ação da hélice na água, gerando espaços de vácuo que causam uma redução no rendimento da
ação propulsora e o aparecimento de fortes vibrações, quando a velocidade de rotação da
hélice ultrapassa certo limite.
Dependendo do número e da distribuição de partículas no líquido às quais pequenas
bolhas de gás ou ar não dissolvido podem se agregar, a pressão no local de início da cavitação
pode ser igual ou menor do que a pressão de vapor do líquido.
Medidas que podem ser feitas para evitar o surgimento da cavitação:
• Elevar o nível do líquido no tanque de sucção;
• Baixar o ponto de sucção;
• Manter a tubulação sempre cheia;
• Dimensionar o sistema para que a bomba fique afogada;
• Diminuir a temperatura do fluido;
• Diminuir a velocidade de escoamento;
• Selecionar um tipo de válvula que tenha uma queda de pressão menor.
Atividade 1 - Fenômenos de Transporte
Como esse fenômeno prejudica as instalações de água nas residências e prédios e no sistema
de tratamento de água das cidades?
Essas partículas agem como locais de nucleação para iniciar a vaporização. A pressão
de vapor de um líquido é a pressão parcial do vapor em contato com o líquido saturado a uma
dada temperatura. Quando a pressão em um líquido é reduzida abaixo da pressão de vapor, o
líquido pode passar abruptamente para a fase vapor, em um fenômeno que lembra o soar
como estalo do “flash” de uma máquina fotográfica.
As bolhas de vapor em um escoamento de líquido podem alterar substancialmente a
geometria do campo de escoamento. O crescimento e o colapso ou implosão de bolhas de
vapor em regiões adjacentes a superfícies sólidas podem causar sérios danos por erosão das
superfícies do material.
Quando a cavitação ocorre, ela pode trazer consequências bastante negativas para a
produtividade de sistemas hidráulicos.
Primeiramente, caso não seja detectada a tempo, a erosão causada pela explosão das
bolhas de ar pode causar danos irreversíveis no rotor de bombas hidráulicas, prejudicando o
impulsionamento do líquido. A gravidade desses danos é tal que, muitas vezes, as peças da
bomba sofrem danos irreversíveis e precisam ser substituídas, gerando custos
Este é um fenômeno físico molecular que se dissemina e tende a aumentar com o
tempo, causando a ruína dos rotores, válvulas, tubulações, propulsores e vários outros
componentes de um sistema hidráulico.
A cavitação é comum em bombas de água e de óleo, válvulas, turbinas hidráulicas,
propulsores navais, pistões de automóveis e até em canais de concreto com altas velocidades,
como em vertedores de barragens.
Ela deve ser sempre evitada por causa dos prejuízos financeiros que causa devido a
erosão associada, seja nas pás de turbinas, de bombas, em pistões, válvulas ou em canais.
Atividade 1 - Fenômenos de Transporte
Todo o processo de manutenção para corrigir os danos causados pela cavitação
envolvem a interrupção no abastecimento de água de uma residência, um edifício, complexo
industrial ou mesmo uma cidade inteira.
Como a cavitação presente em turbinas prejudica o funcionamento e o aproveitamento, no
nível ótimo, da força hidráulica de usinas elétricas?
Turbinas hidrelétricas são equipamentos projetados para gerar energia elétrica a partir
da força das águas dos rios. Os modelos de turbinas existentes são do tipo Kaplan, Francis,
Pelton e Bulbo. Elas são tradicionalmente fabricadas em aço do carbono ou aço inox.
É constante, nas usinas hidrelétricas, a preocupação com o desgaste por cavitação e
erosão gerados nessas peças. Esses problemas estão associados ao perfil hidráulico da turbina
e à presença de partículas sólidas presentes na água.
O desgaste por cavitação é a remoção de material da superfíciede uma peça devido à
ação de bolhas de pressão presentes num fluido, que escoam e colapsam na superfície. Já o
desgaste por erosão é a remoção de material da superfície devido ao impacto de partículas
sólidas presentes em um fluído.
Os desgastes por cavitação e erosão gerados nas turbinas hidrelétricas ocasionam
problemas tais como:
1 - Perda de eficiência dos equipamentos;
2 - Paradas prolongadas de máquinas;
3 - Danos que podem se tornar irreversíveis e resultar na necessidade de substituição das
peças, com elevadíssimos custos de manutenção para as empresas geradoras de energia.
Revestimentos contra desgastes, como o de Carboneto de Tungstênio Cromo,
aplicados pelo processo de aspersão térmica, podem ser uma excelente alternativa para
reduzir o desgaste de turbinas hidrelétricas por cavitação e erosão e aumentar
significativamente a vida útil desses equipamentos. Esse material possui elevadíssima
resistência ao desgaste erosivo devido a sua dureza de superior a 1200 HV.
Usinas hidrelétricas que já possuem peças revestidas com esses materiais, aqui no
Brasil, conseguiram aumentar a vida útil em mais de 400%.
Quais os cuidados que se deve tomar com a manutenção destas instalações?
Desde o início dos anos 80 diversos estudos sobre cavitação e métodos de detecção do
fenômeno vêm sido realizados. Esses métodos sempre são relacionados à vibração, ruído,
queda de performance, redução da pressão e ao coeficiente de cavitação.
A vibração ocorre devido à formação das ondas de choque em contato com a estrutura
dos hidrogeradores. É medido através de acelerômetros e de sensores de deslocamento,
localizados nos mancais guias da turbina e do gerador. Sendo este último sensor não muito
utilizado. Normalmente esses sensores são colocados ao redor do mancal com um ângulo de
90º entre eles, para medição nas duas direções (horizontal e vertical).
Atividade 1 - Fenômenos de Transporte
Estudos sobre ruídos mostram que o som associado ao processo de cavitação é em alta
frequência e superior a 10KHz. Para fazer a medição é necessário sensores de emissão
acústica, localizados ao redor do duto, próximos à região da turbina ou microfones, localizados
também próximos à turbina, porém dentro do duto. Embora este último não seja muito
utilizado devido à intensidade do impacto do fluido no sensor, gerando manutenções
excessivas, que necessitam da parada da máquina, além da manutenção ser mais complicada
devido à dificuldade de acesso. Medição de cavitação através da emissão acústica é um dos
métodos mais eficaz, pois consegue captar os sinais de todos os tipos de cavitação que
ocorrem na turbina e o local aonde ocorre com mais intensidade.
Referente a queda de performance, apesar de ser uma consequência da cavitação,
estudos comprovam que ela só é percebida bem depois do início do fenômeno. Quando a
queda de potência do hidrogerador passa a ser perceptível, o fenômeno da cavitação já está
em um estado bem avançado. Por isso, este não é um indicador eficaz de cavitação.
A medição da variação da pressão é feita através da colocação de transdutores de
pressão no tubo de sucção. É utilizada para detecção de cavitação do tipo vórtice de núcleo,
nas turbinas Francis, detectando variações abruptas de pressões. Nas turbinas Kaplan, em que
este tipo de cavitação não ocorre, é um pouco diferente.
Teoricamente, o fenômeno da cavitação ocorre quando o sensor detecta uma pressão
menor que a de vaporização do fluido. Porém, antes de ser detectado esse nível de pressão
através dos transdutores, podem acontecer as cavitações localizadas descritas anteriormente,
que também precisam ser monitoradas. Com isso, os sensores de pressão não são utilizados
exclusivamente para detectar a cavitação, e sim como um parâmetro a mais que merece
destaque quando o fenômeno ocorre, seja aonde for a sua localização.
No coeficiente de cavitação a detecção da cavitação é determinada pelo
monitoramento da eficiência total e do coeficiente de cavitação no tubo de sucção. A detecção
por esse método não é muito confiável porque o coeficiente de cavitação em turbinas não
fornece uma exata informação das características do fluxo, já que este é muito complexo
através da turbina (cavitação localizada) e no tubo de sucção devido à formação do vórtice de
núcleo.
Além disso, uma variação de eficiência só é notória em estados avançados de
cavitação. Todos os sensores utilizados para detecção de cavitação nos hidrogeradores
(acelerômetros, transdutores de pressão, sensores de emissão acústica) não estão livre de
detectar outros sinais senão aqueles gerados pelo fenômeno da cavitação. Ruído de sinal,
vibrações de outras partes da máquina, vibração causadas por outros fenômenos com o
desbalanceamento do eixo também são detectadas.
ATIVIDADE 1
O que é cavitação e como ela pode ser controlada?
Quando um líquido escoa numa região onde a pressão se reduz à
pressão de vapor, ele ferve e formam-se bolsas de vapor na massa liquida. As
bolhas de vapor são arrastadas pelo líquido até que se atinja uma região de
pressão mais elevada onde entram em colapso quase instantaneamente. Esse
fenômeno é chamado de cavitação (figura 1). Se as bolhas de vapor estão
próximas ( ou em contato) a uma fronteira sólida quando entram em colapso,
as forças exercidas pelo líquido ao preencher os espaços anteriormente
ocupados pelo vapor criam pressões localizados extremamente elevadas que
causam erosão na superfície sólida. O fenômeno é acompanhado de ruído e
vibrações e tem sido comparado a uma passagem de pedregulhos por uma
bamba centrífiga.
Uma forma de controlar a cavitação indica que o correto é reduzir a
pressão através da válvula para valores abaixo do AP critico Isso pode ser
conseguido aumentando a pressão na entrada da válvula para escolha de um
ponto com baixa elevação nos sistema da tubulação ou colocando uma válvula
mais próxima da bomba. (Figura 2)
Como esse fenômeno prejudica as instalações de água nas
residências e prédios e no sistema de tratamento de água das cidades?
A implosão dos jatos microscópicos é forte o suficiente para causar
danos nas bombas, danificar suas estruturas e causar erosão em rotores e
partes da tubulação e bombas, geram ruídos e vibrações que podem se
estender pelas tubulações danificando e comprometendo o sistema. O
aumento das vibrações, erosões do conjunto comprometem a vazão do fluido
comprometendo o abastecimento dos clientes e unidades consumidoras.
Como a cavitação presente em turbinas prejudica o funcionamento
e o aproveitamento, no nível ótimo, da força hidráulica de usinas
elétricas?
Numa máquina de fluxo as bolhas resultantes da cavitação podem ser formar
nos núcleos, crescer, se deslocar para uma zona de pressão mais elevada e
entrar em colapso, levando apenas alguns milésimos de segundos para
completar todas essas etapas.
Em adição a outros efeitos indesejáveis este fenômeno pode introduzir
grave erosão na turbina, em particular nas pás, o que resulta em danos
estruturais e perdas de desempenho, o que introduzem problemas importantes
na geração de energia. (figura 3)
Quais os cuidados que se deve tomar com a manutenção destas
instalações?
A proteção contra a cavitação deve-se começar pelo projeto hidráulico
do sistema a fim de evitar, se possível, baixas pressões. Se isso não for
possível o emprego de materiais resistentes à cavitação ou de revestimentos
especiais pode ser uma medida eficaz. Pequenas quantidades de ar injetadas
em sistemas hidráulicos têm reduzido bastante os efeitos da cavitação e
estudos indicam que a proteção catódica é útil.
Outros métodos de estudo para detecção de cavitação são realizados
por vibração, ruído, queda de desempenho do hidrogerador, à redução da
pressão e ao coeficiente de cavitação.
 Vibração: Ocorre com a onda de choque que acontece na estruturados hidrogeradores. Medido por sensores localizados nos mancais das
turbinas;
 Ruídos: o som da cavitação está em alta frequência e superior a
10KHz. Localizados com sensores acústicos na região da turbina;
 Queda do desempenho: Só é percebida após o início do processo,
estando o estado de cavitação muito avançado
 Variação de pressão.
Por fim a Inspeção de Rotina, Manutenção Preventiva Periódica,
Manutenção Preditiva, Manutenção Corretiva, Revisão Geral e Inspeção de
Garantia.
RELAÇÃO DE IMAGENS:
Figura 1 – Bomba Centrífuga
Figura 2 - Cavitação
Figura 3 – Rotores danificados
REFERÊNCIAS:
SANTOS, R. C. L. Análise de cavitação em uma turbina hidráulica tipo Kaplan.
2013. 74 p. Monografia (Engenharia mecânica) – Universidade federal do Rio
de Janeiro, Rio de Janeiro. Disponível em . Acesso em: 06/06/2016.
STREETER, Victor Lyle. Mecânica dos Fluidos. 1977. Pags 541 à 545;
INSTITUTO DE ENGENHARIA – Artigo: O que é Cavitação? CAMARGO,
Micelli
Atividade 1
(Nota 9.3)
O que é cavitação e como ela pode ser controlada?
A cavitação é um fenômeno físico da vaporização de líquidos e consiste na
formação de bolhas de vapor que iniciam em regiões de altas velocidades e baixa
pressão, formando cavidades na massa líquida do sistema.
As bolhas serão carregadas até uma região do sistema hidráulico em que a
pressão esteja acima da pressão de vapor do líquido e então, entrarão em colapso e
implodirão.
A fim de evitar a cavitação, as seguintes medidas podem ser adotadas:
• Elevar o nível do líquido no tanque de sucção;
• Baixar o ponto de sucção;
• Manter a tubulação sempre cheia;
• Dimensionar o sistema para que a bomba fique afogada;
• Diminuir a temperatura do fluido;
• Diminuir a velocidade de escoamento;
• Selecionar um tipo de válvula que tenha uma queda de pressão menor;
• Usar uma válvula com bitola maior que o da tubulação.
• Reduzir-se a altura de sucção e o comprimento desta tubulação, aproximando-
se ao máximo a bomba da captação;
• Reduzir-se as perdas de carga na sucção, com o aumento do diâmetro dos
tubos e conexões;
• Refazer todo o cálculo do sistema e a verificação do modelo da bomba;
• Quando possível, sem prejudicar a vazão e/ou a pressão final requeridas no
sistema, pode-se eliminar a cavitação trabalhando-se com registro na saída da
bomba "estrangulado", ou, alterando-se o(s) diâmetro(s) do(s) rotor(es) da
bomba. Estas, porém são providências que só devem ser adotadas em último
caso, pois podem alterar substancialmente o rendimento hidráulico do conjunto.

Como esse fenômeno prejudica as instalações de água nas residências e
prédios e no sistema de tratamento de água das cidades?

A cavitação prejudica esses tipos de instalações principalmente pelo prejuízo
financeiro gerado, seja pela redução de eficiência dos sistemas ou pelo custo de
manutenção gerado com os danos causados aos equipamentos que compõe estes
sistemas.

Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas?

A cavitação em turbinas pode ser prejudicial do ponto de vista erosivo quando
as bolhas geradas são menores, pois sua frequência de explosão é maior e geram
danos ao sistema.
Porém, do ponto de vista de eficiência, as bolhas de cavitação maiores são
mais prejudiciais às turbinas. Isso pois, estas perturbam o fluxo do líquido causando
sua separação e assim reduzindo o desempenho do sistema.

Quais os cuidados que se deve tomar com a manutenção destas instalações?

O ideal é evitar ao máximo as condições que levam à cavitação. Para isso, os
parâmetros das turbinas devem levar em conta que em qualquer ponto do fluxo a
pressão estática não caia abaixo da pressão de vapor do líquido. Caso necessária a
manutenção destas instalações, é necessário criar um plano de manutenção
preventiva onde sejam verificadas a pressão, a vazão e temperatura do líquido, além
das condições de operação de todo o sistema.
Caso encontrado qualquer ponto que esteja fora dos padrões para um nível
ótimo de eficiência, as medidas de correção devem ser tomadas. Alguns exemplos de
medidas para evitar a cavitação foram citados nas questões anteriores.
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36726212_1&course_id=_611469_1&content_id=_141009… 1/6

Revisar envio do teste: ATIVIDADE 2 (A2)
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 15/09/20 15:10
Enviado 15/09/20 15:27
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 16 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso corresponde
a P/ g (sendo que é a densidade, em kg/m 3 ) , o que sugere que uma coluna de fluido pode ser
usada para medir diferenças de pressão [...] um dispositivo que se baseia neste princípio é chamado de
manômetro, normalmente usado para medir diferenças de pressão pequenas e moderadas” (ÇENGEL;
CIMBALA, 2011, ).
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.
Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:
I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se curva
entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico pode
ser gerado toda vez que uma substância cristalina sofrer uma pressão mecânica. É gerado em uma
substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho;
dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é submetido à pressão que
queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o
ponteiro, indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.
Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta
descrição dos vários tipos de manômetro existentes: strain-gages, piezelétricos e o
manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado
especificamente para usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 2
1 em 1 pontos
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
15/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36726212_1&course_id=_611469_1&content_id=_141009… 2/6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como
princípio da conservação de energia. Ela afirma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservaçãode energia, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um
fluido, portanto ela só tem componente vertical. Uma partícula parada apresenta v = 0 e
portanto sua energia cinética também será zero. Um líquido em movimento tem a energia
cinética devido à velocidade e a energia devida à pressão exercida pelo líquido, pelo menos.
A força de pressão pode ser normal ou tangencial.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local
onde a pressão atmosférica foi medida com um manômetro e a leitura informada foi igual a 29 psi. Com
esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa
que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão atmosférica o valor da
pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é
resolvido com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 4
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na figura a
seguir:
1 em 1 pontos
1 em 1 pontos
15/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36726212_1&course_id=_611469_1&content_id=_141009… 3/6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Fonte: Elaborada pela autora.

Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e água
= 9.800 N/m 3 .

Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as
tubulações de água e óleo:
Entre 0 e 20 kPa.
Entre 0 e 20 kPa.
Resposta correta. A alternativa está correta, pois a pressão no ponto 3 é igual à pressão no
ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A pressão em p
3 é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no ponto
4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser ignorado em
comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
= - γ água x 0,04 + γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 – (0,86
x 9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil
de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
1 em 1 pontos
15/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36726212_1&course_id=_611469_1&content_id=_141009… 4/6
Pergunta 6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma
vazão de 5 m 3 /s a partir de um tanque utilizado para armazenar água. Um bocal é inserido na ponta da
mangueira para reduzir o diâmetro para 5 cm, assim pela equação da continuidade temos que a
velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3
, a vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a vazão
sempre será a mesma. O que se altera é a velocidade de saída que aumenta conforme
reduzimos a área para manter a vazão constante. Ao longo de uma tubulação a vazão é
mantida, o que muda são as velocidades quando nos deparamos com reduções ou
alargamentos de tubulação.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões
atmosféricas. A velocidade média dos ventos em um furacão foi medida como sendo de 180 km/h.
Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas
medindo 1 m x 2 m cada.

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades,
visto que a velocidade foi dada em km/h e a massa específica em kg/m 3. Então, vamos
passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma força
1 em 1 pontos
1 em 1 pontos
15/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36726212_1&course_id=_611469_1&content_id=_141009… 5/6
equivalente a energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x = 1500
. Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida
pela área, então F = P x A, ou p = F / A = x 2 m 2
= 3.000 N.
Pergunta 8
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo de
tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw
Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de
que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de
ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa
pelo qual,se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do outro. A
asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que
a de saída, essa variação será compensada pela vazão que será menor na entrada que na
saída.
Pergunta 9
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em
muitos casos, é normal utilizarmos hipóteses simplificadoras para que seja possível analisar o problema
sem sacrificar muito a precisão dos resultados da análise. Uma destas hipóteses é a de considerar o
escoamento real como unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da
quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. ( ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. ( ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. ( ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.
1 em 1 pontos
1 em 1 pontos
15/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36726212_1&course_id=_611469_1&content_id=_141009… 6/6
Terça-feira, 15 de Setembro de 2020 15h28min09s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, V, V.
Resposta correta. A sequência está correta. O escoamento de ar em torno das asas de um
avião não pode ser simplificado, ou seja, seu cálculo é tridimensional. Campos de
escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional. A equação da continuidade
garante que o escoamento possa ser considerado unidirecional dentro de uma tubulação
com diâmetro variável.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma vazão,
velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico em uma
turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K.
A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de
uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e
elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através
da transformação da energia potencial da queda d’água em energia elétrica. Uma bomba
transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de
pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua energia cinética,
produzindo uma sensação de frescor. Entretanto a energia mecânica de um fluido permanece
constante se sua pressão, velocidade e elevação permanecerem constantes.
← OK
1 em 1 pontos
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_611469_1&method=list&nolaunch_after_review=true');
Atividade 1
O que é cavitação e como ela pode ser controlada?
Cavitação é um termo bastante comum nos departamentos de manutenção ou
produção dessas empresas, seja por mecânicos, operadores ou engenheiros, no
entanto, muitos sabem que a cavitação é prejudicial, mas não sabem o que ela é,
nem porque ela ocorre.
Não é possível falar em cavitação sem antes falarmos de pressão de vapor.
Na termodinâmica se estuda os chamados estados (ou fases) da matéria que são
o sólido, o líquido e o gás ou vapor (*), sendo necessárias pelo menos duas
propriedades Termodinâmicas para podermos determinar um estado. Dentre as
diversas propriedades, a pressão e a temperatura (**) são as escolhidas, numa
primeira análise.
Numa dada temperatura a pressão de vapor será a pressão em que ocorre a
vaporização do líquido, ou seja, o líquido se transforma em vapor. Por exemplo, na
pressão atmosférica (equivalente a 10,3 mca) a água ao nível do mar inicia a sua
vaporização a 100 oC (graus celsius), ou seja, na temperatura de 100 oC a
pressão de vapor é a pressão de 10,3 mca.
Já, considerando a temperatura de 80 oC, a vaporização da água tem início
quando a pressão atingi 4,8 mca, em outras palavras, 4,8 mca é a pressão de
vapor da água, na temperatura de 80 oC.
Uma vez entendido o conceito de pressão de vapor, podemos adentrar no conceito
de cavitação.
Para que exista um escoamento de um fluido é necessário haver um diferencial de
pressão entre o ponto de origem e o ponto de destino deste fluido. Outro fenômeno
que acontece num escoamento é a chamada “perda de carga”, cuja principal
consequência é a redução de pressão ao longo do escoamento. Pode acontecer, e
é relativamente frequente, da pressão do escoamento atingir a pressão de vapor
do líquido em escoamento. Quando isso acontece, tem-se início a geração de
bolhas de vapor no escoamento.
Na maioria dos casos, temos uma bomba promovendo o escoamento desse
líquido, sendo o equipamento mais frequente a bomba centrífuga, mas qualquer
equipamento ou dispositivo inserido num escoamento está sujeito ao efeito da
cavitação.


No funcionamento de máquinas de fluxo é possível perceber regiões onde ocorre
rarefação do líquido, ou seja, pressões reduzidas devido às condições de operação do
equipamento. Quando a pressão absoluta atinge valores abaixo da pressão de vapor
(Pv) do líquido, na temperatura em que se encontra, tem início o processo de
vaporização (Figura 9.2) do fluido. Inicialmente nas regiões mais rarefeitas, formam‐
se pequenas bolhas ou cavidades (daí o nome cavitação) no interior das quais o
líquido está vaporizado. Ao serem conduzidas pela corrente líquida, devido ao
movimento do rotor (propulsor), chegam a zonas de alta pressão, entrando em
colapso. Neste ponto o vapor contido nas bolhas condensa voltando ao estado líquido.



Como esse fenômeno prejudica as instalações de água nas residências e
prédios e no sistema de tratamento de água das cidades?
Os efeitos são severos e com muitos desperdícios, causando a interrupção no
fornecimento de água, vibrações nas tubulações, aumento no consumo de energia e
um aumento drástico em manutenções no sistema.

Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas?
 Queda de rendimento
  Marcha irregular, trepidação e vibração da máquina, devido ao desbalanceamento
gerado
  Ruído da implosão do fluido na parte sólida
  Redução da vazão da máquina devido à redução da seção útil de passagem de
fluido pelo preenchimento do espaço por bolhas
 Alteração nas curvas características devido à diferença de volume específico do
fluido (líquido‐ vapor) e da turbulência

Quais os cuidados que se deve tomar com a manutenção destas instalações?
Fazer manutenções preventivas constantes, ter cuidados com a temperatura do fluidohidráulico, cuidados com a descarga de energia e limpeza constante no sistema.









14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 1/7
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-
11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 19/08/20 11:09
Enviado 14/09/20 09:23
Status Completada
Resultado da
tentativa
10 em 10 pontos
Tempo decorrido 622 horas, 13 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu
mostrador em um local onde a pressão atmosférica foi medida com um manômetro e a
leitura informada foi igual a 29 psi. Com esses dados é possível obtermos a pressão
absoluta nessa câmara. Nesse sentido, assinale a alternativa que indique a pressão
absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é
dada pela Pressão atmosférica - Pressão do vácuo, ou seja, devemos
subtrair da pressão atmosférica o valor da pressão do vácuo dada para
encontrarmos a pressão absoluta solicitada. Esse exercício é resolvido
com uma simples subtração. Resolução: A Pressão absoluta é dada pela
Pressão atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6
= 17,4 psi.
Pergunta 2
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em
repouso corresponde a P/ g (sendo que é a densidade, em kg/m 3 ) , o que
sugere que uma coluna de fluido pode ser usada para medir diferenças de pressão [...]
um dispositivo que se baseia neste princípio é chamado de manômetro, normalmente
usado para medir diferenças de pressão pequenas e moderadas” (ÇENGEL; CIMBALA,
2011, ).
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
Tradução de: ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.
Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a
seguir:
I. Os transdutores de pressão chamados de strain-gages funcionam através de um
diafragma que se curva entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um
potencial elétrico pode ser gerado toda vez que uma substância cristalina sofrer uma
pressão mecânica. É gerado em uma substância cristalina quando ela é submetida à
pressão mecânica.
1 em 1 pontos
1 em 1 pontos
14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 2/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em
formato de gancho; dobrado como um gancho. Ao ligarmos o manômetro, o tubo
elástico é submetido à pressão que queremos medir, deformando assim o tubo elástico
e através de um sistema de engrenagens aciona o ponteiro, indicando a pressão da
tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas
apresentam a correta descrição dos vários tipos de manômetro
existentes: strain-gages, piezelétricos e o manômetro de Bourdon. O
barômetro é o nome dado ao instrumento utilizado especificamente para
usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação)
com uma vazão muito pequena, a água escoa suavemente – quase “vitrificada”. Se
aumentarmos a vazão, a água sai de forma agitada, caótica. Esses são exemplos de
como um escoamento viscoso pode ser laminar ou turbulento, respectivamente”.

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica
de: Koury R. N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para
a(s) Verdadeira(s) e Fpara a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter
suas características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo
número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números
de Reynolds baixos, menores do que 2.000 são definidos como laminares.
Já escoamentos com altos números de Reynolds, maiores do que 2.400
são escoamentos turbulentos. Entretanto, escoamentos com números de
Reynolds que variam entre 2.000 < Re < 2.400 são definidos como
escoamentos de transição. Quem define se um escoamento é laminar ou
turbulento é o número de Reynolds calculado para esse escoamento.
Pergunta 4
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece
água a uma vazão de 5 m 3 /s a partir de um tanque utilizado para armazenar água. Um
bocal é inserido na ponta da mangueira para reduzir o diâmetro para 5 cm, assim pela
equação da continuidade temos que a velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .
1 em 1 pontos
1 em 1 pontos
14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 3/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas
e = 1.000 kg/m 3 , a vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução
de área, a vazão sempre será a mesma. O que se altera é a velocidade de
saída que aumenta conforme reduzimos a área para manter a vazão
constante. Ao longo de uma tubulação a vazão é mantida, o que muda são
as velocidades quando nos deparamos com reduções ou alargamentos de
tubulação.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também
conhecida como princípio da conservação de energia. Ela afirma que a energia não
pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida
à queda de um fluido, portanto ela só tem componente vertical. Uma
partícula parada apresenta v = 0 e portanto sua energia cinética também
será zero. Um líquido em movimento tem a energia cinética devido à
velocidade e a energia devida à pressão exercida pelo líquido, pelo
menos. A força de pressão pode ser normal ou tangencial.
1 em 1 pontos
14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 4/7
Pergunta 6
Resposta
Selecionada:
Resposta
Correta:Feedback
da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida
com relação ao vácuo absoluto (ou seja, a pressão absoluta zero). A maioria dos
dispositivos de pressão, porém, é calibrada para ler o zero na atmosfera, e assim, o
dispositivo indica a diferença entre a pressão absoluta e a pressão atmosférica local,
que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
Tradução de Roque, K. A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill, 2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a
seguir e a relação proposta entre elas.

I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros
medidores indica a pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não
em relação ao vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que
utilizamos para medir a pressão de um pneu de um carro indica a pressão
manométrica. A asserção II também é verdadeira e justifica a I, pois a
pressão do pneu é medida em relação à pressão atmosférica e não em
relação ao vácuo absoluto. Para medirmos uma pressão em relação ao
vácuo absoluto precisamos ter um máquina de sucção do ar para nos
fornecer o vácuo absoluto.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos.
Entretanto, em muitos casos, é normal utilizarmos hipóteses simplificadoras para que
seja possível analisar o problema sem sacrificar muito a precisão dos resultados da
análise. Uma destas hipóteses é a de considerar o escoamento real como
unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos
Fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento
tridimensional.
II. ( ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. ( ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. ( ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, V, V.
Resposta correta. A sequência está correta. O escoamento de ar em
torno das asas de um avião não pode ser simplificado, ou seja, seu cálculo
é tridimensional. Campos de escoamento uniforme são representados
unidirecionalmente. As linhas de corrente variam na direção x e y, fazendo
1 em 1 pontos
1 em 1 pontos
14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 5/7
com que o escoamento seja bidirecional. A equação da continuidade
garante que o escoamento possa ser considerado unidirecional dentro de
uma tubulação com diâmetro variável.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma
pressão de 1600 kPa, para fornecer água a partir de um tanque com a finalidade de
apagar um incêndio. Um bocal na ponta da mangueira reduz o diâmetro para 2,5 cm
para aumentar a velocidade de saída do jato, assim temos que V 2 é maior do que V 1


Fonte: Elaborada pela autora.

Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas
e = 1.000 kg/m 3 , a velocidade que a água é expelida pelo bocal é um número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da
continuidade temos que: A 2V 2 = A 1 V 1. A área da mangueira é dada
por . Logo V 2
= V 1. Logo V 2 = 16 V 1. A equação de energia exige que +
+ g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e
z 1
e z 2 também são iguais a 0, a equação fica = + . Agora, vamos
substituir V 2 = 16 V 1, e teremos a seguinte equação 162 = +
. O que resulta em V 1 = 3,54 m/s e V 2 = 56,68 m/s.
Pergunta 9
Leia o excerto a seguir:
“A vazão através de um tubo pode ser determinada restringindo o escoamento neste
tubo e medindo-se a diminuição na pressão devido ao aumento da velocidade no local
da constrição. Esse é o princípio empregado para a medição da vazão em um tubo de
Venturi, um dos dispositivos mais usados para a medição de vazão, e mostrado na
figura abaixo”.
1 em 1 pontos
1 em 1 pontos
14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 6/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações.
Tradução de: ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 318-
319.


Figura - Tubo de Venturi
Fonte: letindor / 123RF.

A respeito do tubo de Venturi, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).



I. ( ) A parte onde o tubo de Venturi se estreita é chamado de garganta do tubo.
I. ( ) A velocidade aumenta porque há uma diminuição do diâmetro do tubo.
III. ( ) O tubo de Venturi não é muito utilizado na agricultura para irrigar plantações.
IV. ( ) O tubo de Venturi é utilizado no estudo da aerodinâmica de aviões.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. A parte estreita de um tubo
de Venturi é chamada realmente de garganta do tubo e nessa área a
velocidade aumenta devido a uma diminuição no diâmetro do tubo. Ao
contrário do mencionado, uma das áreas onde o tubo de Venturi é
largamente utilizado é na agricultura. Ele também é utilizado no estudo da
aerodinâmica de aviões.
Pergunta 10
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso
como: a transferência total de massa para dentro ou para fora de um volume de
controle durante um intervalo de tempo t que é igual à variação total (aumento ou
diminuição) da massa total dentro do volume de controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São
Paulo: Mc Graw Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de
ar, devido ao fato de que a quantidade de massa que entra no compressor é a mesma
quantidade de ar que sai do equipamento.
1 em 1 pontos
14/09/2020 Blackboard Learn
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 7/7
Segunda-feira, 14 de Setembro de 2020 09h23min16s BRT
Resposta
Selecionada:
Resposta
Correta:
Feedback
da
resposta:
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de
entrada e saída de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da
conservação de massa pelo qual, se entrar 1 kg de ar no compressor de
um lado, deverá sair 1 kg de ar do outro. A asserção II também é
verdadeira e justifica a I, pois se a velocidade de entrada for maior que a
de saída, essavariação será compensada pela vazão que será menor na
entrada que na saída.
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 1/7
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 13/09/20 15:43
Enviado 13/09/20 16:15
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 31 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Leia o excerto a seguir:
“A vazão através de um tubo pode ser determinada restringindo o escoamento neste tubo e medindo-se a
diminuição na pressão devido ao aumento da velocidade no local da constrição. Esse é o princípio empregado
para a medição da vazão em um tubo de Venturi, um dos dispositivos mais usados para a medição de vazão, e
mostrado na �gura abaixo”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. Tradução de: ROQUE, K. A;
FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 318-319.
Figura - Tubo de Venturi
Fonte: letindor / 123RF.
A respeito do tubo de Venturi, analise as a�rmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s)
Falsa(s).
I. ( ) A parte onde o tubo de Venturi se estreita é chamado de garganta do tubo.
I. ( ) A velocidade aumenta porque há uma diminuição do diâmetro do tubo.
III. ( ) O tubo de Venturi não é muito utilizado na agricultura para irrigar plantações.
IV. ( ) O tubo de Venturi é utilizado no estudo da aerodinâmica de aviões.
Assinale a alternativa que apresenta a sequência correta:
1 em 1 pontos
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 2/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
V, V, F, V.
V, V, F, V.
Resposta correta.  A sequência está correta. A parte estreita de um tubo de Venturi é chamada
realmente de garganta do tubo e nessa área a velocidade aumenta devido a uma diminuição no
diâmetro do tubo. Ao contrário do mencionado, uma das áreas onde o tubo de Venturi é
largamente utilizado é na agricultura. Ele também é utilizado no estudo da aerodinâmica de
aviões.
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como princípio
da conservação de energia. Ela a�rma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos �uidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.;
FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as a�rmativas a seguir e assinale V para a(s) Verdadeira(s)
e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta.  A sequência está correta. A energia potencial é devida à queda de um �uido,
portanto ela só tem componente vertical. Uma partícula parada apresenta v = 0 e portanto sua
energia cinética também será zero. Um líquido em movimento tem a energia cinética devido à
velocidade e a energia devida à pressão exercida pelo líquido, pelo menos. A força de pressão
pode ser normal ou tangencial.
Pergunta 3
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma vazão de
5 m 3 /s a partir de um tanque utilizado para armazenar água. Um bocal é inserido na ponta da mangueira para
reduzir o diâmetro para 5 cm, assim pela equação da continuidade temos que a velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .
1 em 1 pontos
1 em 1 pontos
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 3/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e  = 1.000 kg/m 3 , a
vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a vazão
sempre será a mesma. O que se altera é a velocidade de saída que aumenta conforme reduzimos
a área para manter a vazão constante. Ao longo de uma tubulação a vazão é mantida, o que muda
são as velocidades quando nos deparamos com reduções ou alargamentos de tubulação.
Pergunta 4
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O Teorema
de Transporte de Reynolds fornece uma relação entre a taxa de variação temporal de uma propriedade
extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos �uidos . Tradução da quarta
edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão su�ciente para que a massa
também deixe a superfície de controle, no caso o recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser utilizado
quando o produto desodorante em aerosol foi desenvolvido. A asserção II também é verdadeira
1 em 1 pontos
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 4/7
e justi�ca a I, pois quando o gás é expelido do recipiente (volume de controle) ele faz com que a
massa do produto seja expelida também, mas somente uma quantidade su�ciente para que
possamos nos higienizar.
Pergunta 5
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a transferência
total de massa para dentro ou para fora de um volume de controle durante um intervalo de tempo t que é
igual à variação total (aumento ou diminuição) da massa total dentro do volume de controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos �uidos : fundamentos e aplicações. São Paulo: Mc Graw Hill, 2007.
p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de que
a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservaçãode massa pelo
qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do outro. A asserção II
também é verdadeira e justi�ca a I, pois se a velocidade de entrada for maior que a de saída, essa
variação será compensada pela vazão que será menor na entrada que na saída.
Pergunta 6
Resposta Selecionada:
Resposta Correta:
Feedback
da
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em muitos
casos, é normal utilizarmos hipóteses simpli�cadoras para que seja possível analisar o problema sem sacri�car
muito a precisão dos resultados da análise. Uma destas hipóteses é a de considerar o escoamento real como
unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da quarta
edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as a�rmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. (  ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. (  ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. (  ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, V, V.
Resposta correta.  A sequência está correta. O escoamento de ar em torno das asas de um avião
não pode ser simpli�cado, ou seja, seu cálculo é tridimensional. Campos de escoamento uniforme
1 em 1 pontos
1 em 1 pontos
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 5/7
resposta: são representados unidirecionalmente. As linhas de corrente variam na direção x e y, fazendo
com que o escoamento seja bidirecional. A equação da continuidade garante que o escoamento
possa ser considerado unidirecional dentro de uma tubulação com diâmetro variável.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local onde
a pressão atmosférica foi medida com um manômetro e a leitura informada foi igual a 29 psi. Com esses dados
é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa que indique a
pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão atmosférica o valor da
pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é
resolvido com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 8
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo
absoluto (ou seja, a pressão absoluta zero). A maioria dos dispositivos de pressão, porém, é calibrada para ler o
zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a pressão atmosférica
local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos �uidos : fundamentos e aplicações. Tradução de Roque, K. A e
Fecchio, M. M [1]  . São Paulo: Mc Graw Hill, 2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação
proposta entre elas.

I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a pressão
manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao vácuo
absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para medir a
pressão de um pneu de um carro indica a pressão manométrica. A asserção II também é
verdadeira e justi�ca a I, pois a pressão do pneu é medida em relação à pressão atmosférica e não
em relação ao vácuo absoluto. Para medirmos uma pressão em relação ao vácuo absoluto
precisamos ter um máquina de sucção do ar para nos fornecer o vácuo absoluto.
Pergunta 9
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa, para
fornecer água  a partir de um tanque com a �nalidade de  apagar um incêndio. Um bocal na ponta da
mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos que V 2 é
maior do que V 1
1 em 1 pontos
1 em 1 pontos
1 em 1 pontos
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 6/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Fonte: Elaborada pela autora.
Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e  = 1.000 kg/m 3 , a
velocidade que a água é expelida pelo bocal é um número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A 2
V 2 = A 1 V 1. A área da mangueira é dada por . Logo   V 2
=  V 1. Logo V 2 = 16 V 1. A equação de energia exige que  + + g z 2
=  + + g z 1. Pela �gura do bocal podemos constatar que  p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação �ca  =  +  . Agora, vamos substituir V 2 = 16 V 1, e
teremos a seguinte equação 162 = + . O que resulta em V 1 = 3,54 m/s e V 2 = 56,68
m/s.
Pergunta 10
Resposta Selecionada:
Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não varia com o tempo. Nos
escoamentos transitórios, o campo da velocidade varia com o tempo. Alguns escoamentos podem ser
transitórios num dado instante e permanente em outros, dependendo da situação”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos �uidos . Tradução da quarta
edição americana de: Euryale de Jesus Zerbini. São Paulo. Edgard Blucher, 2004. p. 149.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. Um exemplo de escoamento periódico transitório é aquele produzido no fechamento de uma torneira.
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode ser previsto, para evitarmos
que entre ar na tubulação.
A seguir, assinale a alternativa correta:
As asserções I e II são proposições falsas.
1 em 1 pontos
13/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 7/7
Domingo, 13 de Setembro de 2020 16h15min31s BRT
Resposta Correta:
Feedback
da
resposta:
As asserções I e II são proposições falsas.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição falsa, devido ao fato que o fechamento de uma torneira é um
escoamento não periódico, nunca sabemos quando vamos abrir ou fechar uma torneira. A
asserção II também é falsa devido ao fato que o fechamento de uma torneira é algo imprevisto.
Sua previsibilidade não impede o fato que o ar pode entrar em uma tubulação, como acontece
quando �camos sem o fornecimento de água.
← OK
javascript:launch('/webapps/blackboard/content/listContent.jsp?content_id=_14100933_1&course_id=_611469_1&nolaunch_after_review=true');
Atividade 1
(Nota 8.7)
O que é cavitação?
Cavitação é o fenômeno físico da vaporizaçãode líquidos, e consiste na formação
de bolhas de vapor pela redução da pressão durante o movimento, com a formação
de cavidades (espaços) dentro da massa líquida.
Este processo ocorre principalmente no interior de sistemas hidráulicos.
 O que pode ser feito para evitar o surgimento da cavitação?
- Elevar o nível do líquido no tanque de sucção;
- Baixar o ponto de sucção;
- Manter a tubulação sempre cheia;
- Dimensionar o sistema para que a bomba fique afogada;
- Diminuir a temperatura do fluido;
- Diminuir a velocidade de escoamento;
- Selecionar um tipo de válvula que tenha uma queda de pressão menor;
- Usar uma válvula com bitola maior que o da tubulação.
Como esse fenômeno prejudica as instalações de água nas residências e
prédios e no sistema de tratamento de água das cidades?
Um dos fatores é a implosão dos jatos microscópicos que são fortes o suficiente
para causar danos nas bombas, danificando as estruturas e podem causar erosão
nas partes da tubulação e bombas. Estes danos geram ruídos e vibrações que
estendo se pelas tubulações, danificam o sistema, retendo a vazão do fluido
comprometendo o abastecimento.
Como a cavitação presente em turbinas prejudica o funcionamento e o
aproveitamento, no nível ótimo, da força hidráulica de usinas elétricas?
Por danos ocorridos pela falta de manutenção os equipamentos sofrem com a falta
de eficiência, causando paradas nas máquinas.
Dependendo dos danos ocasionados pela cavitação, pode-se ocasionar a
substituição de peças de alto custo.

Quais os cuidados que se deve tomar com a manutenção destas instalações?
Primeiramente deve-se ter prestar atenção nas manutenções preventivas que
devem ocorrer periodicamente, ter cuidados com a temperatura do fluido, atenção
com a descarga de energia e limpeza constante do sistema. Para não ter problemas
com a cavitação, é necessário garantir uma margem de segurança entre a pressão
registrada, a entrada do impulsor e a pressão de vaporização do fluido.

Revisar envio do teste: ATIVIDADE 2 (A2)
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 08/09/20 20:53
Enviado 08/09/20 21:13
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 19 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“A pressão é definida como uma força normal exercida por um fluido por unidade de área. Só falamos de
pressão quando lidamos com um gás ou um líquido. Os dispositivos que medem a pressão absoluta são
chamados de barômetros e os manômetros são os dispositivos que usamos para medir as pressões
relativas”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 57.
Considerando o excerto apresentado, sobre os instrumentos de medição de pressão, analise as
afirmativas a seguir:
I. O medidor utilizado para medir a pressão do ar de um pneu de automóvel lê a pressão manométrica.
II. Um medidor a vácuo lê a pressão absoluta.
III. Uma pressão negativa é também referida como pressão relativa.
IV. A medição da pressão atmosférica é feita com o barômetro de níquel.
Está correto o que se afirma em:
I e II, apenas.
I e II, apenas.
Resposta correta. A alternativa está correta, pois o medidor do posto de combustível ou do
borracheiro aponta a pressão manométrica. O medidor a vácuo nos informa a pressão
absoluta. Entretanto, quando uma medida de pressão é negativa ela é chamada pressão a
vácuo e não relativa assim como medição da pressão atmosférica é feita com o barômetro de
mercúrio.
Pergunta 2
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na figura a
seguir:
1 em 1 pontos
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Fonte: Elaborada pela autora.

Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e água
= 9.800 N/m 3 .

Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as
tubulações de água e óleo:
Entre 0 e 20 kPa.
Entre 0 e 20 kPa.
Resposta correta. A alternativa está correta, pois a pressão no ponto 3 é igual à pressão no
ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A pressão em p
3 é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no ponto
4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser ignorado em
comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
= - γ água x 0,04 + γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 – (0,86
x 9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 3
Resposta
Selecionada:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao
vácuo absoluto (ou seja, a pressão absoluta zero). A maioria dos dispositivos de pressão, porém, é
calibrada para ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e
a pressão atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K.
A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill, 2007. p. 57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação
proposta entre elas.

I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a
pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao
vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
1 em 1 pontos
Resposta Correta:
Feedback
da
resposta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para
medir a pressão de um pneu de um carro indica a pressão manométrica. A asserção II
também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à pressão
atmosférica e não em relação ao vácuo absoluto. Para medirmos uma pressão em relação ao
vácuo absoluto precisamos ter um máquina de sucção do ar para nos fornecer o vácuo
absoluto.
Pergunta 4
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil
de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções come sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 5
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo.
Logo, o transporte de massa é decorrente do campo de velocidade de escoamento. As distribuições
(perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos
apresentam a propriedade de aderência às superfícies sólidas com as quais estão em contato”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC,
2017. p. 71-72.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas
paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível
tenha um fluxo mais uniforme.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubrificante ter a
propriedade de aderir à parede da tubulação do motor. A asserção II também é verdadeira e
justifica a I, pois quando o óleo adere à parede do motor ele faz com que o combustível
possa circular mais suavemente do que se tivesse que entrar com a parede sem o óleo,
1 em 1 pontos
1 em 1 pontos
muitas vezes podendo entrar em contato com superfícies irregulares devido à corrosão do
motor.
Pergunta 6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão
muito pequena, a água escoa suavemente – quase “vitrificada”. Se aumentarmos a vazão, a água sai de
forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou
turbulento, respectivamente”.

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R. N [2] .
8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e
F para a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas
características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números de Reynolds
baixos, menores do que 2.000 são definidos como laminares. Já escoamentos com altos
números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto,
escoamentos com números de Reynolds que variam entre 2.000 < Re < 2.400 são definidos
como escoamentos de transição. Quem define se um escoamento é laminar ou turbulento é o
número de Reynolds calculado para esse escoamento.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como
princípio da conservação de energia. Ela afirma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um
fluido, portanto ela só tem componente vertical. Uma partícula parada apresenta v = 0 e
portanto sua energia cinética também será zero. Um líquido em movimento tem a energia
cinética devido à velocidade e a energia devida à pressão exercida pelo líquido, pelo menos.
A força de pressão pode ser normal ou tangencial.
1 em 1 pontos
1 em 1 pontos
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local
onde a pressão atmosférica foi medida com um manômetro e a leitura informada foi igual a 29 psi. Com
esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa
que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão atmosférica o valor da
pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é
resolvido com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa,
para fornecer água a partir de um tanque com a finalidade de apagar um incêndio. Um bocal na ponta da
mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos que V
2 é maior do que V 1


Fonte: Elaborada pela autora.

Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3
, a velocidade que a água é expelida pelo bocal é um número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A
2 V 2 = A 1 V 1. A área da mangueira é dada por . Logo V 2
= V 1. Logo V 2 = 16 V 1. A equação de energia exige que + + g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação fica = + . Agora, vamos substituir V 2 = 16 V
1 em 1 pontos
1 em 1 pontos
Quarta-feira, 9 de Setembro de 2020 18h59min40s BRT
1, e teremos a seguinte equação 162 = + . O que resulta em V 1 = 3,54 m/s e V
2 = 56,68 m/s.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Depois do comprimento de entrada, ou seja, no escoamento estabelecido, o perfil de velocidade fica
invariante ao longo de um duto de seção constante, e a forma da distribuição real de velocidade depende
de o regime ser laminar ou turbulento. Para um escoamento laminar num duto de seção transversal
circular, a distribuição (perfil) de velocidade numa seção é parabólica”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC,
2017. p. 71-72.

Assuma-se o diagrama de velocidades indicado na figura a seguir, em que a parábola tem seu vértice a 20
cm do fundo.

Fonte: Adaptada de Brunetti (2008, p. 15).

BRUNETTI, F. Mecânica dos fluidos . 2. ed. revisada. São Paulo: Pearson Prentice Hall, 2008.

A respeito do perfil de velocidade abordadona figura apresentada, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento é turbulento.
II. ( ) Na superfície a velocidade é máxima e vale 2,5 m/s.
III. ( ) A uma profundidade de 20 cm a velocidade é igual a zero.
IV. ( ) O perfil de velocidade parabólico é dado por uma equação onde v = a.y 2 + b.y + c. Sendo que c =
0.

Assinale a alternativa que apresenta a sequência correta:
F, V, V, V.
F, V, V, V.
Resposta correta. A sequência está correta. O perfil parabólico é válido para escoamentos
laminares e não turbulentos. Na superfície o fluido apresenta velocidade máxima igual a 2,5
m/s e no fundo, a 20 cm de profundidade, sua velocidade é igual a zero. Nesta altura y = 0,
como v = a.y 2 + b.y + c, para y = 0 temos v = 0 = c, o que resulta em c = 0 m/s.
← OK
1 em 1 pontos
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_611469_1&method=list&nolaunch_after_review=true');
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 1/7
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 09/09/20 12:28
Enviado 09/09/20 12:56
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 27 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso
corresponde a P/ g (sendo que é a densidade, em kg/m 3 ) , o que sugere que uma coluna de
fluido pode ser usada para medir diferenças de pressão [...] um dispositivo que se baseia neste
princípio é chamado de manômetro, normalmente usado para medir diferenças de pressão pequenas
e moderadas” (ÇENGEL; CIMBALA, 2011, ).
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de:
ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.
Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:
I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se
curva entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico
pode ser gerado toda vez que uma substância cristalina sofrer uma pressão mecânica. É gerado em
uma substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho;
dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é submetido à pressão que
queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o
ponteiro, indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.
Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta
descrição dos vários tipos de manômetro existentes: strain-gages, piezelétricos e o
manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado
especificamente para usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 2
Leia o excerto a seguir:
“Depois do comprimento de entrada, ou seja, no escoamento estabelecido, o perfil de velocidade fica
invariante ao longo de um duto de seção constante, e a forma da distribuição real de velocidade
depende de o regime ser laminar ou turbulento. Para um escoamento laminar num duto de seção
transversal circular, a distribuição (perfil) de velocidade numa seção é parabólica”.
LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]:
LTC, 2017. p. 71-72.
Assuma-se o diagrama de velocidades indicado na figura a seguir, em que a parábola tem seu vértice
a 20 cm do fundo.
1 em 1 pontos
1 em 1 pontos
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 2/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Fonte: Adaptada de Brunetti (2008, p. 15).

BRUNETTI, F. Mecânica dos fluidos . 2. ed. revisada. São Paulo: Pearson Prentice Hall, 2008.

A respeito do perfil de velocidade abordado na figura apresentada, analise as afirmativas a seguir e
assinale Vpara a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento é turbulento.
II. ( ) Na superfície a velocidade é máxima e vale 2,5 m/s.
III. ( ) A uma profundidade de 20 cm a velocidade é igual a zero.
IV. ( ) O perfil de velocidade parabólico é dado por uma equação onde v = a.y 2 + b.y + c. Sendo que c
= 0.

Assinale a alternativa que apresenta a sequência correta:
F, V, V, V.
F, V, V, V.
Resposta correta. A sequência está correta. O perfil parabólico é válido para
escoamentos laminares e não turbulentos. Na superfície o fluido apresenta velocidade
máxima igual a 2,5 m/s e no fundo, a 20 cm de profundidade, sua velocidade é igual a
zero. Nesta altura y = 0, como v = a.y2 + b.y + c, para y = 0 temos v = 0 = c, o que resulta
em c = 0 m/s.
Pergunta 3
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em
muitos casos, é normal utilizarmos hipóteses simplificadoras para que seja possível analisar o
problema sem sacrificar muito a precisão dos resultados da análise. Uma destas hipóteses é a de
considerar o escoamento real como unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução
da quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para
a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. ( ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. ( ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
IV. ( ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
1 em 1 pontos
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 3/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
V, V, V, V.
V, V, V, V.
Resposta correta. A sequência está correta. O escoamento de ar em torno das asas de
um avião não pode ser simplificado, ou seja, seu cálculo é tridimensional. Campos de
escoamento uniforme são representados unidirecionalmente. As linhas de corrente
variam na direção x e y, fazendo com que o escoamento seja bidirecional. A equação da
continuidade garante que o escoamento possa ser considerado unidirecional dentro de
uma tubulação com diâmetro variável.
Pergunta 4
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma
vazão de 5 m 3 /s a partir de um tanque utilizado para armazenar água. Um bocal é inserido na ponta
da mangueira para reduzir o diâmetro para 5 cm, assim pela equação da continuidade temos que a
velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000
kg/m 3 , a vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a
vazão sempre será a mesma. O que se altera é a velocidade de saída que aumenta
conforme reduzimos a área para mantera vazão constante. Ao longo de uma tubulação a
vazão é mantida, o que muda são as velocidades quando nos deparamos com reduções
ou alargamentos de tubulação.
Pergunta 5
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo
de tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
1 em 1 pontos
1 em 1 pontos
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 4/7
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw
Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao
fato de que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída
de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa
pelo qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do
outro. A asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada
for maior que a de saída, essa variação será compensada pela vazão que será menor na
entrada que na saída.
Pergunta 6
Leia o excerto a seguir:
“O tubo de Pitot, mostrado na figura abaixo, é um instrumento simples utilizado para medir a
velocidade de escoamentos. Mas para que a medição seja precisa é necessário que se tomem alguns
cuidados, um deles deve ser que o tubo deve ter um furo bem usinado e sem presença de
imperfeições”.

MUNSON, B. Fundamentos de mecânica dos fluidos : volume único. São Paulo: Edgard Blucher,
2004. p. 105.

Considerando o excerto apresentado, sobre o tubo de Pitot, analise as afirmativas a seguir:

I. Se o tubo tiver imperfeições o valor medido pode ser maior ou menor que a velocidade real.
II. Para medições de velocidade o tubo pode estar desalinhado horizontalmente.
III. Um tubo de Pitot com três furos conectado a transdutores de pressão é uma das melhores maneira
de se reduzir os erros de medição.
IV. O conhecimento dos valores da energia cinética e de potencial nos permite calcular a velocidade.

1 em 1 pontos
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 5/7
Resposta Selecionada:

Resposta Correta:

Feedback
da
resposta:

Fonte: Munson (2004, p. 105).

MUNSON, B. Fundamentos de Mecânica dos Fluidos : volume único. São Paulo: Edgard Blucher,
2004.

Está correto o que se afirma em:
I, III e IV, apenas.

I, III e IV, apenas.

Resposta correta. A alternativa está correta, o tubo de Pitot com imperfeições produz
uma leitura falsa, diferente da verdadeira. O tubo deve estar alinhado para obtermos uma
medida precisa, ângulos maiores que 20º provocam erros consideráveis na leitura. O
dispositivo de três furos é um dos mais utilizados pela facilidade de se alinhar o furo
horizontalmente. O conhecimento da pressão, da energia de potencial e cinética nos
permite calcular a velocidade.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma
vazão, velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico
em uma turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque,
K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia
potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade
e elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia
1 em 1 pontos
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 6/7
da
resposta:
através da transformação da energia potencial da queda d’água em energia elétrica. Uma
bomba transfere energia para o fluido aumentando sua velocidade, ou vazão, através da
injeção de pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua
energia cinética, produzindo uma sensação de frescor. Entretanto a energia mecânica de
um fluido permanece constante se sua pressão, velocidade e elevação permanecerem
constantes.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não varia com o tempo.
Nos escoamentos transitórios, o campo da velocidade varia com o tempo. Alguns escoamentos podem
ser transitórios num dado instante e permanente em outros, dependendo da situação”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução
da quarta edição americana de: Euryale de Jesus Zerbini. São Paulo. Edgard Blucher, 2004. p. 149.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Um exemplo de escoamento periódico transitório é aquele produzido no fechamento de uma
torneira.
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode ser previsto, para
evitarmos que entre ar na tubulação.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições falsas.
As asserções I e II são proposições falsas.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição falsa, devido ao fato que o fechamento de uma torneira é
um escoamento não periódico, nunca sabemos quando vamos abrir ou fechar uma
torneira. A asserção II também é falsa devido ao fato que o fechamento de uma torneira
é algo imprevisto. Sua previsibilidade não impede o fato que o ar pode entrar em uma
tubulação, como acontece quando ficamos sem o fornecimento de água.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de
0,06 m 3/s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8
cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um
perfil de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número
entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo
acontecerá no ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de
velocidade é uniforme, podemos considerar que as vazões nas seções com e sem
estrangulamento serão iguais a 0,06 m3/s. Na seção de 4,8 cm de diâmetro, temos: Q =
v 1 x A 1. Como temos a vazão e a área podemos calcular a velocidade. Logo 0,06 = x
v 1
e v 1 = 33,16 m/s.
Pergunta 10
Um medidor devácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um
local onde a pressão atmosférica foi medida com um manômetro e a leitura informada foi igual a 29
1 em 1 pontos
1 em 1 pontos
1 em 1 pontos
09/09/2020 Minha Disciplina
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 7/7
Quarta-feira, 9 de Setembro de 2020 20h54min03s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
psi. Com esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale
a alternativa que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela
Pressão atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão
atmosférica o valor da pressão do vácuo dada para encontrarmos a pressão absoluta
solicitada. Esse exercício é resolvido com uma simples subtração. Resolução: A Pressão
absoluta é dada pela Pressão atmosférica - Pressão do vácuo, o que é igual a P abs = 29
- 11,6 = 17,4 psi.
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 1/7
 Revisar envio do teste: ATIVIDADE 2 (A2)GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 24/08/20 21:14
Enviado 07/09/20 22:08
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 336 horas, 53 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo absoluto (ou seja, a pressão absoluta zero). A maioria
dos dispositivos de pressão, porém, é calibrada para ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a pressão
atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill, 2007. p.
57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação proposta entre elas.
I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para medir a pressão de um pneu de um carro indica a pressão
manométrica. A asserção II também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à pressão atmosférica e não em relação
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 2/7
ao vácuo absoluto. Para medirmos uma pressão em relação ao vácuo absoluto precisamos ter um máquina de sucção do ar para nos fornecer o
vácuo absoluto.
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um estrangulamento e é
reduzido para um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil de velocidade
uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no ponto onde o diâmetro é menor, ou no estrangulamento.
Como o perfil de velocidade é uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão iguais a 0,06 m 3/s. Na
seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local onde a pressão atmosférica foi medida com um
manômetro e a leitura informada foi igual a 29 psi. Com esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa
que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, ou seja, devemos subtrair
da pressão atmosférica o valor da pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é resolvido com uma
simples subtração. Resolução: A Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 4
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a transferência total de massa para dentro ou para fora de um volume
de controle durante um intervalo de tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de controle durante t”.

1 em 1 pontos
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 3/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de que a quantidade de massa que entra no compressor é
a mesma quantidade de ar que sai do equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa pelo qual, se entrar 1 kg de ar no compressor de um lado,
deverá sair 1 kg de ar do outro. A asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que a de saída, essa
variação será compensada pela vazão que será menor na entrada que na saída.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressõesatmosféricas. A velocidade média dos ventos em um furacão foi
medida como sendo de 180 km/h. Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas medindo 1 m x 2 m cada.

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades, visto que a velocidade foi dada em km/h e a massa
específica em kg/m 3. Então, vamos passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma força equivalente a
energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x = 1500 . Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida pela área, então F = P x A, ou p = F / A = x 2
m 2
= 3.000 N.
Pergunta 6
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 4/7
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa, para fornecer água a partir de um tanque com a
finalidade de apagar um incêndio. Um bocal na ponta da mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos que V
2 é maior do que V 1


Fonte: Elaborada pela autora.

Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3 , a velocidade que a água é expelida pelo bocal é um
número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A 2 V 2 = A 1 V 1. A área da mangueira é dada por
 . Logo V 2
= V 1. Logo V 2 = 16 V 1. A equação de energia exige que + + g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação fica = + . Agora, vamos substituir V 2 = 16 V 1, e teremos a seguinte equação 162 = +
. O que resulta em V 1 = 3,54 m/s e V 2 = 56,68 m/s.
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 5/7
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O Teorema de Transporte de Reynolds fornece uma relação entre
a taxa de variação temporal de uma propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a massa também deixe a superfície de controle, no caso o
recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser utilizado quando o produto desodorante em aerosol foi
desenvolvido. A asserção II também é verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele faz com que a
massa do produto seja expelida também, mas somente uma quantidade suficiente para que possamos nos higienizar.
Pergunta 8
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como princípio da conservação de energia. Ela afirma que a
energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p.
175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 6/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um fluido, portanto ela só tem componente vertical. Uma
partícula parada apresenta v = 0 e portanto sua energia cinética também será zero. Um líquido em movimento tem a energia cinética devido à
velocidade e a energia devida à pressão exercida pelo líquido, pelo menos. A força de pressão pode ser normal ou tangencial.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma vazão, velocidade e diferença de elevação especificadas, e o
sistema pode gerar trabalho mecânico em uma turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p.
156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através da transformação da energia potencial da queda d’água
em energia elétrica. Uma bomba transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de pressão na tubulação. O
ventilador aumenta a velocidade do vento, ou sua energia cinética, produzindo uma sensação de frescor. Entretanto a energia mecânica de um fluido
permanece constante se sua pressão, velocidade e elevação permanecerem constantes.
Pergunta 10
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão muito pequena, a água escoa suavemente – quase
“vitrificada”. Se aumentarmos a vazão, a água sai de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou turbulento,
respectivamente”.
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_17/7
Segunda-feira, 7 de Setembro de 2020 22h14min50s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R. N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números de Reynolds baixos, menores do que 2.000 são definidos como laminares.
Já escoamentos com altos números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto, escoamentos com números de
Reynolds que variam entre 2.000 < Re < 2.400 são definidos como escoamentos de transição. Quem define se um escoamento é laminar ou
turbulento é o número de Reynolds calculado para esse escoamento.
← OK
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_611469_1&method=list&nolaunch_after_review=true');
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501708_1&course_id=_611469_1&content_id=_141009… 1/7

Revisar envio do teste: ATIVIDADE 2 (A2)
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 24/08/20 21:53
Enviado 30/08/20 00:12
Status Completada
Resultado da tentativa 9 em 10 pontos
Tempo decorrido 122 horas, 18 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local
onde a pressão atmosférica foi medida com um manômetro e a leitura informada foi igual a 29 psi. Com
esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa
que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão atmosférica o valor da
pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é
resolvido com uma simples subtração. Resolução: A Pressão absoluta é dada pela Pressão
atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 2
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão
muito pequena, a água escoa suavemente – quase “vitrificada”. Se aumentarmos a vazão, a água sai de
forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou
turbulento, respectivamente”.
FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R. N [2] .
8. ed. [S.l.]: LTC, 2010. p. 66.
A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e
F para a(s) Falsa(s).
I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas
características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.
Assinale a alternativa que apresenta a sequência correta:
1 em 1 pontos
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
10/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501708_1&course_id=_611469_1&content_id=_141009… 2/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números de Reynolds
baixos, menores do que 2.000 são definidos como laminares. Já escoamentos com altos
números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto,
escoamentos com números de Reynolds que variam entre 2.000 < Re < 2.400 são definidos
como escoamentos de transição. Quem define se um escoamento é laminar ou turbulento é o
número de Reynolds calculado para esse escoamento.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma vazão,
velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico em uma
turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K.
A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de
uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e
elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através
da transformação da energia potencial da queda d’água em energia elétrica. Uma bomba
transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de
pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua energia cinética,
produzindo uma sensação de frescor. Entretanto a energia mecânica de um fluido permanece
constante se sua pressão, velocidade e elevação permanecerem constantes.
Pergunta 4
Resposta
Selecionada:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O
Teorema de Transporte de Reynolds fornece uma relação entre a taxa de variação temporal de uma
propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da
quarta edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a
massa também deixe a superfície de controle, no caso o recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
1 em 1 pontos
1 em 1 pontos
10/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501708_1&course_id=_611469_1&content_id=_141009…3/7
Resposta Correta:
Feedback
da
resposta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser
utilizado quando o produto desodorante em aerosol foi desenvolvido. A asserção II também é
verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele
faz com que a massa do produto seja expelida também, mas somente uma quantidade
suficiente para que possamos nos higienizar.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Depois do comprimento de entrada, ou seja, no escoamento estabelecido, o perfil de velocidade fica
invariante ao longo de um duto de seção constante, e a forma da distribuição real de velocidade depende
de o regime ser laminar ou turbulento. Para um escoamento laminar num duto de seção transversal
circular, a distribuição (perfil) de velocidade numa seção é parabólica”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos básicos. 2. ed. [S.l.]: LTC,
2017. p. 71-72.

Assuma-se o diagrama de velocidades indicado na figura a seguir, em que a parábola tem seu vértice a 20
cm do fundo.

Fonte: Adaptada de Brunetti (2008, p. 15).

BRUNETTI, F. Mecânica dos fluidos . 2. ed. revisada. São Paulo: Pearson Prentice Hall, 2008.

A respeito do perfil de velocidade abordado na figura apresentada, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento é turbulento.
II. ( ) Na superfície a velocidade é máxima e vale 2,5 m/s.
III. ( ) A uma profundidade de 20 cm a velocidade é igual a zero.
IV. ( ) O perfil de velocidade parabólico é dado por uma equação onde v = a.y 2 + b.y + c. Sendo que c =
0.

Assinale a alternativa que apresenta a sequência correta:
F, V, V, V.
F, V, V, V.
Resposta correta. A sequência está correta. O perfil parabólico é válido para escoamentos
laminares e não turbulentos. Na superfície o fluido apresenta velocidade máxima igual a 2,5
1 em 1 pontos
10/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501708_1&course_id=_611469_1&content_id=_141009… 4/7
m/s e no fundo, a 20 cm de profundidade, sua velocidade é igual a zero. Nesta altura y = 0,
como v = a.y 2 + b.y + c, para y = 0 temos v = 0 = c, o que resulta em c = 0 m/s.
Pergunta 6
Resposta
Selecionada:
Resposta
Correta:

Feedback
da
resposta:
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como
princípio da conservação de energia. Ela afirma que a energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A força potencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
EQUPE VG: os nomes de tradutores estão abreviados em alguns momentos, ao longo do
BQ. Conforme a ABNT, não devem ser abreviados. Peço que, se possível, seja verificado
com o professor.
Verificar nome sem abreviação.
#ilustração#
_Marcada como resolvida_
_Reaberta_
#ilustração#
_Marcada como resolvida_
_Reaberta_
#ilustração#
_Marcada como resolvida_
_Reaberta_
#ilustração#
_Marcada como resolvida_
_Reaberta_
#ilustração#
V, V, V, F.
Sua resposta está incorreta. A sequência está incorreta. A energia potencial é devida à
queda de um fluido, portanto ela só tem componente vertical. Uma partícula parada
apresenta v = 0 e, portanto, sua energia cinética também será zero. Um líquido em
movimento tem a energia cinética devido à velocidade e a energia devida à pressão exercida
pelo líquido, pelo menos. A força de pressão pode ser normal ou tangencial.
Pergunta 7
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso corresponde
a P/ g (sendo que é a densidade, em kg/m 3 ) , o que sugere que uma coluna de fluido pode ser
usada para medir diferenças de pressão [...] um dispositivo que se baseia neste princípio é chamado de
manômetro, normalmente usado para medir diferenças de pressão pequenas e moderadas” (ÇENGEL;
CIMBALA, 2011, ).

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.
0 em 1 pontos
1 em 1 pontos
10/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501708_1&course_id=_611469_1&content_id=_141009… 5/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:

I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se curva
entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico pode
ser gerado toda vez que uma substância cristalina sofrer uma pressão mecânica. É gerado em uma
substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho;
dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é submetido à pressão que
queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o
ponteiro, indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta
descrição dos vários tipos de manômetro existentes: strain-gages, piezelétricos e o
manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado
especificamente para usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 8
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil
de velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 9
Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção por unidade de tempo.
Logo, o transporte de massa é decorrente do campo de velocidade de escoamento. As distribuições
(perfis) reais de velocidade numa seção geralmente não são uniformes, pois os fluidos viscosos
apresentam a propriedade de aderência às superfícies sólidas com as quais estão em contato”.

LIVI, C. P. Fundamentos de fenômenos de transporte: um texto para cursos básicos. 2. ed. [S.l.]: LTC,
2017. p. 71-72.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento do óleo lubrificante nas
paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo com que o combustível
tenha um fluxo mais uniforme.

A seguir, assinale a alternativa correta:
1 em 1 pontos
1 em 1 pontos
10/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501708_1&course_id=_611469_1&content_id=_141009… 6/7
Resposta
Selecionada:
Resposta Correta:
Feedback
da
resposta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta
da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo lubrificante ter a
propriedade de aderir à parede da tubulação do motor. A asserção II também é verdadeira e
justifica a I, pois quando o óleo adere à parede do motor ele faz com que o combustível
possa circular mais suavemente do que se tivesse que entrar com a parede sem o óleo,
muitas vezes podendo entrar em contato com superfícies irregulares devido à corrosão do
motor.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
Leia o excerto a seguir:
“A vazão através de um tubo pode ser determinada restringindo o escoamento neste tubo e medindo-se a
diminuição na pressão devido ao aumento da velocidade no local da constrição. Esse é o princípio
empregado para a medição da vazão em um tubo de Venturi, um dos dispositivos mais usados para a
medição de vazão, e mostrado na figura abaixo”.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos Fluidos : Fundamentos e Aplicações. Tradução de: ROQUE,
K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 318-319.
Figura - Tubo de Venturi
Fonte: letindor / 123RF.
A respeito do tubo de Venturi, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para
a(s) Falsa(s).
I. ( ) A parte onde o tubo de Venturi se estreita é chamado de garganta do tubo.
I. ( ) A velocidade aumenta porque há uma diminuição do diâmetro do tubo.
III. ( ) O tubo de Venturi não é muito utilizado na agricultura para irrigar plantações.
IV. ( ) O tubo de Venturi é utilizado no estudo da aerodinâmica de aviões.
Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. A parte estreita de um tubo de Venturi é
1 em 1 pontos
Atividade 1
O que é cavitação?
O nome cavitação é dado ao fenômeno físico de vaporização de um líquido e que consiste
na formação de bolhas de vapor pela redução da pressão durante seu movimento, ocorre
principalmente no interior de sistemas hidráulicos.
A este fenômeno costuma-se dar o nome de cavitação pela formação de cavidades dentro
da massa líquida.
O que pode ser feito para evitar o surgimento da cavitação?
 Elevar o nível do líquido no tanque de sucção;
 Baixar o ponto de sucção;
 Manter a tubulação sempre cheia;
 Dimensionar o sistema para que a bomba fique afogada;
 Diminuir a temperatura do fluido;
 Diminuir a velocidade de escoamento;
 Selecionar um tipo de válvula que tenha uma queda de pressão menor;
 Usar uma válvula com bitola maior que o DN da tubulação
Como esse fenômeno prejudica as instalações de água nas residências e prédios e no sistema
de tratamento de água das cidades:
Falha no fornecimento de água, defeitos no consumo de energia, vibração nas tubulações e
gastos com manutenção
Os desgastes por cavitação e erosão gerados nas turbinas hidrelétricas ocasionam problemas
tais como:

1 - Perda de eficiência dos equipamentos;
2 - Paradas prolongadas de máquinas;
3 - Danos que podem se tornar irreversíveis e resultar na necessidade de substituição das
peças, com elevadíssimos custos de manutenção para as empresas geradoras de energia.
Cuidados que se deve tomar com a manutenção destas instalações:
Manutenção preventiva constante, cuidados com a temperatura do fluido, cuidados coma
descarga de energia, limpeza constante do sistema.
https://www.rijeza.com.br/blog/custo-de-manutencao-elevado
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 1/7
 Revisar envio do teste: ATIVIDADE 2 (A2)GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 24/08/20 21:14
Enviado 07/09/20 22:08
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 336 horas, 53 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
A pressão real em determinada posição é chamada de pressão absoluta, e é medida com relação ao vácuo absoluto (ou seja, a pressão absoluta zero). A maioria
dos dispositivos de pressão, porém, é calibrada para ler o zero na atmosfera, e assim, o dispositivo indica a diferença entre a pressão absoluta e a pressão
atmosférica local, que é chamada de pressão manométrica.
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M [1] . São Paulo: Mc Graw Hill, 2007. p.
57.
A partir do apresentado sobre pressão e medidores de pressão, analise as asserções a seguir e a relação proposta entre elas.
I. O medidor utilizado para medir a pressão do ar de um pneu assim como outros medidores indica a pressão manométrica.
Porque
II. O medidor está medindo a pressão do pneu em relação à pressão atmosférica e não em relação ao vácuo absoluto.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, pois o medidor de pressão que utilizamos para medir a pressão de um pneu de um carro indica a pressão
manométrica. A asserção II também é verdadeira e justifica a I, pois a pressão do pneu é medida em relação à pressão atmosférica e não em relação
1 em 1 pontos
http://portal.anhembi.br/
https://anhembi.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_611469_1
https://anhembi.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_611469_1&content_id=_14100933_1&mode=reset
https://anhembi.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_358_1
https://anhembi.blackboard.com/webapps/login/?action=logout
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 2/7
ao vácuo absoluto. Para medirmos uma pressão em relação ao vácuo absoluto precisamos ter um máquina de sucção do ar para nos fornecer o
vácuo absoluto.
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um estrangulamento e é
reduzido para um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil de velocidade
uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo aconteceráno ponto onde o diâmetro é menor, ou no estrangulamento.
Como o perfil de velocidade é uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão iguais a 0,06 m 3/s. Na
seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a vazão e a área podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um local onde a pressão atmosférica foi medida com um
manômetro e a leitura informada foi igual a 29 psi. Com esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale a alternativa
que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, ou seja, devemos subtrair
da pressão atmosférica o valor da pressão do vácuo dada para encontrarmos a pressão absoluta solicitada. Esse exercício é resolvido com uma
simples subtração. Resolução: A Pressão absoluta é dada pela Pressão atmosférica - Pressão do vácuo, o que é igual a P abs = 29 - 11,6 = 17,4 psi.
Pergunta 4
Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a transferência total de massa para dentro ou para fora de um volume
de controle durante um intervalo de tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de controle durante t”.

1 em 1 pontos
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 3/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao fato de que a quantidade de massa que entra no compressor é
a mesma quantidade de ar que sai do equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída de ar.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa pelo qual, se entrar 1 kg de ar no compressor de um lado,
deverá sair 1 kg de ar do outro. A asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada for maior que a de saída, essa
variação será compensada pela vazão que será menor na entrada que na saída.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões atmosféricas. A velocidade média dos ventos em um furacão foi
medida como sendo de 180 km/h. Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas medindo 1 m x 2 m cada.

Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades, visto que a velocidade foi dada em km/h e a massa
específica em kg/m 3. Então, vamos passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma força equivalente a
energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x = 1500 . Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida pela área, então F = P x A, ou p = F / A = x 2
m 2
= 3.000 N.
Pergunta 6
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 4/7
Resposta Selecionada:
Resposta Correta:
Feedback da
resposta:
Uma mangueira utilizada em um jardim tem 10 cm de diâmetro, e é mantida a uma pressão de 1600 kPa, para fornecer água a partir de um tanque com a
finalidade de apagar um incêndio. Um bocal na ponta da mangueira reduz o diâmetro para 2,5 cm para aumentar a velocidade de saída do jato, assim temos que V
2 é maior do que V 1


Fonte: Elaborada pela autora.

Neste sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000 kg/m 3 , a velocidade que a água é expelida pelo bocal é um
número entre:
41 e 60 m/s.
41 e 60 m/s.
Resposta correta. A alternativa está correta, pois pela equação da continuidade temos que: A 2 V 2 = A 1 V 1. A área da mangueira é dada por
 . Logo V 2
= V 1. Logo V 2 = 16 V 1. A equação de energia exige que + + g z 2
= + + g z 1. Pela figura do bocal podemos constatar que p 2 = 0 e z 1
e z 2 também são iguais a 0, a equação fica = + . Agora, vamos substituir V 2 = 16 V 1, e teremos a seguinte equação 162 = +
. O que resulta em V 1 = 3,54 m/s e V 2 = 56,68 m/s.
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 5/7
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do escoamento. O Teorema de Transporte de Reynolds fornece uma relação entre
a taxa de variação temporal de uma propriedade extensiva para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão suficiente para que a massa também deixe a superfície de controle, no caso o
recipiente do aerossol.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de Reynolds ser utilizado quando o produto desodorante em aerosol foi
desenvolvido. A asserção II também é verdadeira e justifica a I, pois quando o gás é expelido do recipiente (volume de controle) ele faz com que a
massa do produto seja expelida também, mas somente uma quantidade suficiente para que possamos nos higienizar.
Pergunta 8
Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica, também conhecida como princípio da conservação de energia. Ela afirma que a
energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p.
175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A forçapotencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 6/7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Assinale a alternativa que apresenta a sequência correta:
V, V, V, F.
V, V, V, F.
Resposta correta. A sequência está correta. A energia potencial é devida à queda de um fluido, portanto ela só tem componente vertical. Uma
partícula parada apresenta v = 0 e portanto sua energia cinética também será zero. Um líquido em movimento tem a energia cinética devido à
velocidade e a energia devida à pressão exercida pelo líquido, pelo menos. A força de pressão pode ser normal ou tangencial.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma vazão, velocidade e diferença de elevação especificadas, e o
sistema pode gerar trabalho mecânico em uma turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque, K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p.
156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade e elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia através da transformação da energia potencial da queda d’água
em energia elétrica. Uma bomba transfere energia para o fluido aumentando sua velocidade, ou vazão, através da injeção de pressão na tubulação. O
ventilador aumenta a velocidade do vento, ou sua energia cinética, produzindo uma sensação de frescor. Entretanto a energia mecânica de um fluido
permanece constante se sua pressão, velocidade e elevação permanecerem constantes.
Pergunta 10
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão muito pequena, a água escoa suavemente – quase
“vitrificada”. Se aumentarmos a vazão, a água sai de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou turbulento,
respectivamente”.
1 em 1 pontos
1 em 1 pontos
07/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://anhembi.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36501010_1&course_id=_611469_1&content_id=_14100948_1&outcome_id=_35303580_1&outcome_definition_id=_9429545_1 7/7
Segunda-feira, 7 de Setembro de 2020 22h14min50s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R. N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, V.
V, V, F, V.
Resposta correta. A sequência está correta. Escoamentos com números de Reynolds baixos, menores do que 2.000 são definidos como laminares.
Já escoamentos com altos números de Reynolds, maiores do que 2.400 são escoamentos turbulentos. Entretanto, escoamentos com números de
Reynolds que variam entre 2.000 < Re < 2.400 são definidos como escoamentos de transição. Quem define se um escoamento é laminar ou
turbulento é o número de Reynolds calculado para esse escoamento.
← OK
javascript:launch('/webapps/gradebook/do/student/viewAttempts?course_id=_611469_1&method=list&nolaunch_after_review=true');
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://fmu.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36537613_1&course_id=_613399_1&content_id=_14101242_1… 1/6
urso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-29774611.06
Teste ATIVIDADE 2 (A2)
Iniciado 28/08/20 10:24
Enviado 02/09/20 13:47
Status Completada
Resultado da tentativa 9 em 10 pontos
Tempo decorrido 123 horas, 23 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido em repouso
corresponde a P/ g (sendo que é a densidade, em kg/m 3 ) , o que sugere que uma coluna de
fluido pode ser usada para medir diferenças de pressão [...] um dispositivo que se baseia neste
princípio é chamado de manômetro, normalmente usado para medir diferenças de pressão pequenas
e moderadas” (ÇENGEL; CIMBALA, 2011, ).
ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de:
ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.
Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas a seguir:
I. Os transdutores de pressão chamados de strain-gages funcionam através de um diafragma que se
curva entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um potencial elétrico
pode ser gerado toda vez que uma substância cristalina sofrer uma pressão mecânica. É gerado em
uma substância cristalina quando ela é submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em formato de gancho;
dobrado como um gancho. Ao ligarmos o manômetro, o tubo elástico é submetido à pressão que
queremos medir, deformando assim o tubo elástico e através de um sistema de engrenagens aciona o
ponteiro, indicando a pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.
Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois as alternativas apresentam a correta
descrição dos vários tipos de manômetro existentes: strain-gages, piezelétricos e o
manômetro de Bourdon. O barômetro é o nome dado ao instrumento utilizado
especificamente para usado para medir a pressão atmosférica ao invés do manômetro.
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um furacão é uma tempestade tropical que se forma acima do oceano pelas baixas pressões
atmosféricas. A velocidade média dos ventos em um furacão foi medida como sendo de 180 km/h.
Considere-se que a massa específica do ar é de 1,2 kg/m 3 e que um arranha-céu tem 120 janelas
medindo 1 m x 2 m cada.
Nesse sentido, calcule a força do vento sobre cada janela, que será um número entre:
2.001 e 3.000 N.
2.001 e 3.000 N.
Resposta correta. A alternativa está correta, pois primeiramente adequamos as unidades,
visto que a velocidade foi dada em km/h ea massa específica em kg/m 3. Então, vamos
passar a velocidade para m/s. Logo, = 50 m/s. A janela recebe uma
força equivalente a energia cinética, ou seja: E c = m x = 1,2 x = 1,2 x
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://fmu.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36537613_1&course_id=_613399_1&content_id=_14101242_1… 2/6
= 1500 . Como kg = . Teremos 1500 = 1500 N/m 2
= 1.500 Pa. Agora temos que calcular a força. A pressão é definida como a força dividida
pela área, então F = P x A, ou p = F / A = x 2 m 2
= 3.000 N.
Pergunta 3
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um manômetro conecta uma tubulação de óleo a uma tubulação de água conforme é mostrado na
figura a seguir:

Fonte: Elaborada pela autora.

Sendo S óleo
= 0,86 e S Hg = 13,6 (S é a gravidade específica dada pela relação entre a massa específica de uma
substância e a massa específica da água, por isso é adimensional) e água
= 9.800 N/m 3 .

Nesse sentido, assinale a alternativa que apresente a diferença de pressão dos valores entre as
tubulações de água e óleo:
Entre 0 e 20 kPa.
Entre 0 e 20 kPa.
Resposta correta. A alternativa está correta, pois a pressão no ponto 3 é igual à pressão
no ponto 2, ou seja, p 2 = p 3. A pressão p 2 é dada por p água + γ água x 0,04. A
pressão em p3 é dada por p 3 = p 4
+ γ Hg x 0,08, sendo que todas as alturas foram passadas de cm para m. A pressão no
ponto 4 é igual àquela aplicada no ponto 5, pois o peso específico do ar pode ser
ignorado em comparação com o do óleo. Logo: p 4 = p 5
= p óleo - γ óleo x 0,06. Igualando estes valores temos que p água – p óleo
= - γ água x 0,04 + γ Hg x 0,08 - γ óleo x 0,06 = - 9.800 x 0,04 + (13,6 x 9.800) x 0,08 –
(0,86 x 9.800) x 0,06 = - 392 + 10.662,4 - 505,68 = 9.764,72 Pa = 9,7 kPa.
Pergunta 4
Leia o excerto a seguir:
“Se abrirmos uma torneira (que não tenha dispositivo de aeração ou outra derivação) com uma vazão
muito pequena, a água escoa suavemente – quase “vitrificada”. Se aumentarmos a vazão, a água sai
de forma agitada, caótica. Esses são exemplos de como um escoamento viscoso pode ser laminar ou
1 em 1 pontos
0 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://fmu.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36537613_1&course_id=_613399_1&content_id=_14101242_1… 3/6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
turbulento, respectivamente”.

FOX, R. W. et al . Introdução à mecânica dos fluidos . Tradução e Revisão Técnica de: Koury R.
N [2] . 8. ed. [S.l.]: LTC, 2010. p. 66.

A respeito do escoamento de fluidos, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) eF para a(s) Falsa(s).

I. ( ) O escoamento com baixo número de Reynolds será laminar.
II. ( ) Um escoamento com alto número de Reynolds será turbulento
III. ( ) Escoamentos com número de Reynolds entre 2.000 < Re < 2.400 não podem ter suas
características de escoamento definidas.
IV. ( ) A característica se um escoamento é laminar ou turbulento é definida pelo número de Reynolds.

Assinale a alternativa que apresenta a sequência correta:
V, V, F, F.
V, V, F, V.
Sua resposta está incorreta. A sequência está incorreta porque escoamentos com
números de Reynolds baixos, menores do que 2.000 são definidos como laminares. Já
escoamentos com altos números de Reynolds, maiores do que 2.400 são escoamentos
turbulentos. Entretanto, escoamentos com números de Reynolds que variam entre 2.000
< Re < 2.400 são definidos como escoamentos de transição. Quem define se um
escoamento é laminar ou turbulento é o número de Reynolds calculado para esse
escoamento.
Pergunta 5
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local para outro a uma
vazão, velocidade e diferença de elevação especificadas, e o sistema pode gerar trabalho mecânico
em uma turbina, ou pode consumir trabalho mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de Roque,
K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através da energia
potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua pressão, velocidade
e elevação permanecerem constantes.

Está correto o que se afirma em:
I, II e III, apenas.
I, II e III, apenas.
Resposta correta. A alternativa está correta, pois uma usina hidrelétrica gera energia
através da transformação da energia potencial da queda d’água em energia elétrica. Uma
bomba transfere energia para o fluido aumentando sua velocidade, ou vazão, através da
injeção de pressão na tubulação. O ventilador aumenta a velocidade do vento, ou sua
energia cinética, produzindo uma sensação de frescor. Entretanto a energia mecânica de
um fluido permanece constante se sua pressão, velocidade e elevação permanecerem
constantes.
Pergunta 6
Leia o excerto a seguir:
“A pressão é definida como uma força normal exercida por um fluido por unidade de área. Só falamos
de pressão quando lidamos com um gás ou um líquido. Os dispositivos que medem a pressão
absoluta são chamados de barômetros e os manômetros são os dispositivos que usamos para medir
as pressões relativas”.
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://fmu.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36537613_1&course_id=_613399_1&content_id=_14101242_1… 4/6
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. Tradução de:
ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 57.

Considerando o excerto apresentado, sobre os instrumentos de medição de pressão, analise as
afirmativas a seguir:

I. O medidor utilizado para medir a pressão do ar de um pneu de automóvel lê a pressão
manométrica.
II. Um medidor a vácuo lê a pressão absoluta.
III. Uma pressão negativa é também referida como pressão relativa.
IV. A medição da pressão atmosférica é feita com o barômetro de níquel.

Está correto o que se afirma em:
I e II, apenas.
I e II, apenas.
Resposta correta. A alternativa está correta, pois o medidor do posto de combustível ou
do borracheiro aponta a pressão manométrica. O medidor a vácuo nos informa a pressão
absoluta. Entretanto, quando uma medida de pressão é negativa ela é chamada pressão
a vácuo e não relativa assim como medição da pressão atmosférica é feita com o
barômetro de mercúrio.
Pergunta 7
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um medidor de vácuo conectado a uma câmara exibe a leitura de 11,6 psi no seu mostrador em um
local onde a pressão atmosférica foi medida com um manômetro e a leitura informada foi igual a 29
psi. Com esses dados é possível obtermos a pressão absoluta nessa câmara. Nesse sentido, assinale
a alternativa que indique a pressão absoluta na câmara:
Entre 16 e 20 psi.
Entre 16 e 20 psi.
Resposta correta. A alternativa está correta, pois a Pressão absoluta é dada pela
Pressão atmosférica - Pressão do vácuo, ou seja, devemos subtrair da pressão
atmosférica o valor da pressão do vácuo dada para encontrarmos a pressão absoluta
solicitada. Esse exercício é resolvido com uma simples subtração. Resolução: A Pressão
absoluta é dada pela Pressão atmosférica - Pressão do vácuo, o que é igual a P abs = 29
- 11,6 = 17,4 psi.
Pergunta 8
Resposta
Selecionada:
Leia oexcerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser expresso como: a
transferência total de massa para dentro ou para fora de um volume de controle durante um intervalo
de tempo t que é igual à variação total (aumento ou diminuição) da massa total dentro do volume de
controle durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações. São Paulo: Mc Graw
Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor de ar, devido ao
fato de que a quantidade de massa que entra no compressor é a mesma quantidade de ar que sai do
equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área de entrada e saída
de ar.

A seguir, assinale a alternativa correta:
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://fmu.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36537613_1&course_id=_613399_1&content_id=_14101242_1… 5/6
Resposta Correta:
Feedback
da
resposta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
As asserções I e II são proposições verdadeiras, e a II é uma justificativa
correta da I.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao princípio da conservação de massa
pelo qual, se entrar 1 kg de ar no compressor de um lado, deverá sair 1 kg de ar do
outro. A asserção II também é verdadeira e justifica a I, pois se a velocidade de entrada
for maior que a de saída, essa variação será compensada pela vazão que será menor na
entrada que na saída.
Pergunta 9
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e fornece água a uma
vazão de 5 m 3 /s a partir de um tanque utilizado para armazenar água. Um bocal é inserido na ponta
da mangueira para reduzir o diâmetro para 5 cm, assim pela equação da continuidade temos que a
velocidade de saída V 2
será maior do que a velocidade de entrada V 1 .


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam nulas e = 1.000
kg/m 3, a vazão de água no bocal é um número entre:
5 e 6 m 3/s.
5 e 6 m3/s.
Resposta correta. A alternativa está correta, porque não importa a redução de área, a
vazão sempre será a mesma. O que se altera é a velocidade de saída que aumenta
conforme reduzimos a área para manter a vazão constante. Ao longo de uma tubulação a
vazão é mantida, o que muda são as velocidades quando nos deparamos com reduções
ou alargamentos de tubulação.
Pergunta 10
Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não varia com o tempo.
Nos escoamentos transitórios, o campo da velocidade varia com o tempo. Alguns escoamentos podem
1 em 1 pontos
1 em 1 pontos
02/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0741 ...
https://fmu.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_36537613_1&course_id=_613399_1&content_id=_14101242_1… 6/6
Quarta-feira, 2 de Setembro de 2020 13h49min09s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
ser transitórios num dado instante e permanente em outros, dependendo da situação”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos fluidos . Tradução
da quarta edição americana de: Euryale de Jesus Zerbini. São Paulo. Edgard Blucher, 2004. p. 149.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Um exemplo de escoamento periódico transitório é aquele produzido no fechamento de uma
torneira.
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode ser previsto, para
evitarmos que entre ar na tubulação.

A seguir, assinale a alternativa correta:
As asserções I e II são proposições falsas.
As asserções I e II são proposições falsas.
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição falsa, devido ao fato que o fechamento de uma torneira é
um escoamento não periódico, nunca sabemos quando vamos abrir ou fechar uma
torneira. A asserção II também é falsa devido ao fato que o fechamento de uma torneira
é algo imprevisto. Sua previsibilidade não impede o fato que o ar pode entrar em uma
tubulação, como acontece quando ficamos sem o fornecimento de água.
 Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 -
202020.ead-11308.01
Teste ATIVIDADE 2 (A2)
Iniciado 24/08/20 21:43
Enviado 01/09/20 00:04
Status Completada
Resultado da
tentativa
10 em 10 pontos
Tempo decorrido 170 horas, 21 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
 Pergunta 1
1 em 1 pontos
 Leia o excerto a seguir:
“Nos escoamentos com regime permanente, a velocidade num dado ponto não
varia com o tempo. Nos escoamentos transitórios, o campo da velocidade varia com
o tempo. Alguns escoamentos podem ser transitórios num dado instante e
permanente em outros, dependendo da situação”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos
fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo. Edgard Blucher, 2004. p. 149.
A partir do apresentado, analise as asserções a seguir e a relação proposta entre
elas.
I. Um exemplo de escoamento periódico transitório é aquele produzido no
fechamento de uma torneira.
Pois:
II. Esse tipo de ação interrompe subitamente o escoamento, mas ele sempre pode
ser previsto, para evitarmos que entre ar na tubulação.
A seguir, assinale a alternativa correta:
Resposta Selecionada:
As asserções I e II são proposições falsas.
Resposta Correta:
As asserções I e II são proposições falsas.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição falsa, devido ao fato que o
fechamento de uma torneira é um escoamento não periódico, nunca
sabemos quando vamos abrir ou fechar uma torneira. A asserção II
também é falsa devido ao fato que o fechamento de uma torneira é
algo imprevisto. Sua previsibilidade não impede o fato que o ar pode
entrar em uma tubulação, como acontece quando ficamos sem o
fornecimento de água.
 Pergunta 2
1 em 1 pontos
 Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região particular do
escoamento. O Teorema de Transporte de Reynolds fornece uma relação entre a
taxa de variação temporal de uma propriedade extensiva para um sistema e aquela
para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da mecânica dos
fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre
elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de funcionamento do
desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma pressão
suficiente para que a massa também deixe a superfície de controle, no caso o
recipiente do aerossol.

A seguir, assinale a alternativa correta:
Resposta
Selecionada:

As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta Correta:
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do
Teorema de Reynolds ser utilizado quando o produto desodorante
em aerosol foi desenvolvido. A asserção II também é verdadeira e
justifica a I, pois quando o gás é expelido do recipiente (volume de
controle) ele faz com que a massa do produto seja expelida também,
massomente uma quantidade suficiente para que possamos nos
higienizar.


 Pergunta 3
1 em 1 pontos
 Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma
leitura da vazão de 0,06 m 3 /s. O diâmetro do tubo sofre um estrangulamento e é
reduzido para um novo valor igual a 4,8 cm. Gostaríamos de estudar a velocidade
de escoamento ao longo dessa tubulação. Considerando um perfil de velocidade
uniforme, a velocidade máxima da água que atravessa este tubo é um número
entre:

Resposta Selecionada:
Entre 31 e 40 m/s.
Resposta Correta:
Entre 31 e 40 m/s.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois a velocidade
máxima no tubo acontecerá no ponto onde o diâmetro é menor, ou
no estrangulamento. Como o perfil de velocidade é uniforme,
podemos considerar que as vazões nas seções com e sem

estrangulamento serão iguais a 0,06 m 3/s. Na seção de 4,8 cm de
diâmetro, temos: Q = v 1 x A 1. Como temos a vazão e a área
podemos calcular a velocidade. Logo 0,06 = x v 1
e v 1 = 33,16 m/s.

 Pergunta 4
1 em 1 pontos
 Leia o trecho a seguir:
“O fluxo de massa em uma seção é a massa do fluido que escoa através da seção
por unidade de tempo. Logo, o transporte de massa é decorrente do campo de
velocidade de escoamento. As distribuições (perfis) reais de velocidade numa
seção geralmente não são uniformes, pois os fluidos viscosos apresentam a
propriedade de aderência às superfícies sólidas com as quais estão em contato”.

LIVI, C. P. Fundamentos de fenômenos de transporte : um texto para cursos
básicos. 2. ed. [S.l.]: LTC, 2017. p. 71-72.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre
elas.

I. O princípio do perfil de velocidade pode ser usado para explicar o funcionamento
do óleo lubrificante nas paredes da tubulação do motor de um automóvel.
Pois:
II. Por ser um fluido viscoso o óleo lubrificante adere às paredes do motor fazendo
com que o combustível tenha um fluxo mais uniforme.

A seguir, assinale a alternativa correta:

Resposta
Selecionada:

As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta Correta:
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do óleo
lubrificante ter a propriedade de aderir à parede da tubulação do
motor. A asserção II também é verdadeira e justifica a I, pois quando
o óleo adere à parede do motor ele faz com que o combustível
possa circular mais suavemente do que se tivesse que entrar com a
parede sem o óleo, muitas vezes podendo entrar em contato com
superfícies irregulares devido à corrosão do motor.


 Pergunta 5
1 em 1 pontos
 Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e
complexos. Entretanto, em muitos casos, é normal utilizarmos hipóteses
simplificadoras para que seja possível analisar o problema sem sacrificar muito a
precisão dos resultados da análise. Uma destas hipóteses é a de considerar o
escoamento real como unidimensional ou bidimensional”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos

Fluidos . Tradução da quarta edição americana de: Euryale de Jesus Zerbini. São
Paulo: Edgard Blucher, 2004. p. 148.

A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir
e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de
escoamento tridimensional.
II. ( ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. ( ) Um escoamento que pode ser representado por linhas de corrente é
bidirecional.
IV. ( ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
Resposta Selecionada:
V, V, V, V.
Resposta Correta:
V, V, V, V.
Feedback
da
resposta:
Resposta correta. A sequência está correta. O escoamento de ar
em torno das asas de um avião não pode ser simplificado, ou seja,
seu cálculo é tridimensional. Campos de escoamento uniforme são
representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional. A
equação da continuidade garante que o escoamento possa ser
considerado unidirecional dentro de uma tubulação com diâmetro
variável.


 Pergunta 6
1 em 1 pontos
 Leia o excerto a seguir:
“Muitos sistemas fluidos foram projetados para transportar um fluido de um local
para outro a uma vazão, velocidade e diferença de elevação especificadas, e o
sistema pode gerar trabalho mecânico em uma turbina, ou pode consumir trabalho
mecânico em uma bomba durante esse processo”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
Tradução de Roque, K. A e Fecchio, M. M. São Paulo: Mc Graw Hill, 2007. p. 156.

Considerando o excerto apresentado, sobre a energia mecânica, analise as
afirmativas a seguir:

I. Uma turbina hidráulica transforma energia mecânica em energia elétrica, através
da energia potencial de uma queda d’água.
II. Uma bomba transfere a energia mecânica para um fluido elevando sua pressão.
III. Um ventilador produz uma sensação agradável utilizando a energia cinética do
ar.
IV. A energia mecânica de um fluido varia durante um escoamento mesmo se sua
pressão, velocidade e elevação permanecerem constantes.

Está correto o que se afirma em:

Resposta Selecionada:
I, II e III, apenas.
Resposta Correta:
I, II e III, apenas.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois uma usina
hidrelétrica gera energia através da transformação da energia
potencial da queda d’água em energia elétrica. Uma bomba
transfere energia para o fluido aumentando sua velocidade, ou
vazão, através da injeção de pressão na tubulação. O ventilador
aumenta a velocidade do vento, ou sua energia cinética, produzindo
uma sensação de frescor. Entretanto a energia mecânica de um
fluido permanece constante se sua pressão, velocidade e elevação
permanecerem constantes.

 Pergunta 7
1 em 1 pontos
 Uma mangueira é utilizada para molhar um jardim. Ela tem 20 cm de diâmetro e
fornece água a uma vazão de 5 m 3 /s a partir de um tanque utilizado para
armazenar água. Um bocal é inserido na ponta da mangueira para reduzir o
diâmetro para 5 cm, assim pela equação da continuidade temos que a velocidade
de saída V 2
será maior do que a velocidade de entrada V 1 .


Fonte: Elaborada pela autora.

Nesse sentido, assinale a alternativa correta, considerando que as perdas sejam
nulas e = 1.000 kg/m 3 , a vazão de água no bocal é um número entre:

Resposta Selecionada:
5 e 6 m 3/s.
Resposta Correta:
5 e 6 m3/s.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, porque não importa a
redução de área, a vazão sempre será a mesma. O que se altera é a
velocidade de saída que aumenta conforme reduzimos a área para
manter a vazão constante. Ao longo de uma tubulação a vazão é
mantida, o que muda são as velocidades quando nos deparamos
com reduções ou alargamentos de tubulação.


 Pergunta 8
1 em 1 pontos
 Leia o excerto a seguir:
“Uma das leis mais fundamentais da natureza é a 1 a Lei da Termodinâmica,
também conhecida como princípio da conservação de energia. Ela afirma que a
energia não pode ser criada, apenas transformada”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
Tradução de: ROQUE, K. A.; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p.
175.

A respeito da lei da conservação de energia, analise as afirmativas a seguir e
assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).


I. ( ) A forçapotencial só tem componente vertical.
II. ( ) A energia cinética de uma partícula parada é zero.
III ( ) Um líquido em movimento tem pelo menos as energias cinética e de pressão.
IV. ( ) A força de pressão é sempre tangencial.

Assinale a alternativa que apresenta a sequência correta:
Resposta Selecionada:
V, V, V, F.
Resposta Correta:
V, V, V, F.
Feedback
da
resposta:
Resposta correta. A sequência está correta. A energia potencial é
devida à queda de um fluido, portanto ela só tem componente
vertical. Uma partícula parada apresenta v = 0 e portanto sua
energia cinética também será zero. Um líquido em movimento tem a
energia cinética devido à velocidade e a energia devida à pressão
exercida pelo líquido, pelo menos. A força de pressão pode ser
normal ou tangencial.


 Pergunta 9
1 em 1 pontos
 Leia o excerto a seguir:
“O princípio da conservação de massa para um volume de controle pode ser
expresso como: a transferência total de massa para dentro ou para fora de um
volume de controle durante um intervalo de tempo t que é igual à variação
total (aumento ou diminuição) da massa total dentro do volume de controle
durante t”.

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
São Paulo: Mc Graw Hill, 2007. p. 151.

A partir do apresentado, analise as asserções a seguir e a relação proposta entre
elas.

I. Esse princípio pode ser usado para explicar o funcionamento de um compressor
de ar, devido ao fato de que a quantidade de massa que entra no compressor é a
mesma quantidade de ar que sai do equipamento.
Pois:
II. As velocidades de entrada e saída de ar diferentes são compensadas pela área
de entrada e saída de ar.

A seguir, assinale a alternativa correta:

Resposta
Selecionada:

As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta Correta:
As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Feedback Resposta correta. A alternativa está correta, pois

da
resposta:
a asserção I é uma proposição verdadeira, devido ao princípio da
conservação de massa pelo qual, se entrar 1 kg de ar no
compressor de um lado, deverá sair 1 kg de ar do outro. A asserção
II também é verdadeira e justifica a I, pois se a velocidade de
entrada for maior que a de saída, essa variação será compensada
pela vazão que será menor na entrada que na saída.

 Pergunta 10
1 em 1 pontos
 Leia o excerto a seguir:
“[...] uma variação de elevação z (coordenada cartesiana, em m) em um fluido
em repouso corresponde a P/ g (sendo que é a densidade, em
kg/m 3 ) , o que sugere que uma coluna de fluido pode ser usada para medir
diferenças de pressão [...] um dispositivo que se baseia neste princípio é chamado
de manômetro, normalmente usado para medir diferenças de pressão pequenas e
moderadas” (ÇENGEL; CIMBALA, 2011, ).

ÇENGEL, Y.; CIMBALA, J. M. Mecânica dos fluidos : fundamentos e aplicações.
Tradução de: ROQUE, K. A; FECCHIO, M. M. São Paulo: Mc Graw Hill, 2007. p. 65.

Considerando o excerto apresentado, sobre os manômetros, analise as afirmativas
a seguir:

I. Os transdutores de pressão chamados de strain-gages funcionam através de um
diafragma que se curva entre duas câmaras abertas para as entradas de pressão.
II. Os transdutores piezelétricos funcionam de acordo com o princípio de que um
potencial elétrico pode ser gerado toda vez que uma substância cristalina sofrer
uma pressão mecânica. É gerado em uma substância cristalina quando ela é
submetida à pressão mecânica.
III. O manômetro de Bourdon consiste em um tubo de metal oco, geralmente em
formato de gancho; dobrado como um gancho. Ao ligarmos o manômetro, o tubo
elástico é submetido à pressão que queremos medir, deformando assim o tubo
elástico e através de um sistema de engrenagens aciona o ponteiro, indicando a
pressão da tubulação onde o equipamento foi instalado.
IV. O manômetro é usado para medir a pressão atmosférica.

Está correto o que se afirma em:

Resposta Selecionada:
I, II e III, apenas.
Resposta Correta:
I, II e III, apenas.
Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois as alternativas
apresentam a correta descrição dos vários tipos de manômetro
existentes: strain-gages, piezelétricos e o manômetro de Bourdon. O
barômetro é o nome dado ao instrumento utilizado especificamente
para usado para medir a pressão atmosférica ao invés do
manômetro.


Terça-feira, 1 de Setembro de 2020 00h04min54s BRT


Revisar envio do teste: ATIVIDADE 2 (A2)
GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-29774611.06 Unidade 2
Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário
Curso GRA0741 FENÔMENOS DE TRANSPORTE GR1128202 - 202020.ead-29774611.06
Teste ATIVIDADE 2 (A2)
Iniciado 30/08/20 18:46
Enviado 01/09/20 15:38
Status Completada
Resultado da tentativa 10 em 10 pontos
Tempo decorrido 44 horas, 51 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Um tubo possuindo 12 cm de diâmetro teve sua vazão medida e apresentou uma leitura da vazão de 0,06
m 3 /s. O diâmetro do tubo sofre um estrangulamento e é reduzido para um novo valor igual a 4,8 cm.
Gostaríamos de estudar a velocidade de escoamento ao longo dessa tubulação. Considerando um perfil de
velocidade uniforme, a velocidade máxima da água que atravessa este tubo é um número entre:
Entre 31 e 40 m/s.
Entre 31 e 40 m/s.
Resposta correta. A alternativa está correta, pois a velocidade máxima no tubo acontecerá no
ponto onde o diâmetro é menor, ou no estrangulamento. Como o perfil de velocidade é
uniforme, podemos considerar que as vazões nas seções com e sem estrangulamento serão
iguais a 0,06 m 3/s. Na seção de 4,8 cm de diâmetro, temos: Q = v 1 x A 1. Como temos a
vazão e a área podemos calcular a velocidade. Logo 0,06 =  x v 1
e  v 1 = 33,16 m/s.
Pergunta 2
Leia o excerto a seguir:
“Escoamentos normalmente são fenômenos tridimensionais, transitórios e complexos. Entretanto, em
muitos casos, é normal utilizarmos hipóteses simplificadoras para que seja possível analisar o problema
sem sacrificar muito a precisão dos resultados da análise. Uma destas hipóteses é a de considerar o
escoamento real como unidimensional ou bidimensional”.
MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. Fundamentos da Mecânica dos Fluidos . Tradução da quarta
edição americana de: Euryale de Jesus Zerbini. São Paulo: Edgard Blucher, 2004. p. 148.
A respeito dos escoamentos uni, bi e tridimensionais, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).
I. ( ) O escoamento de ar em torno de uma asa de avião é um exemplo de escoamento tridimensional.
II. (  ) Um campo de escoamento uniforme é um escoamento unidirecional.
III. (  ) Um escoamento que pode ser representado por linhas de corrente é bidirecional.
1 em 1 pontos
1 em 1 pontos
https://fmu.blackboard.com/
https://fmu.blackboard.com/webapps/blackboard/execute/courseMain?course_id=_613399_1
https://fmu.blackboard.com/webapps/blackboard/content/listContent.jsp?course_id=_613399_1&content_id=_14101227_1&mode=reset
https://fmu.blackboard.com/webapps/portal/execute/tabs/tabAction?tab_tab_group_id=_361_1
https://fmu.blackboard.com/webapps/login/?action=logout
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
IV. (  ) Um escoamento é unidimensional em uma tubulação com diâmetro variável.

Assinale a alternativa que apresenta a sequência correta:
V, V, V, V.
V, V, V, V.
Resposta correta.  A sequência está correta. O escoamento de ar em torno das asas de um
avião não pode ser simplificado, ou seja, seu cálculo é tridimensional. Campos de
escoamento uniforme são representados unidirecionalmente. As linhas de corrente variam na
direção x e y, fazendo com que o escoamento seja bidirecional.
