LETRAS, LEGENDAS E LINHAS.
1
LETRAS E ALGARISMOS
A NBR 8402 (ABNT, 1994) normaliza as condições para a escrita usada em Desenhos Técnicos e documentos semelhantes.
As letras e os algarismos usados em legendas ou anotações podem ser verticais ou inclinados. Devem ser bem legíveis e de fácil execução, seguindo um único estilo adotado.
As palavras, os símbolos e os números, salvo casos especiais, devem ser colocados na frente para quem observa o desenho pelo lado direito.
LEGENDAS
As legendas contém informações relativas ao desenho tais como:
1 - título do desenho
2 - número
3 - escala
4 - logo da empresa/instituição
5 - data e nome
6 - descrição dos componentes:
- quantidade
- denominação
- peça
- material, normas, dimensões
LEGENDAS

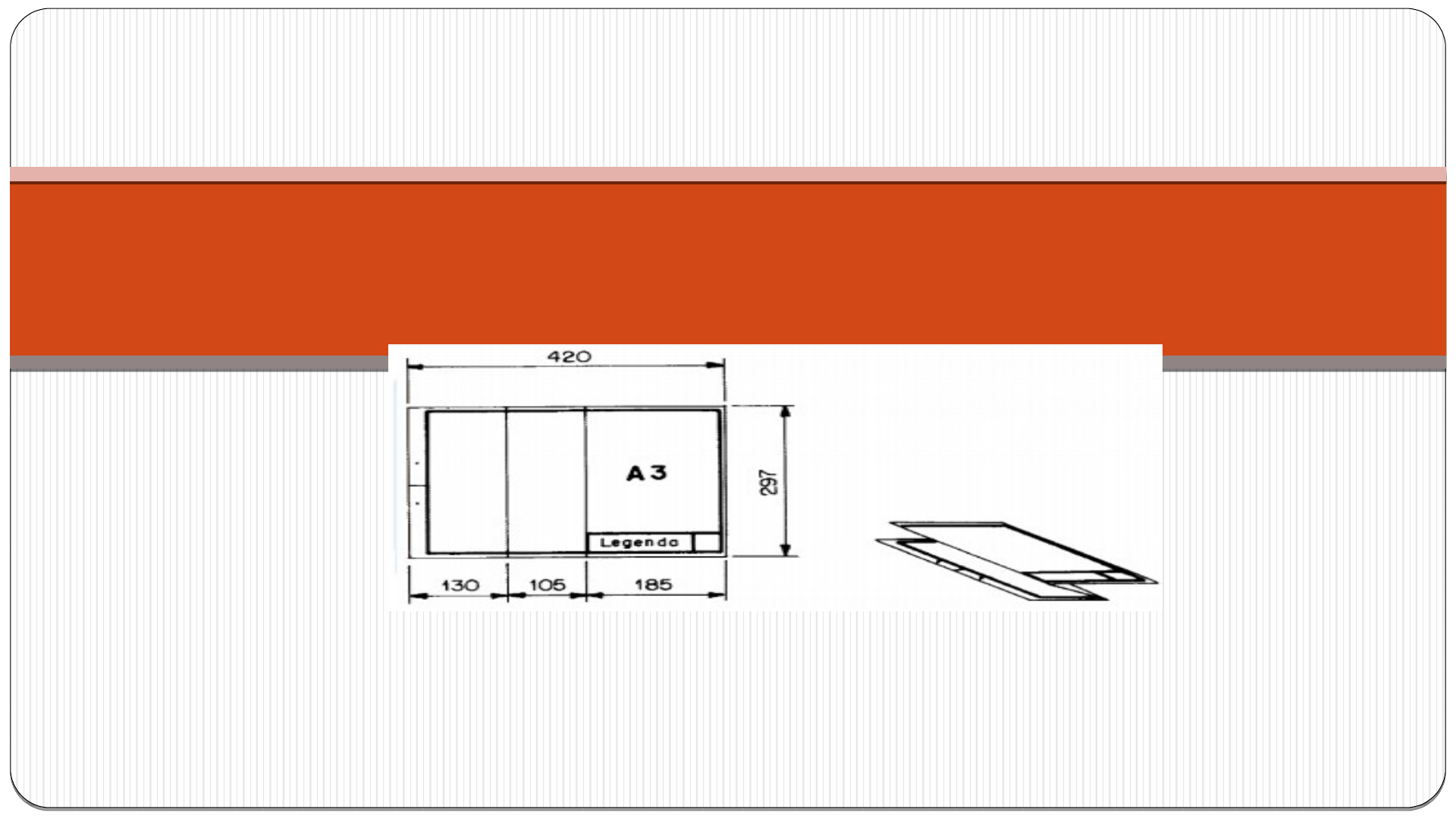

Toda folha desenhada deve levar no canto inferior direito, um quadro destinado à legenda conforme modelos.
Modelo Real
Exemplo de legenda
TIPOS DE LINHAS E SUAS APLICAÇÕES
A NBR 8403 (ABNT, 1984) fixa tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes.
As linhas empregadas no desenho técnico dividem-se em: grossa, média e fina, sendo uma a metade da espessura da outra.
LINHA, DENOMINAÇÃO E APLICAÇÃO GERAL.
TIPOS DE LINHAS E SUAS APLICAÇÕES
TIPOS DE LINHAS E SUAS APLICAÇÕES
