Como mostra a figura a seguir, um cilindro deve realizar o movimento de uma mesa de
um dispositivo. A mesa pesa 120 kg e deve ser movimentada linearmente por um curso
de 80 cm. O tempo necessário para o percurso é de 6s. A haste é fabricada com aço,
considere o módulo de elasticidade e a pressão de
trabalho .

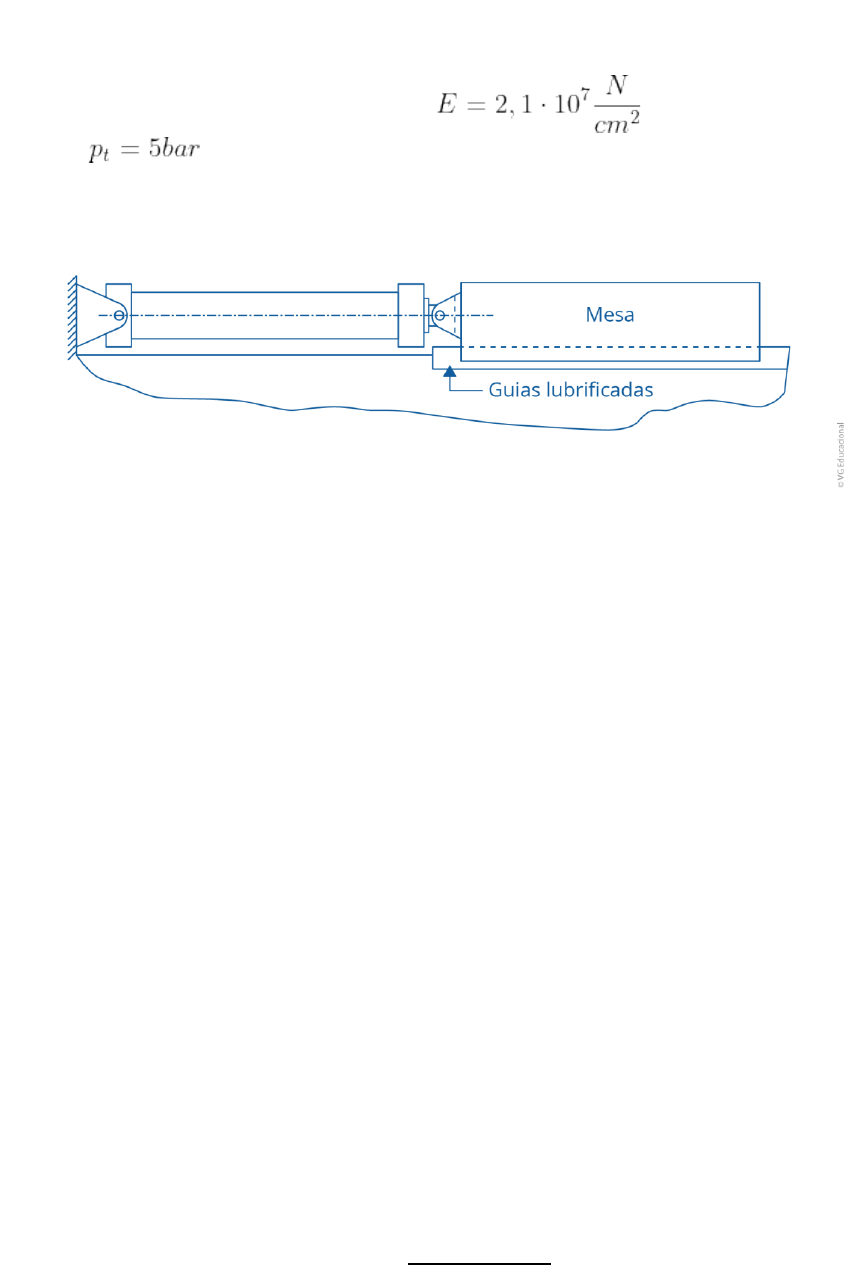

Figura 1 - Cilindro com movimento de uma mesa
Fonte: Fialho (2011, p. 102).
#PraCegoVer: a imagem em preto e branco mostra um retângulo à esquerda, que representa
um cilindro com os dois lados fixos com pinos. O lado direito desse cilindro está fixo a um outro
retângulo, com a inscrição interna “Mesa”, pois ela representa a mesa que se movimentará sob
uma guia lubrificada, representada por uma linha pontilhada abaixo dessa mesa e uma linha
contínua abaixo do cilindro. O texto “Guias lubrificadas” está sinalizado para essas linhas.

A partir dos conceitos e dos dados apresentados das condições do cilindro e seu
movimento, determine o diâmetro do pistão e o diâmetro da haste. Selecione os
diâmetros normalizados por meio de tabelas comerciais. Calcule também o consumo de
ar e o fluxo de ar.
Referência Bibliográfica
FIALHO, A. B. Automação pneumática: projetos, dimensionamento e análise de circuitos.
7. ed. São Paulo: Érica, 2011.

Resposta:
O cálculo do diâmetro do pistão é dado por:
Dp = 2 X √
1177.2 𝑋 1.50
𝜋 𝑋 5

Dp = 21.205 cm

Cálculo do diâmetro da haste (critério de Euler):
dh = 2 X∜ 64 X 4.5 X 1602 X 1765.8
 𝜋3 X (2.1 X 107)
dh = 2.11 cm
A partir da tabela do fabricante, podemos escolher um cilindro normalizado
Dp = 200mm e dh = 40mm
Determinando o consumo de ar/fluxo de ar:
Ciclos nc = 1 = 1 = 0.166
 T 6
C = 31415.93 X 800 X 0.166 X (5 + 1.013)
1.013 X 106
C = 24.764 l/s
