Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 1 RotLAB01_MatrizContato_MD
ROTEIRO LAB 01-MANUSEIO DA MATRIZ DE CONTATOS E MULTÍMETRO DIGITAL
Nome: Bruno Balla RA: 2462532; Bruno Luan RA:2194961
 Data1: 08/03/23
Data2: 15/03/23
1. Objetivos:
 Compreender a estrutura mecânica e elétrica da matriz de contatos também
denominada de protoboard.
 Manusear corretamente o protoboard para a interligação de componentes eletrônicos.
 Revisar os procedimentos para o correto uso do multímetro digital.
2. Referencial teórico:
 How to Use a Breadboard for Electronics and Circuits. https://www.sciencebuddies.org/science-fair-
projects/references/how-to-use-a-breadboard. Data de acesso: 14/02/2022 às 17 h 50 min.
 How to use a breaboard. https://learn.sparkfun.com/tutorials/how-to-use-a-breadboard/all#history.
Data acesso: 14/02/2022 17h40 min.
 Multímetro: como usar explorando todas suas utilidades. https://overbr.com.br/dicas/multimetro-
como-usar-explorando-todas-suas-utilidades. Data de acesso: 14/02/2022 às 18 h 19 min.
 Aprendendo Eletrônica - Como usar o Multímetro Digital.
http://telredestreinamentos.blogspot.com/2018/04/aprendendo-eletronica-como-usar-o.html. Data
de acesso: 14/02/2022 às 18 h 36 min.
3. Material:
Existente no laboratório A ser providenciado. Não há no laboratório
01 Multímetro digital (MD) 02 Ponta de prova banana-banana (b-b) Figura 1ii
01 Matriz de contatos (Protoboard) 02 Ponta de prova banana-jacaré (b-j) Figura 1iii
02 Resistor de carbono fornecido

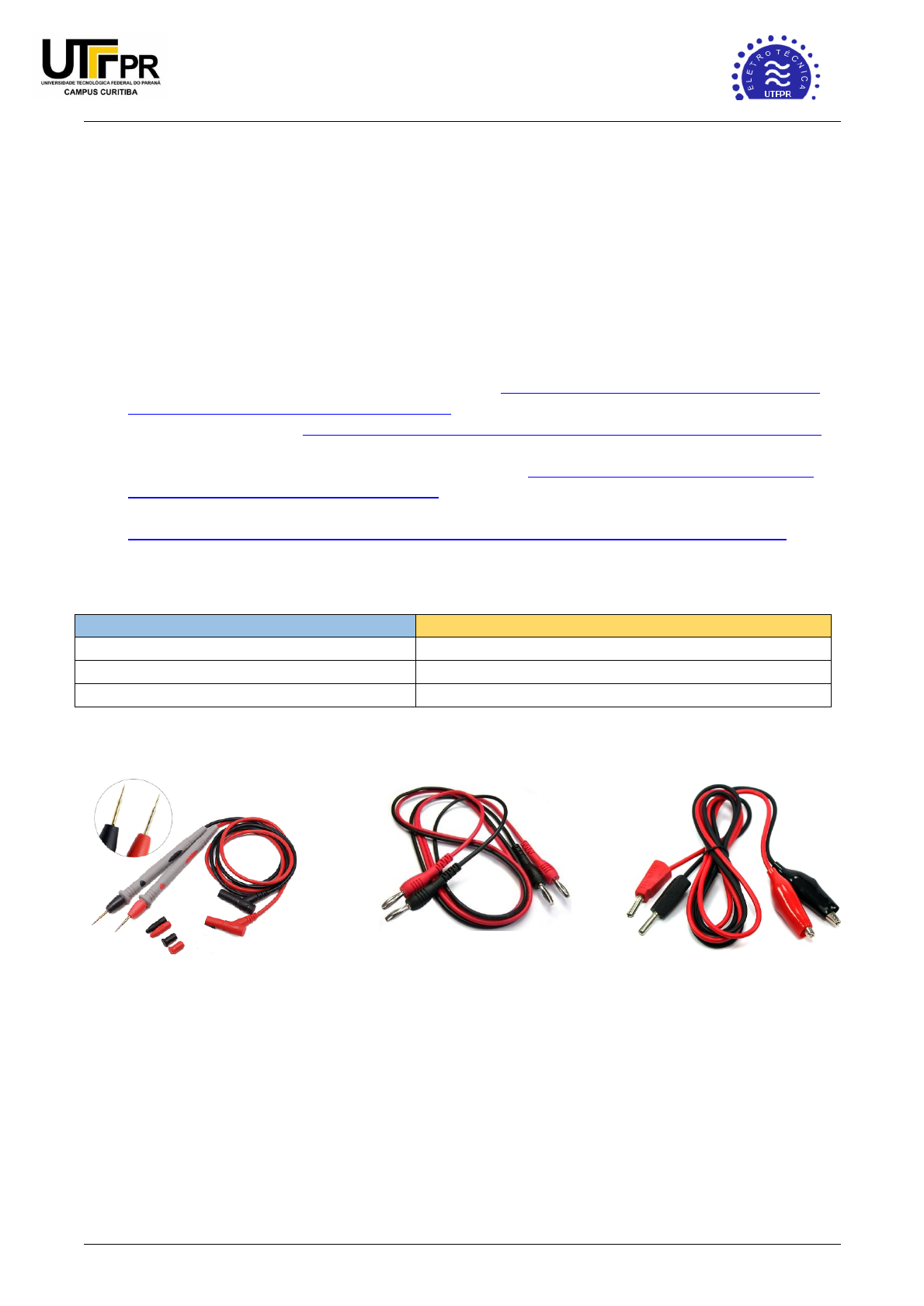

a) Tipos de ponta de prova
i-Agulha ii)-Banana-banana iii-Banana-jacaré pequena
Figura 1 – Tipos de pontas de prova: i-agulha, ii-banana-banana e iii-banana-jacaré
Fonte: própria autora
Clique ou toque aqui para inserir o texto.
https://www.sciencebuddies.org/science-fair-projects/references/how-to-use-a-breadboard
https://www.sciencebuddies.org/science-fair-projects/references/how-to-use-a-breadboard
https://learn.sparkfun.com/tutorials/how-to-use-a-breadboard/all
https://overbr.com.br/dicas/multimetro-como-usar-explorando-todas-suas-utilidades
https://overbr.com.br/dicas/multimetro-como-usar-explorando-todas-suas-utilidades
http://telredestreinamentos.blogspot.com/2018/04/aprendendo-eletronica-como-usar-o.html
http://telredestreinamentos.blogspot.com/2018/04/aprendendo-eletronica-como-usar-o.html
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 2 RotLAB01_MatrizContato_MD
b) Tipos de conector
i-Pino ou plug Banana ii-Garra jacaré pequena isolada
Referência: Joto1561 ou PB151 Referência: 366
Figura 2 – Tipos de conector: i-banana e ii-jacaré
Fonte: própria autora
c) Ponta de prova adaptada
Um recurso para substituir a função da garra jacaré é enrolar firmemente na ponta agulha um cabo de rede
desencapado conforme a ilustração abaixo.
Figura 3 – Ponta de prova adaptada
Fonte: própria autora
4. Bases teóricas:
a) Um protoboard ou matriz de contato é uma placa com furos e conexões condutoras denominada como
nó ou nodo para montagem de circuitos elétricos experimentais. As placas variam de 800 furos até 6000
furos, tendo conexões verticais e horizontais. A indicada na Figura 4 é de 1680 furos.
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 3 RotLAB01_MatrizContato_MD
Na superfície de uma matriz de contato há
uma base de plástico em que existem
centenas de orifícios onde são encaixados os
componentes. Em sua parte inferior, são
instalados contatos metálicos que interligam
eletricamente os componentes inseridos na
placa. Geralmente suportam correntes entre
1 A e 3 A.
Figura 4 - Estrutura da matriz de contatos
Fonte: própria autora
Os contatos metálicos estão abaixo da superfície plástica e não visíveis, estão
em diferentes sentidos na matriz, permitindo diversas maneiras de conexão
dos componentes. Na Figura 5 tem-se o exemplo das conexões. No bloco da
alimentação, as conexões internas ocorrem horizontalmente e no bloco das
conexões são verticais.
Figura 5 – Matriz de contatos com os componentes
Fonte: Laboratório de Garagem: montando Arduino na protoboard.
https://labdegaragem.com/profiles/blogs/tutorial-como-montar-o-garagino-proto-na-
protoboard-e-como-utiliz . Visitado em 20/02/2022 às 16:37 h
b) Um multímetro, multiteste (multimeter ou DMM - digital multi meter em inglês) ou ainda
VOM (iniciais de voltímetro, ohmímetro e miliamperímetro) é um aparelho
destinado a medir e avaliar grandezas elétricas. Veja a Figura 6.
Existem modelos com mostrador analógico (de ponteiro) e modelos com mostrador
digital. Como exerce funções diferentes funções, deve-se observar para as formas
corretas de conectá-lo ao circuito, usando os terminais apropriados para cada
medição.
Medidas de tensão (voltímetro) conectado em paralelo com o elemento sob
análise.
Medidas de corrente (amperímetro) conectado em série.
Medidas como resistência, continuidade, teste diodo  em paralelo com o circuito
desenergizado.
Medidas como frequência, capacitância e temperatura consultar o manual de uso
do instrumento.
Figura 6 – Painel frontal de um multímetro digital não true-rms
Fonte: própria autora
https://labdegaragem.com/profiles/blogs/tutorial-como-montar-o-garagino-proto-na-protoboard-e-como-utiliz
https://labdegaragem.com/profiles/blogs/tutorial-como-montar-o-garagino-proto-na-protoboard-e-como-utiliz
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 4 RotLAB01_MatrizContato_MD
i. Multímetro digital (MD) “true-rms”
As cargas não lineares (diodos, transistores, fets, mosfets, ...)
caracterizam-se por, apesar de serem alimentadas por sinal senoidal,
consumirem uma corrente não senoidal. Nestes sistemas, a medida do
valor com um multímetro baseado no valor médio, ou seja, não true-
rms daria lugar a erros de leituras que poderiam ser da ordem dos
30% a 50%.
Nessa situação o valor da grandeza deve ser medido por um
multímetro true-rms. Nesses instrumentos a informação de que são
TRUE-RMS é informada no painel frontal, conforme o detalhe da Figura
7.
Figura 7 – Painel frontal multímetro digital true-rms com detalhe indicativo
Fonte: webpage Minipa. https://www.minipa.com.br/multimetros/multimetros-digitais/403-et-1507b.
Visitado em 20/02/2022 às 17 h
https://www.minipa.com.br/multimetros/multimetros-digitais/403-et-1507b
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 5 RotLAB01_MatrizContato_MD
5. Desenvolvimento da prática
v. O valor medido está dentro da tolerância? ☐sim ☐não
v. O valor medido está dentro da tolerância? ☐sim ☐não
a) Utilize os resistores distribuídos para realizar esta atividade.
b) Consulte o código de cores para resistores no item 7.
c) De posse da matriz de contatos, insira os resistores. Cada resistor em um bloco de conexões.
d) Escolha um resistor e meça a resistência com o MD, utilize as pontas de prova banana-jacaré ou
a ponta de prova adaptada.
e) Em seguida proceda com as tarefas abaixo para a determinação da resistência através do código
de cores e o cálculo da tolerância:
i. Valor medido com o MD para R1: 994Ω
ii. R1: indicação faixas coloridas: Marrom,Preto,Vermelho,Dourado
iii. Limite superior: 1050Ω
iv. Limite inferior: 950Ω
f) Repita as ações anteriores usando o segundo resistor.
i. Valor medido com o MD para R2: 21,2 kΩ
ii. R2: indicação faixas coloridas: Vermelo,Vermelho,Laranja,Dourado
iii. Limite superior: 23,1 kΩ
iv. Limite inferior: 20,9 kΩ
g) Conecte os dois resistores em série usando a matriz de contatos e meça a resistênciatotal.
i. Valor de R1: 994Ω
ii. Valor de R2: 21,2 kΩ
iii. Valor calculado do equivalente em série: 23kΩ
iv. Valor medido do equivalente em série: 22,4 kΩ
h) Conecte os dois resistores em paralelo usando a matriz de contatos e meça a resistência total.
i. Valor de R1: 994Ω
ii. Valor de R2: 21,2kΩ
iii. Valor calculado do equivalente em paralelo: 957Ω
iv. Valor medido do equivalente em série: 951 Ω
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 6 RotLAB01_MatrizContato_MD
6. Exercícios:
a. Qual é o valor informado no display do MD selecionado na escala de resistência?
7. Req= 0 Ω, pois não está fazendo conexão entre as colunas da protoboard.
2) Req=22,4 KΩ na Prática
Req=23 KΩ na Teoria
3) Req=0Ω, pois está fazendo um curto.
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 7 RotLAB01_MatrizContato_MD
4) Req= 0Ω, pois está fazendo um curto.
5) Req= 315 Ω prática
Req = 325 Ω teoria
R1 e R2 estão em série (23kΩ), e
juntos estão em paralelo com R3
(330Ω), gerando 325Ω.
Dados: R1: 1KΩ; R2:22KΩ;
R3: 330Ω
6) Req = 22,8 KΩ prática
Req = 23,1 KΩ teoria
Dados: R1: 1KΩ; R2:22KΩ;
R3: 330Ω; R4: 100Ω
Experimente o TINKERCAD para fazer a verificação dos circuitos propostos.
R1
R2
R3
R4
R1
R2
R3
https://www.tinkercad.com/
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Laboratório de Eletrônica 1 – ET74C
Prof.ª Elisabete Nakoneczny Moraes
ENM 8 RotLAB01_MatrizContato_MD
7. Código de cores para resistores
