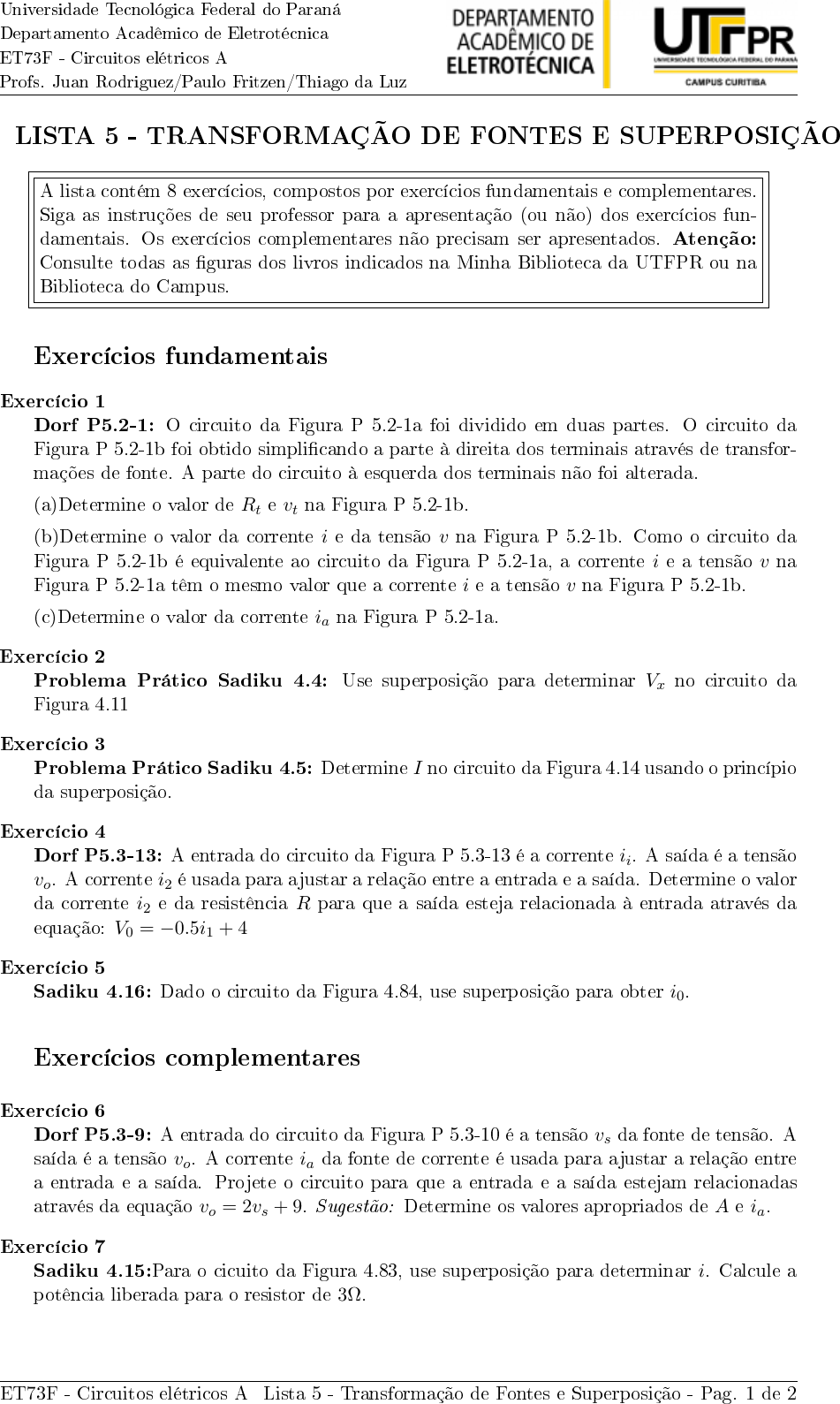

Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica
ET73F - Circuitos elétricos A
Profs. Juan Rodriguez/Paulo Fritzen/Thiago da Luz
LISTA 5 - TRANSFORMAÇÃO DE FONTES E SUPERPOSIÇÃO
A lista contém 8 exercícios, compostos por exercícios fundamentais e complementares.
Siga as instruções de seu professor para a apresentação (ou não) dos exercícios fun-
damentais. Os exercícios complementares não precisam ser apresentados. Atenção:
Consulte todas as �guras dos livros indicados na Minha Biblioteca da UTFPR ou na
Biblioteca do Campus.
Exercícios fundamentais
Exercício 1
Dorf P5.2-1: O circuito da Figura P 5.2-1a foi dividido em duas partes. O circuito da
Figura P 5.2-1b foi obtido simpli�cando a parte à direita dos terminais através de transfor-
mações de fonte. A parte do circuito à esquerda dos terminais não foi alterada.
(a)Determine o valor de Rt e vt na Figura P 5.2-1b.
(b)Determine o valor da corrente i e da tensão v na Figura P 5.2-1b. Como o circuito da
Figura P 5.2-1b é equivalente ao circuito da Figura P 5.2-1a, a corrente i e a tensão v na
Figura P 5.2-1a têm o mesmo valor que a corrente i e a tensão v na Figura P 5.2-1b.
(c)Determine o valor da corrente ia na Figura P 5.2-1a.
Exercício 2
Problema Prático Sadiku 4.4: Use superposição para determinar Vx no circuito da
Figura 4.11
Exercício 3
Problema Prático Sadiku 4.5: Determine I no circuito da Figura 4.14 usando o princípio
da superposição.
Exercício 4
Dorf P5.3-13: A entrada do circuito da Figura P 5.3-13 é a corrente ii. A saída é a tensão
vo. A corrente i2 é usada para ajustar a relação entre a entrada e a saída. Determine o valor
da corrente i2 e da resistência R para que a saída esteja relacionada à entrada através da
equação: V0 = −0.5i1 + 4
Exercício 5
Sadiku 4.16: Dado o circuito da Figura 4.84, use superposição para obter i0.
Exercícios complementares
Exercício 6
Dorf P5.3-9: A entrada do circuito da Figura P 5.3-10 é a tensão vs da fonte de tensão. A
saída é a tensão vo. A corrente ia da fonte de corrente é usada para ajustar a relação entre
a entrada e a saída. Projete o circuito para que a entrada e a saída estejam relacionadas
através da equação vo = 2vs + 9. Sugestão: Determine os valores apropriados de A e ia.
Exercício 7
Sadiku 4.15:Para o cicuito da Figura 4.83, use superposição para determinar i. Calcule a
potência liberada para o resistor de 3Ω.
ET73F - Circuitos elétricos A Lista 5 - Transformação de Fontes e Superposição - Pag. 1 de 2
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica
ET73F - Circuitos elétricos A
Profs. Juan Rodriguez/Paulo Fritzen/Thiago da Luz
Exercício 8
Sadiku 4.27: Aplique a transformação de fontes para determinar Vx no circuito da �gura
4.95.
Bibliogra�a
� ALEXANDER, C.K.; SADIKU, M.N.O. Fundamentos de Circuitos Elétricos com Aplica-
ções. 5 edição Grupo A, 2013. 9788580551730. Acesso em: 08 Jun 2021
� DORF, R. C., SVODOBA, J. A. Introdução aos Circuitos Elétricos, 9ª edição. Grupo
GEN, 2016. 9788521631309. Acesso em: 08 jun. 2021.
