1

Universidade Federal de Santa Catarina
Departamento de Engenharia Elétrica
Eletrônica Básica

Laboratório 2

Objetivos

 Verificar a influência das não-idealidades do amplificador operacional em
corrente contínua e alternada.

Introdução

• Amplificador Inversor com Ganho Finito

 O ganho de laço aberto do amplificador operacional não é infinito e, portanto,
v+ ≠ v-. Dessa forma a saída do amplificador operacional é dada por:
 ( )o ov A v v+ −= − (1)
onde Ao é o ganho de laço aberto. No caso particular de um amplificador inversor
(Figura 1), o ganho da configuração é dado por:
 2 1
2 1
- /
1 (1 / ) /
o
i o
v R R
G
v R R A
= =
+ +
 (2)


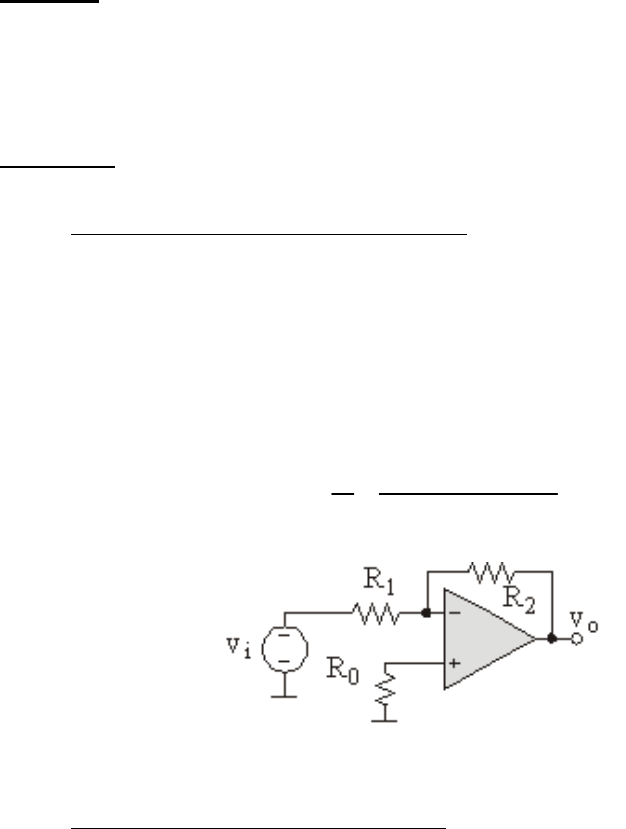

Figura 1. Amplificador inversor.

• Comportamento em Corrente Contínua

 As não-idealidades mais significativas em corrente contínua são a tensão de
offset de entrada (VOS) e as correntes de polarização de entrada (IB1 e IB2 ou ainda IB- e
IB+). Os modelos utilizados para analisar a influência dessas grandezas são apresentados
nas figuras 2a e 2b.

2


(a) (b)
Figura 2. Modelos em corrente contínua. (a) tensão de offset e (b) correntes de
polarização.

 Normalmente os fabricantes especificam para o usuário a média das correntes de
polarização de entrada IB = ( IB+ + IB- )/2 e a diferença entre as mesmas IOS = | IB+ - IB- |
(em geral IOS<<IB). Esta diferença é chamada de corrente de offset de entrada. Tanto a
tensão de offset quanto as correntes de polarização são valores aleatórios e, portanto,
variam de componente para componente como também são também dependentes da
temperatura. A corrente e a tensão de offset estão relacionadas ao descasamento de
componentes podendo assumir tanto valores positivos quanto valores negativos.
Usualmente os fabricantes especificam valores absolutos típicos e/ou máximos para
uma dada temperatura. A variação de uma destas grandezas com a temperatura é
denominada de deriva (drift) com a temperatura.
 Cada configuração (baseada no amplificador operacional) sofrerá um
determinado tipo de influência da tensão e correntes de offset em sua saída, dependendo
do arranjo de componentes. No caso específico da configuração inversora (Figura 1), e
assumindo a inexistência de entrada, a saída será dada por:
 ( ) ( ) ( )
1
2 1 2 0 1 21 / /o os B Bv t v R R R I R R R I
−
− +
 = + + −
 
 (3)
 Para minimizar a influência das correntes de polarização, é fácil demonstrar que
o valor de R0 deve ser R0 = R1//R2. Neste caso, a tensão de saída do amplificador será
 ( ) ( )2 1 21o os OSv t v R R R I= + ± (4)

• Comportamento em Corrente Alternada

 O ganho de malha aberta do amplificador operacional real é finito e varia com a
frequência. De forma simplificada, mas com suficiente precisão para a maioria das
aplicações, pode-se modelar o ganho de malha aberta como:
 ( )
/ 1
DC DC b
b b
A A
A
j j
ω
ω
ω ω ω ω
= =
+ +
 (5)
onde

0A 0,7A
A 1
ω 2 ω
ω ω ω GB
b b
t DC b
f
A
π
=
=
 = =


= = ≡
 (6)
3

O parâmetro ADC é o ganho de laço aberto em corrente contínua, ωt é a frequência de
ganho unitário, ωb é a frequência de corte e GB é o produto ganho–largura de banda. O
comportamento em corrente alternada da configuração inversora, pode ser então
descrito como:
 2 1
2 1
( ) - /
( )
( ) 1 (1 / ) / ( )
O
I
V R R
G
V R R A
ω
ω
ω ω
= =
+ +
 (7)
onde A(ω) é dado pela equação (5)

Pré-Relatório

1. Determine a tensão de saída da configuração chamada de seguidor de emissor
(buffer), assumindo que: a tensão de entrada é zero, o ganho de laço aberto e a
tensão de offset são finitos, constantes e diferentes de zero e as demais
características são ideais.
2. Demonstre a equação (7).
3. Supondo uma configuração inversora de ganho 100, baseada em um
amplificador operacional ideal: (a) apresente a equação literal da magnitude, (b)
apresente a equação numérica da magnitude (substituindo os valores dos
componentes na equação literal), (c) calcule, apresente sob a forma de tabela e
trace em papel monolog o diagrama de magnitude, em dB, para as seguintes
frequências: 100 Hz; 200 Hz; 500 Hz; 1 kHz; 2 kHz; 5 kHz; 10 kHz; 20 kHz;
50 kHz e 100 kHz.
4. Supondo uma configuração inversora de ganho 100, baseada em um
amplificador operacional µA741 da Philips (com características reais em
frequência e ganho de laço aberto e as demais assumidas como ideais) e
utilizando as equações (7) e (5): (a) apresente a equação literal da magnitude,
(b) apresente a equação numérica da magnitude (substituindo os valores dos
componentes na equação literal), (c) calcule, apresente sob a forma de tabela e
trace em papel monolog o diagrama de magnitude, em dB, para as seguintes
frequências: 100 Hz; 200 Hz; 500 Hz; 1 kHz; 2 kHz; 5 kHz; 10 kHz; 20 kHz;
50 kHz e 100 kHz. Utilize as informações (valores típicos) fornecidas na folha
de dados do fabricante.

Laboratório

• Comportamento em Corrente Contínua

1. Utilizando o componente µA741, monte a configuração inversora com tensão de
entrada vi = 0 V (retire o gerador e aterre a entrada) e meça as tensões de saída
para os seguintes conjuntos de resistências: (a) R0 = 0, R1 = 2,2 kΩ e
R2 = 220 kΩ; (b) R0 = 0, R1 = 22 kΩ e R2 = 220 kΩ; (c) R0 = R1//R2 = 110 kΩ,
4

R1 = 220 kΩ e R2 = 220 kΩ. Assumindo que o ganho a laço aberto pode ser
considerado como infinito, determine a tensão de offset e as correntes de
polarização IB+ e IB-, a partir da equação (3) (resolva um sistema de três equações
e três incógnitas a partir dos experimentos realizados).

• Comportamento em Corrente Alternada

1. Utilizando o componente µA741, monte a configuração inversora com R0 = 0,
R1 = 2,2 kΩ e R2 = 220 kΩ. Meça, apresente sob a forma de tabela e trace em
papel monolog (sobreposto aos resultados teóricos) o diagrama de magnitude,
em dB, para as seguintes frequências: 100 Hz; 200 Hz; 500 Hz; 1 kHz; 2 kHz;
5 kHz; 10 kHz; 20 kHz; 50 kHz e 100 kHz. Para a escolha da amplitude da
senóide leve em conta que Vo(pico)(máximo) < SR/(2πfoperação). O valor do slew-rate
(SR) pode ser encontrado na folha de dados do componente.
2. Utilizando o componente µA741, monte a configuração inversora e determine a
frequência de corte do amplificador para os seguintes conjuntos de resistências:
(a) R0 = 0, R1 = 2,2 kΩ e R2 = 220 kΩ; (b) R0 = 0, R1 = 22 kΩ e R2 = 220 kΩ; (c)
R0 = R1//R2 = 110 kΩ, R1 = 220 kΩ e R2 = 220 kΩ. Lembre-se que a freqüência
de corte, também chamada de freqüência de 3 dB, é a freqüência na qual o ganho
de tensão cai para 70% do seu valor na faixa plana. Existe alguma relação entre
o ganho da configuração e a frequência de corte?
