1 Marcar para revisão

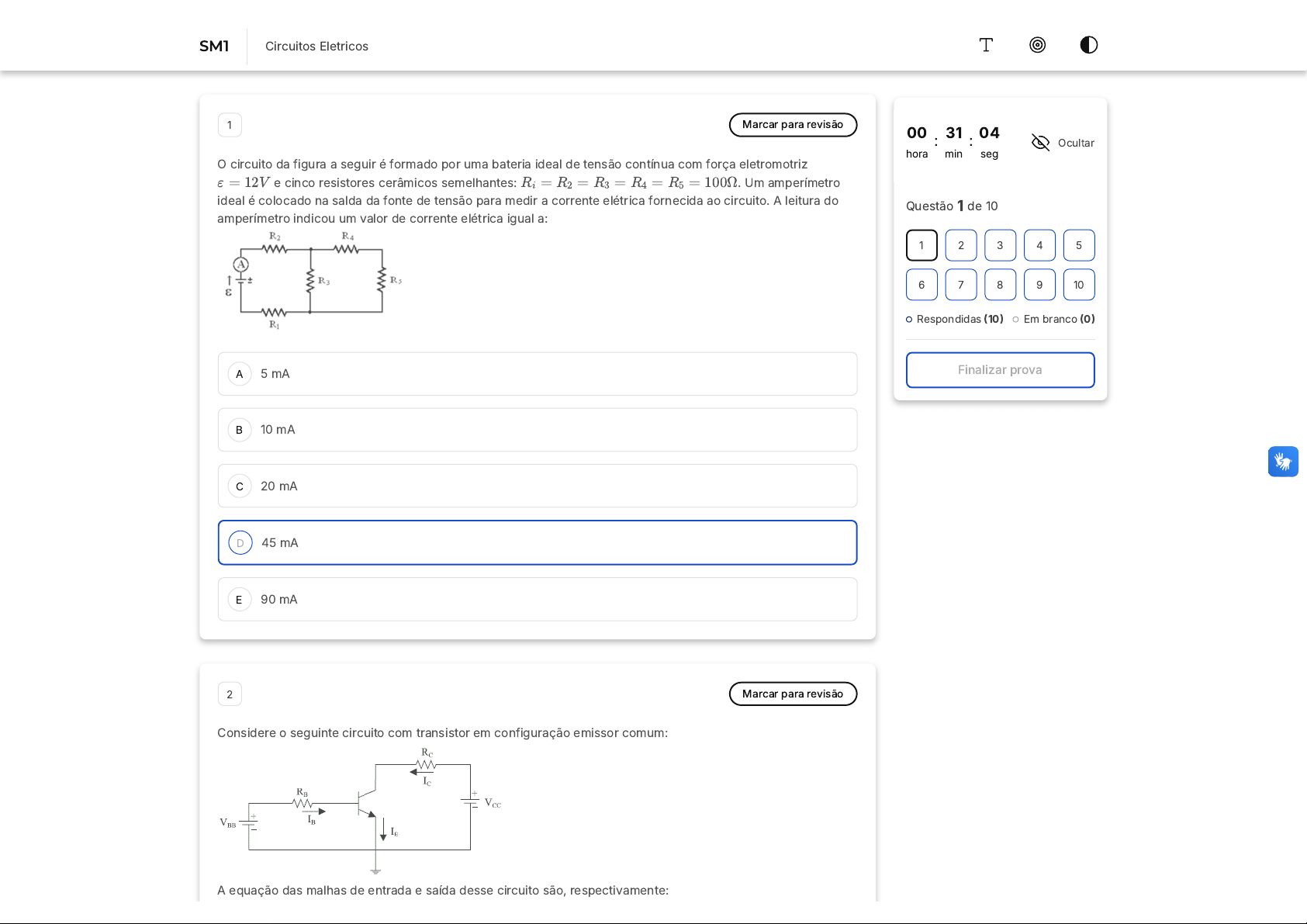

O circuito da figura a seguir é formado por uma bateria ideal de tensão contínua com força eletromotriz
 e cinco resistores cerâmicos semelhantes: . Um amperímetro
ideal é colocado na salda da fonte de tensão para medir a corrente elétrica fornecida ao circuito. A leitura do
amperímetro indicou um valor de corrente elétrica igual a:
ε = 12V Ri = R2 = R3 = R4 = R5 = 100Ω
5 mA
10 mA
20 mA
45 mA
90 mA
2 Marcar para revisão
Considere o seguinte circuito com transistor em configuração emissor comum:
A equação das malhas de entrada e saída desse circuito são, respectivamente:
00
hora
: 31
min
: 04
seg
Ocultar
Questão 1 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM1 Circuitos Eletricos
A
B
C
D
E
A
B
C
D
E
RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC - VBB
RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC + VBB
RB·IB = VBB e RC·IC = VCC
RB·IB + VBE = VBB e RC·IC + VCE = VCC
RB·IB = VBB + VBE e RC·IC = VCC + VCE
3 Marcar para revisão
No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B
(considerando A em relação a B), podem ser descritos pelos parâmetros:
VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.
VTH = 60 V, RTH = RN = 100Ω, IN = 0,6 A.
VTH = 120 V, RTH = RN = 100Ω, IN = 1,2 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 0,5 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 1 A.
A
B
C
D
E
A
B
4 Marcar para revisão
Dado o circuito a seguir, defina a equação que descreve a relação entre tensão nodal V1, fontes de tensão de 8
e 5 V e as resistências:


− − + = 0
V1−8
2
V1
3
V1−5
4


− + = 0
V1−8
2
V1
3
V1−5
4


+ − = 0
V1+8
2
V1
3
V1−5
4


+ + = 0
−V 1−8
2
V1
3
V1−5
4


+ + = 0
V 1−8
2
V1
3
V1−5
4
5 Marcar para revisão
As figuras 1 e 2 demonstram circuitos elétricos contendo três lâmpadas de mesma potência e baterias de
mesma tensão associadas de maneiras diferentes. Sobre os circuitos em questão, marque a alternativa correta:
Se uma das lâmpadas do circuito da figura 1 queimar, todas as lâmpadas apagarão.
Se uma das lâmpadas do circuito da figura 2 queimar, todas as lâmpadas apagarão.
C
D
E
A
B
C
D
E
Se uma das lâmpadas do circuito da figura 1 queimar, as duas restantes brilharão menos.
Se uma das lâmpadas do circuito da figura 2 queimar, as duas restantes brilharão menos.
Se uma das lâmpadas do circuito da figura 1 queimar, as demais continuam brilhando com metade da
potência.
6 Marcar para revisão
(Seduc, 2016) As placas paralelas de um capacitor apresentam dimensões de 10cm x 10cm. A distância entre
elas é igual a 2 cm e o meio entre elas apresenta permissividade elétrica igual a Ɛ, em F/m. A capacitância do
capacitor é:
Ɛ x 2,0 F
Ɛ x 1,5 F
Ɛ x 1,0 F
Ɛ x 0,5 F
Ɛ x 0,2 F
7 Marcar para revisão
(Petrobras, 2014) Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor,
que armazenam energia, e o resistor que dissipa energia. As relações lineares para o capacitor, o indutor e o
resistor estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à:
A
B
C
D
E
A
B
C
D
E
Corrente, à carga e à variação da corrente com o tempo
Corrente, à variação da corrente com o tempo e à carga
Carga, à corrente e à variação da carga com o tempo
Carga, à variação da corrente com o tempo e à corrente
Variação da carga com o tempo, à corrente e à carga
8 Marcar para revisão
(UEG, 2014) A respeito da representação de capacitores e indutores em regime permanente do circuito CC,
assinale a alternativa correta:
Os capacitores podem ser substituídos por curtos-circuitos e os indutores por circuitos em aberto,
uma vez que tensão e corrente no circuito são constantes.
Os capacitores podem ser substituídos por circuitos em aberto e os indutores por curtos-circuitos,
uma vez que tensão e corrente no circuito são constantes.
Capacitores e indutores podem ser substituídos por circuitos em aberto, visto que não exercerão
influência na operação do circuito.
Capacitores e indutores podem ser substituídos por curtos-circuitos, visto que, quando carregados,
não exercerão oposição à passagem de corrente.
Mesmo antes do regime permanente, durante o período transitório, logo após a energização do
circuito, capacitores podem ser substituídos por circuitos em aberto e indutores por curtos-circuitos,
visto que a alimentação é do tipo CC.
9 Marcar para revisão
A
B
C
D
E
A
B
C
D
E
Considere um indutor que possua uma resistência de 2 ohms e indutância de 6H. Este é conectado à uma
bateria de 12V. Pede-se o valor da corrente e energia armazenada neste indutor quando a chave é fechada e
este é conectado à fonte. Para a chave, considere um transitório de 1ms.
6A, 108mJ
6A, 10mJ
3A, 27mJ
6A, 27mJ
3A, 108mJ
10 Marcar para revisão
(UEG, 2006) O indutor é um elemento de circuito elétrico, projetado para introduzir quantidades específicas de
indutância no circuito. Com relação a este elemento de circuito, é correto afirmar:
A corrente em um indutor está adiantada da tensão aplicada em seus terminais.
A tensão no indutor é determinada somente pelo valor da variação da corrente através dele.
A indutância de uma bobina varia diretamente com as propriedades magnéticas de seu núcleo.
Materiais ferromagnéticos são frequentemente usados como núcleo de bobinas para diminuir a
indutância.
A corrente no indutor pode mudar instantaneamente.
