SM2 - Circuitos eletricos

Prévia do material em texto

A
B
C
D
E

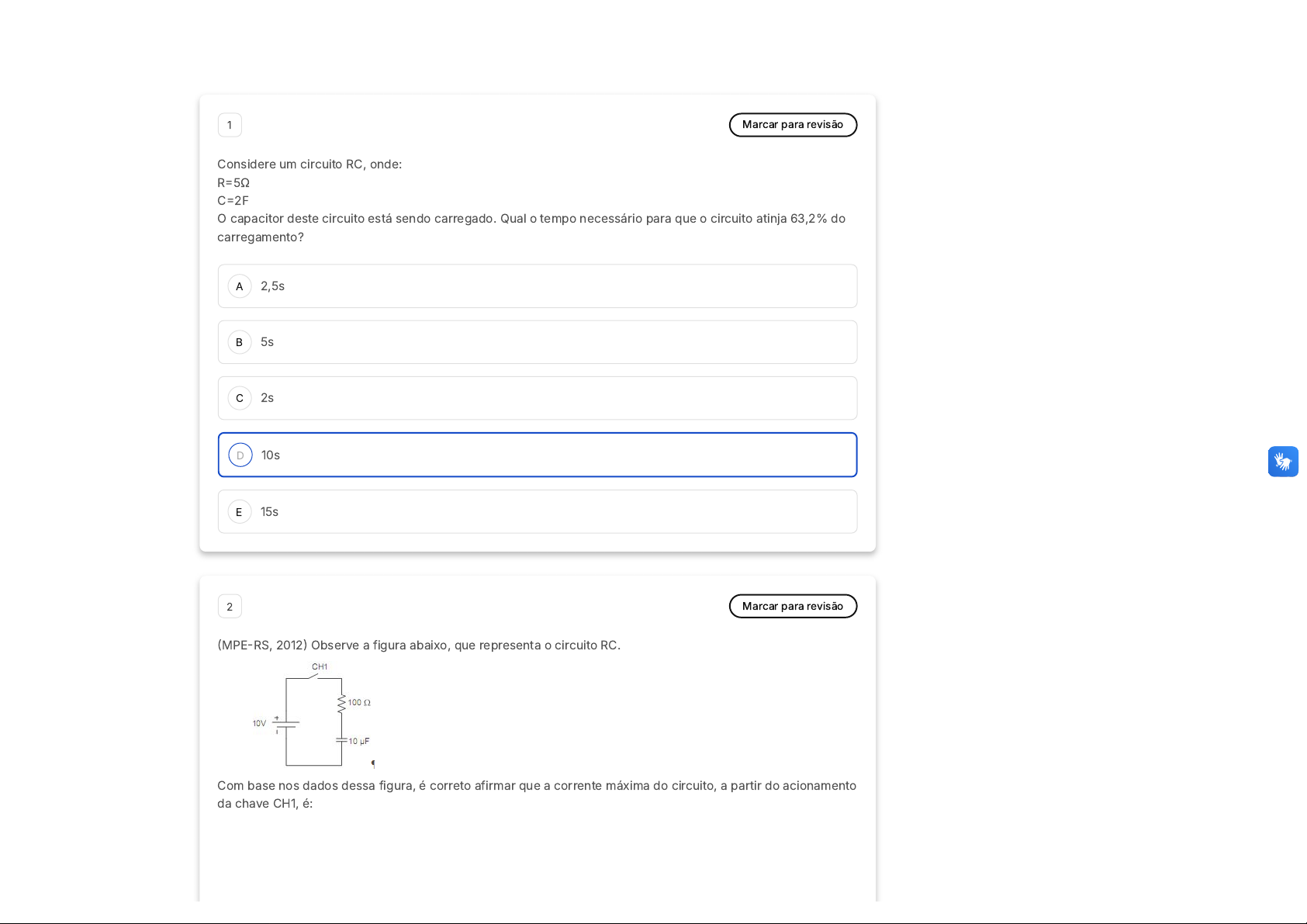

1 Marcar para revisão
Considere um circuito RC, onde:
R=5Ω
C=2F
O capacitor deste circuito está sendo carregado. Qual o tempo necessário para que o circuito atinja 63,2% do
carregamento?
2,5s
5s
2s
10s
15s
2 Marcar para revisão
(MPE-RS, 2012) Observe a figura abaixo, que representa o circuito RC.
Com base nos dados dessa figura, é correto afirmar que a corrente máxima do circuito, a partir do acionamento
da chave CH1, é:
A
B
C
D
E
A
B
C
D
E
1 mA
1,83 mA
10 mA
18,3 mA
100 mA
3 Marcar para revisão
Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?
0,02.
50.
5.
0,05.
1.
4 Marcar para revisão
(CESGRANRIO,2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em t = 0
segundos, e, nesse instante, o capacitor está descarregado.
A
B
C
D
E
A
B
C
Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente Ic (t), em ampères, e a tensão
Vc(t), em volts, no capacitor serão, respectivamente,
Zero e 5.
Zero e zero.
5 e zero.
5 e 5.
0,5 e 0,5.
5 Marcar para revisão
Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?
1000
1
0,001
D
E
A
B
C
D
E
10
100
6 Marcar para revisão
(COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale a
alternativa que apresenta o valor da potência fornecida pela fonte de tensão:
Figura Q19 complementar ao exercício - Fonte: COPEL, 2016.
0 W
20 W
33,3 W
40 W
50 W
7 Marcar para revisão
(FCC - 2018) O circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas
são de 12 V/6W.
A
B
C
D
E
Considerando o regime permanente, é correto afirmar que:
As três lâmpadas, L1, L2 e L3, ficam apagadas, pois lâmpadas incandescentes só operam com
corrente alternada.
Somente L2 e L3 ficam acesas, pois a corrente que passa em L2 é a soma das correntes em L3 e no
indutor.
As três lâmpadas, L1, L2 e L3, ficam acesas, pois estão ligadas à fonte de alimentação.
Somente L1 fica acesa, pois está em série com o capacitor.
Somente L2 fica acesa, pois está em série com a fonte de alimentação.
8 Marcar para revisão
(UFPE - 2018) No circuito da figura, um longo tempo após todas as tensões atingirem o regime permanente cc,
quando já há um indutor entre os terminais x e y, o valor de vo é:
A
B
C
D
E
A
B
C
D
E
50 V
55 V
60 V
100 V
110 V
9 Marcar para revisão
 
A equação diferencial de um circuito RLC série sem fonte possui soluções que dependem da forma das raízes d
(LKT). Dado esse cenário, o que se pode afirmar sobre a presença de dois expoentes distintos na forma da solu
Indica que o circuito está em regime permanente e não mais responde à excitação
Mostra que a resposta é impulsiva e não admite componentes senoidais
Representa a resposta natural do circuito, associada a um sistema superamortecido
Demonstra que a capacitância do circuito foi anulada na análise
Confirma que o circuito possui um comportamento puramente resistivo
10 Marcar para revisão
 
Um circuito RLC em série é formado por três componentes fundamentais: um resistor, um indutor e um capacito
00
hora
: 35
min
: 43
seg
Ocultar
Questão 10 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Circuitos Eletricos
A
B
C
D
E
Permite o controle da corrente contínua sem perdas resistivas
Impede a ocorrência de fenômenos transitórios
Garante que a tensão permaneça constante em todos os elementos
Possibilita a existência de oscilações no sistema em resposta à energia armazenada
Substitui a necessidade de utilizar fontes de energia no circuito
