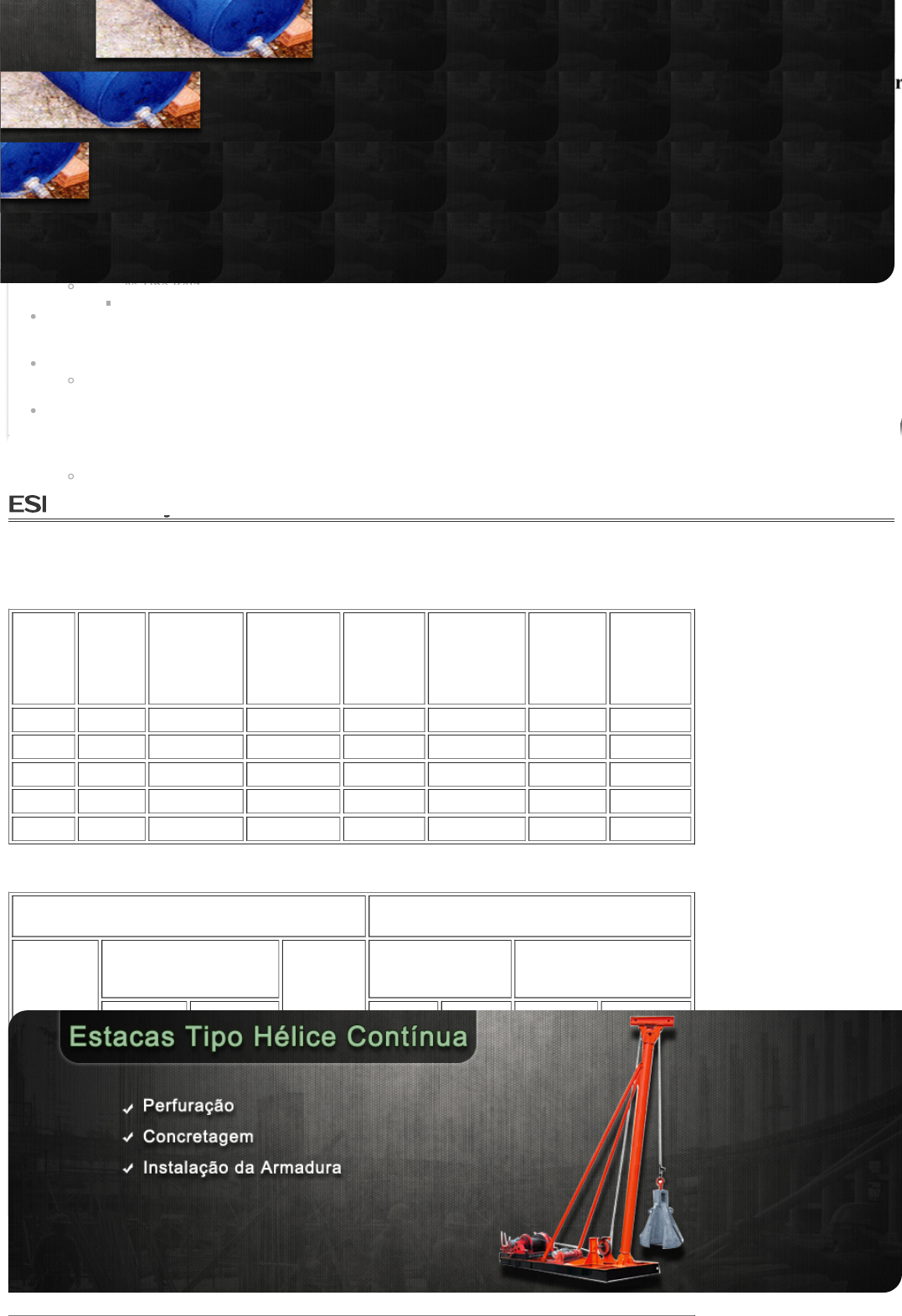

17/01/2023 12:52 Tabela estaca raiz - ABC Fundações e Geotécnica
https://www.abcfundacoes.com.br/tabela-estaca-raiz.html 1/5
Curtir 0 Tweetar
PrevNext
ESPECIFICAÇÕES TÉCNICAS ESTACA RAIZ
ESPECIFICAÇÕES TÉCNICAS
• Características Gerais
Carga
Nominal
(tf)
Diâmetro
Nominal
(mm)
Diâmetro
Interno do
Tubo de
Revestimento
(mm)
Diâmetro
Externo do
Tubo de
Revestimento
(mm)
Área da
Seção
de concreto
(cm2)
Comprimento
Máximo da
Perfuração
(m)
Distãncia
Mínima
entre
Eixos
(cm
Distância
mínima do
Eixo à
divisa
(cm)
25 150 130 140 177 25 60 40
50 200 160 170 314 25 70 40
70 250 200 220 491 25 80 40
100 310 260 273 755 20 100 40
130 410 340 356 1320 20 130 40
• Consumo de Material
PREPAÇÃO DA ARGAMASSA ARMADURA LONGITUDINAL E
TRANSVERSAL DAS ESTACAS
DIÂMETRO
NOMINAL
(mm)
CIMENTO
CPII
AREIA
FINA
LAVADA
N° MÁXIMO
DE BARRAS DE
AÇO
ESTRIBO
(sacos/m) (litros/m) Ø 16 mm Ø 20 mm
Diâmetro
(mm)
(barra de
aço)
Diâmetro
Máximo
(mm)
150 0,22 7,95 13 3 - - feixe
200 0,39 14,05 23 5 - 6,3 130
250 0,60 21,60 37 6 - 6,3 160
310 0,95 34,20 57 7 6 8,0 190
410 1,65 59,40 99 7 7 8,0 260
• Especificações da Argamassa
(11) 4475-7777(11) 4475-7777
comercial@abcfundacoes.com.brcomercial@abcfundacoes.com.br
Home
Estacas
Estacas Tipo Raiz
Perfuração
Instalação da Armadura
Injeção de Argamassa
Estacas tipo Hélice Contínua
Perfuração
Concretagem
Instalação da Armadura
Ensaio
Sondagem
Perfuração
SPT-T
Amostragem e SPT
Contato
https://twitter.com/intent/tweet?original_referer=https%3A%2F%2Fwww.abcfundacoes.com.br%2F&ref_src=twsrc%5Etfw%7Ctwcamp%5Ebuttonembed%7Ctwterm%5Eshare%7Ctwgr%5E&text=Tabela%20estaca%20raiz%20-%20ABC%20Funda%C3%A7%C3%B5es%20e%20Geot%C3%A9cnica&url=https%3A%2F%2Fwww.abcfundacoes.com.br%2Ftabela-estaca-raiz.html
https://www.abcfundacoes.com.br/
https://www.abcfundacoes.com.br/
mailto:comercial@abcfundacoes.com.br
https://www.abcfundacoes.com.br/
https://www.abcfundacoes.com.br/estacas-tipo-raiz.html
https://www.abcfundacoes.com.br/estacas-tipo-raiz-perfuracao.html
https://www.abcfundacoes.com.br/instalacao-da-armadura.html
https://www.abcfundacoes.com.br/estacas-tipo-raiz-injecao-de-argamassa.html
https://www.abcfundacoes.com.br/estacas-tipo-helice-continua.html
https://www.abcfundacoes.com.br/estacas-tipo-helice-continua-perfuracao.html
https://www.abcfundacoes.com.br/estacas-tipo-helice-continua-concretagem.html
https://www.abcfundacoes.com.br/estacas-tipo-helice-continua-instalacao-da-armadura.html
https://www.abcfundacoes.com.br/ensaio-infiltracao-santo-andre-abc-sp.html
https://www.abcfundacoes.com.br/sondagem-percussao-santo-andre-abc-sp.html
https://www.abcfundacoes.com.br/perfuracao.html
https://www.abcfundacoes.com.br/spt-t.html
https://www.abcfundacoes.com.br/amostragem-e-spt.html
https://www.abcfundacoes.com.br/sondagem-percussao-santo-andre-abc-sp-2.html
17/01/2023 12:52 Tabela estaca raiz - ABC Fundações e Geotécnica
https://www.abcfundacoes.com.br/tabela-estaca-raiz.html 2/5
ESTACAS
CONSUMO
MÍNIMO
DE
CIMENTO
(kg/m²)
RESISTÊNCIA
À
COMPRESSÃO
fck (MPa)
TRAÇO (CIMENTO : AREIA) RELAÇÃO
ÁGUA/
CIMENTOVOLUME LATAS(18LITROS) LITROS
ARMADAS 600 20 1:1,5 1:3,0 36:60 0,7
• Características Geométricas dos Blocos de Fundação
DIÂMETRO
NOMINAL
DISTÂNCIA DAS ESTACAS (CM) ÁREA (em planta)DOS BLOCOS (M²)
ENTRE OS EIXOS JUNTO À
DIVISAS GEOMETRIA DOS BLOCOS
a b c d e f BLOCO 1 BLOCO 2 BLOCO 3 BLOCO 4
150 40 100 60 54 40 60 0,16 0,40 0,66 1,00
200 45 115 70 63 40 60 0,21 0,52 0,87 1,33
250 50 130 80 69 40 60 0,25 0,65 1,07 1,69
310 55 155 100 87 40 60 0,31 0,86 1,51 2,40
410 65 195 130 114 40 60 0,43 1,27 2,35 3,80
• Geometria dos Blocos de Fundação
